一、简介 ​

TIP

基于 Web Serial API 实现的 TI MSPM0 系列芯片串口在线烧录工具，通过 CH340 USB 转串口芯片，使用 BSL（Bootstrap Loader）协议在浏览器中完成固件烧录。

支持立创开发板 TI 系列：地正星 MSPM0L1306、地猛星 MSPM0G3507 (48Pin)、天猛星 MSPM0G3507 (64Pin) 等 MSPM0 系列芯片。

1.1 功能特性 ​

功能说明
固件烧录支持 .hex（Intel HEX）和 .txt（TI-TXT）格式，一键完成连接、解锁、擦除、写入、启动
全片擦除独立的全片擦除功能，擦除芯片全部 Flash 内存
默认出厂固件内置立创开发板 TI 系列的出厂默认固件，可一键恢复
拖放上传支持拖放文件到页面上传，也可点击选择文件
操作日志实时显示所有操作的详细日志，包含收发数据包内容
无需安装纯浏览器实现，无需安装任何上位机软件或驱动

1.2 支持的芯片 ​

本工具适用于所有支持 UART BSL 协议的 TI MSPM0 系列芯片，包括但不限于：

系列典型型号
MSPM0G3x0xMSPM0G3507、MSPM0G3506 等
MSPM0G1x0xMSPM0G1307、MSPM0G1306 等
MSPM0L1x0xMSPM0L1306、MSPM0L1305 等
MSPM0C110xMSPM0C1104 等

1.3 浏览器要求 ​

本工具依赖 Web Serial API，需使用以下浏览器：

浏览器最低版本
Google Chrome89+
Microsoft Edge89+

建议使用最新版本的浏览器。Safari 和 Firefox 目前不支持 Web Serial API。

1.4 快速开始 ​

  1. 连接开发板的TYPE-C接口到电脑的USB端口
  2. 让芯片进入 BSL 模式（按住 BSL → 按 RST → 松 RST → 松 BSL）
  3. 用 Chrome/Edge 打开工具页面
  4. 点击「连接串口」，在弹窗中选择对应的 COM 端口
  5. 选择固件文件（或选择默认出厂固件），点击「一键烧录」

二、使用教程 ​

2.1 硬件接线 ​

立创开发板下的 TI 系列开发板（天猛星、地猛星、地正星），TYPE-C接口都带有串口通信功能，支持一线串口烧录。

如果使用的是以上开发板，那么可以直接连接开发板的TYPE-C接口到电脑的USB端口。

如果使用的是其他开发板，需要使用 CH340 转串口模块与 MSPM0 芯片连接，接线方式如下：

CH340 工具MSPM0 引脚说明
TXPA11（BSL_RX）CH340 发送端
RXPA10（BSL_TX）CH340 接收端
GNDGND共地

注意： TX 接 RX，RX 接 TX，交叉连接。不同型号的 MSPM0 芯片 BSL 引脚可能不同，请参考对应芯片的数据手册。

2.2 第一步：让芯片进入 BSL 模式 ​

MSPM0 芯片通过硬件引脚触发进入 BSL（Bootstrap Loader）模式，操作步骤如下：

  1. 确保芯片已上电，CH340 已连接电脑
  2. 按住 开发板上的 BSL 按键（不要松手）
  3. 按一下 RST 复位键，然后松开 RST
  4. 松开 BSL 按键
  5. 此时芯片已进入 BSL 模式，需在 10 秒内开始烧录操作

重要： 进入 BSL 模式后有 10 秒的窗口期，超时后芯片会退出 BSL 模式，需要重新操作。

2.3 第二步：打开工具页面 ​

访问下面的链接：

MSPM0 串口在线烧录工具

2.4 第三步：连接串口 ​

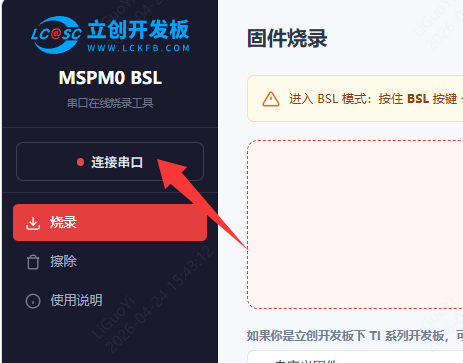

  1. 点击左侧边栏顶部的「连接串口」按钮

    图 0

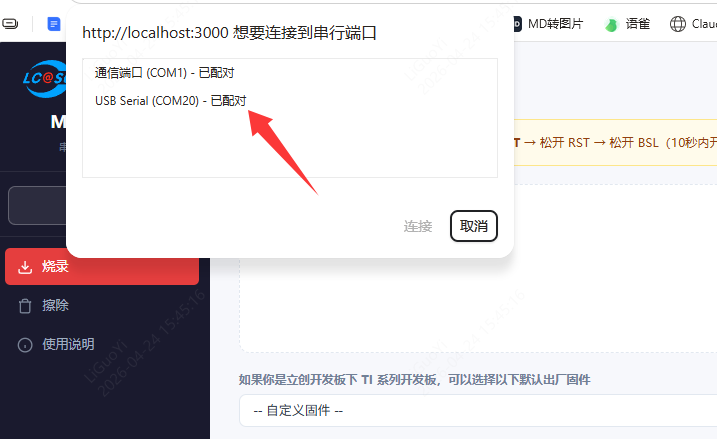

  2. 浏览器弹出串口选择对话框，选择 CH340 对应的 COM 端口（如 USB-SERIAL (COM20)）并点击「连接」 图 1

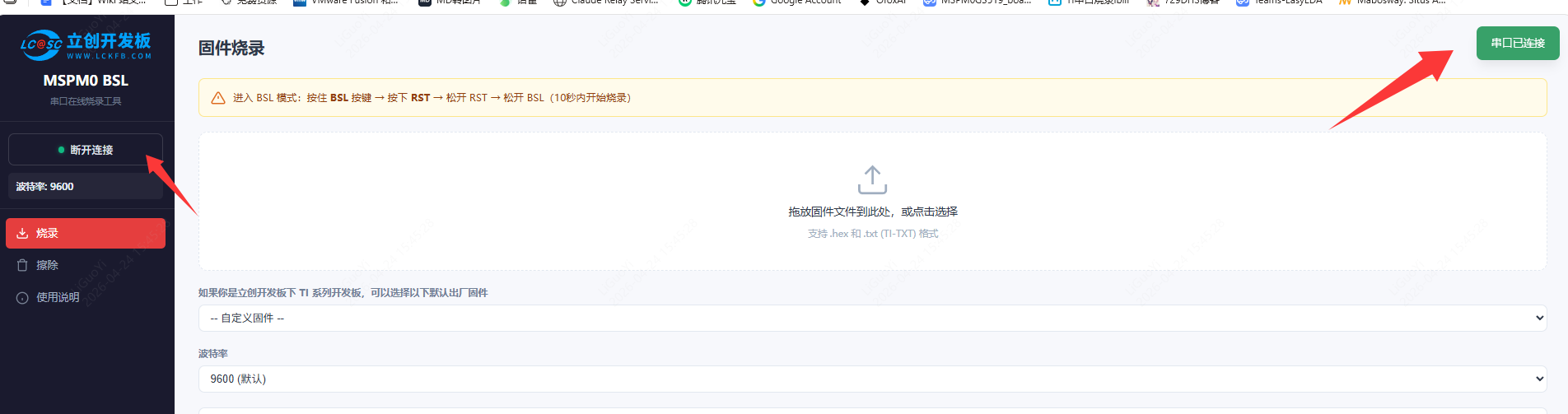

  3. 连接成功后，状态指示灯变绿，按钮变为「断开连接」 图 2

提示： 如果弹窗中看不到 COM 端口，请检查 CH340 驱动是否安装、USB 线是否正常、端口是否被其他程序占用。

2.5 第四步：选择固件 ​

有两种方式选择固件：

方式一：手动选择固件文件

将 .hex 或 .txt 固件文件拖放到页面的上传区域，或点击上传区域选择文件。工具会自动解析文件并显示文件名、大小、数据段数和地址范围。

方式二：使用默认出厂固件

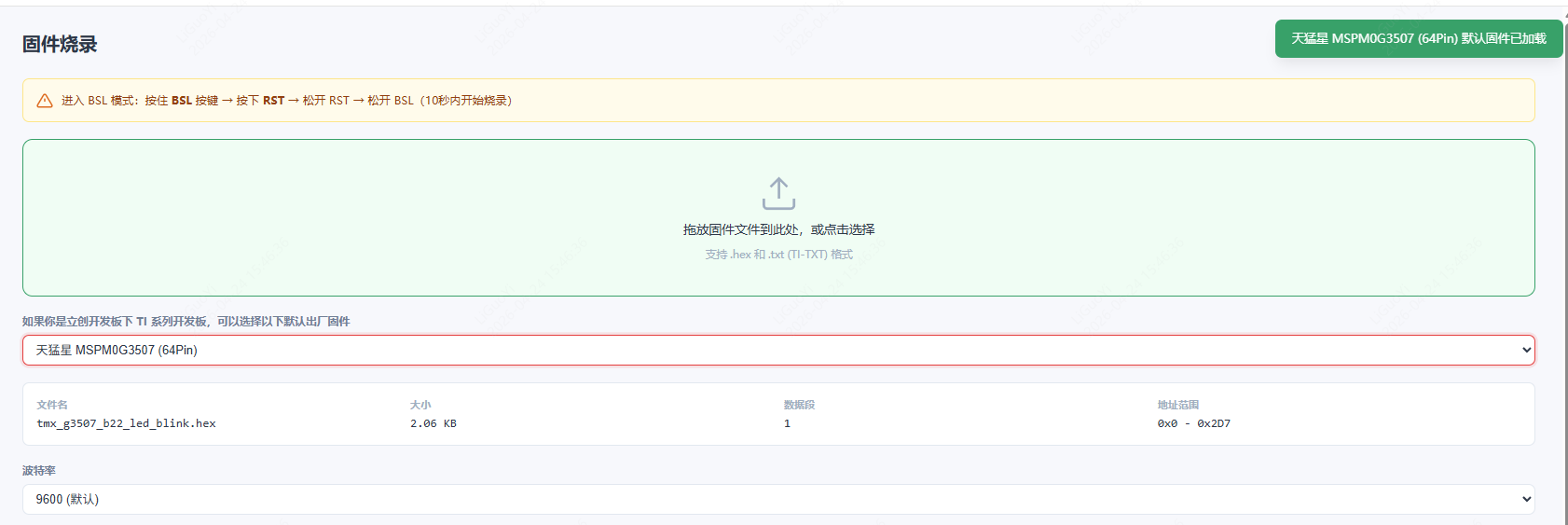

如果你使用的是立创开发板 TI 系列，可以在「默认出厂固件」下拉框中选择对应的开发板型号，工具会自动加载出厂固件：

开发板默认固件
地正星 MSPM0L1306dzx_g1306_a14_led_blink.txt
地猛星 MSPM0G3507 (48Pin)dmx_g3507_a14_led_blink.txt
天猛星 MSPM0G3507 (64Pin)tmx_g3507_b22_led_blink.hex

图 3

2.6 第五步：一键烧录 ​

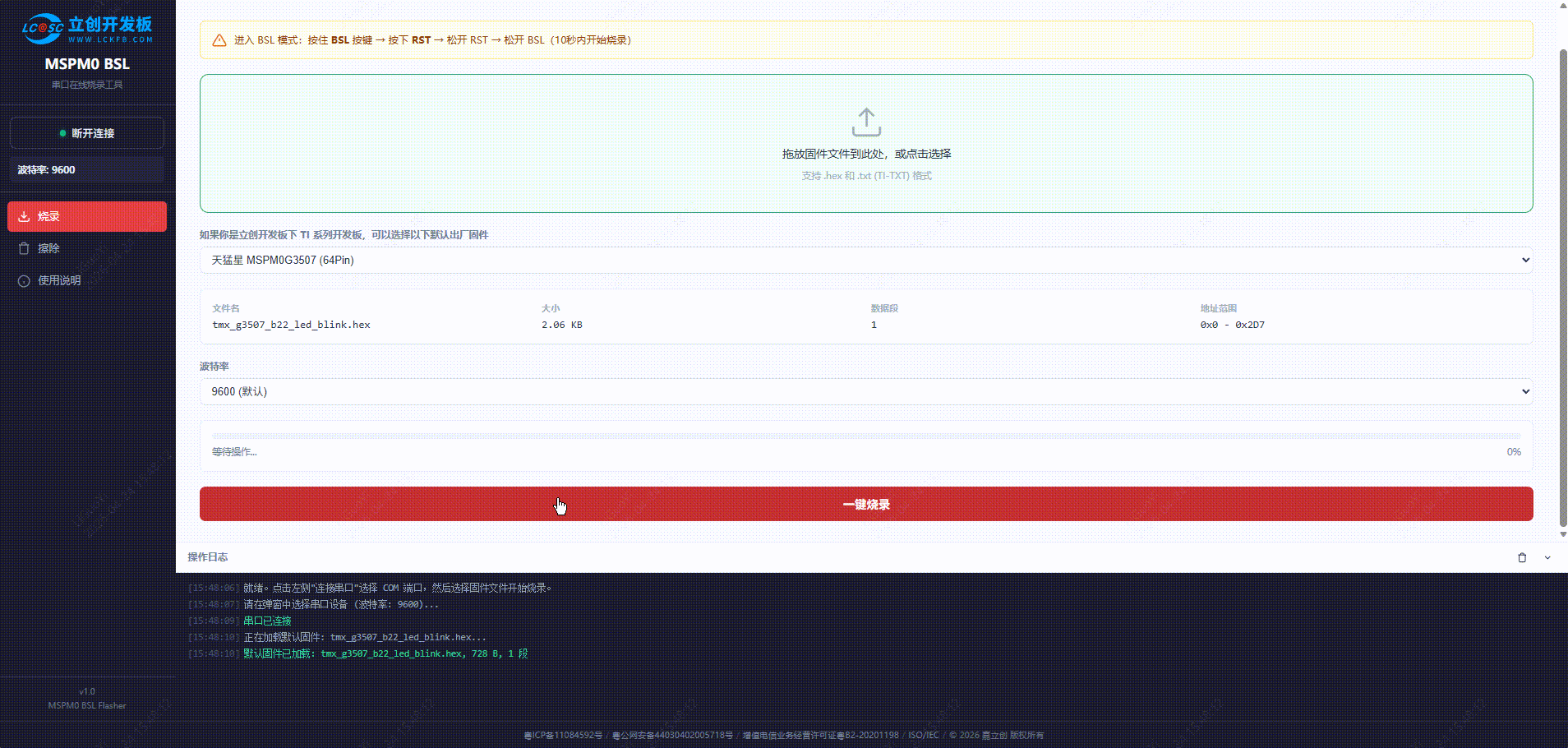

  1. 确保芯片已进入 BSL 模式（参考 2.2 节）
  2. 确保串口已连接、固件已选择
  3. 点击「一键烧录」按钮
  4. 观察进度条和底部日志面板，等待烧录完成

图 4

烧录流程说明：

工具按照 TI MSPM0 BSL 协议自动执行以下步骤：

  1. 连接 — 发送 Connection 命令建立通信（自动重试最多 10 次）
  2. 获取设备信息 — 读取 BSL 版本和缓冲区大小
  3. 解锁 — 使用默认密码解锁 BSL
  4. 全片擦除 — 擦除芯片全部 Flash
  5. 写入固件 — 按 128 字节分块写入固件数据
  6. 启动应用 — 发送启动命令，芯片退出 BSL 模式运行新固件

烧录完成后，底部日志会显示绿色的「烧录全部完成」提示。

2.7 全片擦除 ​

导航到左侧「擦除」页面，可以单独执行全片擦除操作。

  1. 确保芯片已进入 BSL 模式
  2. 点击「全片擦除」按钮
  3. 工具会自动完成连接、解锁、擦除的完整流程

全片擦除会清除芯片所有 Flash 内容，操作不可撤销。

2.8 波特率设置 ​

默认波特率为 9600（MSPM0 BSL 默认值）。如果需要更改，可在烧录页面的「波特率」下拉框中选择。

支持的波特率：9600、19200、38400、57600、115200。

注意： 波特率必须与芯片 BSL 配置一致，通常使用默认的 9600 即可。

三、常见问题 ​

Q：点击「连接串口」后弹出的列表是空的，找不到设备？

A：按以下顺序排查：

  1. 确认 CH340 模块已通过 USB 连接电脑
  2. 检查 CH340 驱动是否正确安装（设备管理器中应显示 COM 端口）
  3. 确认端口未被其他程序占用（如串口调试助手、UniFlash 等）
  4. 确认使用的是 Chrome 89+ 或 Edge 89+ 浏览器

Q：烧录时提示「串口读取超时」？

A：通常是因为芯片未进入 BSL 模式，或 BSL 模式已超时退出。请重新操作进入 BSL 模式（按住 BSL → 按 RST → 松 RST → 松 BSL），并在 10 秒内点击烧录。

Q：连接成功但烧录失败？

A：检查以下几点：

  1. TX/RX 接线是否正确（交叉连接）
  2. 波特率是否为 9600（默认值）
  3. 芯片是否在 BSL 模式窗口期内

Q：支持哪些固件文件格式？

A：支持两种格式：

  • .hex — Intel HEX 格式，包含地址信息，由 Keil、CCS、IAR 等 IDE 生成
  • .txt — TI-TXT 格式，TI 工具链常用的文本格式

Q：如何恢复开发板厂固件？

A：在烧录页面的「默认出厂固件」下拉框中选择对应的开发板型号，工具会自动加载出厂固件，然后点击「一键烧录」即可。

Q：烧录完成后芯片没有运行？

A：烧录流程最后会自动发送启动命令。如果芯片仍未运行，可尝试按一下 RST 复位键手动重启。

Q：可以在手机浏览器上使用吗？

A：目前不可以。Web Serial API 仅在桌面版 Chrome 和 Edge 浏览器中支持。
