一 本章简介

在正式开始点灯、读按键、驱动屏幕、控制电机之前，我们先停下来问一个最基础的问题：

单片机到底是什么？

很多初学者第一次接触单片机时，容易把它理解成 一块能写程序的小芯片 。这个说法不能算错，但太浅了。如果只停留在这个层面，后面学 GPIO、串口、定时器、ADC、中断、DMA、RTOS 时，很容易出现一种感觉：每一章好像都能照着例程跑起来，但始终不知道这些知识之间是什么关系。

本章的目标，就是帮大家建立一张 嵌入式开发的底层地图 。

我们会从一个生活化的角度开始，把单片机看成一个专门做控制任务的小型自动化系统；然后再逐步深入到它的内部结构、程序运行流程、存储器、外设、时钟、中断、低功耗、选型和工程实践。学完本章后，你不一定能立刻写出复杂项目，但至少应该能明白：

• 单片机和普通电脑、树莓派、PLC 有什么区别。
• 为什么一颗小芯片能控制 LED、传感器、电机、屏幕和通信模块。
• 程序下载到芯片后，到底存在哪里，又是怎么一步步跑起来的。
• 工程师做单片机项目时，真正关心的不是【能不能跑】，而是【能不能稳定、可靠、可维护地长期运行】。

NOTE

本章是纯理论章节，不要求大家立刻记住所有术语。初学者建议先建立整体认知；有经验的工程师可以重点看工程实践、选型思路和常见误区部分。

1.1 学习目标

序号	学习目标	重要程度
1	理解单片机、微控制器、嵌入式系统之间的关系	⭐⭐⭐⭐⭐
2	了解单片机内部由 CPU、存储器、总线、外设、时钟、复位等模块组成	⭐⭐⭐⭐⭐

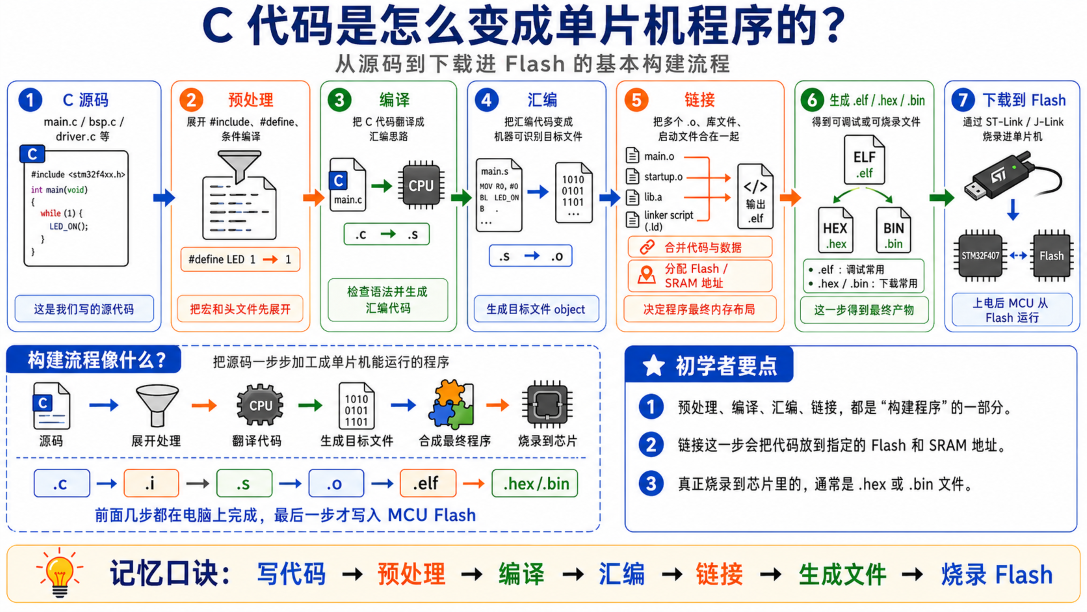

3	明白程序从编译、下载到上电运行的大致流程	⭐⭐⭐⭐⭐
4	建立 寄存器控制硬件 的基本思维，为后续 GPIO、定时器、串口等章节打基础	⭐⭐⭐⭐⭐
5	理解单片机项目中的实时性、可靠性、资源受限和工程边界等理念	⭐⭐⭐⭐
6	学会从项目需求角度初步判断该选什么类型的单片机	⭐⭐⭐⭐

1.2 重点提示

1. 单片机不是缩小版电脑，它更像是一个专门完成控制任务的 电子控制器 。
2. 单片机内部不仅有 CPU，还集成了 Flash、SRAM、GPIO、定时器、串口、ADC、SPI、I2C 等大量外设。

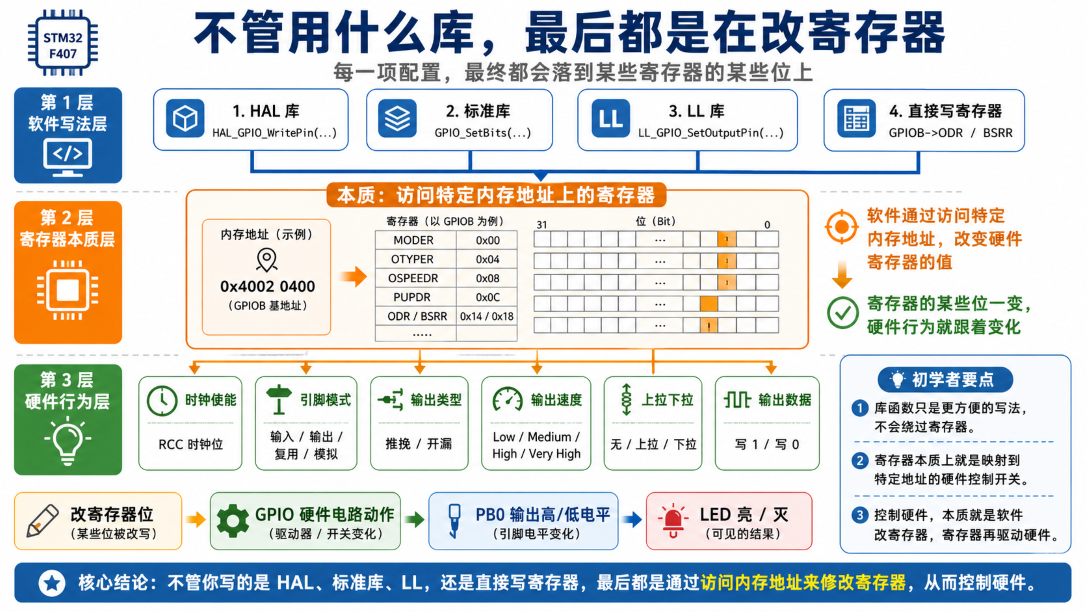

3. 程序控制单片机，本质上是 CPU 按照指令去读写内存地址，只不过其中一部分特殊地址对应的就是外设寄存器，理论上来说，你对寄存器的控制就和在电脑上修改文件一样。
4. 单片机项目的难点不只是写代码，还包括电源、时钟、复位、抗干扰、接口保护、冲突资源规划和有限资源复用等。
5. 初学时不要急着背寄存器（完全没必要背），也不要只会复制例程。更重要的是理解【代码为什么能控制硬件】。

1.3 基础概念与术语

• 单片机（MCU, Microcontroller Unit）：把 CPU、存储器和常用外设集成在一颗芯片里的微型控制器，主要用于控制类任务。
• 嵌入式系统（Embedded System）：嵌入到设备内部、完成特定功能的计算机系统。例如电动车控制器、路由器、空调主控板、无人机飞控等，一般做我们这一行的就叫嵌入式工程师。
• CPU（Central Processing Unit）：中央处理器，负责执行指令、计算数据、控制程序流程，和我们电脑里面的CPU是一个概念，只不过单片机里面的CPU弱很多，价格也低很多。
• 内核（Core）：CPU 的核心架构，比如天空星开发板所用主控芯片 STM32F407 使用的是 ARM Cortex-M4 内核。
• Flash：非易失性程序存储器，掉电后内容不丢失，一般用来保存用户程序，基本等同于电脑上的固态硬盘或者机械硬盘。
• SRAM：易失性数据存储器，程序运行时用来保存变量、栈、缓冲区，掉电后内容丢失，基本等同于电脑上面的内存条。
• 外设（Peripheral）：单片机内部集成的功能模块，如 GPIO、USART、SPI、I2C、ADC、TIM、CAN、USB、ETH 等。
• 寄存器（Register）：控制硬件模块的特殊存储单元。对寄存器写入不同的值，硬件就会进入不同的工作状态，就像提线木偶的那些线一样，改变这些寄存器就相当于改变这些线的状态，从而改变硬件外设的行为。

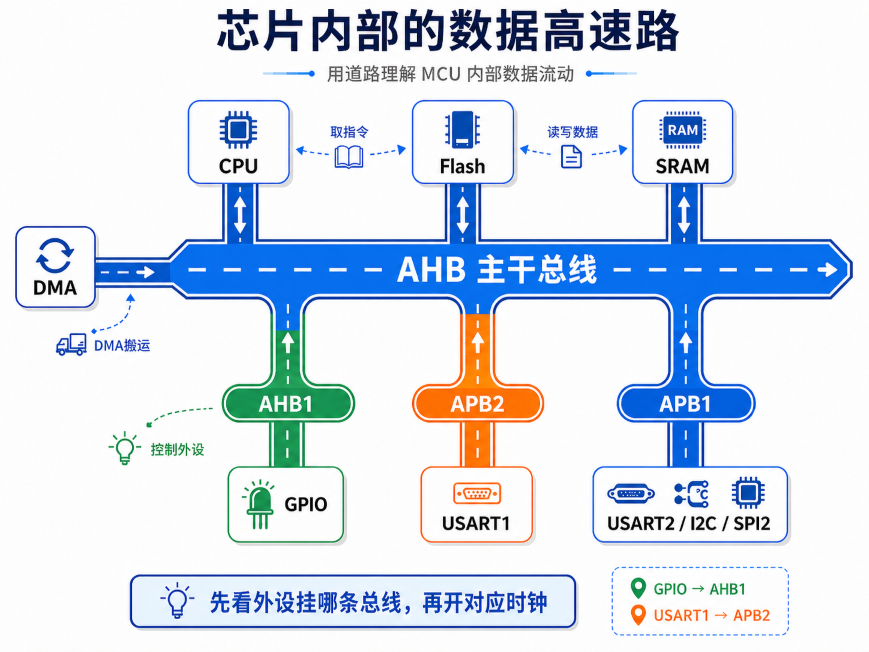

• 总线（Bus）：芯片内部不同模块之间传输数据的通道，可以理解为芯片内部的高速公路。
• 时钟（Clock）：单片机运行的节拍来源。CPU 和外设都需要时钟才能工作，几乎所有的数字芯片都需要稳定的时钟。

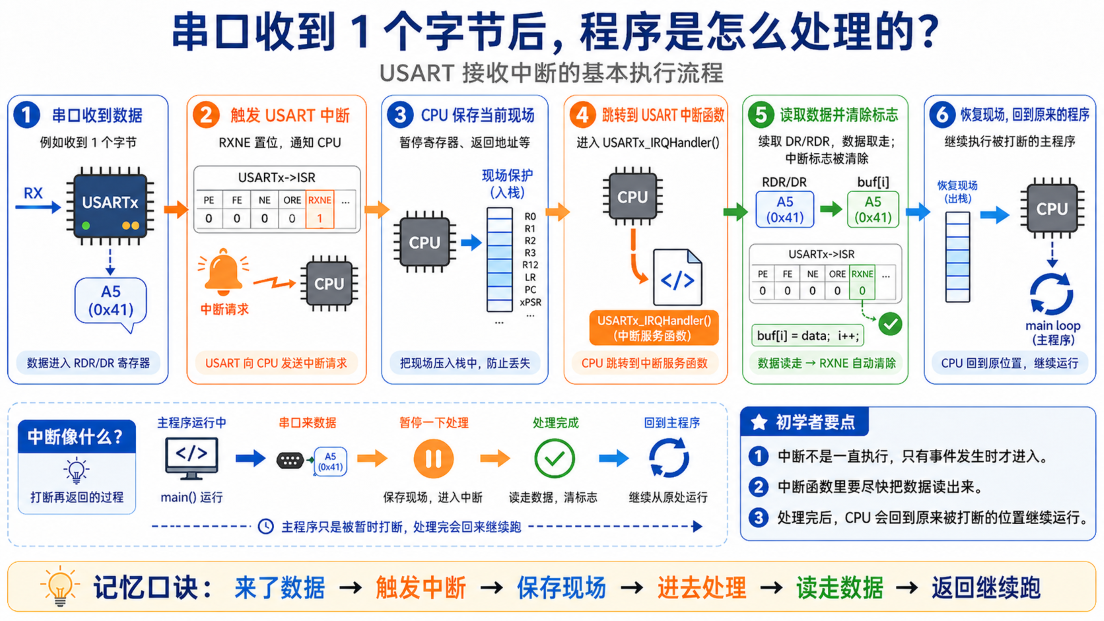

• 中断（Interrupt）：外部事件或内部事件打断当前程序，让 CPU 优先处理紧急任务的机制。
• 实时性（Real-time）：系统必须在规定时间内完成响应，不只是最终能完成就行。

---

二 什么是单片机？

2.1 从生活中的控制器说起

大家先不要急着看芯片手册，我们先想几个日常设备：

• 电饭煲按下 煮饭 后，会根据温度和时间自动控制加热。
• 空调会读取温度传感器，然后控制压缩机、风机和摆风电机。
• 电动车控制器会读取油门、电机霍尔、刹车信号，然后输出 PWM 控制电机，从而控制车速。
• 3D 打印机会控制步进电机、加热嘴、风扇、限位开关和屏幕。
• 在我们的筑基学习板上，我们可以控制 LED、蜂鸣器、电机、以太网、传感器、音频和屏幕。

这些设备的共同点是：它们都需要一个 大脑 。

这个 大脑 不一定要像电脑一样能打开浏览器、运行大型软件、显示复杂桌面。它只需要稳定地完成一组明确任务：

1. 读取外部状态：按键是否按下、温度是多少、电机转到哪里了、电压是否正常。
2. 根据程序逻辑做判断：现在该加热、停止、报警、通信，还是进入低功耗省电模式。
3. 控制外部设备：点亮 LED、输出 PWM、打开继电器、发送数据、驱动电机。
4. 长时间稳定运行：可能一跑就是几个月甚至几年都不关机。

单片机就是专门为这类控制任务设计的芯片。

它不追求像电脑 CPU 那样跑大型操作系统，也不追求像显卡那样做海量并行计算。它追求的是：

• 成本低。
• 功耗低。
• 外设丰富。
• 实时性好。
• 上电即可快速启动运行。
• 能直接和真实世界的电信号打交道。

2.2 单片机的正式定义

单片机，英文常叫 MCU，全称是 Microcontroller Unit，中文也叫微控制器。

它是一种把以下模块集成到同一颗芯片内部的控制芯片：

• CPU 内核。
• 程序存储器 Flash。
• 数据存储器 SRAM。
• GPIO 输入输出接口。
• 定时器、串口、SPI、I2C、ADC、CAN、USB 等片上外设。
• 时钟、复位、看门狗、低功耗管理等系统模块。

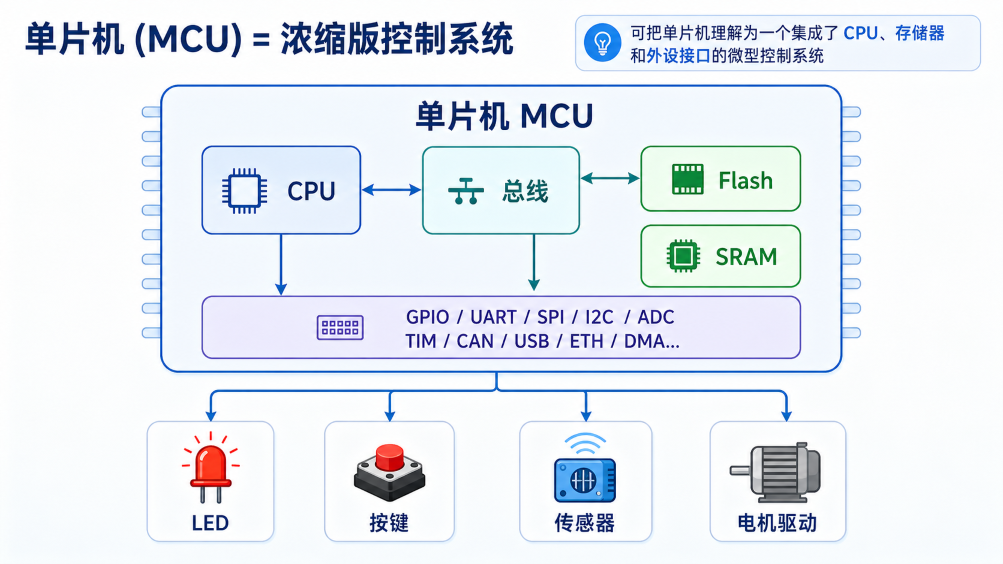

可以把它理解成一个 浓缩版控制系统：

上图由AI生成

2.3 为什么叫“单片机”？

早期的计算机系统往往需要多颗芯片配合工作：

• 一颗 CPU 芯片负责计算。
• 一颗 ROM 芯片存程序。
• 一颗 RAM 芯片存数据。
• 一堆接口芯片负责输入输出。

后来半导体工艺进步后，工程师把这些常用模块都集成到一颗芯片里，这就是【单片】二字的由来。

所以， 单片机 并不是说它只能单独工作，也不是说它只能做简单事情，而是说它把一个控制系统的核心部件集成在了单颗芯片里。

这也是为什么单片机特别适合大规模产品：

• 外围电路少，BOM 成本低。
• 板子面积小，适合嵌入到设备内部。
• 可靠性高，连接点越少，潜在故障点越少。
• 功耗可控，适合电池供电设备。

2.4 从 51 到 STM32：历史脉络与技术演进

前面我们从控制任务的角度解释了【单片机是什么】。为了让这个概念更落地，这里介绍一下关于 51 单片机、STM32 演进和点灯程序对比的内容。它们不是孤立的历史知识，而是在说明一件事：无论是 8 位 51，还是 32 位 STM32，本质上都是通过程序、寄存器和外设去控制真实硬件。

2.4.1 51 单片机：单片机学习里的经典起点

说到单片机，就不得不提一个传奇的名字——51 单片机。我刚进大学的时候那些电子实验室用的教学用具就是STC单片机，它就属于51单片机的一种。

2.4.1.1 51 单片机的历史

51 单片机的【51】来源于 Intel 公司在 1980 年推出的 8051 芯片。这款芯片开创了单片机的先河，其简洁的架构和指令集成为了后来无数单片机学习者的入门之选。

历史时间线：

年份	事件
1976 年	Intel 推出 8048，这是早期的单片机雏形
1980 年	Intel 推出 8051，奠定了单片机的基本架构
1981 年	Intel 推出 8751（带 EPROM 版本）
1980s-90s	众多厂商获得授权或开发兼容芯片：Atmel、Philips、Siemens、Dallas 等
2000s	中国 STC（宏晶科技）推出廉价 51 兼容芯片，成为国内教学首选
至今	51 架构仍在特定领域使用，但逐渐被 ARM 等现代架构替代

虽然 Intel 自己后来不再主推 51 系列，但它的架构被全球众多厂商（如 Atmel、STC 宏晶等）继承和发展，至今仍广泛应用于教学和一些对成本极度敏感的场景。

2.4.1.2 51 单片机的架构特点

51 单片机的主要特点：

• 8 位架构：一次只能处理 8 位（1 字节）的数据。
• 资源有限：早期的 8051 只有 4KB ROM、128 字节 RAM。
• 指令简单：汇编指令集清晰易懂，非常适合初学者理解底层原理。
• 外设简单：GPIO、定时器、串口、中断，基本功能一应俱全。

51 单片机的内部资源（以经典 8051 为例）：

资源	规格	说明
CPU	8 位	基于 CISC 架构
程序存储器	4KB ROM	存放程序代码
数据存储器	128 字节 RAM	存放变量和堆栈
特殊功能寄存器	21 个 SFR	控制各种外设
I/O 口	4 组 × 8 位 = 32 个	P0、P1、P2、P3
定时器/计数器	2 个 16 位	Timer0、Timer1
串口	1 个全双工	支持多种工作模式
中断源	5 个	外部中断×2 + 定时器×2 + 串口×1
时钟频率	最高 12 MHz（经典）	现代增强型可达 35 MHz+

TIP

为什么 51 单片机叫 51 ？

51 来源于 Intel 的产品编号 8051。在 Intel 的命名规则中：

• 80 是 Intel 的产品系列前缀
• 51 是这款单片机的型号编号

后来，51 就成了这一类兼容芯片的代名词。你可能还会听到 52（如 8052、STC89C52），它是 8051 的增强版，增加了一个定时器和更多 RAM。

2.4.1.3 51 单片机的编程示例

对于很多 80 后、90 后的电子爱好者来说，51 单片机就是他们的 初恋。用一块 STC89C52，配上几个 LED 和按键，就能完成从点灯到跑马灯、从蜂鸣器到数码管显示的各种实验。

下面是一个经典的 51 单片机点灯程序：

/*
 * 51单片机点灯示例
 * 功能：让 P1.0 引脚连接的 LED 每隔约 500ms 闪烁一次
 * 芯片：STC89C52（12MHz 晶振）
 */

#include <reg52.h>    // 51单片机寄存器定义头文件

// 定义 LED 引脚（sbit 是 51 单片机特有的位定义关键字）
sbit LED = P1^0;      // P1 口的第 0 位

// 延时函数（软件延时，不精确）
void delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i = 0; i < ms; i++)
    {
        for(j = 0; j < 120; j++)
        {
            // 空循环消耗时间
            // 12MHz 晶振下，大约延时 1ms
        }
    }
}

// 主函数
void main()
{
    while(1)           // 无限循环
    {
        LED = 0;       // 点亮 LED（低电平点亮）
        delay_ms(500); // 延时 500ms
        LED = 1;       // 熄灭 LED
        delay_ms(500); // 延时 500ms
    }
}

代码解析：

1. #include <reg52.h>：包含 51 单片机的寄存器定义文件，这样我们就可以用 P1、P2 等名称来访问 I/O 端口。

2. sbit LED = P1^0;：sbit 是 51 单片机 C 语言的特殊关键字，用于定义单个位。P1^0 表示 P1 端口的第 0 位。

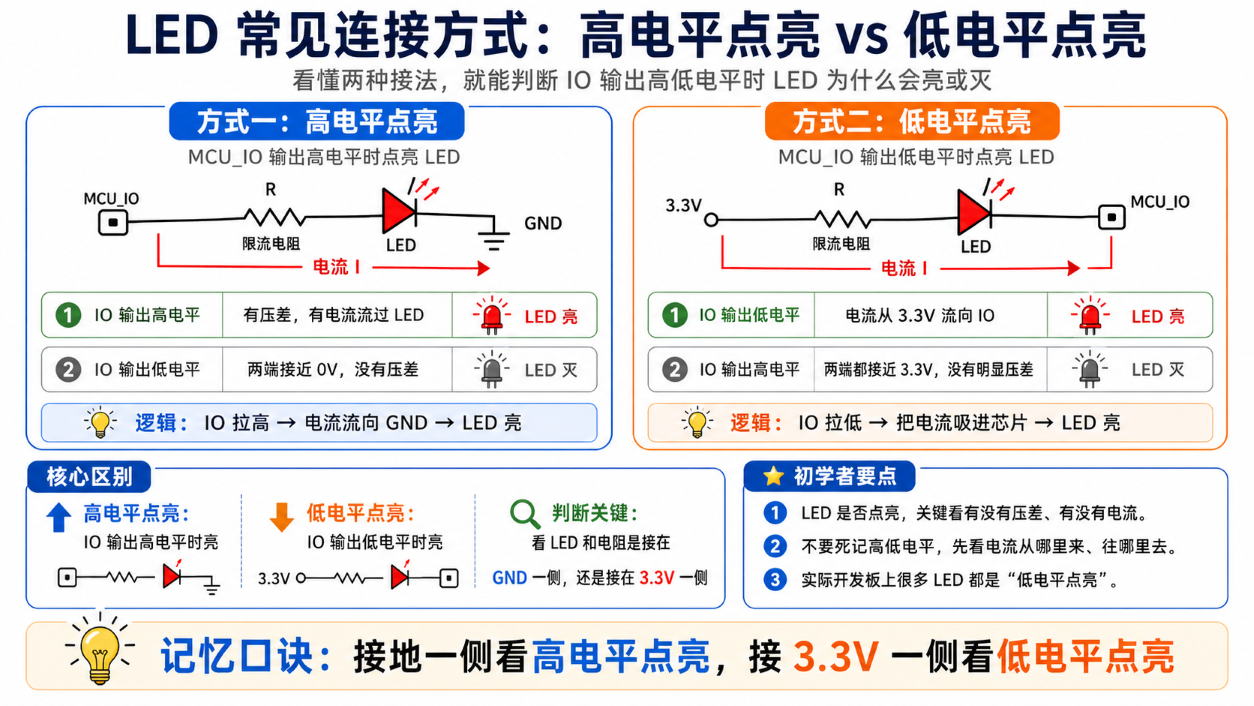

3. LED = 0;：将引脚设为低电平。如果 LED 是共阳极接法（正极接 VCC），低电平就能点亮 LED。

4. while(1)：无限循环，单片机最简单的程序通常都是这样的结构——永远运行下去。

NOTE

虽然 51 单片机资源有限、性能较低，但它的架构思想和编程模式至今仍有借鉴意义。如果你之前学过 51 单片机，会发现很多概念（如 GPIO、寄存器、中断）在 STM32 上是相通的，只是更加复杂和强大。但是学习STM32完全没必要先去学STM32。

2.4.1.4 51 单片机的寄存器操作

51 单片机的精髓在于直接操作寄存器。每个外设都有对应的特殊功能寄存器（SFR， Special Function Register），通过读写这些寄存器来控制外设。

常用的 51 单片机 SFR：

寄存器名	地址	功能
P0	0x80	I/O 端口 0
P1	0x90	I/O 端口 1
P2	0xA0	I/O 端口 2
P3	0xB0	I/O 端口 3
TCON	0x88	定时器控制寄存器
TMOD	0x89	定时器模式寄存器
TH0/TL0	0x8C/0x8A	定时器 0 计数值
TH1/TL1	0x8D/0x8B	定时器 1 计数值
SCON	0x98	串口控制寄存器
SBUF	0x99	串口数据缓冲器
IE	0xA8	中断使能寄存器
IP	0xB8	中断优先级寄存器

这种 通过寄存器控制硬件 的思想，在 STM32 上同样适用，只是 STM32 的寄存器数量更多、功能更复杂。

2.4.2 从 51 到 STM32：为什么现代 MCU 需要更强的能力

随着科技的发展，人们对嵌入式设备的要求越来越高：更快的运算速度、更大的存储空间、更丰富的外设功能、更低的功耗……8 位单片机渐渐力不从心了。

于是，32 位单片机应运而生。

2.4.2.1 为什么需要 32 位单片机？

让我们通过几个实际场景来理解为什么 8 位单片机不够用了：

场景一：复杂的数学运算

假设你需要做一个无人机飞控，需要实时计算姿态角度：

// 姿态解算中的一个计算（四元数更新）
float q0_new = q0 - 0.5f * (q1*gx + q2*gy + q3*gz) * dt;

这个公式涉及浮点数乘法和加法。对于 8 位单片机：

• 没有硬件浮点运算单元（FPU），只能用软件模拟
• 一次浮点乘法可能需要几百个时钟周期
• 整个姿态解算算法可能需要几十毫秒，无法满足实时性要求

而 STM32F4 系列带有硬件 FPU，一次浮点乘法只需要 1-2 个时钟周期，性能提升百倍以上！

WARNING

不是所有 STM32 都带 FPU。Cortex‑M4 的 STM32F4（天空星核心板用的芯片） 系列常见带单精度 FPU（浮点单元，硬件只支持 float/single‑precision）；Cortex‑M0/M0+（如 STM32F0）没有 FPU。Cortex‑M7 的某些型号支持双精度/更高性能。

场景二：大数据量处理

假设你需要用单片机驱动一个 320×240 像素的彩色 LCD 屏幕：

• 每个像素 16 位颜色 = 2 字节（RGB565 方式排列）
• 总数据量 = 320 × 240 × 2 = 153,600 字节 ≈ 150KB

而 51 单片机只有 128 字节到几 KB 的 RAM，根本放不下一帧图像数据！

STM32F407 拥有 192KB RAM（内含64KB CCM RAM），可以轻松处理图形界面。不过一般在单片机中，我们也不会直接放一帧的图像数据，太浪费了。

场景三：多任务并发

现代嵌入式设备经常需要同时处理多个任务：

• 读取传感器数据
• 更新显示屏
• 响应用户按键
• 通过 WiFi 上传数据
• 控制电机转速

这需要运行实时操作系统（RTOS），而 RTOS 本身就需要一定的 RAM 和 CPU 资源。8 位单片机往往力不从心，而 32 位单片机可以轻松胜任。

2.4.2.2 STM32 的崛起

STM32 就是这一浪潮中的佼佼者。STM32 是意法半导体（STMicroelectronics，简称 ST）公司推出的一系列 32 位微控制器产品，基于 ARM Cortex-M 内核。自 2007 年推出以来，凭借其高性能、低功耗、丰富的外设、完善的生态，迅速成为全球最受欢迎的 32 位单片机之一。

STM32 成功的关键因素：

因素	说明
性价比	相比同类产品，STM32 在价格和性能之间取得了很好的平衡
产品线丰富	从超低功耗 L 系列到高性能 H 系列，覆盖几乎所有应用场景
生态完善	ST 提供免费的开发工具 STM32CubeIDE、HAL 库、丰富的例程
文档详尽	数据手册、参考手册、应用笔记一应俱全，且质量很高
社区活跃	全球有大量开发者使用 STM32，遇到问题很容易找到答案
供货稳定	ST 是大厂，供货能力强，不容易缺货（虽然 2021 年也缺过，导致价格暴涨，不过目前价格基本已经恢复了）

2.4.2.3 从 51 到 STM32 的变化对比

从 51 到 STM32，有哪些变化？

对比项	51 单片机（以 STC89C52 为例）	STM32（以 STM32F407 为例，还有更强性能的）
位宽	8 位	32 位
主频	0~40MHz	168 MHz
Flash	8 KB	512 KB ~ 1 MB（天空星STM32F4青春版是512K，高配版是1M）
RAM	512 字节	128KB + 64 KB CCM
GPIO	32 个左右	80+ 个以上，还有更大封装的。
外设	UART、定时器、中断	UART、SPI、I2C、USB、CAN、ADC、DAC、DMA、定时器（高级/通用/基本）、以太网、SDIO、FSMC...
开发方式	主要用汇编或 C，直接操作寄存器	C/C++，可使用 HAL/LL 库，生态完善
调试方式	主要靠串口打印	SWD/JTAG 在线调试，断点、单步、查看变量

可以看出，STM32 在各方面都是 51 单片机的 全面升级版 。

2.4.2.4 STM32 点灯程序对比

让我们用代码来直观感受两者的区别。下面是 STM32 的点灯程序（寄存器版本，别害怕，后续教程会以HAL库为主）：

/*
 * STM32F407 点灯示例（寄存器版本）
 * 功能：让 PA0 引脚连接的 LED 每隔约 500ms 闪烁一次
 */

#include "stm32f4xx.h"

// 简易延时函数
void delay_ms(uint32_t ms)
{
    uint32_t i;
    for(; ms > 0; ms--)
    {
        for(i = 0; i < 10000; i++)
        {
            __NOP();  // 空操作，防止被编译器优化
        }
    }
}

int main(void)
{
    // 1. 使能 GPIOA 时钟（STM32 的外设需要先开时钟）
    RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;

    // 2. 配置 PA0 为通用输出模式
    GPIOA->MODER &= ~GPIO_MODER_MODER0;      // 清除原有配置
    GPIOA->MODER |= GPIO_MODER_MODER0_0;     // 设置为输出模式（01）

    // 3. 配置输出类型为推挽
    GPIOA->OTYPER &= ~GPIO_OTYPER_OT0;

    // 4. 配置输出速度
    GPIOA->OSPEEDR |= GPIO_OSPEEDER_OSPEEDR0_1;  // 高速

    // 5. 无需上下拉
    GPIOA->PUPDR &= ~GPIO_PUPDR_PUPDR0;

    while(1)
    {
        GPIOA->BSRR = GPIO_BSRR_BS0;    // 置位 PA0（点亮 LED）
        delay_ms(500);
        GPIOA->BSRR = GPIO_BSRR_BR0;    // 复位 PA0（熄灭 LED）
        delay_ms(500);
    }
}

51 vs STM32 代码对比分析：

对比点	51 单片机	STM32
时钟控制	无需手动开启	必须先使能外设时钟
引脚配置	简单，直接使用	需要配置模式、速度、上下拉等
引脚操作	P1 = 0;	GPIOA->BSRR = xxx;
代码量	较少	较多，但更灵活
可控性	有限	每个细节都可控

IMPORTANT

虽然 STM32 的代码看起来更复杂，但这正是它强大的体现——你可以精确控制每一个硬件细节。当然，如果你不想写这么底层的代码，可以使用 ST 提供的 HAL 库，几行代码就能完成同样的功能，只是效率会有轻微损失。

2.4.2.5 51 单片机的现状

虽然 STM32 更强大，但这并不意味着 51 单片机已经过时——在一些对成本极度敏感、功能需求简单的场景（如遥控器、简单玩具、LED 控制器），51 单片机依然有其市场。

51 单片机仍在使用的场景：

• 教学场景：51 架构简单清晰，非常适合帮助初学者理解单片机原理
• 超低成本产品：一颗 STC8 系列芯片只需几毛钱，批量成本优势明显
• 简单控制任务：只需要点几个 LED、响应几个按键的场合
• 存量市场维护：很多老产品使用 51 芯片，需要维护升级

TIP

学习建议：

• 如果你是完全的新手，可以考虑先用 1-2 周时间了解 51 单片机的基本概念，这有助于理解底层原理
• 如果你的目标是快速进入实际项目开发，直接学习 STM32 是更好的选择
• 无论从哪个开始，核心概念（GPIO、中断、定时器、通信协议）都是相通的

2.5 单片机适合做什么？不适合做什么？

学一个技术，最怕只知道它 能做什么 ，不知道它 不能做什么 。单片机很强，但它强在控制，不强在通用计算。

单片机特别适合下面这些任务：

任务类型	说明	例子
逻辑控制	根据输入状态做判断，然后控制输出	按键控制 LED、温控开关
实时控制	按固定周期或事件快速响应	电机 PWM、编码器计数、紧急保护
数据采集	读取传感器或模拟信号	温湿度、电压、电流、姿态
通信网关	在不同接口之间转发数据	UART 转 CAN、RS485 采集器
低功耗设备	长时间电池供电运行	传感器节点、遥控器、智能门锁
小型人机交互	控制按键、旋钮、灯、屏幕	仪表面板、控制器面板

单片机不太适合下面这些任务：

任务类型	不适合的原因
大型图形界面	RAM、显存、图形加速能力有限
复杂文件系统和数据库	存储资源有限，掉电保护复杂
高性能 AI 推理	算力和内存完全不适合
多用户网络服务	协议栈、内存、并发能力受限
大规模音视频处理	数据吞吐量和缓存空间不够

这不是说单片机完全不能做图形、网络、音频，而是要看规模。比如 STM32F407 可以驱动小尺寸 SPI 屏幕，可以跑 LwIP 做以太网通信，也可以做简单音频采集和播放。但如果你要做类似手机 App 的界面、高清视频、浏览器、数据库服务，那就应该考虑 Linux 级别的 MPU 或 SoC。

TIP

笔者这里给大家一个劝告：能用简单芯片可靠完成的事情，就不要上复杂平台；简单芯片明显吃力的事情，也不要硬撑。选型不是炫技，是降低项目风险。

2.6 单片机为什么能长期稳定运行？

很多家电、仪表、工业控制器上电后几年都不关机，里面往往就是一颗或多颗 MCU 在工作。它能长期运行，不是因为单片机 天生不会出错 ，而是因为这类系统通常具备以下特点：

1. 功能边界清晰，不需要频繁安装卸载软件。
2. 程序固化在 Flash 中，上电后按确定流程运行。
3. 没有复杂的操作系统，后台不可控因素少。
4. 外设由硬件模块完成，定时、PWM、通信接收不完全依赖 CPU 死循环。
5. 可以通过看门狗、掉电检测、异常复位等机制自恢复。
6. 电路设计上会加入电源滤波、接口保护、隔离和抗干扰设计。

但这也带来一个反向要求：单片机程序一旦烧进去，就会在真实设备里长期执行。一个很小的数组越界、计数溢出、状态机漏洞、Flash 掉电写坏，都可能在用户现场变成很难复现的问题。

所以我们学单片机，不只是学 点亮一个 LED ，更要逐渐学会【让这个 LED 在不同电压、温度、干扰、复位、异常输入下都符合预期】。

---

三 单片机能做什么？生活中的应用

单片机虽然 小 ，但它的应用领域却非常"大"。可以说，凡是需要自动化控制的地方，都可能有单片机的身影。了解这些应用场景，可以帮助你理解为什么要学习各种外设知识。

3.1 天空星筑基学习板能学哪些案例?

在深入了解单片机的各种应用之前，让我们先看看你可以用天空星筑基学习板实现哪些项目:

应用方向	具体项目示例	涉及的外设
基础控制	LED流水灯、呼吸灯、按键控制	GPIO、TIMER、PWM
显示交互	OLED显示屏、TFT彩屏	SPI、I2C、GPIO
传感器应用	温湿度监测、电压电流测量、姿态检测	I2C、ADC、SPI
通信应用	串口调试、I2C、SPI、网口通讯	UART、SPI、I2C、ETH
电机控制	直流电机调速、步进电机控制、舵机控制	PWM、TIMER、GPIO
音频应用	蜂鸣器音乐、音频播放	PWM、I2S、I2C
综合项目	智能小车、环境监测站	多种外设组合

TIP

单片机能做的事情，远比你想象的多，也远不止我上面说的这些。

3.2 消费电子

消费电子是单片机最常见的应用领域之一，从最简单的遥控器到复杂的智能手表，都有单片机的身影。

产品	使用的外设	典型单片机
遥控器	GPIO（按键）、定时器（载波）、红外 LED	8 位 MCU（STC、PIC）
智能手环/手表	I2C（加速度计）、SPI（屏幕）、ADC（心率）、BLE	Cortex-M0+（如 nRF52）
电动牙刷	PWM（电机控制）、ADC（电量检测）、GPIO（按键）	8 位或 Cortex-M0
无线耳机	I2S（音频）、SPI（蓝牙模块）、ADC（触控）、BLE	Nordic nRF52、蓝讯 BT
充电宝	ADC（电压电流检测）、PWM（充放电控制）、GPIO（LED）	8 位 MCU 或 Cortex-M0

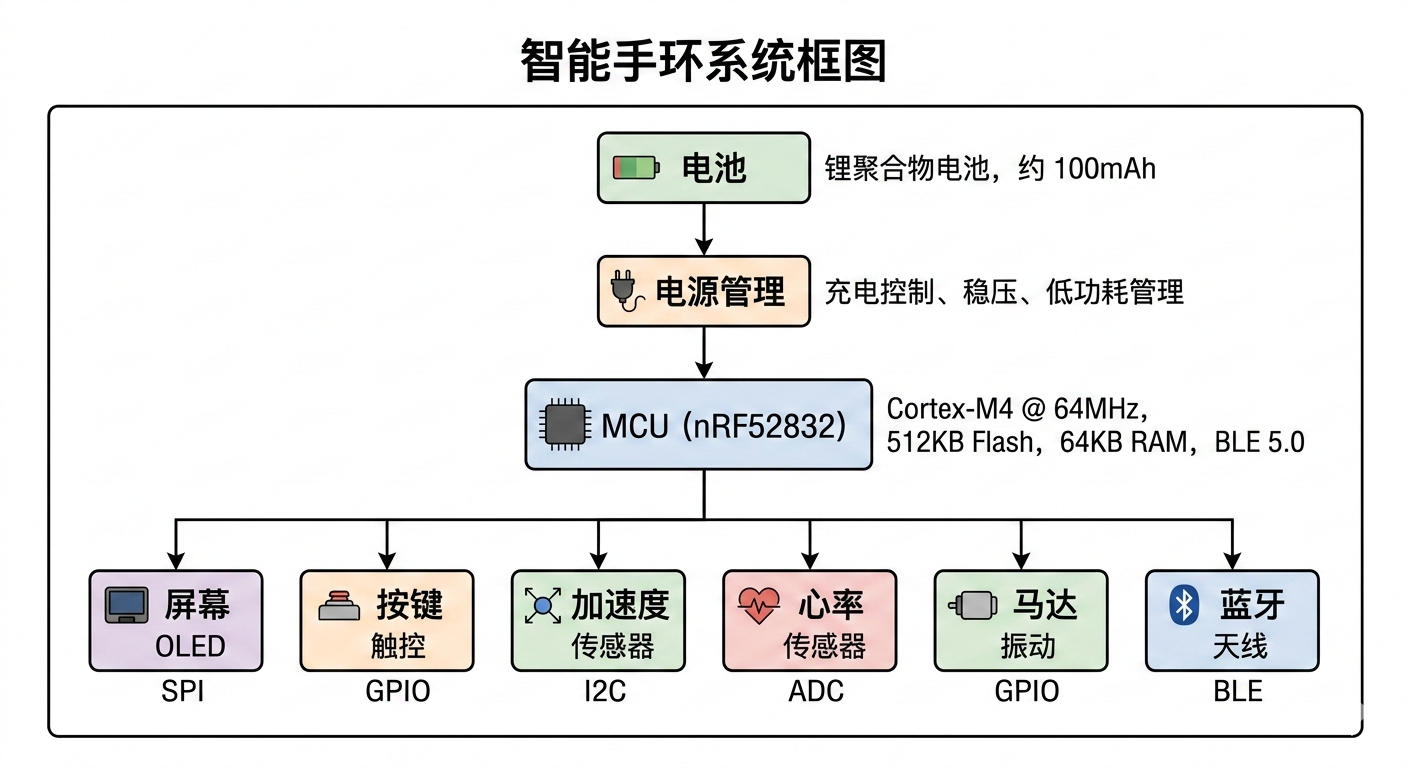

案例分析：智能手环

一个典型的智能手环内部包含：

上图由AI生成

TIP

• 为什么要学习 SPI 通信（驱动屏幕）
• 为什么要学习 I2C 通信（读取传感器）
• 为什么要学习 ADC（采集模拟信号）
• 为什么要学习低功耗模式（延长设备工作时长）

3.3 家用电器

家用电器是单片机的重要应用领域，几乎每一个 智能 电器都内置了单片机。

产品	主要功能	涉及技术
洗衣机	进水排水控制、电机变频、程序选择、显示	GPIO、PWM、ADC（水位）、段码 LCD
微波炉	定时控制、功率调节、安全联锁	定时器、GPIO、继电器控制
变频空调	温度采集、压缩机变频、遥控接收	ADC（NTC热敏电阻）、PWM、红外解码
电饭煲	温度控制（PID）、压力检测、程序	ADC、PWM、段码 LCD
扫地机器人	电机控制、避障、路径规划	PWM、超声波/红外、编码器

3.4 工业控制

工业控制是单片机的传统强项，对实时性和可靠性要求很高。

设备	使用的外设	特殊要求
PLC	GPIO、UART（Modbus）、CAN、ADC	高可靠性、抗干扰
变频器	高级定时器（6 路 PWM）、ADC（电流采样）、编码器接口	高实时性、精确控制
数据采集	多路 ADC、UART/485、以太网	高精度、多通道
机械臂	PWM（舵机）、编码器、CAN 总线	多轴协调、精确定位

NOTE

STM32F407 在工业控制中的优势

• 高级定时器：支持 6 路互补 PWM 输出，非常适合三相电机控制
• ADC 性能：3 个 ADC，最高 2.4 MSPS，可同时采样三相电流
• CAN 总线：2 个 CAN 控制器，支持工业现场总线
• DMA：数据传输不占用 CPU，提高实时性

3.5 汽车电子

现代汽车是 车轮上的计算机 ，一辆汽车可能包含几十个甚至上百个 MCU，尤其是现在我们国家的新能源汽车这么多。

系统	功能	典型 MCU
车身控制（BCM）	车窗、车灯、门锁	STM32F1、NXP S32K
仪表盘	速度、转速显示、告警灯	STM32F4/F7（带图形界面）
发动机控制（ECU）	喷油、点火、排放	Infineon TriCore（功能安全）
ADAS	雷达、摄像头处理	NXP i.MX、TI TDA
BMS（电池管理）	电压/温度监测、均衡	STM32G4、TI BQ 系列

WARNING

汽车电子的特殊要求

汽车电子对安全性要求极高，使用的 MCU 需要满足功能安全标准（如 ISO 26262）。这些芯片通常价格较贵，开发流程也更严格。普通的 STM32 一般用于车身控制等非安全关键系统，而刹车、转向等系统需要使用专门的汽车级 MCU。

3.6 物联网 (IoT)

物联网是当前最热门的应用领域之一，将各种设备连接到互联网，实现远程监控和智能化。

应用	涉及技术	典型方案
智能门锁	BLE/WiFi、指纹识别、电机驱动	STM32 + ESP32
环境监测	多种传感器、LoRa/NB-IoT 通信	STM32L + LoRa 模块
智慧农业	土壤/光照传感器、电磁阀控制、太阳能供电	低功耗 MCU + LoRa
共享单车锁	GPS 定位、蜂窝通信、电机控制	STM32 + 4G 模块

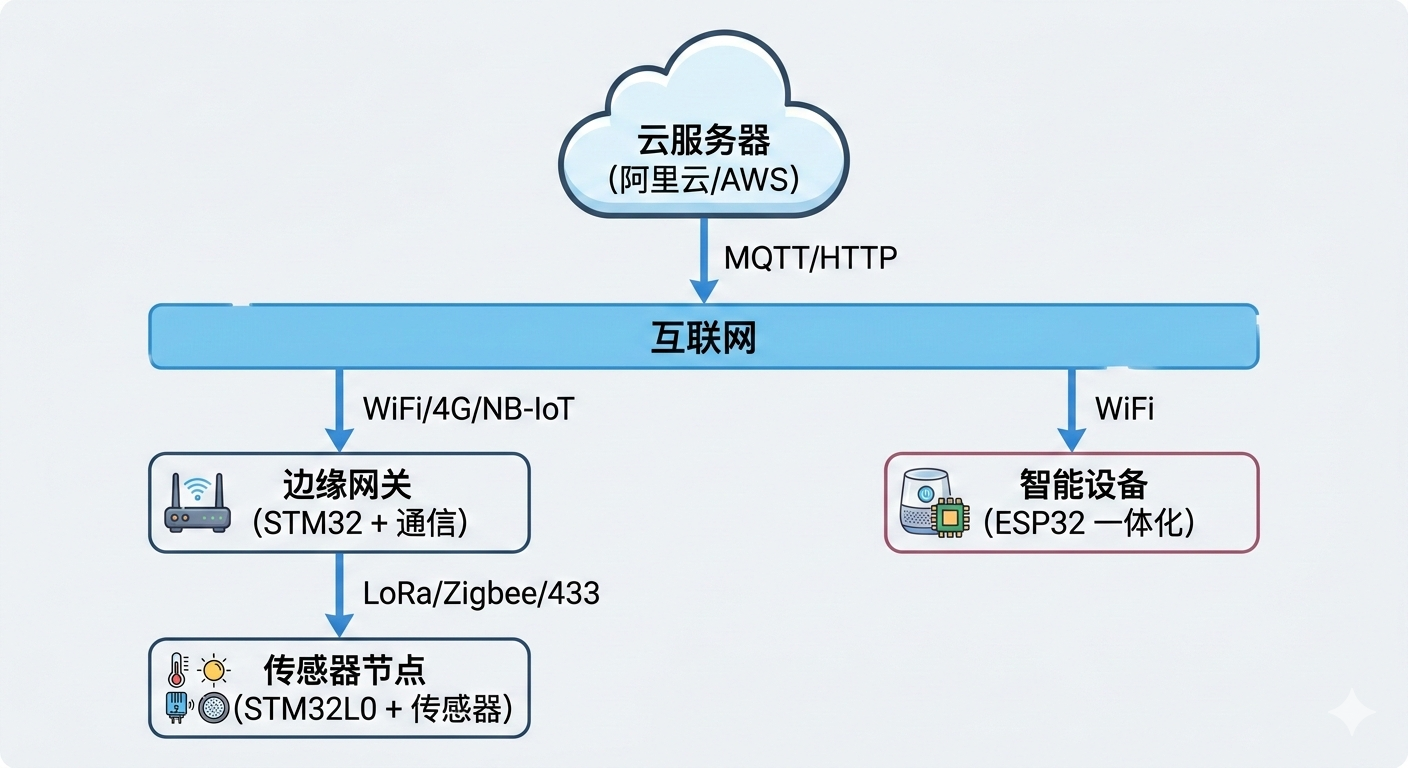

物联网设备的典型架构：

上图由AI生成

3.7 医疗设备

医疗设备对精度和可靠性要求很高，是单片机的重要应用领域。

设备	主要技术	特殊要求
电子血压计	压力传感器（ADC）、气泵控制（PWM）、算法	测量精度、认证
血糖仪	电化学传感器（模拟前端）、显示、存储	一致性、稳定性
心电仪	高精度 ADC、滤波算法、波形显示	低噪声、高精度
呼吸机	压力/流量传感器、电机控制（PID）、报警	高可靠性、安全冗余
输液泵	步进电机精确控制、气泡检测、多重保护	功能安全

NOTE

医疗设备通常需要通过严格的认证（如 FDA、CE 医疗），开发周期较长，但利润率也较高。如果你对医疗电子感兴趣，可以关注 STM32 的医疗应用方案。

3.8 创客热门项目

作为学习者，以下是一些适合练手的项目：

项目	难度	涉及知识
LED 点阵屏	★☆☆☆☆	GPIO、定时器
智能温控风扇	★★☆☆☆	ADC（温度传感器）、PWM
简易示波器	★★★☆☆	ADC（高速采样）、LCD 显示
平衡小车	★★★★☆	I2C/SPI（陀螺仪）、PWM（电机）、PID 控制
四轴无人机	★★★★★	IMU、PWM（电调）、PID/姿态解算
智能家居网关	★★★★☆	WiFi、MQTT、多种传感器

TIP

项目选择建议

学习嵌入式，做项目是最快的进步方式。建议按照以下顺序：

1. 先完成本教程的基础实验（点灯、按键、串口等）
2. 选择一个感兴趣的项目，边做边学
3. 遇到问题就去查资料，这个过程会让你快速成长
4. 完成项目后，写一个总结文档，巩固所学知识

3.9 身边的单片机小练习

下次当你使用某个电子设备时，不妨思考一下：

• 它里面有没有单片机？
• 单片机大概需要完成哪些功能？
• 需要用到哪些外设（GPIO、ADC、UART、PWM...）？
• 对实时性、功耗、成本有什么要求？

这种思考方式会帮助你建立【嵌入式思维】，让你更好地理解为什么要学习这些知识。

思考练习：

1. 电动车充电器：

   • 需要检测什么信号？（电压、电流、温度）
   • 如何控制充电过程？（恒流→恒压）
   • 使用什么通信方式显示状态？（段码 LCD？LED？）

2. 智能门铃：

   • 按键触发后要做什么？（发送 WiFi 通知？响铃？）
   • 如何实现低功耗待机？
   • 如果加上摄像头，对 MCU 性能有什么要求？

3. 你身边还有什么设备可能使用了单片机？

看完这些应用场景后，再回到工程选型和学习路线，就更容易理解为什么有些项目适合 MCU，有些项目更适合树莓派、PLC 或 Linux 级平台。

四 单片机和常见计算平台的区别

4.1 单片机和普通电脑有什么区别？

很多同学会问：既然单片机能写程序，电脑也能写程序，它们本质上是不是一样？

从 都是计算机系统 这个角度看，它们确实有相通之处：都有 CPU、存储器、输入输出和程序。但工程定位完全不同。

对比项	单片机 MCU	普通电脑 PC
主要目标	控制设备、采集信号、实时响应	通用计算、办公、娱乐、复杂软件
启动方式	上电后直接运行固件	BIOS/UEFI 引导操作系统
操作系统	可裸机运行，也可运行 RTOS	一般运行 Windows/Linux/macOS
存储规模	KB 到 MB 级 Flash/RAM	GB 到 TB 级内存/硬盘
外设接口	GPIO、ADC、PWM、UART、SPI、I2C 等	USB、PCIe、显示器、网卡、硬盘等
实时性	强，能微秒级响应外部事件	通用系统实时性较弱
功耗	mW 到 W 级	十几 W 到几百 W
成本	几毛到几十元常见	几百到几千元

普通电脑像一个多功能办公室，什么都能干，但成本高、功耗高、启动复杂。

单片机像一个专门训练过的值班员，任务单一，但反应快、成本低、能一直守在那里。

4.2 单片机和树莓派有什么区别？

树莓派这类板子一般叫 SBC，也就是单板计算机（Single Board Computer）。它更接近一台小电脑，通常运行 Linux。我们立创开发板推出的泰山派系列开发板和树莓派是同一定位。

树莓派适合：

• 图形界面。
• Python 应用。
• 网络服务。
• 图像处理。
• AI 推理。
• 文件系统和复杂协议。

单片机适合：

• 精确控制 GPIO。
• 产生稳定 PWM。
• 微秒级定时。
• 低功耗待机。
• 直接采集 ADC。
• 控制电机、电源、传感器。

在实际项目里，两者经常配合使用：

• 树莓派负责上层业务、视觉、网络、数据库。
• 单片机负责底层实时控制、电机、传感器、安全保护。

比如一台智能小车，上层可以用树莓派做摄像头识别，下层用 STM32 控制电机和编码器。这样分工比让树莓派直接控制所有实时信号更稳。

4.3 单片机和 PLC 有什么区别？

PLC（Programmable Logic Controller，可编程逻辑控制器）在工业现场很常见。它本质上也是控制器，但定位和单片机不同。

对比项	单片机	PLC
主要用户	嵌入式工程师、电子工程师	电气工程师、自动化工程师
开发方式	C/C++、汇编、RTOS、寄存器、驱动	梯形图、功能块、结构化文本
硬件形态	芯片或开发板，需要自己设计电路	工业模块化设备，接线即可用
环境适应	取决于设计能力	工业抗干扰能力强
成本	大批量成本低	单台成本较高
灵活性	高，可深度定制	适合标准工业控制

如果你要做一个消费电子产品、传感器节点、电机控制板，通常会用单片机。

如果你要做工厂产线控制、标准电柜、工业设备联锁，PLC 往往更省心，会更稳定。

4.4 单片机和 MPU、SoC 的区别

在芯片选型时还会遇到几个概念：

• MCU：微控制器，片上集成 Flash、SRAM 和丰富控制外设。
• MPU：微处理器，通常需要外接 DDR、Flash/EMMC，适合跑 Linux。
• SoC：片上系统，集成 CPU、GPU、NPU、视频编解码、复杂高速接口等。

简单理解：

控制类任务：优先 MCU
复杂操作系统和应用：考虑 MPU/SoC
两者都有：MCU + MPU 分工协作

对于本教程使用的天空星 STM32F407 来说，它属于典型的高性能 MCU，而不是 Linux 级别的 MPU。泰山派开发板上面的RK3576和RK3576都属于MPU。

明确了不同平台的定位之后，下一步就要看 MCU 自身的核心参数：比如 8 位、32 位、64 位到底是什么意思，以及这些数字会怎样影响编程、存储器和芯片选型。

---

五 8 位、32 位、64 位，说的是什么？

我们经常听到 8 位单片机 、 2 位单片机、 64 位电脑 这样的说法，这里的 位 到底指什么？

5.1 位宽：数据处理的"车道宽度"

这里的【位】指的是处理器的数据位宽，更具体地说，是 CPU 内部寄存器的宽度 以及 数据总线的宽度。

你可以把它想象成公路的车道数：

• 8 位：就像一条 8 车道的公路，CPU 一次能处理 8 位（1 字节）的数据。
• 16 位：16 车道，一次处理 16 位（2 字节）。
• 32 位：32 车道，一次处理 32 位（4 字节）。
• 64 位：64 车道，一次处理 64 位（8 字节）。

车道越宽，单位时间内能通过的 车辆（数据）就越多，处理效率就越高。

5.1.1 位宽的具体体现

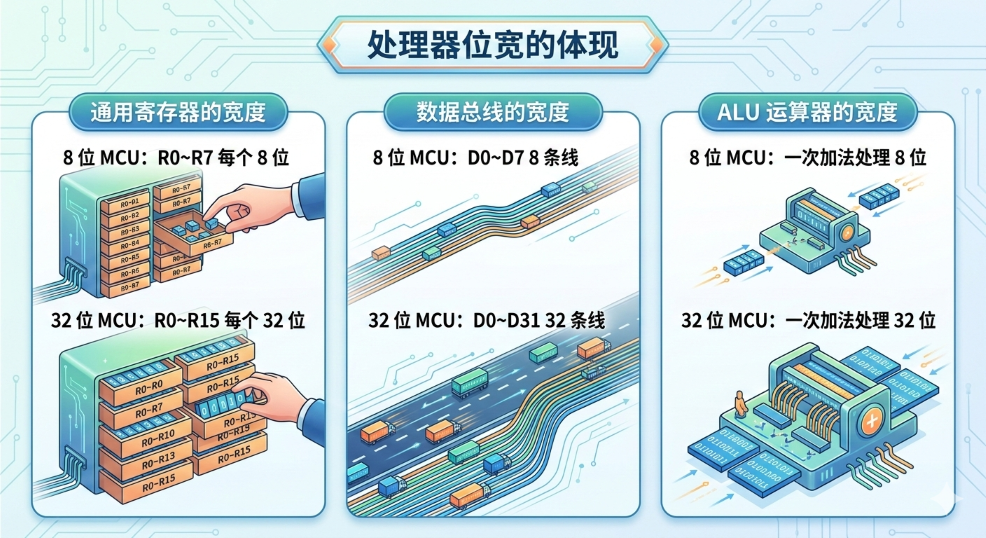

位宽体现在 CPU 的多个方面：

上图由AI生成

通俗解释：

位宽	一次能处理的数据	数值范围	类比
8 位	1 字节	0 ~ 255	一只手数数（0~10）
16 位	2 字节	0 ~ 65，535	两只手数数
32 位	4 字节	0 ~ 4，294，967，295	一个计算器
64 位	8 字节	0 ~ 18，446，744，073，709，551，615	一台超级计算器

5.1.2 位宽对编程的影响

位宽直接影响我们在编程时使用的数据类型。让我们看一个具体例子：

// 8 位单片机上
unsigned char a = 200;    // 8 位变量，范围 0-255，正常
unsigned char b = 100;
unsigned char sum = a + b; // 结果 300，但 8 位只能存 0-255！
                           // 实际得到 300 - 256 = 44（溢出）

// 32 位单片机上
uint32_t a = 200;          // 32 位变量
uint32_t b = 100;
uint32_t sum = a + b;      // 结果 300，完全没问题

WARNING

数据溢出是嵌入式编程中常见的 Bug 来源！在 8 位单片机上处理较大的数值时，必须特别注意变量类型的选择。即使在 32 位单片机上，也要养成检查数据范围的习惯。当然我上面举的这个例子可能不太符合，毕竟8位单片机在实际编程时也是可以用32位变量的，只是他不能在一次指令周期处理完而已。

位宽与运算效率的关系：

// 假设我们要计算一个 32 位整数的平方
uint32_t x = 12345;
uint32_t result = x * x;

// 在 8 位单片机上：
// - CPU 一次只能处理 8 位
// - 32 位乘法需要拆成多次 8 位运算
// - 可能需要几十甚至上百个时钟周期

// 在 32 位单片机上：
// - CPU 一次就能处理 32 位
// - 一条 MUL 指令就能完成
// - 只需要几个时钟周期

5.2 各个位宽的典型代表

位宽	典型产品	应用场景	代表性能
8 位	Intel 8051、AVR ATmega、PIC16、STC	简单控制、低成本应用	1x
16 位	MSP430、dsPIC、部分老式 x86	低功耗、信号处理	2-4x
32 位	STM32、ESP32、NXP LPC、TI TM4C	主流嵌入式应用	10-100x
64 位	Intel/AMD x64、ARM Cortex-A 系列（手机、服务器）	PC、手机、服务器	100-1000x

5.2.1 各位宽详细介绍

8 位单片机：

• 代表产品：Intel 8051、Atmel AVR（如 ATmega328P，Arduino 用的芯片）、Microchip PIC、STC 宏晶
• 主频范围：通常 1 MHz ~ 50 MHz
• RAM 大小：通常 128 字节 ~ 几 KB
• 适用场景：
  • LED 控制、简单的按键检测
  • 小家电控制（如电风扇、简单遥控器）
  • 成本敏感的大批量产品
  • 教学和入门学习

16 位单片机：

• 代表产品：TI MSP430、Microchip dsPIC、部分早期 Intel x86
• 主频范围：通常 8 MHz ~ 80 MHz
• RAM 大小：通常 几 KB ~ 几十 KB
• 适用场景：
  • 超低功耗应用（如电池供电的传感器节点）
  • 需要一定数学运算的场合（DSP 功能）
  • 仪器仪表

NOTE

16 位单片机曾经是一个重要的 过渡 品类，但随着 32 位单片机价格下降，16 位市场逐渐萎缩。目前主要在超低功耗和特定 DSP 应用领域还有一席之地。

32 位单片机：

• 代表产品：STM32、ESP32、NXP LPC、TI TM4C、Renesas RA、GD32、HC32 等
• 主频范围：通常 24 MHz ~ 480 MHz
• RAM 大小：通常 几十 KB ~ 几百 KB，部分高端型号可达 1MB+
• 适用场景：
  • 几乎所有现代嵌入式应用
  • 物联网设备、工业控制
  • 消费电子、可穿戴设备
  • 需要运行 RTOS 的复杂系统
  • 图形界面、触摸屏

64 位处理器：

• 代表产品：Intel Core、AMD Ryzen（PC）、ARM Cortex-A（手机、树莓派）
• 主频范围：通常 1 GHz ~ 5 GHz
• RAM 大小：通常 几 GB ~ 几百 GB
• 适用场景：
  • 个人电脑、笔记本
  • 智能手机、平板电脑
  • 服务器、云计算
  • 需要运行完整操作系统（Windows、Linux、macOS、Android）

TIP

如何选择位宽？

• 如果是简单控制，成本第一：选 8 位
• 如果需要超低功耗，续航第一：考虑 16 位（如 MSP430）或 32 位低功耗系列（如 STM32L）
• 如果是一般嵌入式应用：选 32 位（如 STM32）
• 如果需要运行完整操作系统：选 64 位（如树莓派、手机 SoC）

5.3 位宽与寻址能力

位宽还影响寻址能力，即 CPU 能直接访问的内存地址空间大小。

5.3.1 寻址能力计算

地址总线位宽决定了 CPU 能访问多少个不同的内存地址：

• 8 位地址总线：$2^8$ = 256 个地址 = 256 字节
• 16 位地址总线：$2^{16}$ = 65，536 个地址 = 64KB
• 20 位地址总线：$2^{20}$ = 1，048，576 个地址 = 1MB（早期 x86 PC）
• 32 位地址总线：$2^{32}$ = 4，294，967，296 个地址 = 4GB
• 64 位地址总线：$2^{64}$ = 16 EB（艾字节，${10}^{18}$ 字节）

IMPORTANT

这就是为什么 32 位 Windows 最多只能识别约 4GB 内存——32 位地址总线最多只能访问 4GB 的地址空间。如果你的电脑装了 8GB 内存但用的是 32 位系统，有一半内存是 看不到 的！

5.3.2 STM32 的存储器映射

对于单片机来说，STM32F407 是 32 位单片机，它的地址总线是 32 位的，理论上可以访问 4GB 的地址空间。虽然它实际只有几百 KB 的 Flash 和 RAM，但 4GB 的地址空间被用来统一编址：Flash、RAM、外设寄存器、系统控制块等都被映射到这 4GB 的不同区域。

STM32F407 的存储器映射（简化版）：

地址范围	大小	用途
0x0000_0000 ~ 0x0007_FFFF	512KB	Flash 程序存储器
0x0800_0000 ~ 0x080F_FFFF	1MB	Flash 别名区（用于启动）
0x1FFF_0000 ~ 0x1FFF_7FFF	32KB	系统存储器（ST 出厂固化的 Bootloader）
0x2000_0000 ~ 0x2001_FFFF	128KB	SRAM（主 RAM）
0x2002_0000 ~ 0x2002_FFFF	64KB	SRAM（CCM，仅 CPU 可访问，DMA无法访问）
0x4000_0000 ~ 0x4007_FFFF	512KB	APB1 外设寄存器
0x4001_0000 ~ 0x4007_FFFF	448KB	APB2 外设寄存器
0x4002_0000 ~ 0x4007_FFFF	384KB	AHB1 外设寄存器
0xE000_0000 ~ 0xE00F_FFFF	1MB	Cortex-M4 内核外设（NVIC、SysTick 等）

TIP

在后面的章节【如何理解寄存器】中，我们会详细介绍 STM32 的存储器映射和统一编址的概念。理解这个映射对于理解寄存器操作非常重要！

5.3.3 一个具体的例子

让我们通过一个例子来理解存储器映射的实际意义：

// 假设我们要控制 GPIOA 的第 0 个引脚

// 方法1：直接使用地址（不推荐，仅为说明原理）
// GPIOA 的 ODR 寄存器地址是 0x40020014
volatile uint32_t *GPIOA_ODR = (volatile uint32_t *)0x40020014;
*GPIOA_ODR |= (1 << 0);  // 将 PA0 置高

// 方法2：使用 ST 提供的头文件定义（推荐）
// 头文件中已经定义了 GPIOA 结构体指向 0x40020000
GPIOA->ODR |= (1 << 0);  // 同样的效果，但代码更清晰

// 方法3：使用专门的位操作寄存器（最推荐）
GPIOA->BSRR = (1 << 0);  // 使用 BSRR 寄存器，原子操作

地址 0x40020014 是怎么来的？

• 0x40000000：外设基地址
• 0x00020000：GPIOA 相对于外设基地址的偏移
• 0x00000014：ODR 寄存器相对于 GPIOA 基地址的偏移
• 合计：0x40020014

这就是统一编址的威力——所有资源（Flash、RAM、外设）都在同一个地址空间中，用相同的方式访问。

这部分内容我在【8】认识GPIO | 立创开发板技术文档中心部分有详细讲解。

六 ARM 公司与 ST 公司的关系

学习 STM32，你会频繁看到两个名字：ARM 和 ST。它们是什么关系呢？理解这两家公司的关系，有助于你更好地理解整个嵌入式行业的生态。

6.1 ARM 公司：不卖芯片的芯片巨头

ARM（Advanced RISC Machines） 是一家英国公司，总部位于剑桥，但它非常特别——ARM 公司自己不生产芯片！但是看最近的新闻好像要开始做AI芯片了。

6.1.1 ARM 的商业模式

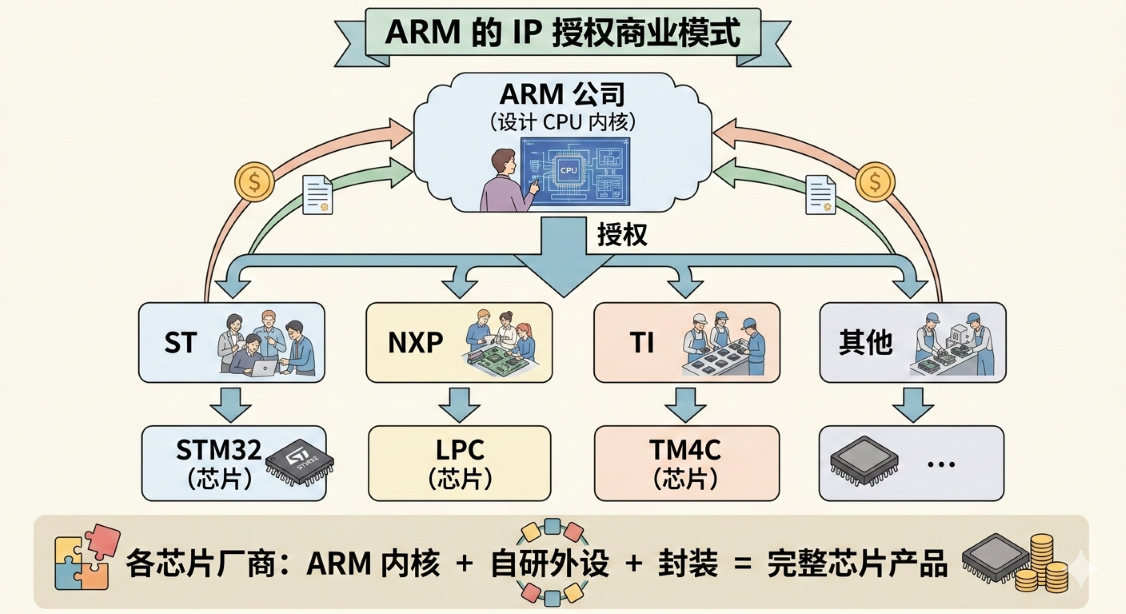

ARM 公司的商业模式是设计 CPU 内核架构，然后将设计授权（License）给其他芯片厂商使用。这些厂商拿到授权后，在 ARM 内核的基础上，添加自己的外设（如 GPIO、UART、USB 等），封装成完整的芯片产品出售。

这种模式被称为 IP（Intellectual Property）授权，ARM 是这一模式的先驱和佼佼者。

上图由AI生成

ARM 的授权模式分类：

授权类型	说明	典型客户
处理器授权	直接使用 ARM 设计好的内核 IP	ST、NXP、TI 等（大多数厂商）
架构授权	只授权指令集，可自行设计微架构	Apple（M 系列芯片）、高通（Kryo）
灵活接入授权	针对初创企业，降低门槛	各种小型芯片公司

TIP

为什么这种模式能成功？

设计一个现代 CPU 内核需要巨额投资（数亿美元级别）和多年时间。如果每个芯片厂商都自己从头设计 CPU，成本太高、风险太大。ARM 模式让各厂商可以 站在巨人的肩膀上 ，专注于自己擅长的领域（外设设计、工艺制造），最终让消费者受益。

6.1.2 ARM 的历史简述

年份	里程碑
1983	Acorn 公司开始设计 ARM 处理器（当时叫 Acorn RISC Machine）
1985	第一款 ARM 处理器 ARM1 诞生
1990	ARM 从 Acorn 分拆出来，成为独立公司
1991	ARM6 处理器用于 Apple Newton PDA
2004	ARM Cortex 系列发布（Cortex-A、R、M）
2016	日本软银以 320 亿美元收购 ARM
2020	英伟达宣布收购 ARM（后于 2022 年失败）
2023	ARM 在纳斯达克上市，市值超 500 亿美元

6.1.3 ARM 的主要产品线

ARM 的主要产品线：

内核系列	定位	典型应用	主频范围
Cortex-A	高性能应用处理器	手机、平板、智能电视	1~3 GHz
Cortex-R	实时处理器	汽车电子、硬盘控制器	200~1000 MHz
Cortex-M	微控制器（单片机）	STM32、NXP LPC、TI TM4C	24~480 MHz

Cortex-M 系列详细对比：

STM32 使用的就是 Cortex-M 系列内核，其中各型号有不同定位：

内核	发布年份	特点	典型应用	STM32 对应系列
Cortex-M0	2009	极低功耗，最小面积	传感器节点、简单控制	STM32F0、STM32G0
Cortex-M0+	2012	M0 改进版，更低功耗	可穿戴设备、电池供电产品	STM32L0
Cortex-M3	2004	经典平衡型，性能/功耗均衡	工业控制、消费电子	STM32F1、STM32F2、STM32L1
Cortex-M4	2010	带 DSP 和可选 FPU	音频处理、电机控制、无人机	STM32F4、STM32L4、STM32G4
Cortex-M7	2014	高性能，6 级流水线，带 Cache	高端 HMI、复杂算法	STM32F7、STM32H7
Cortex-M33	2016	带 TrustZone 安全特性	安全物联网、支付设备	STM32L5、STM32U5
Cortex-M55	2020	面向 AI/ML，带 Helium（MVE）	边缘 AI、机器学习	未来新产品

我们天空星开发板使用的 STM32F407 搭载的就是 Cortex-M4 内核，主频高达 168 MHz，自带硬件 FPU，性能强劲。

IMPORTANT

Cortex-M4 的 FPU（浮点运算单元）

Cortex-M4 可选配硬件 FPU，STM32F407 就配备了 FPU。这意味着：

• 浮点运算（如 float a = 3.14 * 2.5;）可以在硬件中直接完成
• 相比软件模拟，速度提升 10~50 倍
• 对于需要大量浮点运算的应用（如姿态解算、FFT 变换）非常重要

使用 FPU 需要在编译器中正确配置，我们会在后续章节中讲解。

6.2 ST 公司：STM32 的缔造者

意法半导体（STMicroelectronics，简称 ST） 是一家总部位于瑞士日内瓦的跨国半导体公司，由意大利的 SGS 和法国的 Thomson 半导体于 1987 年合并而成。

ST 是全球领先的半导体厂商之一，产品线覆盖模拟芯片、传感器、功率器件、微控制器等多个领域。其中，STM32 系列微控制器是 ST 最知名的产品之一。

6.2.1 ST 公司概况

项目	信息
全称	STMicroelectronics（意法半导体）
成立时间	1987 年（SGS + Thomson 合并）
总部	瑞士日内瓦
员工数	约 50，000 人（2023 年）
年营收	约 160 亿美元（2022 年）
主要产品	微控制器、传感器、功率器件、模拟芯片、汽车电子
上市地点	纽约证券交易所（NYSE: STM）、巴黎泛欧交易所

6.2.2 STM32 的诞生与发展

STM32 的诞生：

2007 年，ST 获得 ARM 公司的 Cortex-M3 内核授权，推出了第一款 STM32 产品——STM32F103。凭借出色的性价比和丰富的生态（完善的开发工具、库函数、文档、社区），STM32F103 迅速成为"爆款"，至今仍是很多入门者的首选。

STM32 发展时间线：

年份	里程碑
2007	推出 STM32F1 系列（Cortex-M3），开创 STM32 时代
2011	推出 STM32F4 系列（Cortex-M4），带硬件 FPU
2012	推出 STM32L0/L1 系列，主打超低功耗
2014	推出 STM32F7 系列（Cortex-M7），性能大幅提升
2015	推出 STM32CubeMX 图形化配置工具
2017	推出 STM32H7 系列，主频高达 480 MHz
2019	推出 STM32G0/G4 系列，更新主流产品线
2020	推出 STM32L5/U5 系列（Cortex-M33），带安全特性
2021	推出 STM32CubeIDE 2.0，完善开发工具链
2023	STM32 累计出货超过 100 亿颗！

此后，ST 陆续推出了基于 Cortex-M0、M0+、M4、M7、M33 等内核的 STM32 产品线，覆盖从超低功耗到高性能的各种应用场景。

6.2.3 STM32 产品系列一览

STM32 产品线非常丰富，可以按照定位分为几大类：

系列	内核	主频	定位	典型应用
STM32F0	Cortex-M0	48 MHz	入门级，替代 8/16 位	简单控制、成本敏感
STM32G0	Cortex-M0+	64 MHz	F0 升级版	消费电子、工业
STM32F1	Cortex-M3	72 MHz	经典入门	教学、通用控制
STM32F2	Cortex-M3	120 MHz	F1 升级版	需要加密、安全
STM32L0	Cortex-M0+	32 MHz	超低功耗	电池供电、传感器
STM32L1	Cortex-M3	32 MHz	低功耗	手持设备、仪表
STM32L4	Cortex-M4	80 MHz	低功耗+高性能	可穿戴、医疗
STM32L5	Cortex-M33	110 MHz	低功耗+安全	IoT、支付设备
STM32U5	Cortex-M33	160 MHz	超低功耗+安全	边缘 AI、高端 IoT
STM32F3	Cortex-M4	72 MHz	混合信号	电机控制、电源
STM32F4	Cortex-M4	168 MHz	高性能	无人机、HMI、音频
STM32G4	Cortex-M4	170 MHz	F3/F4 升级版	电机控制、数字电源
STM32F7	Cortex-M7	216 MHz	高端	图形界面、工业
STM32H7	Cortex-M7	480 MHz	旗舰级	高端 HMI、视频处理

NOTE

我们使用的 STM32F407 属于 STM32F4 系列，是 ST 的高性能系列产品。它具有：

• 168 MHz 主频（可超频到 180 MHz）
• Cortex-M4 内核，带硬件 FPU
• 128 KB SRAM + 64 KB CCM
• 512 KB ~ 2 MB Flash
• 丰富的外设：USB OTG、CAN、以太网、SDIO、FSMC 等

这使得 STM32F407 非常适合学习——性能足够强，可以做很多有趣的项目；同时价格适中，不会造成学习成本负担。

6.2.4 ST 的生态系统

ST 不仅提供芯片，还提供了完整的开发生态系统：

资源	说明
STM32CubeIDE	免费的集成开发环境，基于 Eclipse
STM32CubeMX	图形化配置工具，自动生成初始化代码
HAL 库	硬件抽象层库，简化外设操作
LL 库	底层库，接近寄存器操作，效率更高
STM32Cube 固件包	每个系列都有对应的固件包，包含例程
开发板	Nucleo、Discovery 系列官方开发板
ST-LINK	官方调试器/编程器
官方论坛	ST 社区论坛，有工程师答疑
文档资料	数据手册、参考手册、应用笔记，质量很高

TIP

生态系统的重要性

选择一款单片机，不仅要看芯片本身的性能，更要看它的生态系统。好的生态意味着：

• 遇到问题容易找到解决方案（教程、论坛、例程）
• 开发工具完善，减少踩坑时间
• 有大量现成的库和驱动可以使用
• 找工作时，更多公司在用

STM32 的生态系统是目前 32 位单片机中最完善的，这也是它成功的关键因素之一。

6.3 两者的关系总结

用一句话概括：

ARM 提供 心脏 （CPU 内核），ST 提供 身体（外设、封装、工具链）。

6.3.1 从设计到你手中的完整链条

让我们用一张图来展示 STM32F407 芯片从设计到你手中的完整过程：

上图由AI生成

6.3.2 这种分工合作的优势

这种分工合作的模式，让 ARM 可以专注于内核的创新和优化，而各芯片厂商可以发挥自己在外设设计、工艺制造、市场推广方面的优势，最终让消费者受益。

参与者	专注领域	优势
ARM	CPU 内核设计	世界顶级的处理器架构团队，持续创新
ST	外设设计、系统集成	丰富的外设 IP、成熟的工艺、完善的生态
晶圆厂	芯片制造	先进的制造工艺、大规模生产能力
开发板厂商	应用方案	立创开发板贴近用户需求、提供学习和原型验证平台

NOTE

为什么不同厂商的 Cortex-M4 芯片不完全兼容？

虽然 STM32F4、GD32F4、N32G4 等芯片都使用 Cortex-M4 内核，但它们的外设是各家自己设计的。所以：

• CPU 指令集是兼容的（都是 ARM 指令集）
• 内核外设（NVIC、SysTick）是兼容的（ARM 定义的）
• 厂商外设（GPIO、UART、ADC 等）可能不兼容（各家自己设计的）

这就是为什么 GD32 和 STM32 虽然 高度兼容 ，但在细节上仍有差异。

七 国内外的 32 位单片机厂商

除了 ST 的 STM32，市面上还有很多优秀的 32 位单片机厂家。了解这些厂商，对于芯片选型、拓宽视野都很有帮助。

7.1 国际厂商

7.1.1 主要厂商一览

代表产品	内核	特点
STM32 系列	Cortex-M0/M0+/M3/M4/M7/M33	生态完善，市场占有率最高
LPC 系列、i.MX RT 系列	Cortex-M0+/M3/M4/M7	汽车电子、工业控制强势
MSP432、TM4C 系列	Cortex-M4	低功耗、模拟外设强
SAM 系列（原 Atmel）	Cortex-M0+/M4/M7	收购 Atmel 后产品线丰富
XMC、PSoC 系列	Cortex-M0/M4	工业、汽车、电机控制
RA 系列	Cortex-M4/M33	工业控制、IoT
EFM32 系列	Cortex-M0+/M3/M4	低功耗、无线
nRF52、nRF53 系列	Cortex-M4/M33	蓝牙低功耗（BLE）首选

7.1.2 各厂商详细介绍

ST（意法半导体）

• 总部：瑞士日内瓦
• 优势：生态系统最完善，文档质量高，社区活跃，产品线覆盖全面
• 劣势：价格相对较高，2021 年疫情期间缺货严重
• 推荐场景：学习入门、通用嵌入式开发、需要完善技术支持的项目

NXP（恩智浦）

• 总部：荷兰埃因霍温
• 前身：飞利浦半导体，2015 年收购飞思卡尔
• 优势：汽车电子领域龙头，工业控制经验丰富，i.MX RT 系列性能强劲
• 推荐场景：汽车电子、工业控制、需要高性能 MCU 的应用

TI（德州仪器）

• 总部：美国德克萨斯州达拉斯
• 优势：模拟外设（ADC、DAC、运放）业界领先，低功耗技术成熟
• 推荐场景：需要高精度模拟信号处理、超低功耗应用

Nordic

• 总部：挪威奥斯陆
• 优势：蓝牙低功耗（BLE）领域绝对领先，SDK 完善
• 推荐场景：蓝牙设备、可穿戴、无线传感器

7.2 国产厂商

近年来，国产 32 位单片机发展迅猛，在性价比和本土支持方面具有优势。特别是在 2020-2022 年芯片短缺期间，国产芯片为很多企业解决了燃眉之急。我们的天空星核心板在设计之初就考虑到了国产替代，也同步推出了GD32版本和HC32版本，他们用的都是同一块PCB，只不过上面贴的器件不一样。

7.2.1 主要厂商一览

厂商	代表产品	内核	特点
兆易创新 (GigaDevice)	GD32 系列	Cortex-M3/M4/M23/M33	与 STM32 高度兼容，性价比高
华大半导体 (HDSC)	HC32 系列	Cortex-M0+/M4	低功耗、工业应用
航顺芯片 (HK32)	HK32 系列	Cortex-M0/M3	替代 STM32F0/F1
灵动微电子 (MindMotion)	MM32 系列	Cortex-M0/M3	电机控制、工业
国民技术 (Nations)	N32 系列	Cortex-M4	安全芯片、加密
中微半导体 (CMS)	CMS32 系列	Cortex-M0+	家电、消费电子
沁恒微电子 (WCH)	CH32V/F 系列	RISC-V / Cortex-M3	低成本、USB 特色
先楫半导体 (HPMicro)	HPM6000 系列	RISC-V	高性能 RISC-V，工业实时
博流智能 (Bouffalo Lab)	BL602、BL808 系列	RISC-V	WiFi/蓝牙、AIoT
Espressif (乐鑫)	ESP32 系列	Xtensa LX6/LX7 或 RISC-V	WiFi/蓝牙，IoT 热门

7.2.2 重点国产芯片介绍

GD32（兆易创新）

GD32 是国产 32 位 MCU 的代表，与 STM32 高度兼容：

对比项	GD32F103	STM32F103
内核	Cortex-M3	Cortex-M3
主频	108 MHz	72 MHz
Flash	16KB ~ 3MB	16KB ~ 1MB
RAM	6KB ~ 96KB	6KB ~ 96KB
价格	较低	较高
兼容性	引脚/寄存器高度兼容	-

NOTE

GD32 的 超频

你可能注意到 GD32F103 的主频是 108 MHz，而 STM32F103 只有 72 MHz。这是因为 GD32 使用了更先进的制造工艺，在保持兼容的同时提升了性能。但这也意味着在某些时序敏感的场合，可能需要调整参数。

CH32（沁恒微电子）

沁恒微电子的 CH32 系列以超低成本和USB 特性著称：

• CH32V003：RISC-V 内核，48 MHz，只需几毛钱！
• CH32F103：Cortex-M3 内核，与 STM32F103 兼容
• 特色：内置 USB，不需要外部 USB 芯片

HPM（先楫半导体）

先楫是国产高性能 RISC-V MCU 的代表：

• HPM6750：双核 RISC-V，主频高达 816 MHz！
• 定位：工业实时控制、电机驱动、高端 HMI
• 特点：与 STM32H7 同等性能，但采用开源的 RISC-V 架构

Espressif（乐鑫）

• 总部：中国上海（但产品面向全球）
• 优势：高性价比 WiFi/蓝牙 SoC，ESP32 是 IoT 领域的明星产品
• 推荐场景：WiFi 联网项目、智能家居、物联网原型

TIP

如何选择芯片厂商？

不同厂商有不同的强项：

• 通用开发、学习入门 → STM32
• 汽车电子、工业控制 → NXP、Infineon
• 蓝牙设备 → Nordic
• WiFi 联网 → Espressif ESP32
• 超低功耗 → TI MSP430、STM32L、Silicon Labs EFM32
• 成本敏感 → 国产芯片（GD32、CH32 等）

7.2.3 为什么要关注国产芯片？

1. 供应链安全：2020-2022 年的芯片短缺让很多企业意识到，不能只依赖进口芯片
2. 性价比：同等性能下，国产芯片通常更便宜
3. 技术支持：国产厂商提供中文文档、本地 FAE 支持，沟通更顺畅
4. 政策支持：国家鼓励使用国产芯片，部分项目有要求
5. 技术进步：国产芯片的质量和性能已经接近甚至赶上国际水平

IMPORTANT

学习建议

虽然国产芯片发展迅速，但对于初学者，我们仍然推荐先学习 STM32：

• STM32 的学习资料最丰富，遇到问题容易找到答案
• STM32 的生态最完善，开发效率高
• 学会 STM32 后，迁移到 GD32 等国产芯片非常容易（很多是兼容的）
• STM32 在求职市场上认可度最高

等你熟练掌握 STM32 后，再学习其他芯片会事半功倍。天空星核心板也有国内芯片版本，大家学习好STM32版本天空星之后也可以去试试我们的国产芯片版本。

7.3 RISC-V：新兴的开源架构

在介绍国产厂商时，你可能注意到很多产品使用了 RISC-V 内核。RISC-V 是近年来兴起的开源指令集架构，值得关注。

7.3.1 RISC-V 简介

项目	说明
全称	Reduced Instruction Set Computing - V（第五代精简指令集）
诞生	2010 年，加州大学伯克利分校
特点	完全开源，任何人都可以免费使用，无需支付授权费
现状	获得阿里、华为、谷歌等巨头支持，生态快速发展

7.3.2 RISC-V vs ARM

对比项	ARM	RISC-V
授权费用	需要支付高昂授权费	免费开源
生态成熟度	非常成熟	快速发展中
工具链	完善	基本完善（GCC、LLVM）
厂商支持	几乎所有主流厂商	阿里平头哥、沁恒、先楫、博流等
适合场景	商业产品首选	成本敏感、需要定制化

TIP

RISC-V 的未来

很多人认为 RISC-V 会成为 ARM 的有力竞争者。对于学习者来说：

• 目前阶段，建议以 ARM（STM32）为主，资料多、工作机会多
• 关注 RISC-V 的发展，可以在学有余力时尝试 CH32V、ESP32-C3 等 RISC-V 产品
• 核心的嵌入式思想（GPIO、中断、定时器等）在任何架构上都是通用的

八 单片机内部到底有什么？

8.1 CPU：负责执行指令的大脑

CPU 是单片机里真正执行程序的部分。

我们写的 C 代码：

led_on();
delay_ms(500);
led_off();

最终会被编译器转换成 CPU 能理解的机器指令。CPU 一条条取出这些指令，然后执行对应操作。

CPU 做的事情大致包括：

• 从 Flash 中取指令。
• 对寄存器和内存中的数据进行计算。
• 根据条件跳转到不同代码位置。
• 读写外设寄存器。
• 响应中断。

天空星 STM32F407 使用的是 ARM Cortex-M4F 内核，带硬件浮点单元 FPU 和 DSP 指令。对于控制算法、滤波、姿态解算、音频处理等任务，比很多入门级 MCU 更有优势。

NOTE

Cortex-M4F 里的 F 代表 Floating-point，也就是硬件浮点支持，它在做浮点运算时效率更高。

8.1.1 CPU 执行程序的三个基本动作

为了让初学者真正理解 CPU 在干什么，我们可以把 CPU 执行程序简化成三个动作：

1. 取指令（Fetch）：从 Flash 或 SRAM 中取出下一条要执行的机器指令。
2. 译码（Decode）：判断这条指令要做什么，是加法、跳转、读内存，还是写寄存器。
3. 执行（Execute）：真正完成这条指令对应的操作。

这个过程会不断重复：

取指令 -> 译码 -> 执行 -> 取下一条指令 -> 译码 -> 执行 -> ...

如果程序里有 if、while、函数调用、中断返回，本质上就是改变 下一条指令从哪里取 。

比如：

if (key_pressed)
{
    led_on();
}
else
{
    led_off();
}

CPU 并不是看懂了 按键 和 灯 的概念，它只是在执行一组比较、跳转、写寄存器的机器指令。真正让 LED 亮灭的，是最后那一步写 GPIO 外设寄存器。

8.1.2 寄存器不是只有外设寄存器

GPIO 寄存器、USART 寄存器、TIM 寄存器，这些都是外设寄存器。但 CPU 内部自己也有寄存器。

以 Cortex-M4 为例，它内部有通用寄存器、栈指针、链接寄存器、程序计数器和状态寄存器等。初学阶段不需要全部知道，但要先大概知道它们的作用：

CPU 内部寄存器	作用
R0~R12	通用寄存器，用来暂存计算数据和函数参数
SP	Stack Pointer，栈指针，指向当前栈顶
LR	Link Register，链接寄存器，保存函数返回地址
PC	Program Counter，程序计数器，指向下一条要执行的指令
xPSR	程序状态寄存器，保存条件标志、中断状态等

举个例子，当我们调用一个函数时，CPU 要知道函数执行完应该回到哪里，这个返回地址通常就会和 LR、栈有关。当发生中断时，CPU 会自动把一部分现场压入栈中，中断处理完再恢复现场。

TIP

初学者暂时不必深入汇编，但一定要知道 函数调用 和 中断响应 都不是凭空发生的，它们背后有 CPU 寄存器和栈在配合工作。这个认知对以后分析 HardFault、栈溢出和程序跑飞非常有用。

8.2 Flash：存放程序的仓库

Flash 是单片机内部的非易失性存储器。所谓非易失性，就是掉电后内容不会消失。

我们通过下载器或串口把程序烧录进去，本质上就是把编译后的机器码写入 Flash。

上电后，CPU 会从指定地址开始读取 Flash 里的指令并执行。对于大多数正常启动的 STM32 工程来说，程序就存放在内部 Flash 中。

常见问题：

• Flash 不够：程序太大、图片字库太多、协议栈太复杂。
• Flash 擦写次数有限：不适合频繁当普通存储使用。
• Flash 写入需要按页擦除：保存参数时要考虑磨损均衡和掉电保护。

工程师在实际项目中，经常会把 Flash 分区：

区域	用途
Bootloader 区	负责升级、校验和跳转到应用程序
App 区	存放主业务程序
参数区	存放设备配置、校准参数、序列号等
备份区	OTA 或双镜像升级时使用

初学阶段不需要马上实现这些，但要知道：Flash 不是只用来 放代码 ，在工程产品里还承担版本管理、参数保存和在线升级等任务。

8.3 SRAM：程序运行时的工作台

SRAM 是运行时内存，掉电后内容会丢失。

程序运行时，以下内容通常会放在 SRAM 中：

• 全局变量。
• 静态变量。
• 局部变量。
• 函数调用栈。
• 通信接收缓冲区。
• 图像、音频、传感器数据缓存。

如果 Flash 是仓库，SRAM 就是工作台。仓库里放的是长期保存的说明书和材料，工作台上放的是正在加工的数据。

初学者常见的一个问题是：代码明明编译通过，但一运行就异常，可能就是 SRAM 不够或者栈溢出。

例如下面这种写法在电脑上问题不大，但在单片机上就要谨慎：

void test(void)
{
    uint8_t big_buffer[100 * 1024];
}

如果你的 MCU 只有几十 KB SRAM，这样一个局部数组就可能直接把栈撑爆。

TIP

单片机开发要养成资源意识。每申请一个数组、每开一个任务栈、每加一个通信缓存，都要知道它大概占多少 RAM。

8.3.1 栈、堆、全局变量到底放在哪里？

很多 C 语言教程会讲栈、堆、全局变量，但如果不结合单片机内存，很容易停留在概念层面。

在单片机工程中，一个典型程序大致会被分成下面几类区域：

区域	常见位置	保存什么	特点
.text	Flash	机器指令、只读常量	掉电不丢失
.rodata	Flash	字符串常量、只读表格	不应在运行时修改
.data	Flash + SRAM	有初值的全局变量/静态变量	上电时从 Flash 拷贝到 SRAM
.bss	SRAM	初值为 0 的全局变量/静态变量	上电时清零
栈 Stack	SRAM	局部变量、函数调用现场、中断现场	通常从高地址向低地址增长
堆 Heap	SRAM	malloc 动态分配的内存	裸机项目中应谨慎使用

比如：

const uint8_t logo_data[] = {1, 2, 3};  // 通常放在 Flash
uint32_t boot_count = 1;                // 有初值，属于 .data
uint8_t rx_buffer[256];                 // 初值为 0，属于 .bss

void func(void)
{
    uint8_t temp[32];                   // 局部数组，通常在栈上
}

这里有一个容易忽略的点：.data 变量虽然运行时在 SRAM 中，但它的初始值也要占用一份 Flash。因为上电后启动代码要知道应该把什么初值拷贝到 SRAM。

8.3.2 为什么单片机项目不建议随便 malloc？

在 PC 程序里，malloc 很常见。但在资源较小的单片机裸机工程中，动态内存要谨慎使用。

原因主要有三点：

1. 内存总量小，分配失败的概率更高。
2. 长时间反复申请和释放，可能造成内存碎片。
3. 分配失败后如果处理不严谨，系统可能出现难以定位的异常。

这不是说单片机绝对不能用动态内存，而是要有边界。很多工程会采用以下策略：

• 初始化阶段一次性分配，运行中不再释放。
• 使用固定大小的内存池。
• 协议栈或 RTOS 内部使用动态内存，但业务层减少随意申请。
• 对所有申请结果做判空处理。

对于初学者，本教程前期会尽量使用静态数组和固定缓冲区，让内存占用更可控。

8.4 外设：连接真实世界的功能模块

单片机之所以适合控制设备，靠的不是 CPU 单打独斗，而是片上外设。

常见外设如下：

外设	作用	典型应用
GPIO	输入/输出高低电平	LED、按键、片选、使能
EXTI	外部中断	按键唤醒、编码器、限位开关
TIM	定时器	延时、PWM、电机控制、输入捕获
USART/UART	串口通信	调试日志、模块通信、串口屏
SPI	高速同步通信	Flash、屏幕、IMU、ADC 芯片
I2C	两线低速总线	温湿度、EEPROM、RTC、IO 扩展
ADC	模拟量转数字量	电压采样、电位器、传感器
DAC	数字量转模拟量	波形输出、音频、基准电压
CAN	工业和车辆总线	电机控制器、BMS、车载通信
USB	通用串行总线	虚拟串口、U 盘、HID 设备
ETH	以太网	网络通信、网关、远程控制

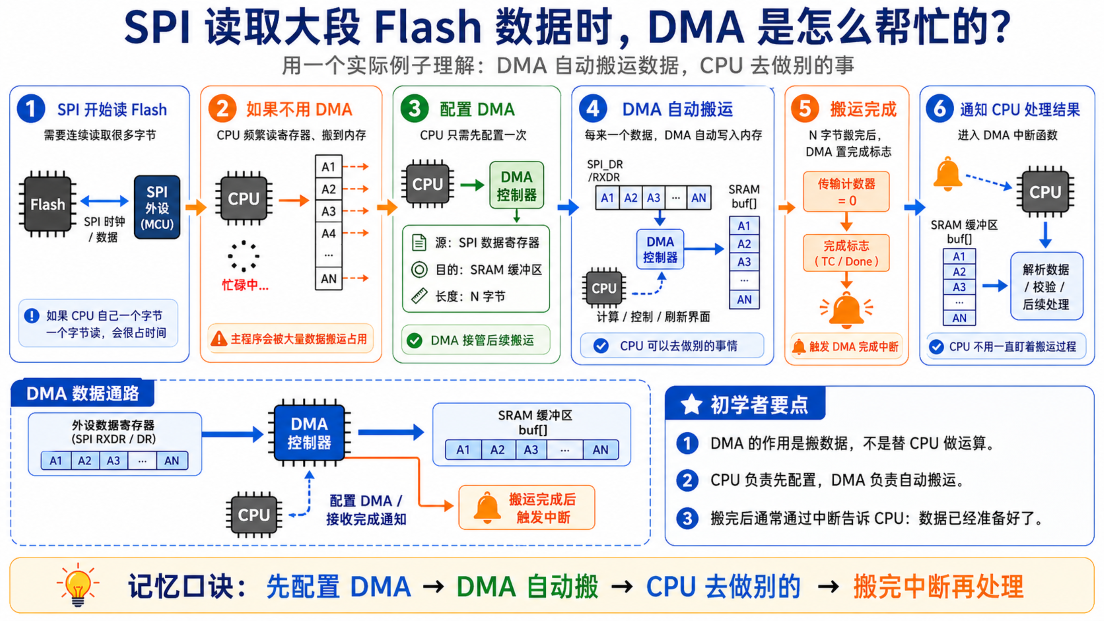

DMA	直接内存访问	高速搬运数据，减轻 CPU 负担

这些外设不是 软件模拟出来的功能 ，而是芯片内部真实存在的硬件电路。我们写代码只是配置它们、启动它们、读取它们的状态。

8.5 总线：芯片内部的数据高速路

CPU、Flash、SRAM 和外设之间需要互相传数据，这就需要总线。

上图由AI生成

可以把总线理解成芯片内部的道路系统：

• CPU 要取指令，需要通过总线访问 Flash。
• CPU 要读写变量，需要通过总线访问 SRAM。
• CPU 要控制 GPIO，需要通过总线访问 GPIO 寄存器。
• DMA 要搬运串口数据，也需要通过总线访问外设和内存。

STM32F4 内部有 AHB、APB1、APB2 等不同层级的总线。后续大家会经常看到这些名字，比如：

• GPIO 挂在 AHB1 总线上。
• USART1 挂在 APB2 总线上。
• USART2、I2C、SPI2 等挂在 APB1 总线上。

为什么要知道这些？

因为开启外设时钟时，你必须知道它属于哪条总线。例如 GPIOA 要开启 AHB1 时钟，USART1 要开启 APB2 时钟。否则你配置了半天寄存器，外设仍然不会工作。

8.6 时钟：所有硬件工作的节拍

单片机内部的数字电路不是随便乱跑的，它们要跟着时钟节拍工作。

时钟可以理解成工厂里的统一节拍器。节拍到了，寄存器更新一次，状态机前进一步，计数器加一次。

对单片机来说，时钟决定了很多事情：

• CPU 每秒能执行多少指令。
• 定时器计数速度。
• 串口波特率是否准确。
• SPI、I2C、ADC 等外设工作频率。
• 系统功耗。

天空星 STM32F407 核心板上有高速外部晶振，配合芯片内部 PLL，可以把系统主频配置到 168MHz。后续第 6 章会专门讲 STM32F407 的时钟系统。

IMPORTANT

单片机里很多外设上电后默认关闭时钟，这是为了省电。后续你写任何外设驱动时，都要先问自己一句：这个外设的时钟开了吗？

8.7 复位和启动：程序从哪里开始跑

单片机上电后并不是从 main() 函数直接开始运行。

更准确的流程是：

1. 电源上升到安全范围（可以启动单片机的电压）。
2. 复位电路释放复位信号。
3. CPU 从固定启动地址读取向量表。
4. 设置主栈指针。
5. 跳转到复位处理函数。
6. 初始化数据段、清零 BSS 段、配置系统时钟。
7. 调用 main()。

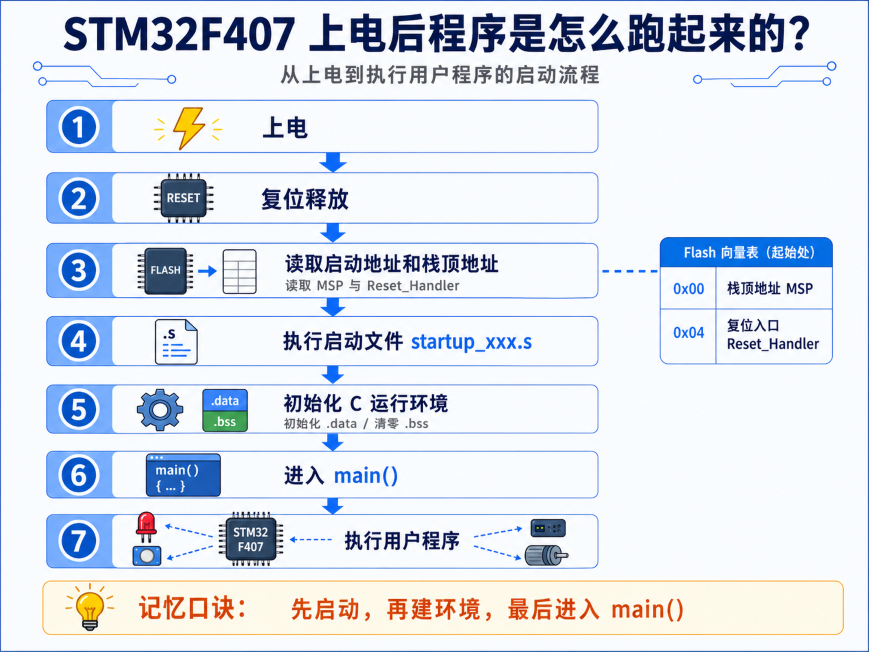

用简化流程表示：

上图由AI生成

所以 main() 不是世界的起点，它只是 C 程序员看到的入口。真正的启动过程比它更早。

这个概念对实际工作很重要。比如你做 Bootloader、在线升级、异常定位、HardFault 分析、低功耗唤醒时，迟早会接触启动文件、向量表和链接脚本。

8.7.1 向量表是什么？

向量表可以理解成一张 入口地址表 。CPU 复位后，会先到固定位置读取这张表。

在 Cortex-M 系列 MCU 中，向量表最前面通常是：

位置	内容	作用
第 0 项	初始主栈指针 MSP	告诉 CPU 栈顶在哪里
第 1 项	Reset_Handler 地址	告诉 CPU 复位后从哪里执行
后续项	NMI、HardFault、外设中断入口	告诉 CPU 中断发生后跳到哪里

也就是说，单片机复位后不是 搜索 main 函数 ，而是按硬件规则读取向量表，然后跳转到复位入口。Reset_Handler 执行完一系列初始化后，才会调用 C 语言的 main()。

这也是为什么启动文件 startup_stm32f4xx.s 很重要。它里面定义了向量表和很多默认中断处理函数。如果某个中断发生了，但你没有写对应处理函数，程序可能会进入默认死循环。

8.7.2 复位不等于断电重来

初学者容易把复位理解成 重新上电 。实际工程中，复位有很多来源：

复位来源	说明
上电复位 POR	电源从无到有，芯片自动复位
掉电复位 BOR	电压低于安全阈值，防止低压程序乱跑造成设备混乱
外部复位 NRST	复位脚被拉低，比如按下复位键
软件复位	程序主动触发系统复位
看门狗复位	程序未及时喂狗，被看门狗复位
低功耗唤醒复位/恢复	从某些低功耗模式恢复运行

为什么工程师关心复位原因？

因为它能帮助定位现场问题。比如设备偶尔重启，如果复位标志显示是看门狗复位，那重点就要查程序是否卡死；如果是 BOR 复位，就要重点查电源跌落、浪涌、电机启动导致的压降。

TIP

成熟产品通常会在启动时读取并记录复位原因。这样售后或现场调试时，不至于只知道 设备重启了 ，却不知道是电源、软件还是看门狗触发的。

8.8 最小系统：让单片机能跑起来的硬件条件

单片机不是把芯片焊到 PCB 上就能稳定运行。要让它正常工作，至少需要一个最小系统。我们的天空星核心板也会算是最小系统开发板。

以 STM32F407 为例，最小系统通常包括：

模块	作用	工程注意点
电源	给芯片提供稳定电压	VDD/VDDA/VBAT/VCAP 不要漏接，去耦电容要靠近芯片，走线时要先进过去耦电容再到芯片管脚。
复位	保证上电时从确定状态启动	NRST 电路要可靠，避免慢上电误动作
时钟	给 CPU 和外设提供节拍	内部 RC 可用，外部晶振精度更高
启动配置	决定从用户 Flash 还是系统 Bootloader 启动	BOOT0 正常运行应保持确定电平
下载调试接口	用于烧录和在线调试	SWDIO、SWCLK、GND 至少要引出
必要外设连接	根据项目连接 LED、按键、传感器等	注意电平、电流、复用冲突

可以把最小系统理解成【 能让 MCU 清醒、稳定、有节奏地运行起来的基础设施 】。

天空星核心板已经帮大家把这些基础部分做好了，所以初学者可以先专注软件和外设。但如果以后自己画板，这些内容一个都不能省。

8.8.1 去耦电容为什么必须靠近电源脚？

单片机内部数字电路在高速翻转时，会瞬间从电源吸取电流。电源线和 PCB 走线都有电感，如果没有就近的小电容提供瞬态电流，芯片电源脚上的电压就可能抖动。

去耦电容的作用可以理解成 MCU 电源脚旁边的小水桶：

• 大电源负责长期供水。
• 小电容负责瞬间补水。
• 水桶离用水点越近，补水越及时。

所以数据手册和硬件设计指南都会强调：每个 VDD 附近放置 100nF 去耦电容，且尽量靠近芯片引脚。对于 STM32F4，VCAP 引脚还必须按手册要求接电容，因为它关系到内部 1.2V 稳压器稳定性。

CAUTION

VCAP 电容不是普通可选滤波电容，接错、漏接或容值不合适，都可能导致 STM32F4 无法启动或运行不稳定。我们天空星STM32F4核心板VCAP电容用的 X7R 材质的 2.2uF 电容。

8.9 调试接口：工程师和芯片对话的通道

很多初学者只把下载器当成 烧程序的工具 ，这太浪费了。

SWD（Serial Wire Debug）接口至少能做这些事情：

• 下载程序到 Flash。
• 单步执行代码。
• 设置断点。
• 查看变量。
• 查看寄存器。
• 暂停 CPU。
• 观察调用栈。
• 读取 Flash 和 SRAM 内容。

对于 STM32 来说，常见 SWD 信号包括：

信号	作用
SWDIO	调试数据线，双向传输
SWCLK	调试时钟线
GND	共地，必须连接
3.3V/VREF	给下载器识别目标板电平，有些下载器需要
NRST	可选，用于下载器控制目标复位

IMPORTANT

做产品板时，除非空间极度紧张，否则建议保留 SWD 测试点或接口。没有调试口的板子，一旦现场出问题，定位难度会成倍增加。再省也千万不要省这个，否则后续维护就是灾难。

8.10 轮询、中断和 DMA：CPU 如何和外设配合

单片机不是所有事情都靠 CPU 死等完成。CPU 和外设配合，常见有三种方式：轮询、中断、DMA。

8.10.1 轮询：我一直问你准备好了吗？

轮询（Polling）就是 CPU 不断检查某个状态位：

while (uart_tx_busy())
{
    // 等待串口发送完成
}

它的优点是简单直接，初学者容易理解。缺点也明显：CPU 在等待期间什么也干不了。

轮询适合：

• 初始化阶段等待硬件稳定。
• 很短时间的状态等待。
• 简单实验和低速任务。

不适合：

• 长时间等待。
• 多任务并行。
• 高速通信接收。
• 对实时性要求高的系统。

8.10.2 中断：有事再叫我

中断（Interrupt）更像电话铃。CPU 正在执行主程序，外设事件发生后主动通知 CPU，CPU 暂停当前工作，先去处理中断。

比如串口收到一个字节：

上图由AI生成

中断适合：

• 按键、限位开关等外部事件。
• 串口、CAN 等通信接收。
• 定时周期任务。
• 编码器计数。
• 故障保护和快速响应。

但中断不是越多越好。中断过多、优先级混乱、中断函数太长，都会让系统变得不可预测。

IMPORTANT

中断函数里要短、快、确定。一般只做读状态、清标志、存数据、置标志位，把复杂处理留给主循环或任务。

8.10.3 DMA：让搬运工自己搬数据

DMA（Direct Memory Access，直接内存访问）可以在不经过 CPU 逐字节搬运的情况下，把数据从外设搬到内存，或从内存搬到外设。

比如 SPI 读取一大段 Flash 数据，如果 CPU 一个字节一个字节读，会占用大量时间。使用 DMA 后，可以让 DMA 控制器自动搬运，CPU 去处理别的事情，搬完后再通过中断通知 CPU。

上图由AI生成

DMA 常用于：

• UART 大量接收。
• SPI 屏幕刷图。
• ADC 连续采样。
• I2S 音频数据流。
• 存储器到存储器搬运。

它的价值不是 让代码看起来高级 ，而是把 CPU 从重复搬运数据的工作里解放出来，让系统有余量处理控制逻辑。但是假如你只让DMA搬一两个字节的话，那速度也提不起来，反而会浪费系统性能，因为配置 DMA 控制器本身也是需要消耗 CPU 时钟周期的（需要设置寄存器、清除标志位、开启中断等）。只有当【搬运的数据量足够大】时，DMA 节省下来的 CPU 时间才足以抵消配置它所带来的开销。

8.10.4 三种方式怎么选？

方式	优点	缺点	适合场景
轮询	简单、流程直观	浪费 CPU，容易阻塞	简单实验、短等待
中断	响应快，不用一直等	设计不好会影响实时性	事件响应、定时任务、通信接收
DMA	适合大量数据搬运，CPU 占用低	配置复杂，调试难度更高	高速通信、ADC、屏幕、音频

学习路线建议是：先会轮询，理解外设状态；再学中断，理解异步事件；最后学 DMA，解决效率和吞吐量问题。

具体的我们以后的章节再介绍吧。

---

九 程序是怎么控制硬件的？

9.1 从 C 代码到机器指令

我们写的 C 语言代码，单片机并不能直接理解。它需要经过工具链处理：

上图由AI生成

常见文件含义：

文件	作用
.c / .h	C 源码和头文件
.s	汇编文件，常见于启动文件
.o	编译后的目标文件
.elf	带符号信息的可执行文件，适合调试
.hex	Intel HEX 格式，常用于烧录
.bin	纯二进制镜像，常用于 Bootloader 或量产烧录
.map	链接映射文件，可查看函数和变量占用空间

初学者平时可能只关注 编译成功 和 下载成功，但工程师会经常看 .map 文件，因为它能回答很多关键问题：

• Flash 还剩多少。
• SRAM 还剩多少。
• 哪个库或数组占空间最大。
• 某个函数被链接到了哪里。
• 中断向量表放在哪个地址。

9.2 寄存器：代码控制硬件的入口

单片机控制硬件，本质上是通过读写寄存器完成的。

寄存器可以理解成硬件模块的控制面板。比如一个 GPIO 引脚要输出高电平，大致需要配置：

• 这个 GPIO 端口的时钟使能。
• 引脚模式是输入还是输出。
• 输出类型是推挽还是开漏。
• 输出速度是多少。
• 是否上拉或下拉。
• 输出数据寄存器写 1 还是写 0。

每一项配置最终都会落到某些寄存器的某些位上。

上图由AI生成

所以，无论你使用 HAL 库、标准库、LL 库，还是直接写寄存器，最后都绕不开一件事：

软件通过访问特定内存地址，改变硬件寄存器的值，从而控制硬件行为。

9.3 什么是 内存映射外设 ？

STM32 这类 Cortex-M 单片机采用内存映射外设机制。

意思是：外设寄存器被映射到 CPU 的地址空间里。CPU 访问某个地址时，如果这个地址属于 SRAM，那就是读写内存；如果这个地址属于 GPIO、USART、TIM 等外设，那就是读写外设寄存器。

例如下面只是概念示意：

0x08000000  Flash 程序区
0x20000000  SRAM 数据区
0x40000000  外设寄存器区

这也是为什么 C 语言可以用指针操作寄存器：

#define REG32(addr) (*(volatile unsigned int *)(addr))

这里的 volatile 很重要，它告诉编译器：这个地址的值可能被硬件随时改变，不能随便优化掉读写操作。

TIP

初学者可以先使用 HAL 库，不必一开始就硬啃寄存器。但一定要知道 HAL 库不是魔法，它只是把寄存器操作封装成了更容易使用的函数。

9.4 用点亮 LED 串起整个控制链路

点灯是单片机学习里最经典的第一个实验。它看起来很简单，但如果你能把点灯背后的完整链路讲清楚，后面学其他外设会轻松很多。

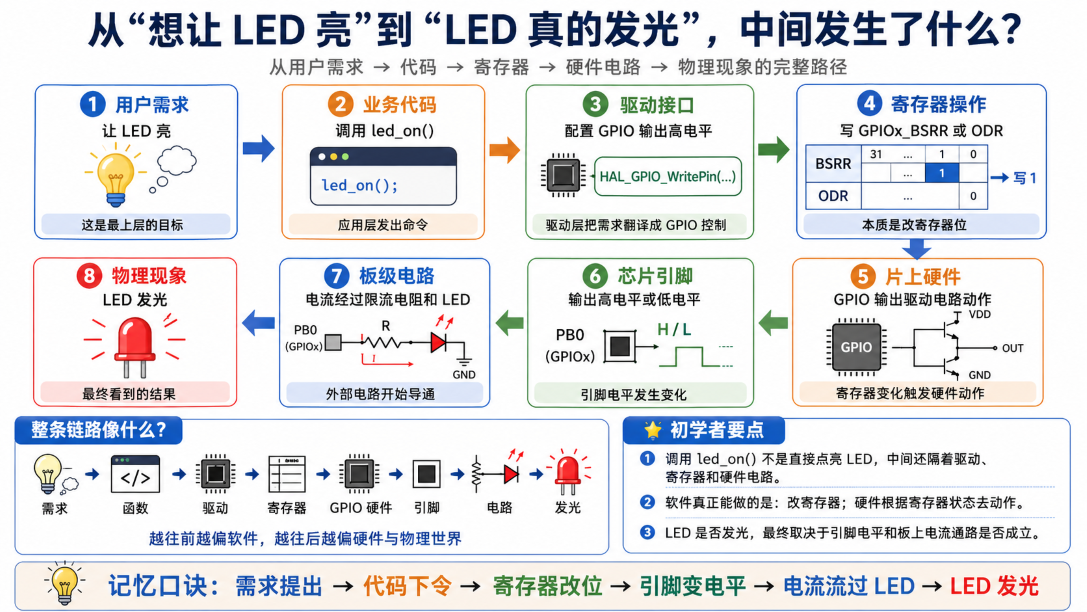

假设我们要让某个 GPIO 引脚输出高电平，点亮一个 LED。完整链路可以拆成下面几层：

上图由AI生成

这里每一层都可能出问题：

层次	可能问题	排查方向
业务代码	根本没调用 led_on()	打断点、加日志、看流程
驱动初始化	GPIO 没初始化成输出	检查初始化函数是否执行
外设时钟	GPIO 端口时钟没开	检查 RCC 时钟使能
寄存器写入	写错端口或引脚	对照原理图和引脚表
引脚复用	引脚被别的外设占用	查复用配置和冲突资源
板级电路	LED 接法和电平逻辑相反	看原理图，是高电平亮还是低电平亮
电气参数	电流太小或 LED 极性错误	万用表测电压，检查限流电阻

9.4.1 高电平亮和低电平亮不是一回事

很多初学者写代码时默认认为 输出 1 就亮，输出 0 就灭 。但实际要看板级电路怎么接。

上图由AI生成

比如说天空星核心板上的绿色LED灯是高电平点亮的（PB2），但是筑基学习板上面的那个能被控制的PWM呼吸灯就需要低电平来点亮（PB8）。详情可以看着这里的内容：【9】新建点灯工程【寄存器版本】 | 立创开发板技术文档中心

这就是为什么工程里常会看到 LED_ON 不一定等于 GPIO_PIN_SET。一个写得更稳的驱动，会把硬件电平逻辑封装起来：

#define LED_ON_LEVEL     GPIO_PIN_RESET
#define LED_OFF_LEVEL    GPIO_PIN_SET

void led_on(void)
{
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, LED_ON_LEVEL);
}

void led_off(void)
{
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, LED_OFF_LEVEL);
}

业务层只关心 led_on() 和 led_off()，不用关心这颗 LED 到底是高电平亮还是低电平亮。以后硬件换了接法，只需要改驱动层定义。

9.4.2 为什么点灯前要先开 GPIO 时钟？

STM32 为了降低功耗，上电后大部分外设时钟默认关闭。GPIO 也是外设，所以要先开启对应 GPIO 端口的时钟。

如果时钟没开，后面配置 GPIO 模式、输出电平，很可能都不会按预期生效。

这件事对初学者很关键：STM32 不是你一写 GPIO 寄存器，引脚就一定有反应。外设时钟、引脚模式、输出类型、上下拉、复用功能都要配置对。

9.4.3 为什么不能只看代码，不看原理图？

同样是 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET)，它到底做了什么，取决于 PB0 在硬件上接了什么。

PB0 可能接：

• LED。
• 蜂鸣器驱动。
• MOSFET 栅极。
• 外部芯片片选。
• 电机驱动使能。
• 什么都没接，只是排针引出。

如果你不知道 PB0 接了什么，就不知道输出高电平会带来什么后果。工程上写 GPIO 代码前，一定要先看原理图和引脚分配表。

对于天空星筑基学习板，尤其要注意两类信息：

1. 这个引脚是不是通过拨码开关或模拟开关接到了不同功能。
2. 这个引脚是否和其他外设复用，当前实验是否会冲突。

IMPORTANT

软件工程师也必须会看原理图。至少要能看懂 MCU 引脚接到了哪个外设、中间有没有电阻/三极管/MOS/电平转换、默认电平是什么。

9.4.4 从点灯看 HAL、LL、寄存器的差异

同样是控制一个引脚，不同层次的代码风格可能完全不同。

HAL 风格一般是：

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);

优点是可读性好、跨型号迁移相对容易、资料多。缺点是函数调用层次较多，对极致性能和代码体积不一定最优。

寄存器风格可能类似：

GPIOB->BSRR = GPIO_BSRR_BS0;

优点是直接、效率高、时序可控。缺点是需要对寄存器非常熟悉，可读性和移植性更依赖工程师水平。

工程实践里不必争论 到底哪种一定最好 。更成熟的判断是：

• 教学和快速验证：HAL 很合适。
• 对时序敏感的关键路径：可以局部使用 LL 或寄存器。
• 需要长期维护的项目：封装好驱动接口，业务层不要直接散落寄存器操作。
• 性能优化前先测量，不要凭感觉把所有 HAL 都替换掉。

9.5 裸机程序、HAL 库和 RTOS 的关系

单片机软件常见有几种层次：

层次	特点	适合阶段
直接寄存器	最贴近硬件，效率高，但代码量大	理解底层原理、特殊优化
LL 库	比寄存器易用，比 HAL 更轻量	对性能和可控性有要求
HAL 库	易上手，生态资料多，移植方便	初学、快速验证、常规项目
RTOS	多任务调度、队列、信号量、定时器	复杂项目、通信和控制并行

这几者不是互相敌对的关系。

优秀的工程师应该知道每一层解决什么问题：

• 用 HAL 快速搭建工程。
• 遇到性能瓶颈时看 HAL 底层做了什么。
• 需要精细控制时用 LL 或寄存器。
• 业务复杂时引入 RTOS 管理任务。
• 对关键路径做测量，而不是凭感觉优化。

9.5.1 裸机程序不等于低级，RTOS 也不等于高级

很多初学者会把技术栈按 档次 理解：寄存器低级，HAL 中级，RTOS 高级。这个理解不准确。

裸机程序如果结构清晰、状态机严谨、时序明确、异常处理完整，一样可以做出非常稳定的产品。

RTOS 如果任务划分混乱、优先级乱设、共享资源不加保护，也会做出一堆偶发死锁和时序问题。

是否使用 RTOS，主要看项目复杂度：

项目特征	裸机更合适	RTOS 更合适
功能数量	少，流程简单	多，任务并行明显
实时任务	少量定时任务	多个周期不同的任务
通信协议	简单收发	多路通信、协议栈、队列
UI 交互	简单按键 LED	屏幕、菜单、触摸、动画
团队维护	小项目，一个人维护	模块多，多人协作

本教程前期会以裸机和 HAL 为主，因为这样更容易看清外设本身。等大家理解了 GPIO、定时器、串口、DMA 这些基础，再引入 RTOS 才不会变成 任务会跑，但不知道底层为什么工作 。

9.5.2 一个工程常见的软件分层

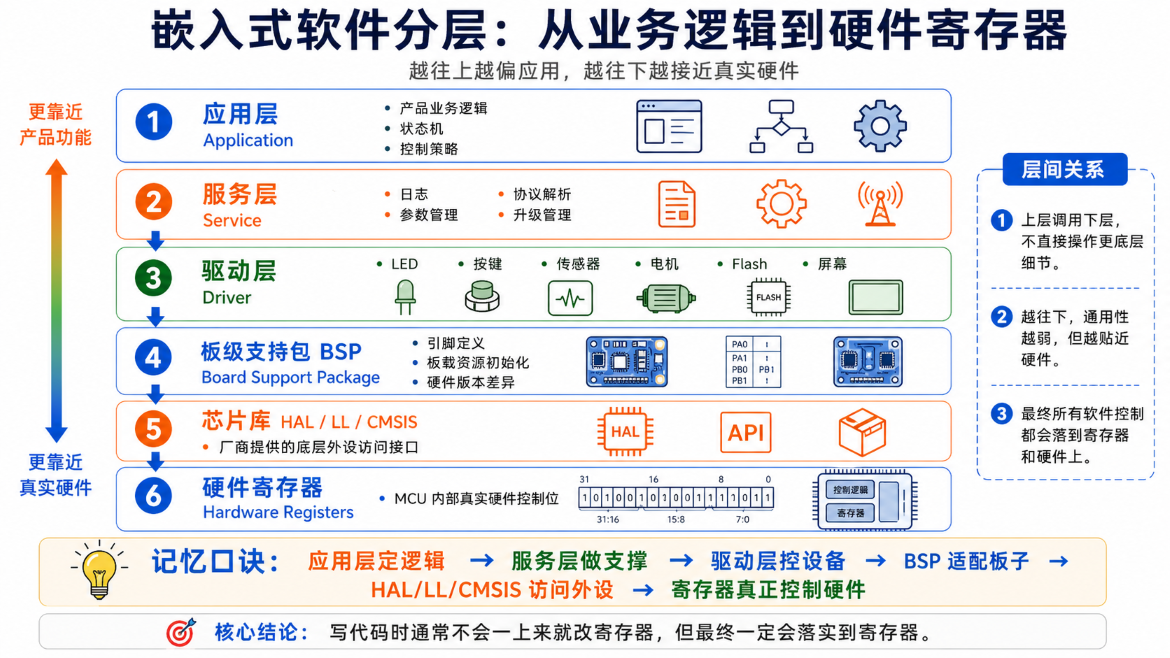

比较健康的单片机工程，通常不会把所有代码都写在 main.c 里。可以参考下面这种分层：

上图由AI生成

初学阶段工程小，把代码写在一个文件里能跑起来没问题。但一旦项目变大，分层就很重要。它能让你换一颗 LED、换一个传感器、换一个芯片型号时，不至于牵一发而动全身，越大的项目越是要这样做。

---

十 单片机项目关注的核心问题

10.1 实时性：不是快就够，而是要准时

单片机项目经常和实时控制有关。

所谓实时性，不是单纯说 CPU 主频高，而是说系统必须在规定时间内完成响应。

举几个例子：

• 电机 PWM 更新晚了，可能出现抖动或噪声。
• 编码器脉冲漏计数，速度和位置就会错误。
• 串口接收处理太慢，数据可能溢出。
• 电源过压保护响应太慢，硬件可能直接损坏，冒出来魔法烟雾。
• 按键扫描慢一点问题不大，因为人手动作本来就慢。

不同任务对实时性的要求不同：

任务	典型时间尺度	处理方式
电源保护、急停	us 到 ms	中断、硬件保护优先
电机控制环	几十 us 到几 ms	定时器中断、DMA、专用外设
串口/CAN 接收	us 到 ms	中断或 DMA
按键扫描	10ms 到 50ms	定时扫描即可
UI 刷新	20ms 到 100ms	主循环或任务调度
参数保存	秒级	后台处理，注意掉电保护

工程上要分清哪些任务必须准时，哪些任务可以慢慢来。把所有事情都塞进一个大循环里，项目小的时候能跑，项目一复杂就容易出问题。

10.2 可靠性：产品不是演示板

开发板实验的目标是 看到现象 ，产品开发的目标是 长期可靠稳定运行 。

这两者差距很大。

一个工程产品至少要考虑：

• 电源上电是否平稳。
• 复位电路是否可靠。
• 外部接口是否有 ESD、过压、反接保护。
• 程序跑飞后能否恢复。
• 通信异常后能否重连。
• 传感器数据异常时是否有保护逻辑。
• Flash 写参数时突然掉电怎么办。
• 现场干扰导致误触发怎么办。
• 温度、电压、负载变化后是否仍然稳定。

单片机项目里常用的可靠性手段包括：

• 看门狗（Watchdog）：程序卡死后自动复位。
• CRC 校验：确认数据或固件没有损坏。
• 超时机制：避免等待某个外设时卡死。
• 状态机：让业务流程清晰可控。
• 参数双备份：防止掉电写入导致配置损坏。
• 边界检查：防止数组越界、空指针、异常输入。
• 硬件保护：保险丝、TVS、限流电阻、隔离、滤波。

IMPORTANT

工程师写单片机程序时，不能只写 正常情况怎么跑 ，还要写 异常情况怎么退、怎么报错、怎么恢复 。

10.3 资源受限：每一份资源都要有预算

在电脑上写程序时，很多人不太关心内存和存储空间。但在单片机上，资源非常具体：

• Flash 可能只有 64KB、256KB、512KB。
• SRAM 可能只有 20KB、64KB、192KB。
• UART、SPI、I2C 数量有限。
• 定时器通道有限。
• DMA 通道有限。
• GPIO 引脚有限。
• CPU 时间有限。
• 电源电流也有限。

做项目时，工程师会很早就会做资源表。例如：

资源	分配给谁	备注
USART1	调试日志	下载调试口
I2C1	RTC、温湿度、IO 扩展	多设备共总线，地址不能冲突
SPI2	Flash、IMU	片选分开，注意总线速度
TIM1_CH1	电机 PWM	高级定时器，适合电机控制
ADC1_INx	电压采样	输入不能超过参考电压
DMA2_Streamx	串口接收	注意和其他外设冲突

天空星筑基学习板之所以要做引脚分配表和拨码开关冲突管理，就是因为真实项目中的 MCU 引脚永远不够用（毕竟一旦涉及到批量，你在MCU上省的一块钱，批量10W套的话那可就是10W块钱了）。资源规划是工程能力的一部分。

10.4 电气边界：程序不能违反硬件规律

单片机软件工程师必须懂一点硬件。

因为你的代码最终会变成引脚上的电压、电流和波形。如果你不了解硬件边界，代码写得再漂亮也可能烧板子。

常见边界包括：

• GPIO 不能直接驱动大电流负载。
• 3.3V 单片机不能随便接 5V 信号。
• ADC 输入不能超过参考电压。
• 电机、继电器等感性负载要考虑反向电动势。
• 长线通信要考虑阻抗、终端电阻、共模干扰。
• 高速信号要考虑走线长度、地回流、串扰和边沿速率。
• 电源纹波和地弹会影响 ADC、通信和复位稳定性。

CAUTION

单片机的 GPIO 是逻辑控制脚，不是电源输出口。不要用 GPIO 直接驱动电机、继电器、大功率 LED、喇叭等负载，必须通过三极管、MOSFET、驱动芯片或隔离电路。

10.5 可维护性：让半年后的自己还能看懂

初学者经常觉得程序能跑就行，但工程代码还要考虑维护。

好的单片机工程通常具备这些特点：

• 引脚定义集中管理。
• 外设初始化和业务逻辑分层。
• 驱动模块接口清晰。
• 错误码和日志有统一规范。
• 魔法数字少，关键参数有命名。
• 状态机流程明确。
• 中断里只做必要工作，复杂处理放到主循环或任务。
• 重要时序和硬件限制写在注释或文档里。

例如，不推荐在业务代码里到处写：

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET);

更推荐先定义清楚这个引脚是什么：

#define MOTOR_EN_GPIO_PORT    GPIOB
#define MOTOR_EN_GPIO_PIN     GPIO_PIN_7

然后封装成明确的接口：

void motor_enable(void)
{
    HAL_GPIO_WritePin(MOTOR_EN_GPIO_PORT, MOTOR_EN_GPIO_PIN, GPIO_PIN_SET);
}

这样半年后再看代码，你知道自己是在打开电机使能，而不是在猜 PB7 到底接了什么。

10.6 可调试性：出问题时要能查

工程项目里，最可怕的不是出问题，而是出问题后完全没有线索。

单片机调试通常有几种手段：

手段	能看到什么	适合场景
LED 指示	程序是否运行到某个状态	最早期排查、故障码
串口日志	状态、变量、错误码、流程	常规调试和现场问题
SWD 断点	程序执行路径、变量值、寄存器	开发阶段定位逻辑问题
示波器	电压波形、PWM、时序、毛刺	硬件和时序问题
逻辑分析仪	数字通信波形	UART、SPI、I2C、CAN 时序分析
万用表	电源、电平、连通性	上电不工作、焊接排查
Map 文件	Flash/RAM 占用、符号地址	资源分析、链接问题

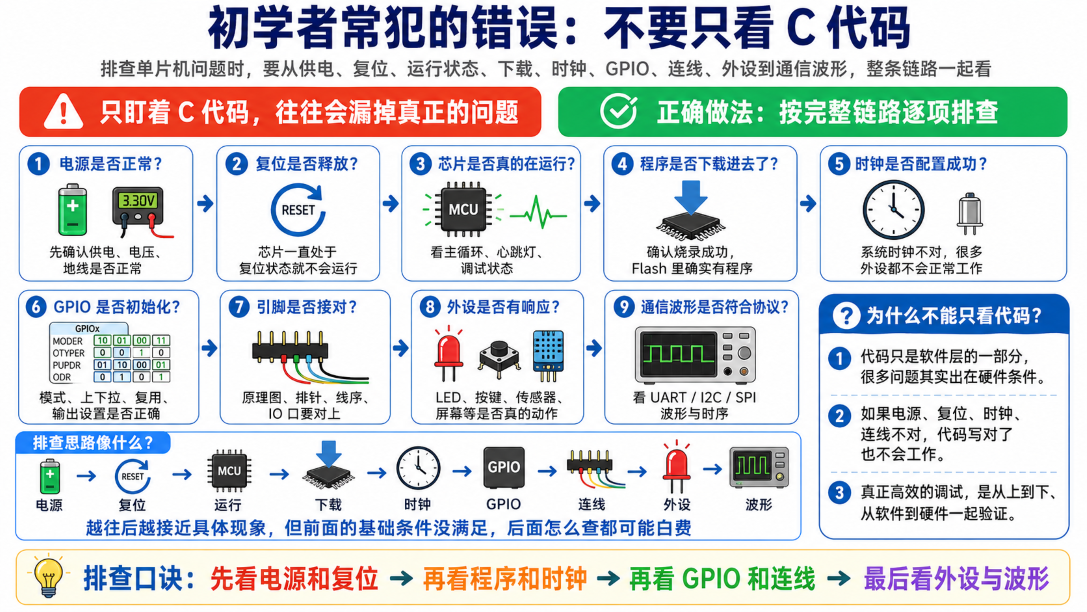

初学者常犯的错误是：程序不工作时只盯着 C 代码看。实际上，单片机问题可能出在很多层：

上图由AI生成

推荐大家养成从底层到上层排查的习惯：

1. 先测电源：3.3V、5V 是否正常，纹波是否离谱。
2. 再看复位：NRST 是否一直被拉低。
3. 确认下载：下载器能否识别芯片，Flash 是否写入成功。
4. 跑最小程序：只闪一个 LED，确认 CPU 和时钟基本正常。
5. 再逐个打开外设：不要一上来就把所有模块都初始化。
6. 出现问题时缩小范围：屏蔽无关代码，只保留最小复现。

TIP

真实调试不是 猜哪里错了 ，而是通过测量和实验不断缩小范围。会用万用表、示波器和逻辑分析仪，是嵌入式工程师很重要的基本功。

10.7 从样机到产品，还差哪些东西？

开发板实验跑通，只能说明原理上可行。真正做成产品，还要补很多工程环节。

下面这张表可以当作一个早期检查清单：

类别	样机阶段常见做法	产品阶段需要补足
电源	能上电即可	过压、反接、浪涌、纹波、热设计
复位	按键复位即可	上电时序、低压复位、复位原因记录
程序	正常流程能跑	异常分支、超时、错误恢复、看门狗
通信	单包收发正常	丢包、粘包、重传、校验、协议版本
参数	写入一次可用	掉电保护、双备份、默认值、版本迁移
生产	手动下载	量产烧录、序列号、校准、测试工装
维护	开发者现场调试	日志、错误码、升级、远程诊断
安全	默认信任输入	边界检查、非法命令保护、权限控制

举个例子：你在开发板上保存一个参数，可能直接写 Flash 就结束了。但产品里要考虑：

• 写 Flash 时突然断电怎么办？
• 写到一半数据损坏，下一次上电如何识别？
• 参数结构升级后，旧版本参数如何兼容？
• 用户恢复出厂设置时，默认参数从哪里来？
• Flash 擦写寿命是否够？

这就是工程和实验的差别。实验验证的是功能，工程要验证的是完整生命周期。如果大家正在开始做产品的话其实也没必要自己从头做轮子，我之前用过的这个 FlashDB 这个软件包就很好用，甚至简单移植后就可以用在产品中了，非常稳定可靠。

10.8 高级工程师真正关注什么？

一个有经验的工程师看单片机系统，通常会先关注下面这些问题：

1. 这个系统最危险的失效模式是什么？会不会造成安全问题？
2. 哪些任务有硬实时要求，周期和最坏执行时间是多少？
3. 哪些外设共享总线、DMA、中断或引脚资源？
4. 电源异常、通信异常、传感器异常时系统怎么处理？
5. 参数和固件升级有没有防掉电设计？
6. 代码结构是否允许以后换硬件、换芯片、换供应商？
7. 现场出了问题，设备能不能留下足够的诊断信息？
8. 有没有量产测试方案，能否快速发现焊接和器件问题？

这些问题看起来和 点灯 距离很远，但真正的能力就是这样一层层建立的。今天你在 LED 实验里学会看原理图、查手册、验证电平；以后做电机、以太网、工业总线时，方法是一样的，只是复杂度提高了。

---

十一 单片机如何选型？

11.1 先看需求，不要先看主频

很多人选单片机时第一眼看主频，觉得越高越好。实际工程里，主频只是其中一个因素。

选型应该先从需求出发：

1. 需要多少 GPIO？
2. 需要哪些通信接口？几个 UART、SPI、I2C、CAN、USB、以太网？
3. 需要多少 ADC 通道？精度和采样速度够不够？
4. 需要多少 PWM？定时器通道够不够？
5. 程序大概需要多少 Flash？
6. 运行数据需要多少 SRAM？
7. 是否需要低功耗？
8. 工作温度范围是多少？
9. 供货是否稳定？
10. 软件生态、资料和团队经验是否支持？
11. 封装是否容易生产和维修？
12. 成本是否满足量产目标？

选型不是 找最强的芯片，而是找最适合这个产品的芯片 。在筑基学习板开发板立项时，为了延续以前的天空星核心板我们采用了核心板+底板的方式；为了让初学者用起来更顺手，我们选择了STM32F4芯片版本的天空星。虽然我们的开发板可能也不算正式的产品，但我们是会以做产品的方式来评估的。

11.2 常见选型维度

维度	要问的问题
性能	主频、内核、FPU、DSP 能否满足算法和控制周期
存储	Flash、SRAM 是否满足当前和后续扩展
外设	通信、ADC、PWM、USB、CAN、ETH 是否够用
引脚	封装引脚数量是否够，复用功能是否冲突
电气	IO 电压、驱动能力、ADC 特性是否满足
功耗	运行功耗、待机功耗、唤醒时间是否满足
生态	IDE、SDK、例程、社区、调试工具是否成熟
供应	是否容易采购，是否有替代型号
成本	单价、外围器件、PCB 层数、生产难度
风险	新型号资料是否完善，团队是否有经验

对于教学和学习来说，我们选择 STM32F407 的原因不是它最新，而是它非常均衡：

• 性能足够强，能覆盖大量实验。
• 外设丰富，适合系统性学习。
• 资料多，遇到问题容易查。
• Cortex-M4 架构有代表性，学会后迁移到其他 MCU 不难。
• 天空星和筑基学习板提供了足够多的真实外设，能接近工程项目。

11.3 用一个小项目演示选型思路

假设我们要做一个小型环境监测控制器，需求如下：

• 读取温湿度传感器。
• 读取一路电压和一路电流。
• 控制一个继电器。
• 控制一个风扇 PWM。
• 通过 RS485 和上位机通信。
• 带一个 OLED 或 LCD 小屏显示状态。
• 需要保存设备地址、报警阈值等参数。

初学者可能会直接问：“用 STM32F103 够不够？用 STM32F407 会不会浪费？”

工程师会先把需求翻译成资源：

需求	可能需要的 MCU 资源
温湿度传感器	I2C 或单总线
电压/电流采样	至少 2 路 ADC
继电器控制	1 路 GPIO 输出，最好外接驱动和保护，用光耦进行隔离
风扇调速	1 路定时器 PWM
RS485 通信	1 路 UART，加收发方向控制 GPIO
屏幕显示	I2C 或 SPI，取决于屏幕型号
参数保存	内部 Flash 参数区，或外部 EEPROM/Flash
调试日志	额外 UART 或 SWO/半主机/RTT 等方式
后续扩展	预留 GPIO、Flash、RAM 和接口余量

接下来再看约束：

• 如果只是低速采集和简单显示，F103 这类 MCU 可能就够。
• 如果后续要加以太网、复杂屏幕、多个传感器、文件系统或更复杂算法，F407 会更从容。
• 如果产品要电池供电，可能要重点看低功耗系列，而不是只看主频。
• 如果量产成本极敏感，就要在满足需求的前提下选更小封装和更低成本型号。

这就是选型的基本方法：先列需求，再列资源，再看余量，最后综合成本、供货和团队经验。

NOTE

学习板选型和产品选型的目标不同。学习板应该资源丰富，让大家能学到更多外设；产品板则应该刚好满足需求并留合理余量，不能无意义堆配置。

11.4 初学者选单片机的建议

如果你是刚入门，不建议一开始就追求冷门芯片或极致低价芯片。这也是为什么我们筑基学习板搭配的核心板是STM32F407芯片的原因，而且后续如果想切换国产方案的话，直接更换国产版本的天空星核心板就可以了，这也是我们支持芯片国产化的心。

优先选择：

• 教程多。
• 例程多。
• 调试工具成熟。
• 手册资料完整。
• 社区问题容易搜索。
• 开发板电路设计稳定可靠。

原因很简单：初学阶段最大的成本不是芯片价格，而是卡住之后没人能帮你定位问题。

等你掌握了 GPIO、定时器、串口、I2C、SPI、ADC、中断、DMA、RTOS 这些共性能力后，再换到其他厂家的 MCU，会轻松很多。各位能力上来后，也欢迎把筑基学习板板上的天空星换成GD32版本或者HC32版本的，自行跑跑试试国产芯片。

---

十二 单片机开发到底在学什么？

12.1 初学者容易走偏的地方

很多人学单片机会经历几个阶段：

1. 照着教程点亮 LED。
2. 改几个参数看到现象变化。
3. 复制例程驱动传感器。
4. 多个例程合并后开始报错。
5. 一遇到异常就不知道从哪里查。

问题不在于复制例程本身。初学阶段复制例程是正常的。

真正的问题是：只复制现象，没有建立模型。

你应该逐步建立这些模型：

• 电源模型：芯片和外设怎么供电，电压电流是否满足。
• 引脚模型：某个 IO 接到哪里，默认状态是什么，是否复用冲突。
• 时钟模型：CPU 和外设时钟从哪里来，频率是多少。
• 数据模型：数据从传感器到内存，再到算法和输出，怎么流动。
• 时间模型：哪些任务多久执行一次，是否会阻塞。
• 异常模型：通信失败、传感器异常、掉电、复位后怎么办。

当你有了这些模型，调试就不是乱猜，而是一步步缩小范围。

12.2 推荐的学习路线

对于天空星 STM32F407 + 筑基学习板，建议按下面的顺序建立能力：

1. 认识开发板资源：知道有哪些外设、供电方式和引脚分配。
2. 认识单片机：理解 MCU 的内部结构和运行方式。
3. 搭建开发环境：能编译、下载、调试。
4. GPIO：点灯、按键、输入输出、电平和驱动能力。
5. 中断：外部事件响应，理解异步事件。
6. 定时器：延时、PWM、输入捕获、编码器。
7. 串口：调试日志、模块通信、协议收发。
8. I2C/SPI：驱动传感器、Flash、屏幕等外设。
9. ADC/DAC：模拟量采集和输出。
10. DMA：提升数据搬运效率。
11. CAN/RS485/以太网：进入工业通信和网络通信。
12. RTOS：复杂项目的任务组织。
13. 综合项目：把多个模块组织成一个稳定系统。

这个顺序不是唯一的，但要符合一个原则：先理解最基础的输入输出，再学复杂协议和系统架构。不要一上来就想造火箭。

12.3 工程师看单片机项目的几个层次

一个成熟工程师看单片机项目，通常不会只问 代码怎么写 ，而是从以下几个层次判断：

层次	关注点
硬件层	电源、复位、时钟、接口保护、信号完整性
驱动层	外设初始化、寄存器配置、时序、错误处理
中间层	协议解析、设备抽象、缓冲区、状态机
业务层	产品功能、用户交互、控制策略
系统层	任务调度、资源分配、低功耗、升级、日志
量产层	测试工装、校准、序列号、版本管理、故障追踪

这也是本教程希望大家逐步建立的能力：不是只会让某个外设跑起来，而是能把一个系统做完整。

---

十三 常见误区和工程经验

13.1 误区一：单片机主频越高越好

主频高当然有价值，但不是越高越好。

主频提高后通常会带来：

• 功耗增加。
• EMI 变差。
• 时钟树配置更复杂。
• 对电源和 PCB 要求更高。
• 某些外设分频更难凑出目标频率。

如果一个项目只是每秒读几次温度、控制继电器，8MHz 甚至更低主频都够用。工程上要按需求选择频率，而不是无脑拉满。

13.2 误区二：能通信就代表电平没问题

有些 3.3V 和 5V 设备直接连接，短时间看起来能通信，但这不代表设计正确。

风险可能包括：

• 高电平阈值勉强满足，温度变化后不稳定。
• 非 5V 容忍引脚被过压，短期没坏，长期可靠性下降。
• 长线干扰导致偶发错误。
• 上电顺序不同导致反向灌电流。

工程上不能只看现在能跑，还要看是否满足手册的电气规格。笔者同时也负责庐山派，就有几个用户反馈自己的庐山派用着用着就烧了，结果发接线图给我看，原来他用的串口工具的那个IO是5V的，但是庐山派就只能支持最高3.3V的IO，可能短时间没问题，但长时间使用就直接造成芯片损毁了，而且有些初学者还会和我犟，明明自己都分不清电源的5V和IO的3.3V电平不是一个东西。

13.3 误区三：中断里想做什么就做什么

中断是处理紧急事件的工具，但中断函数里不应该做太多事情。

不推荐在中断里：

• 长时间延时。
• 打印大量日志。
• 做复杂浮点计算。
• 等待另一个外设完成。
• 调用可能阻塞的函数。

更推荐的做法是：

• 中断里读取必要状态。
• 清除中断标志。
• 保存数据或设置标志位。
• 复杂处理放到主循环或 RTOS 任务里。

这样系统响应更可控，也更容易调试。

13.4 误区四：所有延时都用 delay

delay_ms() 在点灯实验里很好用，但在复杂项目里滥用延时会让系统变得迟钝。

例如主循环里写：

while (1)
{
    read_sensor();
    delay_ms(1000);
    update_display();
}

这一秒延时期间，程序就无法及时处理按键、通信或保护事件。

更好的方式是用系统节拍、定时器或任务调度，让不同任务按周期执行，而不是用阻塞延时把 CPU 原地按住。

13.5 误区五：只会看例程，不会看手册

例程告诉你【可以这样用】 ，手册告诉你【为什么这样用，以及边界在哪里】。

工程师至少要学会查三类手册：

• 芯片 Datasheet：看电气参数、引脚、封装、绝对最大额定值。
• 芯片 Reference Manual：看外设工作原理和寄存器。
• 外设芯片手册：看通信协议、电气参数、时序和初始化流程。

后续本教程会尽量带大家从手册中找关键内容，而不是只给最终代码。

13.5.1 初学者第一次看手册应该看哪里？

STM32F407 的数据手册和参考手册都很厚，初学者第一次打开很容易被劝退。这里给一个比较实用的阅读顺序：

资料	优先阅读内容	解决什么问题
Datasheet	Features	这颗芯片大概有什么能力
Datasheet	Pinouts and pin description	某个引脚是什么功能，是否 5V 容忍
Datasheet	Memory mapping	Flash、SRAM、外设地址范围
Datasheet	Electrical characteristics	电压、电流、时钟、温度、电气边界
Reference Manual	RCC 章节	时钟怎么来，外设时钟怎么开
Reference Manual	GPIO 章节	GPIO 模式、上下拉、复用、寄存器
Reference Manual	对应外设章节	UART、SPI、I2C、TIM、ADC 等工作原理
Programming Manual	Cortex-M 指令、异常、中断	内核级机制，后期调试异常时用

上面这些资料可以来这里查看：STM32F4芯片相关资料

不要试图从第一页读到最后一页。工程师查手册通常是带着问题去查：

• 我这个引脚能不能当 ADC？
• 这个引脚能不能直接接 5V？
• SPI2 最高能跑多快？
• USART1 挂在哪条总线上？
• 定时器更新中断标志怎么清？
• Flash 擦写一页多大，寿命多少次？

有问题，再去对应章节找答案。这样手册就不是压力，而是工具。

13.6 误区六：把 跑通一次 当成 已经掌握

开发板实验能跑通一次，只能说明当前条件下这条路径是通的。笔者小时候做暑假作业，如果先看过答案的话我就会觉得这个太简单了，简直就是洒洒水啦；但是如果这个答案被撕掉了，就会感觉好难啊；

拿着官方提供的例程，或者跟着教程一字不落地敲了一遍代码，成功点亮了一颗LED，或者让屏幕显示出了字符，就觉得自己已经【精通】了这个外设，甚至感觉这颗芯片也不过如此。

真正掌握一个外设，至少要能回答下面这些问题：

1. 它的硬件连接是什么？
2. 它需要什么电源和电平？
3. 它属于哪条总线，时钟从哪里来？
4. 它有哪些关键寄存器或 HAL 配置项？
5. 它正常工作的时序或协议是什么？
6. 它失败时有哪些状态标志或错误码？
7. 它和其他外设是否有引脚、DMA、中断、时钟冲突？
8. 它的速度、精度、电流、温度范围边界在哪里？

比如 串口能打印 hello world 只是入门；真正掌握串口，还要理解波特率误差、帧格式、接收中断、DMA 环形缓冲、粘包拆包、超时处理和电平转换等相关知识。

学习单片机要允许自己先跑通，但请不要只停留在跑通。

---

十四 用天空星筑基学习板理解单片机

14.1 天空星核心板和筑基学习板的分工

在本套教程中，天空星核心板和筑基学习板的关系非常适合用来理解单片机系统。

• 天空星核心板：提供 STM32F407 主控、晶振、复位、下载调试接口、基础电源和 TF 卡座等最小系统资源。
• 筑基学习板：提供电机、传感器、通信接口、音频、屏幕、蜂鸣器、继电器、电源监测等外部功能模块。

也就是说，天空星核心板 = 单片机最小运行平台；筑基学习板 = 真实外设和工程场景集合

如果只看核心板，你能学到 MCU 怎么运行。

如果加上筑基学习板，你能学到 MCU 如何控制真实外设、如何处理资源复用、如何面对工程冲突。

14.2 为什么学习板要有这么多外设？

很多入门开发板只提供 LED、按键、串口和几个传感器，适合入门，但很难体现真实项目的复杂度。

筑基学习板外设多，不只是为了 看起来丰富 ，更重要的是让大家提前接触工程问题：

• 多个设备共用 I2C 总线，如何管理地址和带载能力。
• SPI、I2S、Flash、屏幕之间如何处理资源分配。
• 电机、继电器、蜂鸣器这类负载如何避免干扰主控。
• 隔离 CAN、隔离 RS485 为什么要隔离。
• 拨码开关和模拟开关如何解决引脚不够的问题。
• 电源监控为什么对系统可靠性有价值。

这些问题才是从 会点灯 走向 会做项目 的关键。

14.3 初学者该如何使用这块板

建议大家每学一个外设，都按下面几个问题去理解：

1. 这个外设在板子上长什么样，接在哪里？
2. 它和 STM32 的哪些引脚相连？
3. 它需要什么电源和电平？
4. 它使用什么通信方式或控制方式？
5. 使用前是否要拨码开关或跳线配置？
6. 程序初始化步骤是什么？
7. 正常现象是什么？
8. 如果不工作，最可能的原因有哪些？

笔者特地做了这个在线交互式文档来帮助大家快速找到对应的外设：天空星·筑基学习板引脚分配速查交互式文档

只要坚持用这套问题去看每个模块，你会发现不同外设虽然表面不同，但底层分析方法是相通的。

---

十五 本章总结

本章我们没有写具体代码，而是先把单片机这件事讲清楚。

单片机不是神秘的黑盒，它本质上是一颗集成了 CPU、存储器、总线、外设、时钟、复位和调试能力的控制芯片。我们写的程序经过编译后存入 Flash，上电后 CPU 从 Flash 取指令执行，通过读写寄存器控制 GPIO、定时器、串口、ADC 等硬件外设，最终表现为外部引脚上的电平、波形和通信数据。

对于初学者，本章最重要的是建立整体地图：知道后续每一章学的 GPIO、定时器、串口、I2C、SPI、ADC 都是单片机内部外设的一部分。

对于工程师，本章更重要的是提醒：单片机开发不是单纯写代码，而是软硬件结合的系统工程。实时性、可靠性、资源规划、电气边界、异常恢复和可维护性，才是产品能否长期稳定运行的关键。

下一步，我们会继续围绕天空星 STM32F407 平台，逐步认识具体芯片、开发环境和各类外设。
