四 配套2.0寸屏幕扩展板
单扩展板实物图如下所示，板载一个光照度传感器-AP3216C，有一个带触摸的2.0寸屏幕和三个按钮。
【具体参数】
- 屏幕尺寸：2.0 inch
- 屏幕分辨率：240 x 320
- 显示尺寸：30.6mm x 40.8mm
- 亮度：450 Cd/m²
- 显示驱动：ST7789V2
- 电容触摸：FT6336
- 板载按键：3个
- 板载光照传感器：AP3216C
- 连接方式：
- 14P POGO Pin ：【推荐】用螺丝和天空星核心板连起来就能用。
- FPC座子：可与天空星筑基学习板通过异面FPC线连接使用。
- 预留排针座（未焊接），自行焊接后可通过杜邦线与任意开发板连接使用，但焊接上之后就无法使用POGO pin的方式来连接了。
注意⚠️

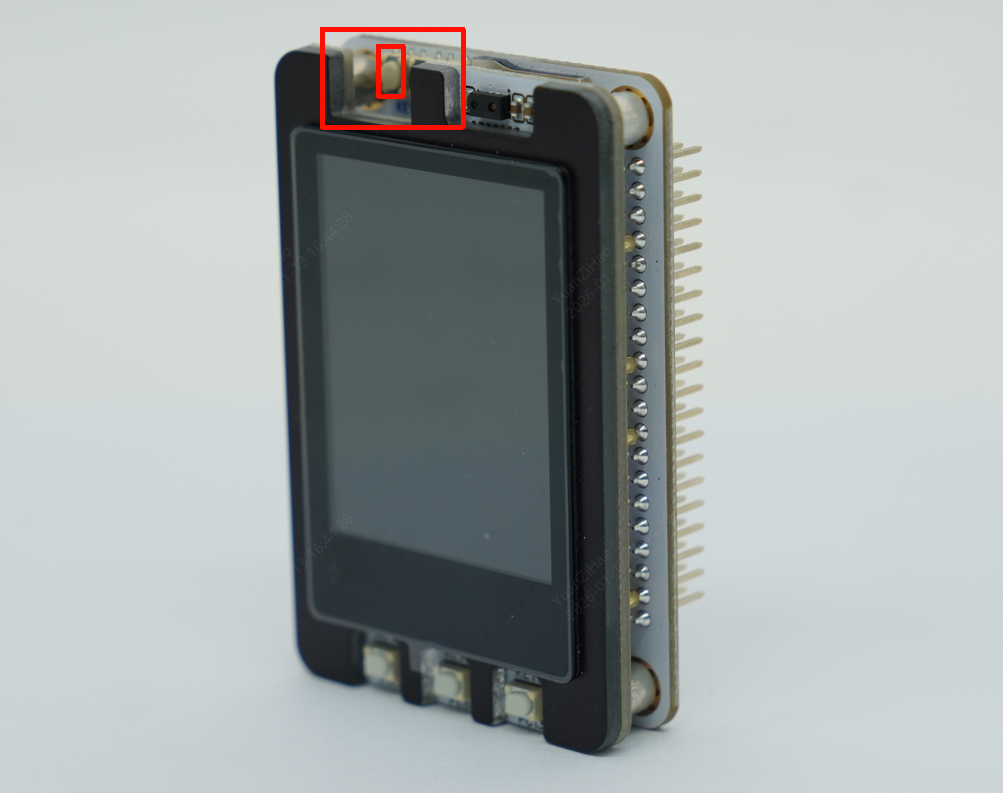

安装之前一定要对好方向，屏幕的缺口要和天空星核心板的三个对齐，如下图所示：
用四个螺丝+POGO pin的方式和天空星连接起来的实物图如下所示：
4.1 三种连接方式
为了实现不破坏天空星基础结构，同时还要保持优雅，我们定制了这个凹面的POGO PIN，首推的连接方式就是POGO PIN方式与天空星连接。
4.1.1 POGO PIN方式与天空星连接
同时兼容有排针和没有排针两种方式，只适合排针向下焊接的天空星，强烈建议大家用有排针的方式，信号接触更良好（弹簧压力更高，结合更稳定）。但是不焊接排针的天空星与这个屏幕扩展板相连会更优雅，毕竟没有排针扎手了嘛。
安装前一定要把背面这些POGO PIN上面的帽子给拿掉：
同时，四个贴片螺母上面的固定胶带也需要提前揭掉 ，否则螺丝是拧不进去的。
注意拧螺丝前需要先对准，然后先用手把四颗螺丝大概拧一下能进去贴片螺母就行，接下来就不能单个螺丝拧到底了，要雨露均沾，1号螺丝拧半圈，就得去拧下一个螺丝，到最后再全部紧固。
装好后的实物图如下所示：
没有焊接排针的天空星也可以使用，但是POGO PIN的压缩力不足，有时可能会出现信号不稳定的情况，需要注意一下：
pogo pin为什么这么设计？为什么不挨在一起呢？
主要是因为我们这个pogo pin如果要上贴片机，就需要有塑料帽子来供贴片机的吸嘴来吸取，否则就无法大批量量产，如果pogo pin是相邻连接的，这个帽子的尺寸过大就会导致两个之间互相干涉，过回流焊时就会歪斜，所以这你可以看到所有的pogo pin没有相邻的，只有斜对放置的。 同时，为了让两边受力均匀，左右是各7个pogo pin的：
4.1.2 FPC 排线方式与筑基学习板连接
记得用18P-0.5mm间距的FPC异面FPC线来连接：
【不建议使用筑基学习板时用FPC线来连接，还是推荐用上面提到的POGO PIN的方式，如下图所示，更加优雅方便】
4.1.3 自行焊接贴片排针座，与各种有排针的开发板连接
要注意！焊接好屏幕扩展板的排针后，就无法再使用pogopin方式了，因为这个排针太长了【这也是我们的屏幕为什么默认不焊接这个排针的原因】。
上面是自行焊接好排针的图片，默认大家到手的是没有焊接这个排针，也没有赠送的。
4.2 软件资料

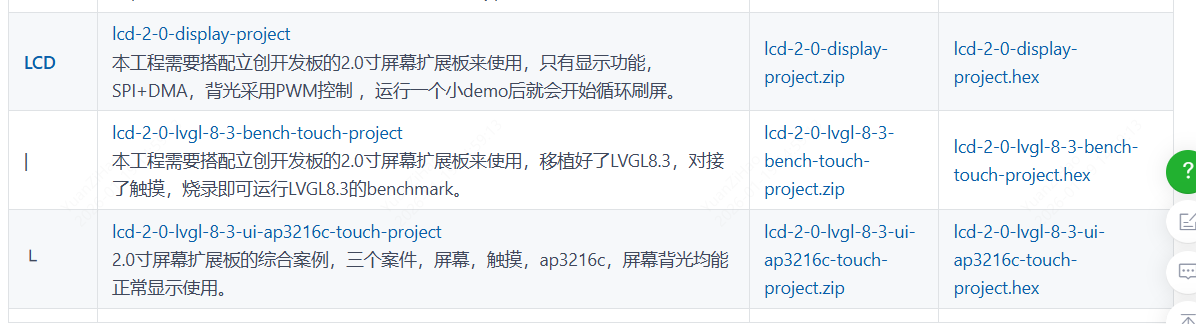

4.2.1 相关例程：
https://gitee.com/lcsc/fdb/tree/master/0_example

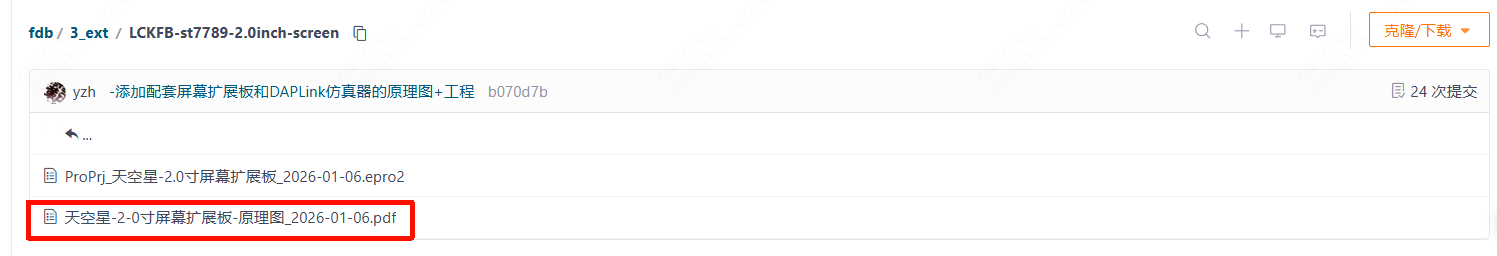

4.2.2 原理图及开源PCB：
落地页还没开始做，请各位先看这里的内容：
https://gitee.com/lcsc/fdb/tree/master/3_ext/LCKFB-st7789-2.0inch-screen
