1、实验目的

  实现二选一选择器代码的编写与仿真验证

2、实验原理

  使用一个sel信号根据其值对输入的两路信号进行选择。

3、代码设计

  RTL代码如下：

module mux2to1(
     input wire a,         // 输入 a
     input wire b,         // 输入 b
     input wire sel,       // 选择信号
     output wire y         // 输出 y
);

     assign y = (sel) ? b : a; // 根据 sel 决定输出 a 还是 b

endmodule

  代码实现了一个2选1多路选择器。根据输入的选择信号 sel，在两个输入信号a和b之间选择一个作为输出y。当选择信号sel为低电平（0）时，输出y等于输入信号a；当sel为高电平（1）时，输出y等于输入信号b。

4、实验现象

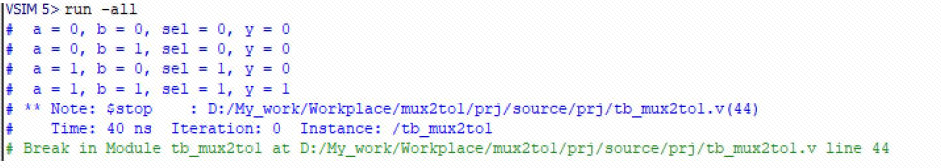

  二选一电路实验现象结果展示图如下所示：

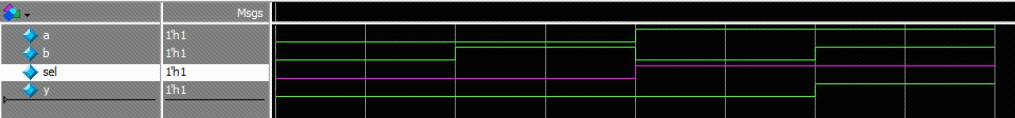

  二选一电路实验结果波形图如下所示：

  结合modelsim命令行打印的信息与wave窗口的波形来看，实验符合预期，代码正确。
