1、FIFO介绍
1.1、基础知识
FIFO（先进先出）是一种数据缓冲机制，广泛应用于 FPGA 中，用于管理数据流的临时存储。它允许数据按顺序进出，确保最早进入 FIFO 的数据最早被读取。说到这里就有一些同学觉得这个是不是和单片机的堆栈差不多，接下来我就带大家分析分析。
FPGA：
1、数据结构特性
- 用途：适用于数据流的管理，如数据缓冲、流量控制等。
- 访问方式：通常提供读写操作，支持双向访问。
2、存储机制
实现方式：可以使用环形缓冲区或链表实现，支持动态增长。
内存分配：通常在 FPGA 设计中，FIFO 的深度可以动态配置以适应不同应用需求。
3、性能与效率
延迟：通常较低，因为数据可以并行读写。
吞吐量：在数据流处理时，吞吐量高。
4、实现复杂度
- 实现复杂性：通常需要考虑溢出和下溢等情况，设计时较复杂。
堆栈（Stack）：
1、数据结构特性
常用于函数调用管理、临时数据存储、回溯操作等。
访问方式：仅提供顶端的读写操作，数据只能从顶端进入或离开。
2、存储机制
实现方式：可以使用数组或链表实现，通常有固定的深度。
内存分配：深度在编译时确定，使用固定大小的内存区域。
3、性能与效率
延迟：在多次函数调用时，可能会造成较高的延迟。
吞吐量：适用于较小数据量的存储和管理。
4、实现复杂度
- 实现复杂性：相对简单，通常只需管理一个指针来指示栈顶。
总结：FIFO 更适合处理高速数据流，而在单片机中，堆栈更常用于管理函数调用和局部数据。
对于 FIFO 我们还需要了解一些常见参数：
1、深度（Depth）：FIFO 中可以存储的最大数据项数量，影响其缓冲能力。
2、宽度（Width）：每个数据项的位数，通常与数据类型相关，如 8 位、16 位或 32 位。
3、时钟频率（Clock Frequency）：FIFO 操作的时钟频率，影响其读写速度。
4、读写指针（Read/Write Pointers）：用于指示当前读/写位置，确保数据的正确读写，在每个时钟来临沿触发。
5、满标志（Full Flag）:指示 FIFO 是否已满，防止溢出。
6、空标志（Empty Flag）：指示 FIFO 是否为空，防止读取无效数据。
7、带宽（Bandwidth）：FIFO 每单位时间内处理的数据量，通常以比特每秒（bps）表示。
8、延迟（Latency）：数据在 FIFO 中存储的平均时间，影响实时性。
9、复位信号（Reset Signal）：用于初始化 FIFO 的状态，清空数据和指针。
10、异步接口（Asynchronous Interface）：支持与不同时钟域之间的交互，适用于异步数据流。
1.2、FIFO 结构
FIFO 从读写时钟上来分有两类结构：单时钟 FIFO（同步 FIFO）和双时钟FIFO（异步 FIFO）。
同步 FIFO
1、定义：
- 读写操作在同一个时钟域下进行，即读时钟和写时钟相同。
2、特点：
a、简单的控制逻辑，设计和实现相对容易。
b、不需要处理时钟域交叉问题，避免了异步设计带来的复杂性。
c、在高频率应用中，可能会遇到数据碰撞或延迟问题。
3、适用场景
- 适合数据流不复杂的应用，如单片机的串口缓冲。
异步 FIFO
1、定义：
- 读写操作可以在不同时钟域下进行，由两个独立的时钟域控制，它能够解决读写操作在不同时钟域下的时序问题，保证数据的正确传输。
2、特点：
a、需要额外的控制逻辑来处理时钟域交叉问题，如使用双端口 RAM、握手信号等。
b、能够有效处理时钟频率不匹配的情况，适合高速数据流。
c、设计复杂，调试时可能需要考虑数据完整性和时序问题。
3、适用场景
- 适合复杂系统中，如 FPGA 中的图像处理、音频信号处理等需要异步数据流的应用。
接着我们就来看高云 FPGA 其 FIFO 结构图是怎么样的，如下图所示：
异步 FIFO 结构示意图
同步 FIFO 结构示意图
如上图所示，进行对比分析可以发同步 FIFO 的读端口和写端口信号均由一个时钟域控制，而异步 FIFO 的读写端口信号由两个独立的时钟域控制。这就是这两个时钟的由来。
（官方datasheet:https://cdn.gowinsemi.com.cn/IPUG105-1.07_Gowin先进先出队列(FIFO)用户指南.pdf 第28页）
2、实战任务
用 Gowin 生成一个双时钟 FIFO（异步 FIFO），

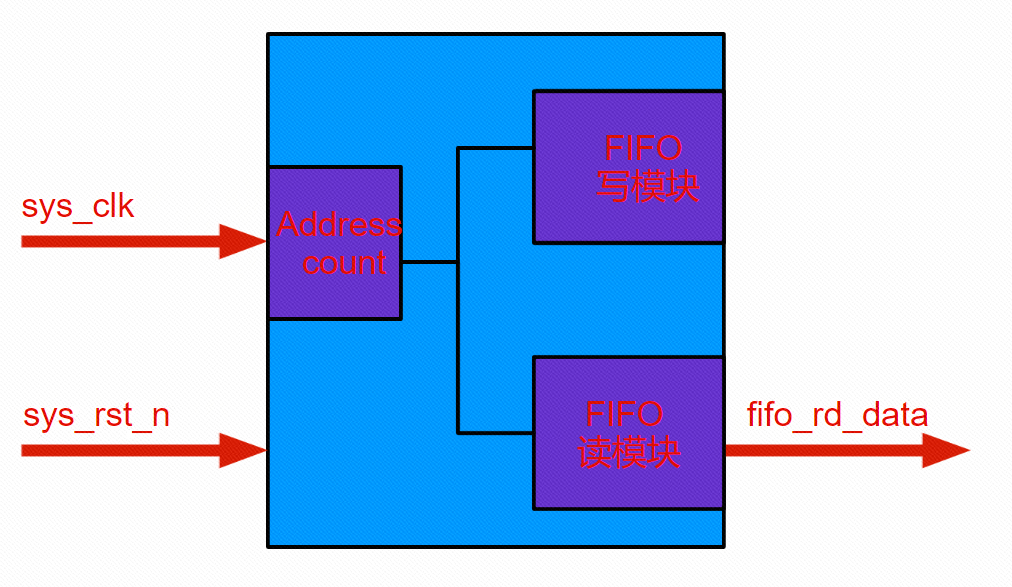

3、系统框图
4、FIFO IP介绍

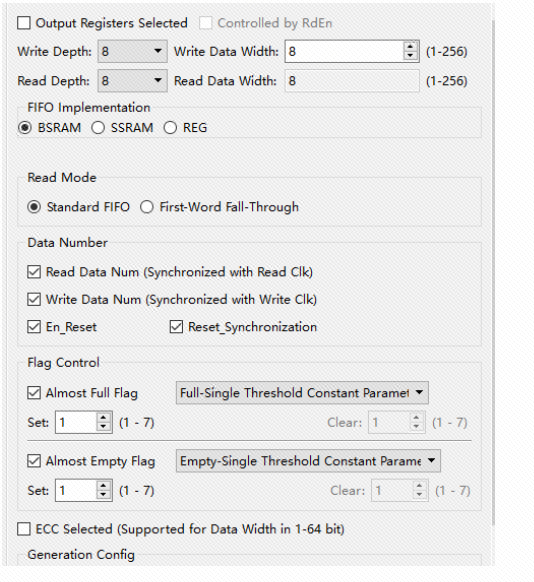

1、Options 介绍
Output Register Select（输出寄存器选择）：有效时，数据延迟一个周期输出。BSRAM 输出数据需要满足时钟到输出延时。
Controlled by RdEn（输出受 RdEn 控制）：输出寄存器功能，是否受读使能（RdEn）控制。
Write Depth：写数据深度
Write Data Width：写数据位宽
Read Depth：读数据深度
Read Data Width：读数据位宽
注：异步 FIFO IP 满足写入数据宽度不同于读出数据宽度，Read Data Width 自动计算等于 Write Depth xWrite Data Width /Read Depth。最重要的一点是 FPGA 内部的片上 SRAM 资源是有限的不要将位宽和深度设置成远远超过实际需求的值，造成 SRAM 资源的浪费。
2、FIFO Implementation
用于实现 FIFO 的资源有三种，分别为 Block SRAM（块 RAM）、Shadow SRAM（分布式 RAM）和 REG（LUT移位寄存器）。
注： BSRAM 和 SSRAM 是创建 FIFO 时最常的存储资源类型，一般小于 1 KB 选择 SSRAM。超过 1KB 的话就可以考虑 BSRAM 了。这只是一个建议。
3、Read Mode（读取模式）
Standard FIFO：标准 FIFO 时序
First-Word Fall Through：FWFT FIFO 不管是否有读使能信号，都会将写入的第一个数马上放在输出数据总线上，读使能拉高后会按顺序输出写入的其他数据。
4、Data Number
Read Data Num：读数据数目
Write Data Num：写数据数目
En_Reset：使能复位。在使能时，读写各自复位，增加输入WrReset、RdReset。
Reset_Synchronization：同一个复位。En_Reset 有效后，Reset_Synchronizati on 可选；若选择，表示使用一个复位，增加输入 Reset。
5、Flag Control
- Almost Full Flag :半满标志使能
会增加输出 Almost_Full，有四种信号类型设置。如下表所示：
| 信号名称 | 描述 |
|---|---|
| Full-Single Threshold Constant Parameter | 静态半满单常量阈值，有效时，Set 有效 |
| Full-Dual Threshold Constant Parameters | 静态半满双常量阈值，有效时，Set、Clear有效 |
| Full-Single Threshold Input Parameter | 动态半满单输入阈值，有效时，增加输入AlmostFullTh |
| Full-Dual Threshold Input Parameters | 动态半满双输入阈值，有效，增加输入AlmostFullSetTh、AlmostFullClrTh |
Set：半满置 1 阈值大小。
Clear：半满清 0 阈值大小。
6、Almost Empty Flag
- Almost Empty Flag：半空标志使能。
会增加输出 Almost_Empty，有四种信号类型设置。如下表所示：
| 信号名称 | 描述 |
|---|---|
| Empty-Single Threshold Constant Parameter | 静态半空单常量阈值，有效时，Set 有效 |
| Empty-Dual Threshold Constant Parameters | 静态半满双常量阈值，有效时，Set、Clear有效 |
| Empty-Single Threshold Input Parameter | 动态半满单输入阈值，有效时，增加输入AlmostEmptyTh |
| Empty-Dual Threshold Input Parameters | 动态半满双输入阈值，有效，增加输入AlmostEmptySetTh、AlmostEmptyClrTh |
7、ECC Selected
- ECC Selected：ECC 功能，Data width 1-64bit 时有效，勾选后增加输出ERROR。
8、Generation Config
Disable I/O Insertion：选择后不是生成 I/O Buffer,具体效果应该类似于临时存储数据的内存区域。
Read Write check on RAM 功能是防止 RAM 的读写冲突。
注：这里是只介绍 FIFO 配置介绍。如果想了解单时钟 FIFO SC （也可以叫做同步时钟）的话也可以在链接中找到（https://cdn.gowinsemi.com.cn/IPUG105-1.07_Gowin先进先出队列(FIFO)用户指南.pdf 第28页）
5、时序图

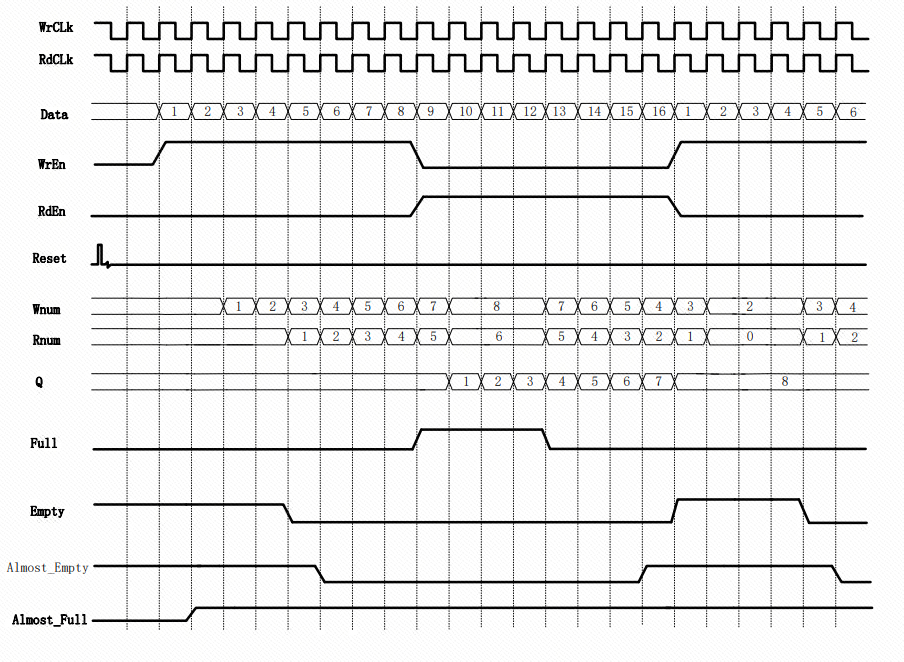

同样以官方 IPUG105 datasheet 为例。配置下的一次读写操作示例：
上图所示，深度和位宽皆为8，Almost Full Numbers 的 Set 配置为 1，Almost Empty Numbers 的 Set 配置为 1
上图所示,在 FIFO 复位后，Empty 信号为 1 ，表示 FIFO 为空，此时 Almost_Empty 信号也为 1 ，当 WrEn 写使能被拉高，将数据写入 FIFO ；写入8 个数后 FIFO 写满，写使能将被屏蔽，此时无法再写入数据。在 RdEn 读使能被拉高，FIFO 将数据依次读到 Q 寄存器里面。直到 Empty 信号拉高，此时无法再读出数据。
6、FIFO 核创建

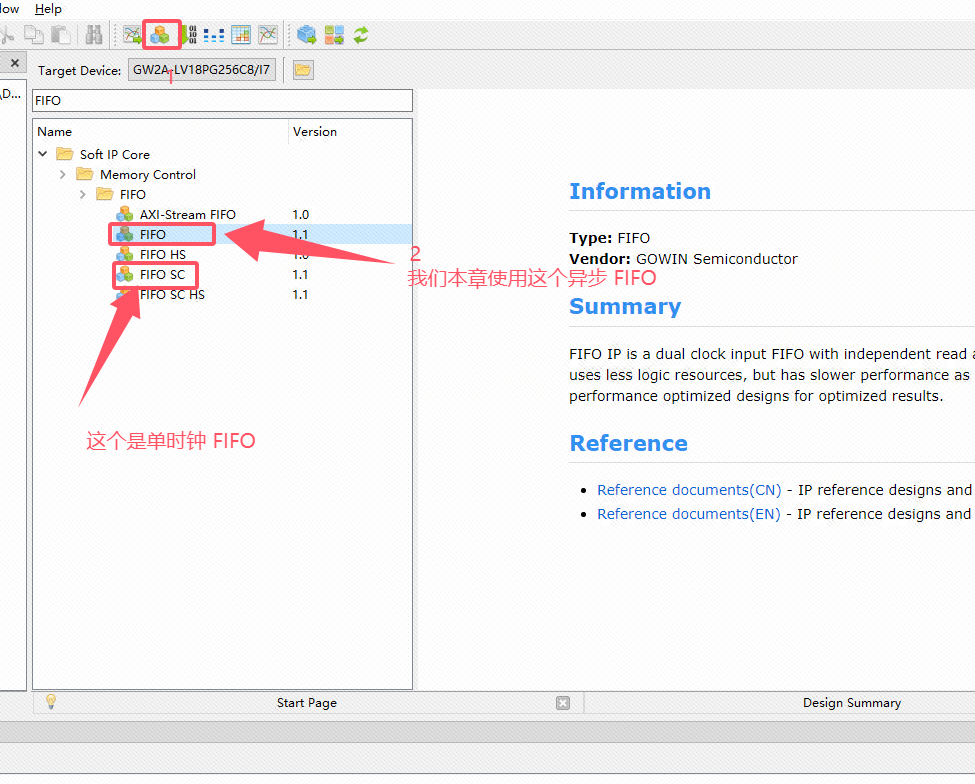

Gowin 软件自带的 FIFO 的 IP 核分为 FIFO（异步 FIFO ）、 FIFO SC（单时钟 FIFO ）和FIFO HS/FIFO SC HS与前面两个的区别在于支持更高的时钟，如下图所示：
选择 FIFO IP 核 -> 双击 FIFO ,后弹出 IP 核的配置界面，IP 核配置界面如下图所示：
上面绿色框中是需要更改，因为默认是 fifo_top ,在我们实际应用中一般 top 表示几个模块的顶层例化文件，为此我们这里直接将名字改成 fifo_ip ，我们这里写入\读取深度设置为 128 ，读\写数据宽度为 7 ，full满标志输入 120 ，Empty空标志输入 10 ，在 Write\Read Data Num 、En_Reset 和 Reset_Synchronization 都打钩选上。
注：FIFO 的 IO 端口说明，如下表所示：
| 信号名称 | 方向 | 描述 |
|---|---|---|
| Data | 输入 | 写入数据 |
| Wr\RdClk | 输入 | 写\读时钟 |
| Wr\RdEn | 输入 | 写\读使能 |
| Reset | 输入 | 复位，高电平有效 |
| Almost_Empty | 输出 | 半空标志 |
| Empty | 输出 | 空标志 |
| Almost_Full | 输出 | 半满标志 |
| Full | 输出 | 满标志 |
| Wnum | 输出 | 写入数据数目 |
| Rnum | 输出 | 可读数据数目 |
| Q | 输出 | 读出数据 |
7、程序编写
7.1、FIFO 读模块
接下来我们编写 FIFO 读模块，用于处理 FIFO 的读操作，（fifo_rd.v）代码编写如下：
module fifo_rd(
input rd_clk , //读时钟信号
input rd_rst_n , //复位信号
input [7:0] fifo_Rnum_count , //FIFO读计数
input fifo_full , //FIFO满标准
output reg fifo_rd_en //FIFO读使能
);
parameter FIFO_EMPTY = 8'd1; //FIFO空的标准
always @(posedge rd_clk or negedge rd_rst_n) begin
if(!rd_rst_n)
fifo_rd_en <= 1'd0;
else if(fifo_full) // 如果FIFO满，允许读取
fifo_rd_en <= 1'd1;
else if(fifo_Rnum_count == FIFO_EMPTY) // 如果读计数达到FIFO空的标准，禁止读取
fifo_rd_en <= 1'd0;
else
fifo_rd_en <= fifo_rd_en; // 保持当前读使能状态
end
endmodule注：
- 第 12 - 21 行：如果 fifo_full 信号为高，表示 FIFO 已满，此时 fifo_rd_en 被设置为 1，允许读取数据，当 FIFO 里面的数据被读取到最后一个时，将读使能关闭，此时不应再进行读取操作，以避免读取错误数据。
7.2、FIFO 写模块
接下来编写 FIFO 写模块，用于处理 FIFO 的写操作，（fifo_wr.v）代码编写如下：
module fifo_wr(
input wr_clk , // 写时钟信号
input wr_rst_n , // 复位信号
input [7:0] fifo_Wnum_count , //FIFO写计数
input fifo_empty , // FIFO空标志
output reg fifo_wr_en , // FIFO写使能
output reg [6:0] fifo_wr_data // FIFO写入数据
);
parameter WR_DATA =8'd128; //写入数据的最大值
always @(posedge wr_clk or negedge wr_rst_n) begin
if(!wr_rst_n)
fifo_wr_en <= 1'd0;
else if(fifo_empty) // 如果FIFO空，允许写入
fifo_wr_en <= 1'd1;
else if(fifo_Wnum_count == WR_DATA) // 如果写计数达到最大值，禁止写入
fifo_wr_en <= 1'd0;
else // 保持当前写使能状态
fifo_wr_en <= fifo_wr_en;
end
always @(posedge wr_clk or negedge wr_rst_n) begin
if(!wr_rst_n)
fifo_wr_data <= 8'd0;
else if(fifo_wr_en && fifo_wr_data < WR_DATA) // 如果写使能打开且当前数据小于最大值，写入数据加
fifo_wr_data <= fifo_wr_data + 7'd1;
else
fifo_wr_data <= 8'd0; // 否则重置写入数据
end
endmodule注：
第 11 行：宏定义最大写入深度。
第 13 - 22 行：用于控制 FIFO 的写使能信号 fifo_wr_en 。在复位信号 wr_rst_n 为低时，禁止写入。当 FIFO 为空时，允许写入；如果写入计数达到最大值 128 ，则禁止写入设置为 0 。
第 24 - 31 行：用于管理 FIFO 写入数据的计数 fifo_wr_data。写使能信号 fifo_wr_en 为高且当前数据小于最大值 WR_DATA，则将 fifo_wr_data 增加 1；否则，将其重置为 0。这一逻辑确保了写入数据的正确计数和在特定条件下的重置。
7.2、FIFO 顶层模块
接下来编写 FIFO 顶层模块，用于处理 FIFO 的读\写模块的数据交互，（fifo_top.v）代码编写如下：
module fifo_top(
input sys_clk, //系统时钟
input sys_rst_n, // 系统复位信号，低电平有效
output [6:0] fifo_rd_data // FIFO读出数据
);
//wire define
wire fifo_wr_en ; // FIFO写使能
wire fifo_rd_en ; // FIFO读使能
wire [6:0] fifo_wr_data ; // FIFO写入数据
wire almost_full ; // FIFO半满标志
wire almost_empty ; // FIFO半空标志
wire fifo_full ; // FIFO满标准
wire fifo_empty ; // FIFO空标志
wire [7:0] fifo_Wnum_count; // FIFO写计数
wire [7:0] fifo_Rnum_count; // FIFO读计数
//FIFO IP 核
fifo_ip u_fifo_ip(
.Data (fifo_wr_data ), //input [6:0] Data
.Reset (~sys_rst_n ), //input Reset
.WrClk (sys_clk ), //input WrClk
.RdClk (sys_clk ), //input RdClk
.WrEn (fifo_wr_en ), //input WrEn
.RdEn (fifo_rd_en ), //input RdEn
.Wnum (fifo_Wnum_count ), //output [7:0] Wnum
.Rnum (fifo_Rnum_count ), //output [7:0] Rnum
.Almost_Empty (almost_empty ), //output Almost_Empty
.Almost_Full (almost_full ), //output Almost_Full
.Q (fifo_rd_data ), //output [6:0] Q
.Empty (fifo_empty ), //output Empty
.Full (fifo_full ) //output Full
);
//FIFO 写 模块
fifo_wr u_fifo_wr(
.wr_clk (sys_clk ), // 写FIFO时钟
.wr_rst_n (sys_rst_n ), // 复位信号
.fifo_Wnum_count (fifo_Wnum_count ), // FIFO写计数
.fifo_wr_en (fifo_wr_en ), // FIFO写使能
.fifo_wr_data (fifo_wr_data ), // FIFO写入数据
.fifo_empty (fifo_empty ) // FIFO空标志
);
//FIFO 读 模块
fifo_rd u_fifo_rd(
.rd_clk (sys_clk ), // 读时钟
.rd_rst_n (sys_rst_n ), // 复位信号
.fifo_Rnum_count (fifo_Rnum_count ), // FIFO读计数
.fifo_rd_en (fifo_rd_en ), // FIFO读使能
.fifo_full (fifo_full ) // FIFO满标志
);
endmodule8、仿真编写
接下来我们编写仿真代码，我们只有系统时钟和系统复位这两个输入信号，而输出信号是用于 Gowin 在线逻辑仿真，fifo_mod.v 代码编写如下：
`timescale 10ns/10ns
module fifo_mod();
//在对 FIFO 或者 SP IP 核等（或其它在底层转换 GSR 时调用了全局复位的 IP/原语）进行仿真时，在仿真代码中需要添加如下这一段代码，否则联合仿真时就会报错。
GSR GSR(.GSRI(1'b1));
//reg define
reg sys_clk; //系统时钟
reg sys_rst_n; //系统复位信号，低电平有效
//wire define
wire [6:0] fifo_rd_data; // FIFO读出数据
always #10 sys_clk = ~sys_clk;
initial begin
sys_clk = 1'd0;
sys_rst_n = 1'd0;
#200;
sys_rst_n = 1'd1;
#1000;
end
//FIFO 实例化被测模块
fifo_top u_fifo_top(
.sys_clk (sys_clk), //系统时钟
.sys_rst_n (sys_rst_n), // 系统复位信号，低电平有效
.fifo_rd_data (fifo_rd_data) // FIFO读出数据
);
endmodule注释：
第 9 - 14 行：用于定义 FIFO 的信号。
第 33 - 38 行：和 fifo_top 的时钟、复位和 FIFO 读出数据信号进行绑定。

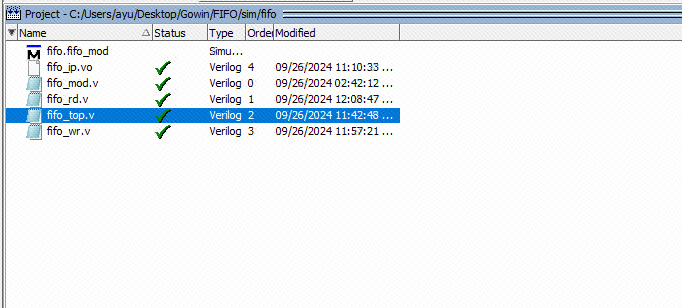

接下来打开 Modelsim 软件对代码进行仿真，需要添加文件如下图所示：

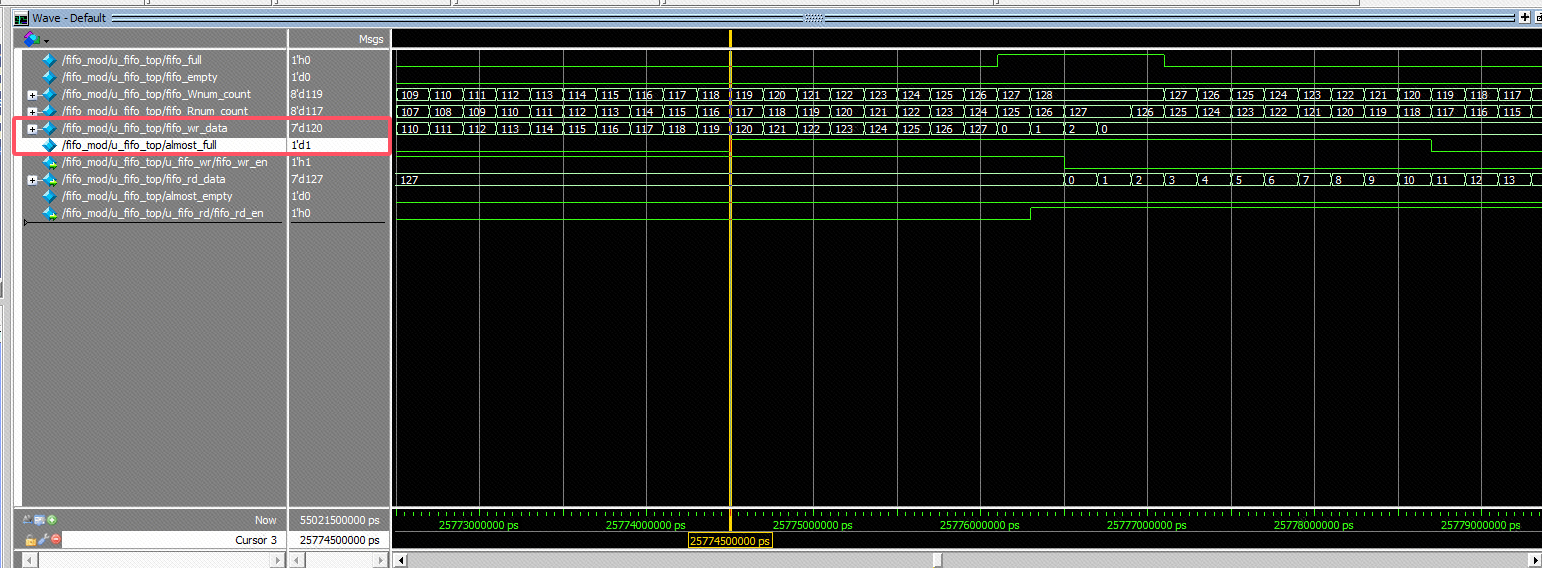

将 fifo_mod 的端口信号添加至波形窗口进行观察，然后观察全局波形，首先我们来查看往 FIFO 里面写入数据和 alimost_full 信号，如下图所示:
从上面波形中我们可以看出，在往 FIFO 里面写入数据到了 120 的时候，可以看见 almost_full ，半满标志被拉高了，证明我们的 FIFO 快装满了。

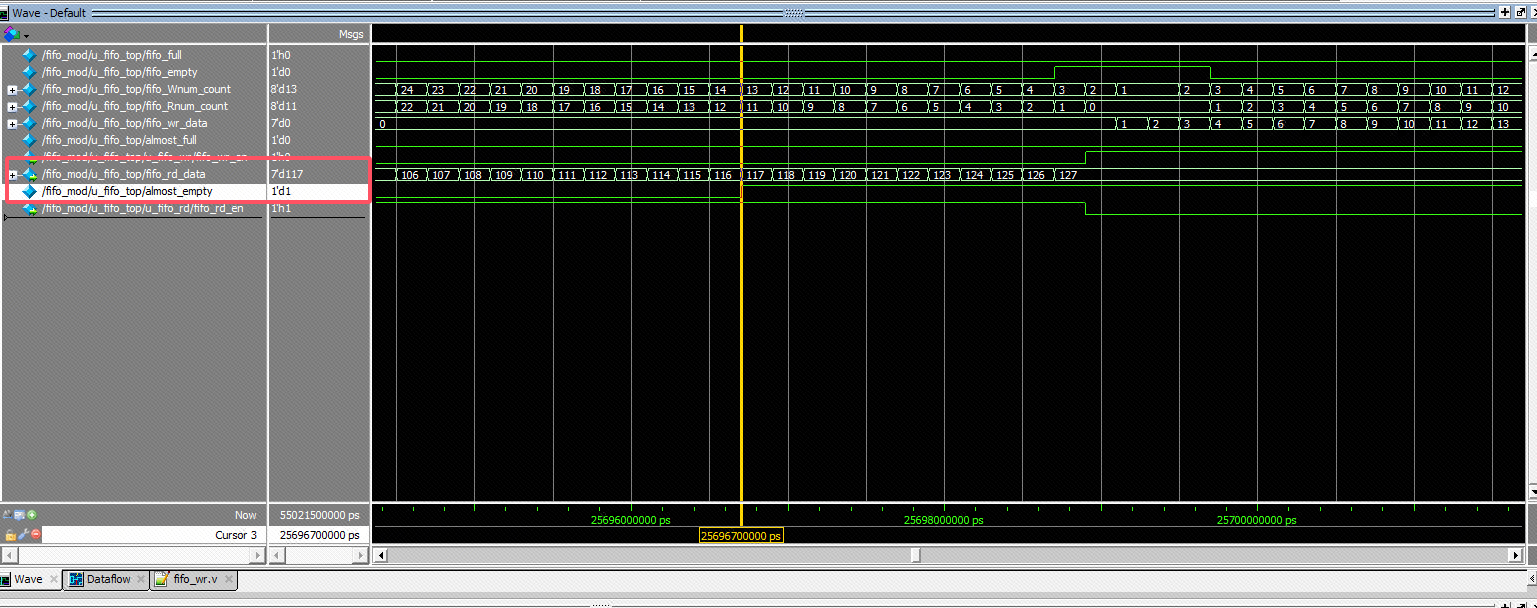

从上面波形中我们可以看出，在 FIFO 读出到第 117 个数据的时候，就开始将半空标准拉高，证明我们的 FIFO 已经快读完了。当读完最后一个数时，fifo_rd_en 被拉低，禁止读使能。
9、I/O 引脚绑定
在仿真验证完成后，接下来使用 Gowin 对时钟约束和引脚进行分配并上板验证。本实验中，系统时钟、和复位按键（其余端口仅仅只是为了仿真使用，可以不用绑定）管脚分配如下表所示：
| 信号 | 方向 | 引脚 | 端口作用 | 电平标准 |
|---|---|---|---|---|
| sys_clk | input | T7 | 时钟 | LVCMOS33 |
| sys_rst_n | input | F10 | 复位 | LVCMOS33 |
Gowin 软件中 I/O Constraints 界面如下图所示：
7、在线逻辑分析仪
我们需要添加读写数据，空满信号等 如下图所示：
GAO 中观察到的波形如下图所示：
写使能拉高后，开始向 FIFO 中写入数据，当写到第 120 时数据后，半满信号（Almost_Full）拉高（白色线），写到第 127 个信号后，也就是最后一个信号（黄色），此时写使能关闭，等待读使能打开。如下图所示：
读使能拉高后，开始从 FIFO 中读出数据，当读到第 116 时数据后，半空信号（Almost_Empty）拉高（白色线），当读出最后一个数据后，空信号（fifo_empty）拉高，此时读使能关闭，等待写使能打开。如下图所示：
注：若出现乱跳情况可以忽略，这是因为在线逻辑分析仪抓的信号可能不准确（仿真没有问题即可），等待后续更新。如下图所示：
至此、我们的 FIFO 实验就到处结束。
