I2C协议

1. 本节介绍

📝本节您将学习如何通过开发板使用I2C协议

🏆学习目标

1️⃣ 了解I2C协议的原理和注意事项

2️⃣ 通过I2C设备 SHT20温湿度传感器，了解I2C协议的具体通信流程

2. I2C协议介绍

IIC（Inter-Integrated Circuit）协议也称为I2C总线，是一种串行通信协议，通常用于连接低速外设。它由Philips（现在的NXP Semiconductors）公司于1980年代初开发，现在已经成为一个标准。IIC总线只需要两条数据线，分别是串行数据线（SDA）和串行时钟线（SCL），这使得它成为一种非常简单的接口。它适用基于芯片的通信，例如连接传感器、存储器或数字信号处理器等。

在IIC协议中，总线上有一个主设备和多个从设备。主设备掌控着总线上的通信过程，负责发起、控制、停止通信。而从设备则需要等待主设备的请求，接收或发送数据。主设备和从设备之间的数据交换采用帧格式，每个帧通常包含地址、数据和控制信息。主设备根据从设备的地址来选中要通信的设备，从设备则根据控制信息进行相应的操作。IIC协议可以支持多个从设备连接到同一个主设备，为系统设计提供了更大的灵活性。

I2C的硬件实现

I2C总线通常使用两种电压电平，即高电平（VH）和低电平（VL）。高电平为2.5V至5.5V，低电平为0V至0.3V；这些电压电平范围是根据I2C规范确定的。I2C总线有不同的传输速率可选，包括标准模式（100 kbps）、快速模式（400 kbps）以及高速模式。传输速率的选择取决于应用的需求和设备的支持能力。为避免信号冲突，微处理器(MCU）必须只能驱动SDA和 SCL在低电平，即开漏输出。设置为开漏模式主要是为了保护器件和防止干扰。

防止干扰：多个器件共享同一条数据线（SDA）和同一条时钟线（SCL），如果采用推挽输出模式，多个器件的输出将会叠加在数据线上，造成信号干扰，严重时会损坏器件或导致通信错误。而采用开漏输出模式，则各个器件的输出只有拉低数据线的部分，不会干扰彼此，从而提高了总线的可靠性和抗干扰能力。
防止短路：在开漏输出模式下，由于器件的输出只有拉低数据线的部分，如果两个或多个器件同时输出，也不会造成短路。而如果采用推挽输出模式，两个或多个器件同时输出时，可能会形成短路。比如主设备输出高电平，从设备输出低电平。

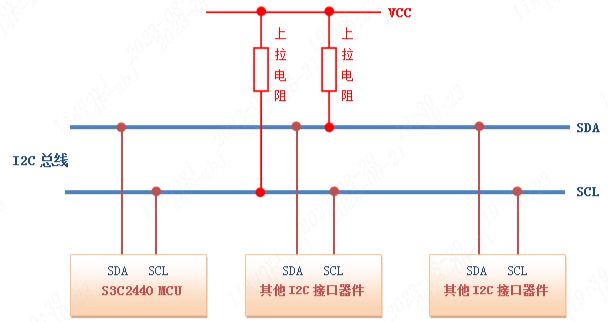

因设置为开漏模式，需要连接一个外部的上拉电阻（例如:10k)将信号提拉至高电平。故I2C总线中的SDA（数据线）和SCL（时钟线）通常都连接了上拉电阻，以确保逻辑高电平的稳定性。上拉电阻的阻值通常在2.2kΩ至10kΩ之间，具体取决于总线的电容负载和通信距离。

I2C总线的最大线缆长度和传输容量受到一定限制。在标准模式下，最大线缆长度大约在1米左右，而在快速模式下，最大线缆长度约为0.3米。此外，线缆上的总线容量也会对传输速率产生影响。

I2C数据传输

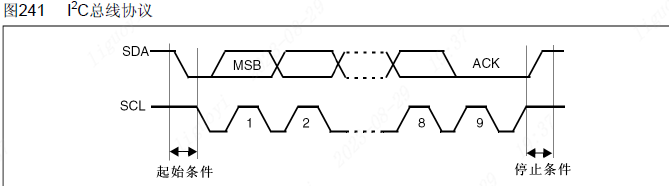

I2C只有两根通信线，因此它数据传输是基于时钟信号的。各个设备在时钟信号的控制下进行数据的收发操作。下面是I2C总线的几个重要的时序：

起始信号：SCL在高电平的状态下，SDA的电平由高转低，表示开始一次通信。

void IIC_Start(void)
{
    SDA_OUT();//设置SDA为输出模式
    SDA(1);
    SCL(1);
    delay_us(5);
    SDA(0);
    delay_us(5);
    SCL(0);
    delay_us(5);
}

停止信号：SCL在高电平的状态下，SDA的电平由低转高，表示结束这次通信。主设备在发送停止信号后不能再向从设备发送任何数据，除非再次发送起始信号。

void IIC_Stop(void)
{
    SDA_OUT();
    SCL(0);
    SDA(0);
    SCL(1);
    delay_us(5);
    SDA(1);
    delay_us(5);
}

数据传输：主设备和从设备进行数据的传输，可以是一个或多个字节的数据，发送和接收都是基于地址选择的。

//发送一个字节
void IIC_Send_Byte(uint8_t dat)
{
    int i = 0;
    SDA_OUT();
    SCL(0);
    for( i = 0; i < 8; i++ )
    {
        SDA( (dat & 0x80) >> 7 );
        delay_us(1);
        SCL(1);
        delay_us(5);
        SCL(0);
        delay_us(5);
        dat<<=1;
    }
}

//接收一个字节
unsigned char IIC_Read_Byte(void)
{
    unsigned char i,receive=0;
    SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
    {
        SCL(0);
        delay_us(5);
        SCL(1);
        delay_us(5);
        receive<<=1;
        if( SDA_GET() )
        {
            receive |= 1;
        }
    }
    SCL(0);
    return receive;
}

I2C还提供了一种称为“ACK/NACK”（应答/非应答）的确认机制。如果一个设备接收到数据，它将通过在SDA线上拉低电平来发送一个应答信号以通知发送方数据已被接收。相反，如果数据被损坏或未接收，接收设备将发送非应答信号。（在SDA上保持高电平）。

void IIC_Send_Ack(void)
{
    SDA_OUT();
    SCL(0);
    SDA(1);
    SDA(0);
    SCL(1);
    delay_us(5);
    SCL(0);
    SDA(1);
}

void IIC_Send_Nack(void)
{
    SDA_OUT();
    SCL(0);
    SDA(0);
    SDA(1);
    SCL(1);
    delay_us(5);
    SCL(0);
    SDA(0);
}

//主机等待从机的应答信号
//函 数 返 回：1=无应答   0=有应答
uint8_t IIC_Wait_Ack(void)
{
  char ack = 0;
  unsigned char ack_flag = 10;
  SDA_IN();
  SCL(0);
  delay_us(5);
  SCL(1);
  delay_us(5);
  while( (SDA_GET()==1) && ( ack_flag ) )
  {
          ack_flag--;
          delay_us(5);
  }

  if( ack_flag <= 0 )
  {
          IIC_Stop();
          return 1;
  }
  else
  {
          SCL(0);
          SDA_OUT();
  }
  return ack;
}

在I2C总线中，时钟线由主设备控制，每个数据位在时钟边沿更新，传输的最高速率取决于总线上最慢的设备。一般来讲，I2C总线的通信速率比较慢，通常在几百kbps的范围内。如果需要更高的传输速率，可以采用其他通信协议，如SPI协议、CAN协议等。

I2C常用通信过程

I2C通信流程按照以下步骤进行：

主控向总线发送开始信号。
主控将要通信的设备地址和读写位（R/W）发送到总线上。
设备接收到地址后发送应答信号，主控接收到应答信号后发送数据或继续发送地址。
设备接收到数据后发送应答信号，主控接收到应答信号后可以继续发送数据或者停止通信。
主控向总线发送停止信号。

I2C基本参数

速率： I2C总线有标准模式（100 kbit/s）和快速模式（400 kbit/s）两种传输模式，还有更快的扩展模式和高速模式可供选择。

器件地址： 每个设备都有唯一的7位或10位地址，可以通过地址选择来确定与谁进行通信。

总线状态： I2C总线有五种状态，分别是空闲状态、起始信号、结束信号、响应信号、数据传输。

数据格式： I2C总线有两种数据格式，标准格式和快速格式。标准格式是8位数据字节加上1位ack/nack（应答/非应答）位，快速格式允许两个字节同时传输。

由于SCL和SDA线是双向的，它们也可能会由于外部原因（比如线路中的电容等）出现电平误差，而从而导致通信出错。因此，在I2C总线中，通常使用上拉电阻来保证信号线在空闲状态下的电平为高电平。

3. RP2350的I2C介绍

RP2350有两个硬件I2C，I2C0和I2C1。硬件I2C通常是限制在固定的引脚上使用，具体的哪一个引脚可以使用见下方我们总结的引脚功能定义图。

RP2350的I2C特性如下：

支持 主机 或者 从机 模式（默认为主机模式）
从机地址默认为 0X55
通信速度上支持标准 、快速 和 快速 plus 模式
主机模式下支持 10位 地址寻址模式
自带收发缓冲区 (深度各16个元素)
支持DMA和中断

4. 软件I2C与硬件I2C

I2C协议可以通过软件实现或者硬件实现。这两种方式的区别在于实现的方法和所需的硬件资源。

软件I2C

软件I2C是指通过在程序中编写代码来实现I2C通信协议。它利用通用输入输出（GPIO）引脚来模拟I2C的数据线（SDA）和时钟线（SCL），通过软件控制引脚的电平变化来传输数据和生成时序信号。与硬件I2C相比，软件I2C的优势在于不需要特定的硬件支持，可以在任何支持GPIO功能的微控制器上实现。它利用了微控制器的通用IO引脚来实现I2C通信协议。

软件I2C的实现通过编程方式来模拟I2C的主机和从机设备。通过逐位地读取和写入GPIO引脚的状态，并根据I2C协议的时序要求进行相应的操作，实现数据的传输和通信。软件I2C的灵活性较高，可以根据应用需求进行定制和扩展。它可以处理多个从机设备，并支持多主机环境。因此，软件I2C广泛应用于资源受限的MCU系统，特别是那些需要与多个外部设备进行通信的应用。

尽管软件I2C的性能相对于硬件I2C较低，但在一些低速通信和简单通信需求的场景下，软件I2C是一种经济实用的解决方案。

硬件I2C

硬件I2C是指通过专门的硬件模块来处理I2C通信协议。大多数现代微控制器和一些外部设备已经集成了硬件I2C模块，这些硬件模块负责处理I2C通信的细节，包括生成正确的时序信号、自动处理信号冲突、数据传输和错误检测等。可以直接使用硬件引脚连接，无需编写时序的代码。

使用硬件I2C通常相对简单，开发者无需编写复杂的代码来处理通信协议的细节。硬件模块可以直接与外部设备连接，通过专用的引脚进行数据和时钟传输，从而实现高效且可靠的通信。

在选择软件I2C还是硬件I2C时，需要考虑应用需求和硬件资源。软件I2C适用于资源受限的系统，可以在任何支持GPIO的微控制器上实现，但相对性能较低。硬件I2C通常性能更好，但需要硬件支持，并且可能占据一些特定的引脚资源。

5. I2C在Mpy的使用方式

硬件和软件 I2C 是通过 machine.I2C 和 machine.SoftI2C 实现的。

硬件 I2C 使用系统的底层硬件外设支持来执行读/写，通常高效且快速，但对可以使用的引脚有限制。

软件 I2C 是通过软件代码 位组合 实现的，可以在任何引脚上使用，但效率不高。

这些 类 具有相同的可用方法，主要区别在于它们的构造方式。

使用`machine.I2C`

该类是用于 硬件I2C 的初始化。

在 MicroPython 中，使用 machine.I2C 类可以方便地操作RP2350的 硬件I2C 功能。使用时需要导入该类。

from machine import I2C

其构造函数如下：

machine.I2C(id, *, scl, sda, freq=400000)

参数说明

功能：使用以下参数构造并返回一个新的 I2C 对象。

id 标识特定的 I2C 外设。允许的值取决于为 0 和 1 。

scl 应该是一个 pin 对象，指定用于 SCL 的 pin，I2C0的默认引脚为 scl=Pin(9)。

sda 应该是一个 pin 对象，指定用于 SDA 的 pin，I2C0的默认引脚为 sda=Pin(8)。

freq 应该是一个整数，用于设置 SCL 的最大频率。

示例：

from machine import Pin, I2C

i2c = I2C(0)   # default assignment: scl=Pin(9), sda=Pin(8)
#i2c = I2C(1, scl=Pin(3), sda=Pin(2), freq=400_000)

使用`machine.SoftI2C`

该类是用于 软件I2C 的初始化。

在 MicroPython 中，使用 machine.SoftI2C 类可以方便地操作RP2350的 软件I2C 功能。使用时需要导入该类。

from machine import SoftI2C

其构造函数如下：

machine.SoftI2C(scl, sda, *, freq=400000, timeout=255)

参数说明

功能：使用以下参数构造并返回一个新的软件I2C 对象。

scl 应该是一个 pin 对象，指定用于 SCL 的 pin。

sda 应该是一个 pin 对象，指定用于 SDA 的 pin。

freq 应该是一个整数，用于设置 SCL 的最大频率。

timeout 是等待时钟延长（SCL 被总线上的另一个设备保持为低电平）的最长时间（以微秒为单位），超过该时间之后会引发 OSError(ETIMEDOUT) 异常。

示例：

from machine import Pin, SoftI2C

i2c = SoftI2C(scl=Pin(5), sda=Pin(4), freq=100_000)

方法总结

重新初始化I2C总线

I2C.init(scl, sda, *, freq=400000)

使用给定的参数重新初始化 I2C 总线：

scl 是 SCL 线的引脚对象

sda 是 SDA 线的引脚对象

freq 是 SCL 时钟频率

扫描总线上I2C设备

I2C.scan()

扫描 0x08 和 0x77 之间的所有 I2C 地址，并返回响应的列表。如果在总线上发送其地址（包括写位）后将 SDA 线拉低，则设备会做出响应。

默认会右移一位，返回的是7位地址。

发送起始信号

仅在machine.SoftI2C类上可用。

I2C.start()

在总线上产生一个 START 条件（SCL 为高时 SDA 转换为低）。

发送停止信号

仅在machine.SoftI2C类上可用。

I2C.stop()

在总线上产生一个 STOP 条件（SCL 为高时 SDA 转换为高）。

读取数据并存储

仅在machine.SoftI2C类上可用。

I2C.readinto(buf, nack=True, /)

从总线读取字节并将它们存储到buf 中。读取的字节数是buf的长度。收到除最后一个字节以外的所有字节后，将在总线上发送 ACK。

接收到最后一个字节后，如果 nack 为真，则将发送 NACK 信号，否则将发送 ACK（在这种情况下，从设备假定将在以后的调用中读取更多字节）。

发送数据

仅在machine.SoftI2C类上可用。

I2C.write(buf)

将字节从buf写入总线。检查每个字节后是否收到 ACK，如果收到 NACK，则停止传输剩余的字节。该函数返回接收到的 ACK 数。

返回从指定地址中读取指定长度的数据

I2C.readfrom(addr, nbytes, stop=True, /)

从由 addr 指定的外设地址中读取 nbytes 长度的数据。如果 stop 为 true ，则在传输结束时生成 stop 条件。

返回一个包含所读取数据的 bytes 对象。

从指定地址读取指定长度数据保存

I2C.readfrom_into(addr, buf, stop=True, /)

从 addr 指定的外设地址中读入 buf。读取的字节数将是 buf 的长度。如果 stop 为真，则在传输结束时生成 STOP 条件。

该方法返回None。

将数据缓冲区中的数据发到指定地址

I2C.writeto(addr, buf, stop=True, /)

将 buf 中的字节写入 addr 地址。如果在从 buf 写入一个字节后收到 NACK，则不会发送剩余的字节。

如果 stop 为真，则在传输结束时生成 STOP 条件，即使收到 NACK 也是如此。

该函数返回接收到的 ACK 数。

6. I2C实验介绍

以SHT20温湿度传感器作为实验案例。通过硬件I2C的方式与其进行通信，获取周围环境的温度与湿度状况。

模块来源

采购链接：SHT20温湿度传感器模块/数字型温湿度测量模块 I2C通讯小体积模块

资料下载链接：

https://pan.baidu.com/s/1HrQkwECvGgQSHvt_RNdLdA

模块介绍

SHT20是一种数字式温湿度传感器，它采用电容式测量技术，具有高准确度和稳定性，并采用标准的I2C数字接口进行通信。SHT20的测量范围涵盖了温度-40到+125°C和相对湿度0到100%RH。它广泛应用于空气质量监测、气象监测、恒温恒湿控制、食品贮藏等领域。

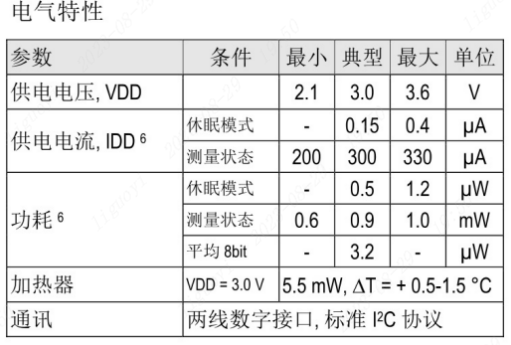

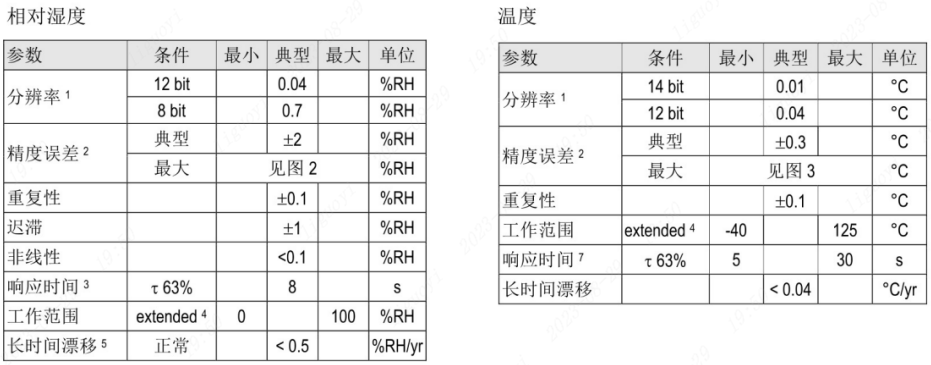

SHT20温湿度传感器的相关参数，见下图：

规格参数

工作电压： 2.1~3.6V

工作电流： 0.1~1000uA

温度精度： ±0.3℃

温度范围： -40~125℃

湿度范围： 0~100 %RH

湿度精度： ±3%RH

输出方式: IIC

管脚数量： 4 Pin

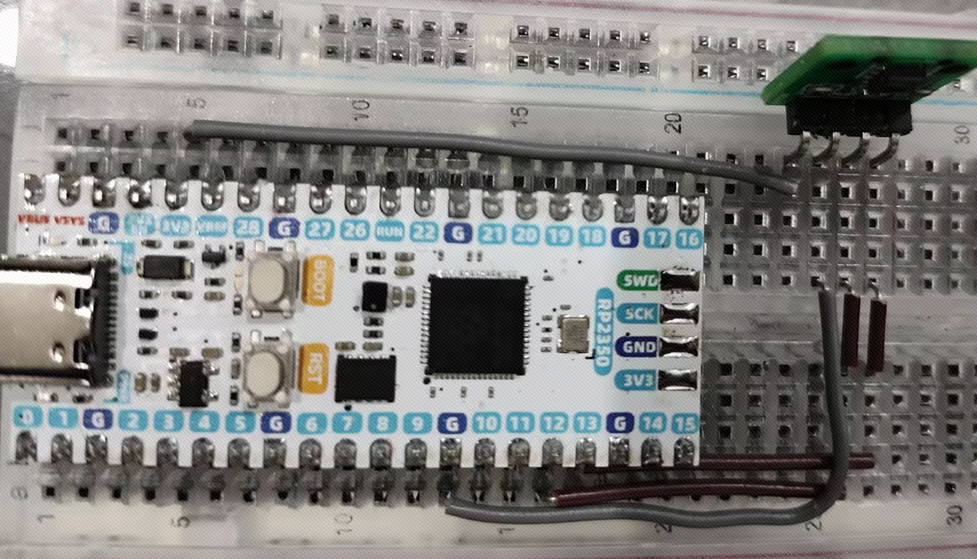

实验硬件连接

SHT20	开发板
SCL	13
SDA	12
GND	GND
VCC	3V3

SHT20的开发

我们要实现的是通过案例SHT20温湿度传感器读取周围环境的温湿度情况。而要进行I2C通信，我们就需要知道其器件地址，并且了解如何与其进行通信。

SHT20温湿度传感器的I2C 8位地址为0x80。

对于SHT20传感器，其地址的最高7位已经预设为固定值0b1000_000（0b代表二进制）。最低一位用于标识是读操作还是写操作，读操作为1，写操作为0。

因此，SHT20的I2C地址在写操作时可以表示为0b1000_0000（0x80），读操作时表示为0b1000_0001（0x81）。

测量命令

SHT20有两种测量模式可以选择，分别是主机模式与非主机模式。

在主机模式下，在测量的过程中，SCL线被封锁（由传感器进行控制），我们无法操控I2C总线；
在非主机模式下，当传感器在执行测量任务时，SCL线仍然保持开放状态，可进行其他通讯。非主机模式允许传感器进行测量时在总线上处理其他I2C总线通讯任务。

在这两种模式下，触发测量的命令也不相同，例如在主机模式下测量温度命令为0b1110_0011，即0xe3；在非主机模式下测量温度命令为0b1111_0011，即0xf3。

说明

本案例使用的是非主机模式，故后续的测量温度和湿度命令分别为 0b1111_0011（0xf3） 和 0b1111_0101（0xf5）。

通信案例

在SHT20的数据手册中，有相关的使用流程。

因为本案例是使用非主机模式，故只说明非主机模式下的使用流程，关于主机模式的使用流程，可以查阅SHT20的数据手册。

在非主机模式下，MCU需要对传感器状态进行查询。此过程通过发送一个I2C起始信号，告诉总线开始通信。然后发送器件地址+写操作（0x80,对应图中的bit1~bit8），等待传感器应答。如果传感器没有应答，请注意设备的实物连线情况是否正确。

待传感器应答之后发送对应的命令（对应图中的bit10~bit17），具体命令说明见 【图命令集说明】 。

之后紧接着是如下图【非主机模式通信流程】所示的IC首字节(0b1000_0001)来完成。如果内部处理工作完成，单片机查询到传感器发出的确认信号后，相关数据就可以通过MCU进行读取。如果测量处理工作没有完成，传感器无确认位(ACK)输出，此时必须重新发送启动传输时序。

无论哪种传输模式，由于测量的最大分辨率为14位，第二个字节SDA上的后两位LSBs( bit43和44)用来传输相关的状态信息。两个LSBs 中的bit1表明测量的类型('0'：温度;‘1'：湿度)。bit0位当前没有赋值即无意义。

读取温湿度配置

根据数据手册中的通信案例，我们可以验证实现读取温湿度功能。我们以读取非主机模式的湿度为例。

根据 【图非主机模式通信流程】 所示，在开始通信之前，我们需要发送 起始信号S 和 器件地址+写（图中的bit1~bit8）,发送完成之后，等待从机应答，应答之后再发送对应的湿度读取命令0xf5。这个操作在microPython中可以直接简化为一句代码：

# 发送测量命令
i2c.writeto(0x40, bytearray([0xf5]) )

SHT20的I2C地址明明写的是0X80，为什么这里发送的是0x40？

这个是因为在MicroPython中为了只读取地址，而不读取读/写位，它会将地址右移一位。那么0X80右移一位就是0X40。

为什么发送命令要加上bytearray([]) ？

i2c.writeto 发送的数据是数组类型，而我们只要发送一个命令0xf5。故将单个字节转为数组 bytearray([0xf5])。

[0xf5] 表示数组的第一个数据并且只有一个数据，bytearray() 表示转换为字节数组。

重新发送起始信号与器件地址加读0X81(对应图中的bit19~bit26)，告诉传感器要开始读取温度数据。传感器接收到后，就开始采集工作。如果传感器内部处理工作完成，单片机查询到传感器发出的确认信号ACK（bit27）后，相关数据就可以通过MCU进行读取。接收的数据有3位，最后一位是校验位，这里不考虑校验位。

这个在MicroPython中，也可以简化为一句代码：

# 读取测量数据 (2 字节)
data = i2c.readfrom(0x40, 2)

SHT20的I2C地址明明写的是0X80，为什么这里发送的是0x40？

这个是因为在MicroPython中为了只读取地址，而不读取读/写位，它会将地址右移一位。那么0X80右移一位就是0X40。

这个时候的 data 是一个数组，data[0]为数据高8位，data[1]为数据低8位。

将接收到的数据进行整合为16位数据，并且根据数据手册的要求，将最后两位的状态位清零并且换算位实际数据。

data = i2c.readfrom(0x40, 2)

# readfrom 返回的数据为 bytes 格式
# 将 bytes 对象转换为 bytearray
data_bytearray = bytearray(data)

# 清除 data_bytearray[1] 的最后两位
data_bytearray[1] &= ~0x03

数据换算。根据数据手册换算出实际的温度数据。

相对湿度的转换公式为：

温度的转换公式为：

其中的 S(T) 和 S(RH) 表示的是传感器输出的高低位整合后的16位数据。

# 计算温度或湿度值 (根据 SHT20 的数据手册)
if command == 0xf3:
    temperature = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 * 175.72 - 46.85
    return temperature
else:
    humidity = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 *125 - 6
    return humidity

将以上步骤的代码进行整合封装，得到以下函数。

"""
读取 SHT20 的数据
参数：command (int): 要读取的命令 (温度=0XF3 湿度=0XF5)
返回：读取到的数据
"""
def read_sht20_data(command):
    # 发送测量命令
    i2c.writeto(SHT20_ADDRESS, bytearray([command]))

    # 等待测量完成
    time.sleep_ms(85)

    # 读取测量数据 (2 字节)
    data = i2c.readfrom(SHT20_ADDRESS, 2)

    # 将 bytes 对象转换为 bytearray
    data_bytearray = bytearray(data)

    # 清除 data_bytearray[1] 的最后两位
    data_bytearray[1] &= ~0x03

    # 计算温度或湿度值 (根据 SHT20 的数据手册)
    if command == SHT20_MEASURE_TEMPERATURE:
        temperature = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 * 175.72 - 46.85
        return temperature
    else:
        humidity = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 *125 - 6
        return humidity

7. 实验验证

from machine import I2C, Pin
import time

# 定义 SHT20 的 I2C 地址
SHT20_ADDRESS = 0x40
# 定义 SHT20 的命令
SHT20_MEASURE_TEMPERATURE = 0xF3
SHT20_MEASURE_HUMIDITY = 0xF5

# 创建 I2C 对象
i2c = machine.I2C(0, sda=Pin(12), scl=Pin(13))

"""
读取 SHT20 的数据
参数：command (int): 要读取的命令 (温度=0XF3 湿度=0XF5)
返回：读取到的数据
"""
def read_sht20_data(command):
    # 发送测量命令
    i2c.writeto(SHT20_ADDRESS, bytearray([command]))

    # 等待测量完成
    time.sleep_ms(85)

    # 读取测量数据 (2 字节)
    data = i2c.readfrom(SHT20_ADDRESS, 2)

    # 将 bytes 对象转换为 bytearray
    data_bytearray = bytearray(data)

    # 清除 data_bytearray[1] 的最后两位
    data_bytearray[1] &= ~0x03

    # 计算温度或湿度值 (根据 SHT20 的数据手册)
    if command == SHT20_MEASURE_TEMPERATURE:
        temperature = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 * 175.72 - 46.85
        return temperature
    else:
        humidity = ((data_bytearray[0] << 8) + data_bytearray[1]) / 2**16 *125 - 6
        return humidity

# 扫描I2C设备
dev = i2c.scan()
print( hex( dev[0] ) )

# 读取温度和湿度
temperature = read_sht20_data(SHT20_MEASURE_TEMPERATURE)
humidity = read_sht20_data(SHT20_MEASURE_HUMIDITY)

# 打印结果
print("温度:", temperature, "°C")

print("湿度:", humidity, "%")

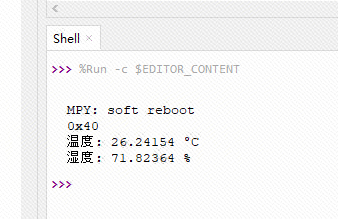

效果：
