编写者：LCKFB-YZH
版本：v1.0
日期：2026-09-04
更新记录：
v1.0（2026-09-04）：完成 CubeMX 建工程、HAL 双 LED 控制、BSP 封装、编译下载、调试验证与工程边界说明。

一本章简介

上一章已经用自己编写的 GPIO 库控制过 LED。本章换一种更接近实际 STM32 项目的做法：使用 STM32CubeMX 配置芯片和外设，让它生成 STM32CubeF4 硬件抽象层（Hardware Abstraction Layer，HAL）工程，再在用户代码区完成点灯程序。

这不是“点几下鼠标就结束”的工具操作章。完成工程后，我们还会沿着 HAL_GPIO_WritePin() 继续向下追踪，看看 HAL 怎样写入 GPIO 的位设置/复位寄存器（Bit Set/Reset Register，BSRR），以及为什么 HAL_GPIO_TogglePin() 不能简单理解为原子翻转。

本章以天空星 STM32F407 核心板上的 PB2 用户 LED 为主，同时加入筑基学习板 PB8 LED16。两颗 LED 的有效电平相反，正好可以把“引脚电平”和“灯的亮灭状态”彻底分开。

1.1 学习目标

序号	学习目标	重要程度
1	能在 CubeMX 中选择 STM32F407VET6，并完成 SWD、HSE、168 MHz 时钟和 GPIO 配置	⭐⭐⭐⭐⭐
2	能说清 PB2 与 PB8 LED 的有效电平，并设置正确的上电熄灭状态	⭐⭐⭐⭐⭐
3	能看懂 `.ioc`、`main.c`、`gpio.c`、`main.h` 和 HAL 配置文件的职责	⭐⭐⭐⭐⭐
4	能分别用 `HAL_GPIO_TogglePin()`、`HAL_GPIO_WritePin()` 和 BSP 控制 LED	⭐⭐⭐⭐⭐
5	能用 `HAL_GetTick()` 写出不阻塞主循环的周期任务	⭐⭐⭐⭐
6	能完成编译、下载、静态电平测量和寄存器观察，并按顺序排查失败原因	⭐⭐⭐⭐⭐
7	能解释 HAL GPIO API 与 `BSRR`、`ODR` 以及 RCC 时钟使能之间的关系	⭐⭐⭐⭐

1.2 阅读路线

第一次建立 HAL 工程：按第二章到第七章顺序操作。
已经会用 CubeMX，只想理解生成代码：重点看第四章、第五章和第八章。
正在做真实项目：重点看第五章的 BSP、非阻塞写法，以及第九章的代码生成边界。
只控制核心板 PB2 LED：PB8 相关配置可以先跳过，但要记住 PB2 是高电平点亮。

本章不要求先阅读寄存器点灯章节。工程创建、LED 硬件、电平极性、下载和调试都在本章给出完整步骤。需要继续深入 GPIO 寄存器时，可再阅读【8】认识 GPIO和【10】实现自己的 GPIO 库。

1.3 本章结果与验证范围

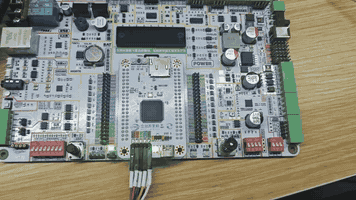

完成后，PB2 与 PB8 每隔 500 ms 同时改变一次亮灭状态。PB2 输出高电平时点亮，PB8 输出低电平时点亮，因此两路 GPIO 的点亮电平相反，但两颗灯可以同时亮、同时灭。

1.4 第一次阅读只走这条主线

第一次建立 STM32 工程时，不必同时理解 HAL 内部实现、BSP 分层和非阻塞任务。先只控制核心板 PB2 LED，按下面六步完成最小闭环：

核对 DAPLink 接线和 PB2 高电平点亮的极性。
在 CubeMX 中完成芯片、SWD、HSE、168 MHz 时钟和 PB2 配置。
生成工程，先找到 .ioc、main.c、gpio.c 和 main.h。
在 while (1) 中加入 5.1 节的两行闪灯代码。
编译、下载并复位运行，确认 PB2 LED 持续闪烁。
如果现象不对，先改成 7.4 节的固定亮、固定灭测试，再测量静态电平。

完成这条主线后，再加入 PB8、BSP 封装和 HAL_GetTick() 非阻塞任务。第四节的启动流程、第六节的寄存器行为和第八节的工程边界可以放到第二遍阅读，不要影响第一次把灯点亮。

1.5 三个阶段检查点

每完成一个阶段就停下来核对，避免把配置、编译和硬件问题混在一起排查。

阶段	此时应当看到什么	不满足时先检查
CubeMX 配置完成	Pinout 无冲突，Clock Configuration 无红色错误，PB2 为 `GPIO_Output`，`.ioc` 已保存	芯片型号、HSE 模式、PLL 参数和 GPIO User Label
编译下载完成	工程 0 编译错误，调试器能识别芯片，下载日志包含 Program、Verify 和 Reset 的成功结果	源文件是否加入工程、头文件路径、SWD 接线和目标供电
硬件现象确认	PB2 每 500 ms 翻转一次，完整亮灭周期约 1 s；加入 PB8 后两颗灯同亮同灭	先做固定电平测试，再检查有效电平、GPIO 初始化和程序是否进入主循环

二硬件与软件准备

2.1 所需资源

资源	本章用途	说明
天空星 STM32F407 核心板	运行程序、控制 PB2 LED	主控为 STM32F407VET6
筑基学习板	提供 PB8 LED16	PB8 为低电平点亮，可选但推荐连接
LCKFB DAPLink 或兼容 CMSIS-DAP 调试器	SWD 下载与在线调试	至少连接 `3V3/GND/SWDIO/SWCLK`
STM32CubeMX	配置芯片并生成工程	界面会随版本变化，参数含义不变
Keil MDK、STM32CubeIDE 或 VS Code + EIDE	编译、下载和调试	本章以 Keil 操作为主
万用表	检查 PB2/PB8 静态电平	测量时黑表笔接 GND

2.2 连接 DAPLink

先断电，再按丝印连接 3V3、GND、SWDIO 和 SWCLK，核对无误后上电。线色不是信号定义，换了排线或调试器后必须重新按丝印确认。

如果调试器给目标板供电，只保留一个可靠电源来源；如果目标板另行供电，调试器仍要与开发板共地。

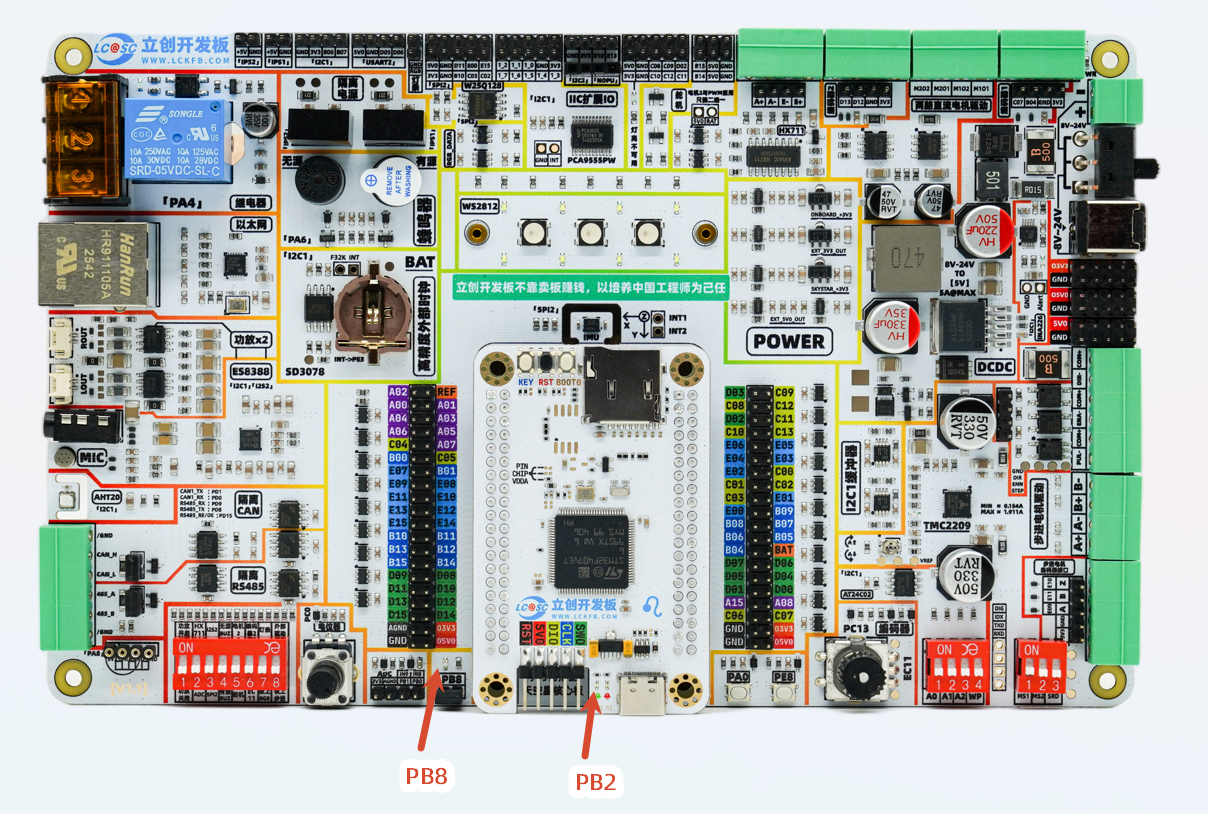

2.3 两颗 LED 的电气极性

天空星核心板用户 LED 接在 PB2 与 GND 之间。PB2 输出高电平后形成电流路径，因此它是高电平点亮。

PB2 还复用 BOOT1 启动配置功能，开发板使用下拉建立确定的复位采样状态。复位采样完成并进入用户程序后，PB2 可以按普通 GPIO 配置；

筑基学习板 LED16 的阳极通过限流电阻接 3.3 V，阴极接 PB8。PB8 输出低电平时，GPIO 吸收电流，LED 点亮。

对象	GPIO	点亮电平	熄灭电平	CubeMX 初始输出电平
核心板用户 LED	PB2	高	低	Low
筑基学习板 LED16	PB8	低	高	High

IMPORTANT

GPIO_PIN_SET 表示引脚输出高电平，GPIO_PIN_RESET 表示输出低电平。它们不等于“灯亮”和“灯灭”，LED 是否点亮取决于外部电路极性。

2.4 为什么要先准备熄灭电平

GPIO 切换为输出模式时，会立即输出 ODR 中已经锁存的电平。如果先切模式、后写熄灭电平，LED 可能在初始化期间短暂闪一下。CubeMX 生成的 MX_GPIO_Init() 通常会先调用 HAL_GPIO_WritePin() 预置输出电平，再调用 HAL_GPIO_Init() 配置输出模式。

本章把 PB2 预置为低、PB8 预置为高。这个顺序不能消除所有复位阶段的硬件瞬态，但能避免软件初始化自身引入不必要的亮灯脉冲。

三使用 CubeMX 新建工程

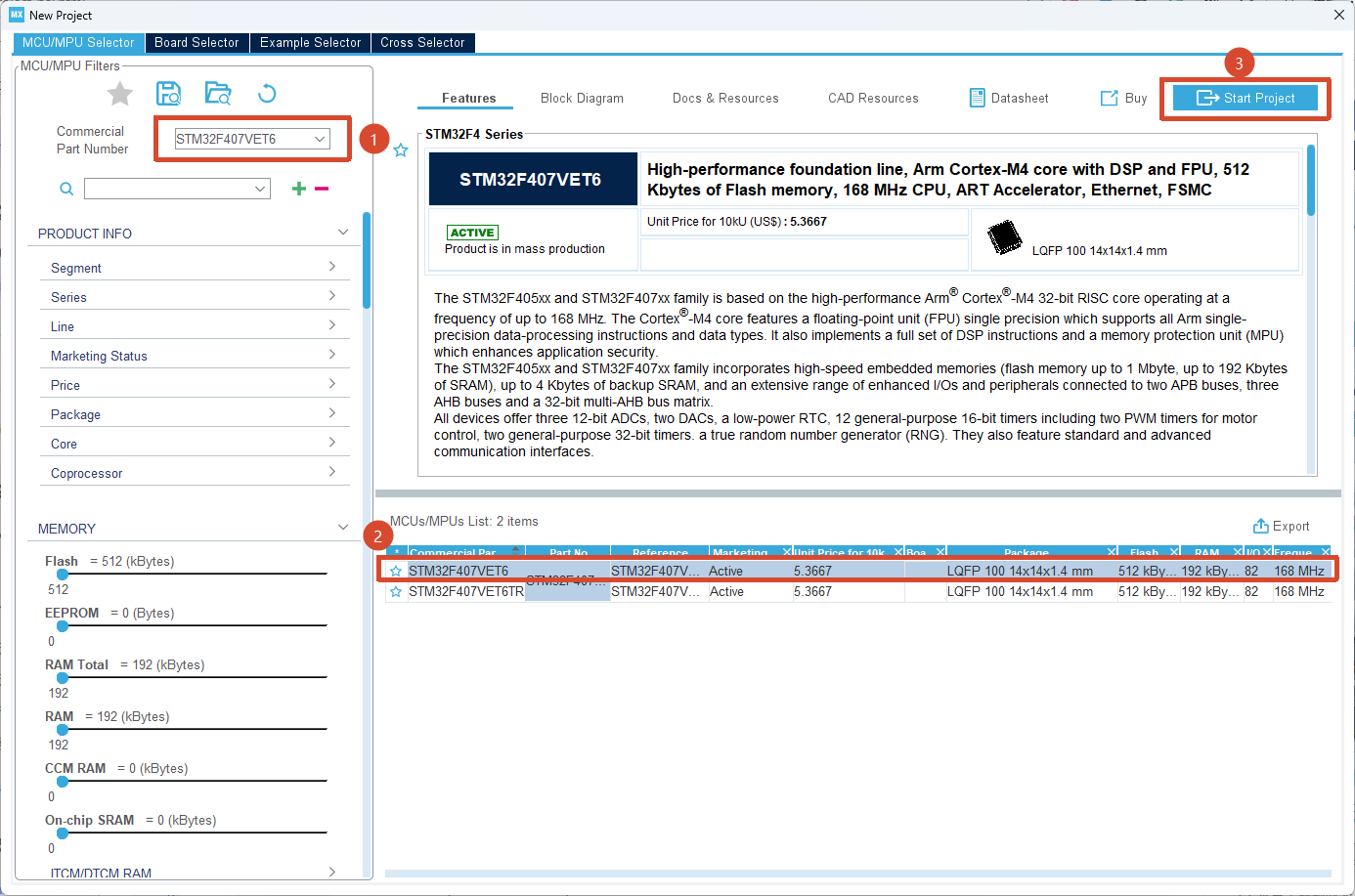

3.1 选择 STM32F407VET6

打开 CubeMX，选择 File → New Project → MCU/MPU Selector，在 Part Number 中搜索 STM32F407VET6。确认封装为 LQFP100 后开始工程。

芯片的 Flash 容量和封装会影响链接脚本、可用引脚与工程器件定义。我们筑基学习板搭配的天空星-焊接排针版所用的主控是 STM32F407VET6，而天空星高配版本所用的主控芯片是STM32F407VGT6，他们除了FLASH容量不一样，其他完全一样，学习的时候可以都选STM32F407VET6 这款芯片。

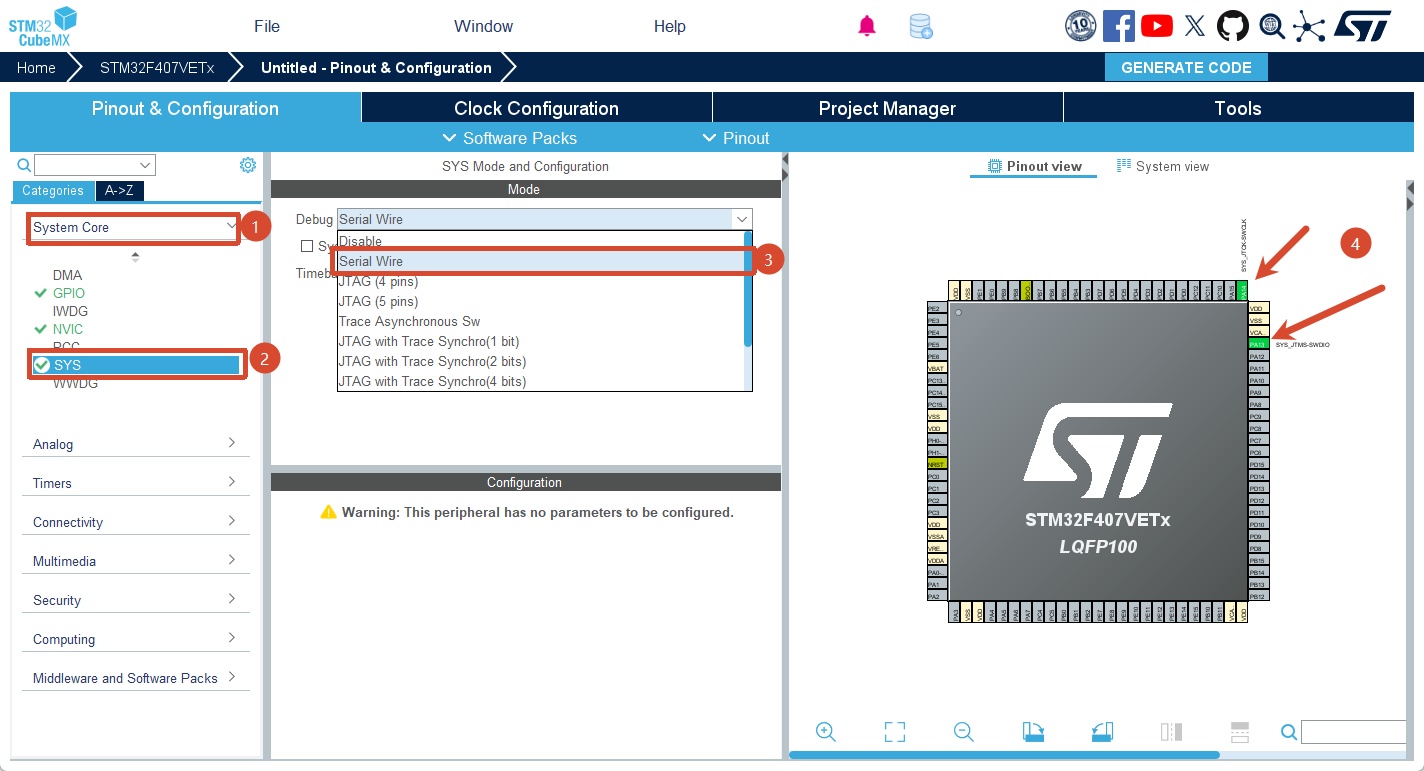

3.2 配置 SWD 调试接口

进入 System Core → SYS，把 Debug 设置为 Serial Wire。这会保留 PA13/SWDIO 和 PA14/SWCLK。

在第三步(选择[Serial Wire])完成后，右边的的两个引脚PA13和PA14就会变成绿色的已配置状态，以后每次生成新工程的时候，请大家务必注意不要轻易将这两个IO配置为普通的GPIO模式，否则有可能出现调试器再也连不上的情况。

WARNING

如果生成工程后把调试接口改成 Disable，程序一旦运行可能释放 SWD 引脚，随后出现难以再次连接的现象。需要复用 PA13/PA14 时，应先设计好“复位下连接”或其他的 Bootloader 恢复方案。

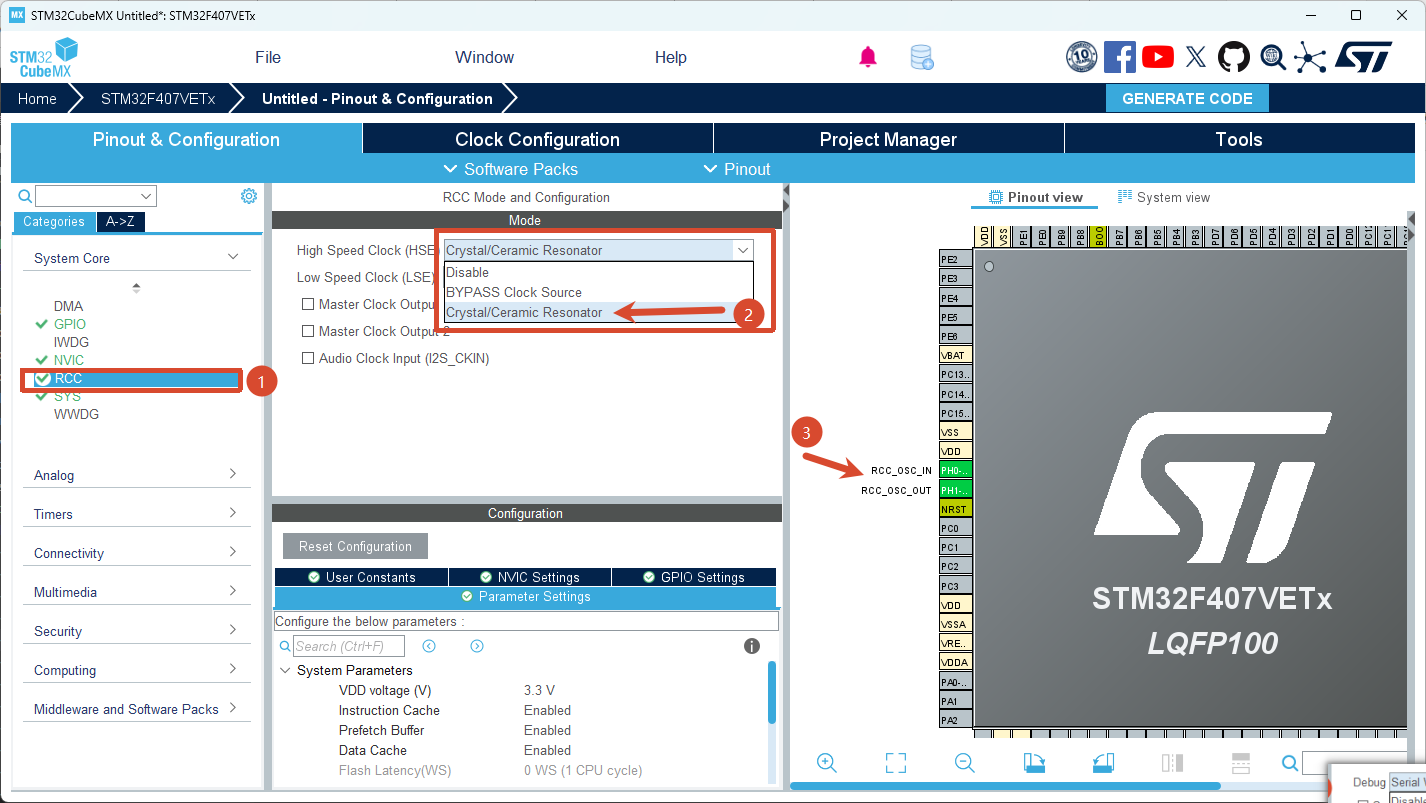

3.3 配置外部高速时钟

进入 System Core → RCC，把 High Speed Clock (HSE) 设置为 Crystal/Ceramic Resonator。天空星板载 HSE 为 8 MHz，本章让主 PLL 使用它作为输入。

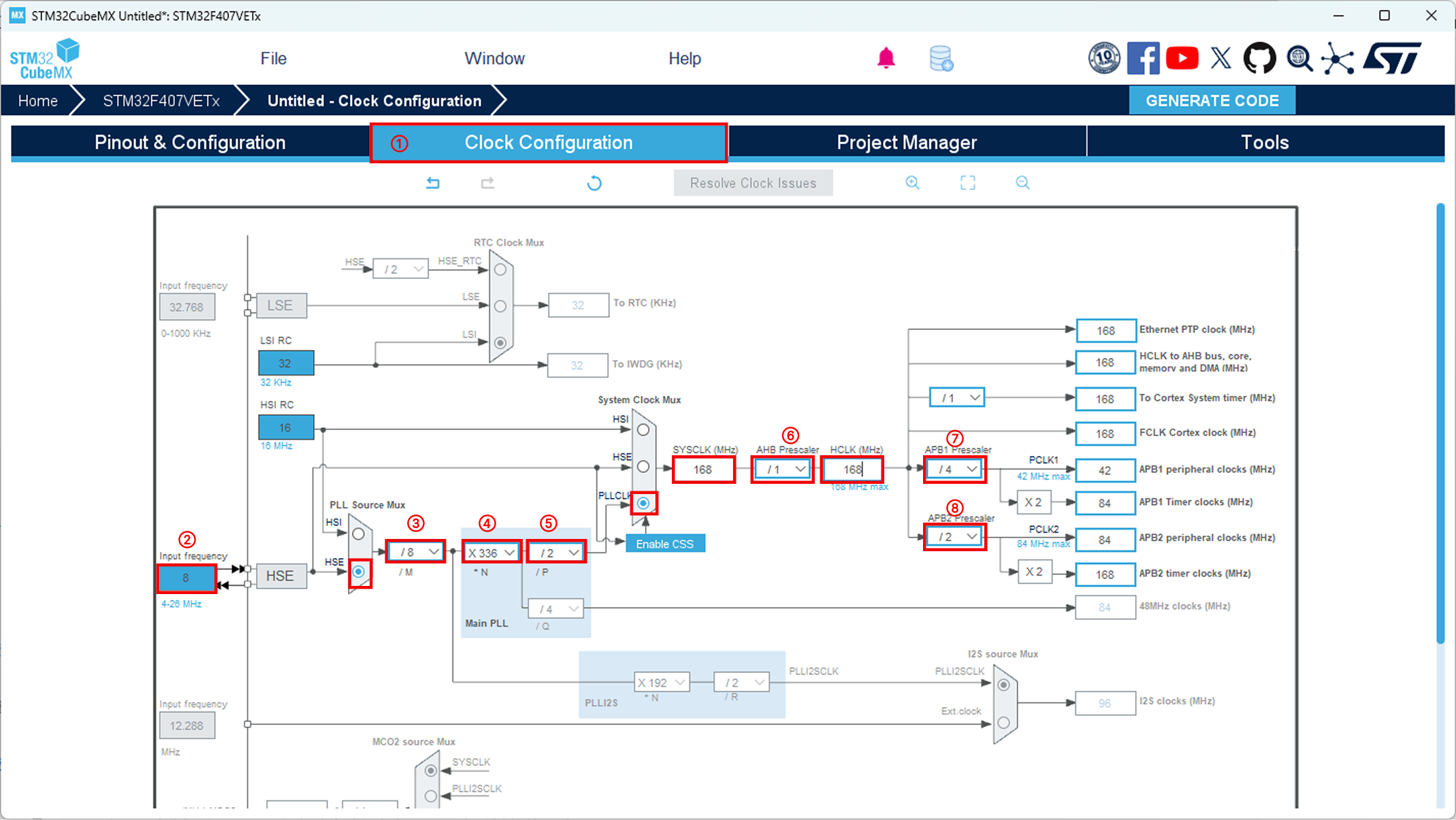

3.4 配置 168 MHz 系统时钟

进入 Clock Configuration，把 HSE 输入填写为 8 MHz，并设置：

参数	数值	结果
[2]PLL Source	HSE	主 PLL 使用外部 8 MHz 时钟
[3]PLLM	8	PLL 输入变为 1 MHz
[4]PLLN	336	VCO 输出变为 336 MHz
[5]PLLP	2	SYSCLK 变为 168 MHz
[6]AHB Prescaler	1	HCLK 为 168 MHz
[7]APB1 Prescaler	4	PCLK1 为 42 MHz
[8]APB2 Prescaler	2	PCLK2 为 84 MHz

计算过程如下：

text

PLL 输入 = 8 MHz / 8 = 1 MHz
VCO 输出 = 1 MHz × 336 = 336 MHz
SYSCLK = 336 MHz / 2 = 168 MHz

为什么 PLL 输入、VCO、APB 和 Flash 都有约束，会在[【12】RCC 时钟配置]中完整展开。本章先按表完成配置，不能只在右侧输入 168 后忽略 CubeMX 自动调整的分频值。

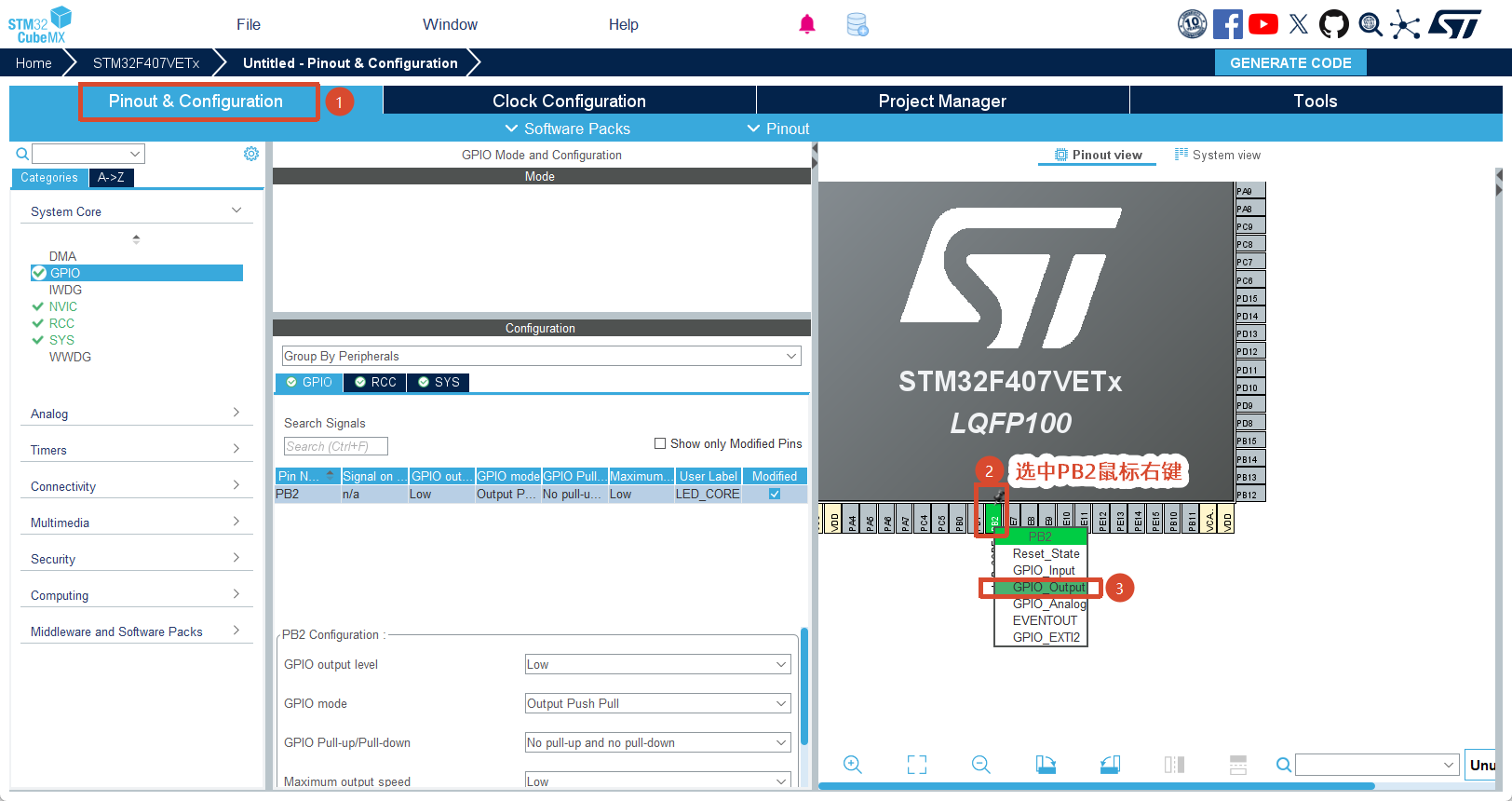

3.5 配置 PB2 核心板 LED

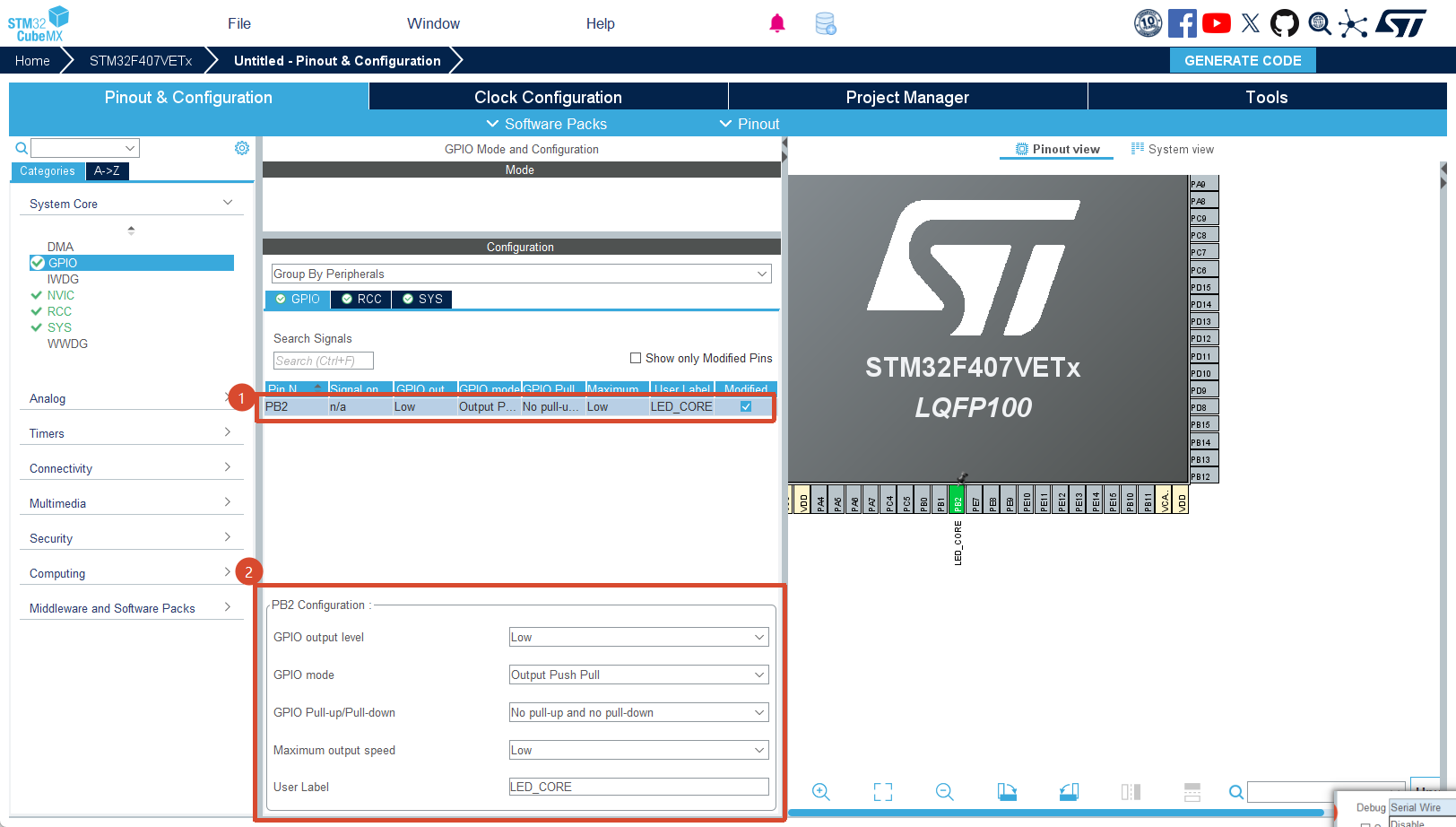

按上图所示，我们先把这个PB2用鼠标右键设置为GPIO输出模式。在引脚视图中点击 PB2，选择 GPIO_Output。把 User Label 设置为 LED_CORE，参数使用：

参数	设置	原因
GPIO output level	Low	PB2 低电平时 LED 熄灭
GPIO mode	Output Push Pull	直接输出高、低电平
GPIO Pull-up/Pull-down	No pull-up and no pull-down	外部 LED 电路不依赖内部上下拉
Maximum output speed	Low	500 ms 点灯不需要高边沿速度，可减小无谓 EMI
User Label	`LED_CORE`	生成有硬件含义的宏

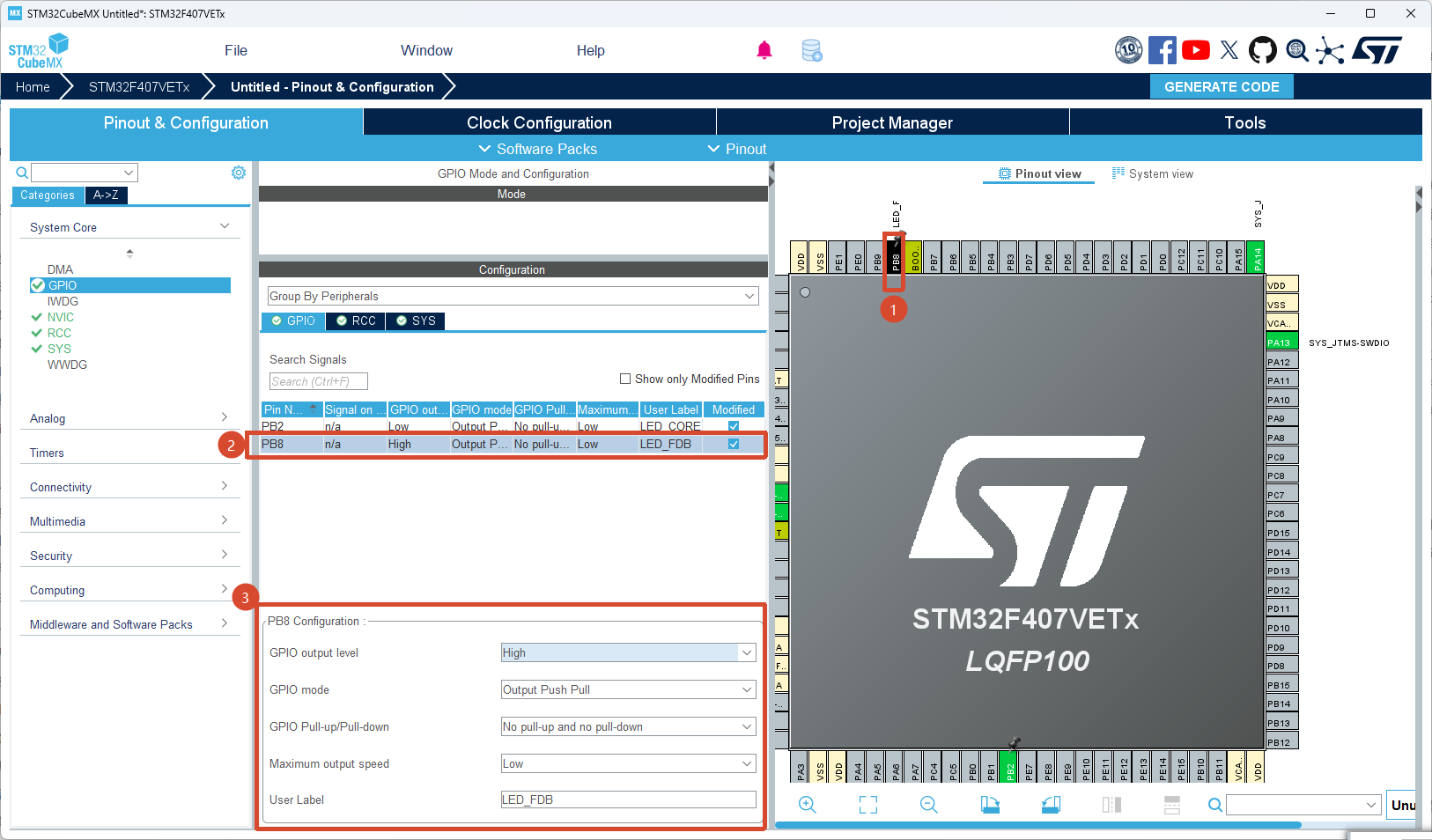

3.6 配置 PB8 筑基学习板 LED

PB8 同样选择 GPIO_Output，User Label 设为 LED_FDB。PB8 和 PB2 之间唯一不同的关键项是初始电平必须为 High，才能让低电平有效的 LED16 保持熄灭。

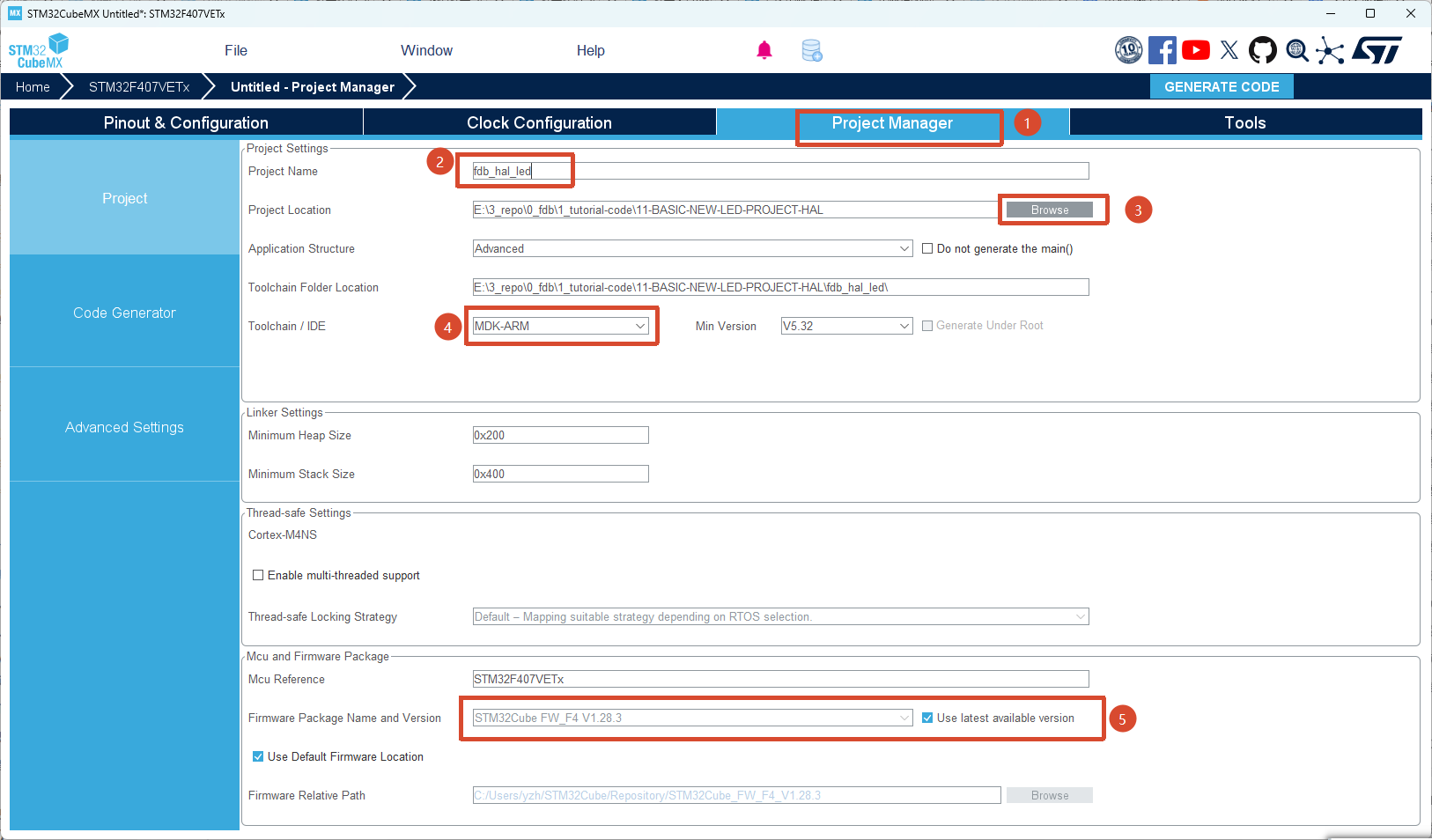

3.7 设置工程名称与工具链

进入 Project Manager → Project：

Project Name 建议填写 fdb_hal_led。
Project Location 使用纯英文短路径，避免旧版工具链对中文、空格或超长路径处理不一致。
Toolchain/IDE 按实际环境选择 MDK-ARM 。
Firmware Package 固定到工程实际使用的 STM32CubeF4 版本，团队开发时不要随意更换升级版本。

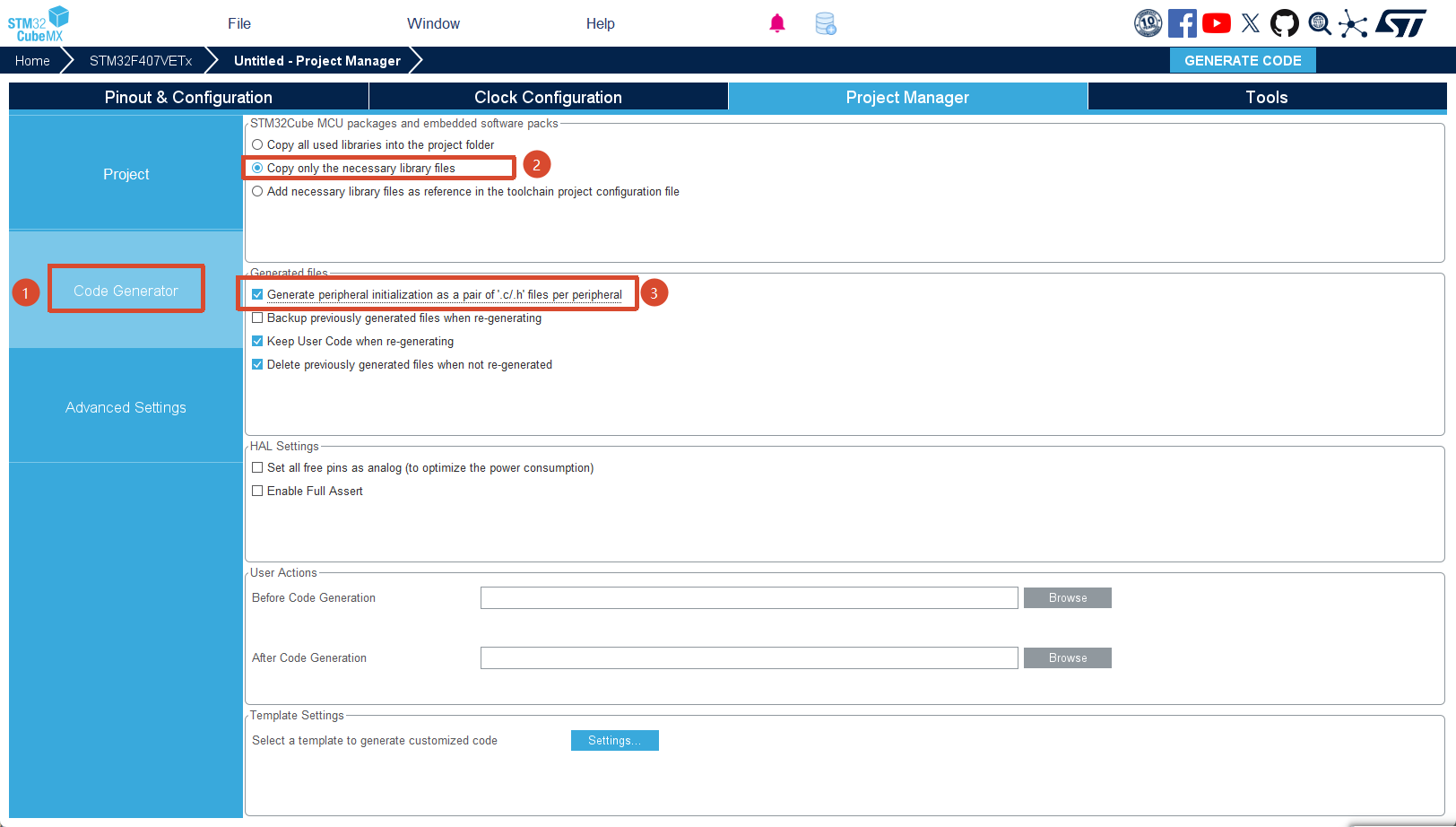

3.8 设置代码生成选项

进入 Project Manager → Code Generator，推荐勾选：

Copy only the necessary library files:拷贝必要的库文件。
Generate peripheral initialization as a pair of '.c/.h' files per peripheral：把 GPIO 等外设初始化拆到独立文件。
Keep User Code when re-generating：重新生成时保留规范 USER CODE 区域。

3.9 生成前自查

检查项	正确结果
MCU	STM32F407VET6，LQFP100
调试接口	Serial Wire，PA13/PA14 已启用
HSE	Crystal/Ceramic Resonator，8 MHz
系统时钟	SYSCLK/HCLK 168 MHz，PCLK1 42 MHz，PCLK2 84 MHz
48 MHz 域	48 MHz
PB2	Output Push Pull，Low 初始电平，Low speed
PB8	Output Push Pull，High 初始电平，Low speed

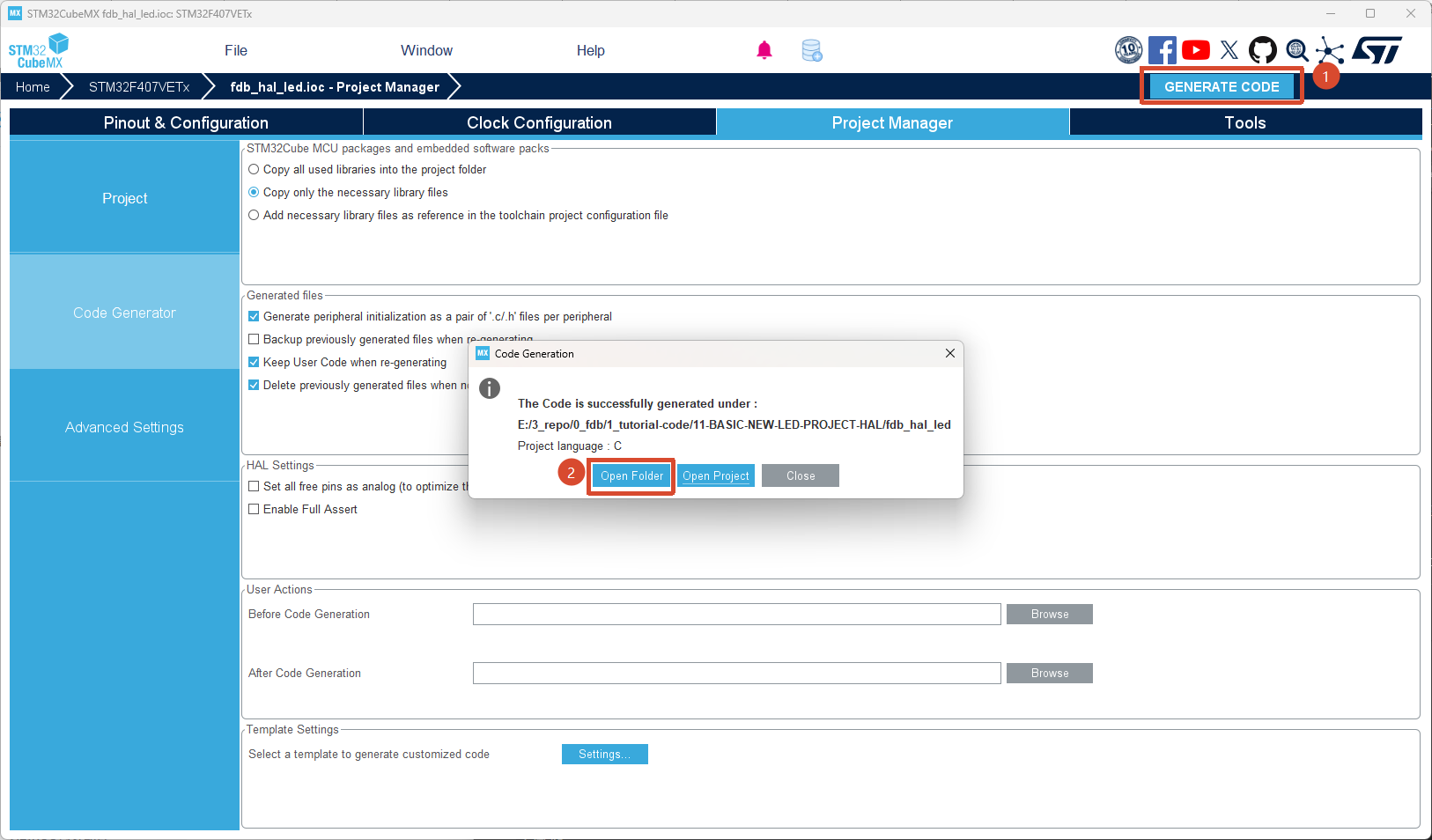

点击 GENERATE CODE。等待工程生成完毕后，我们就可以打开工程目录了。

四看懂 CubeMX 生成的工程

4.1 生成过程不是一个黑盒

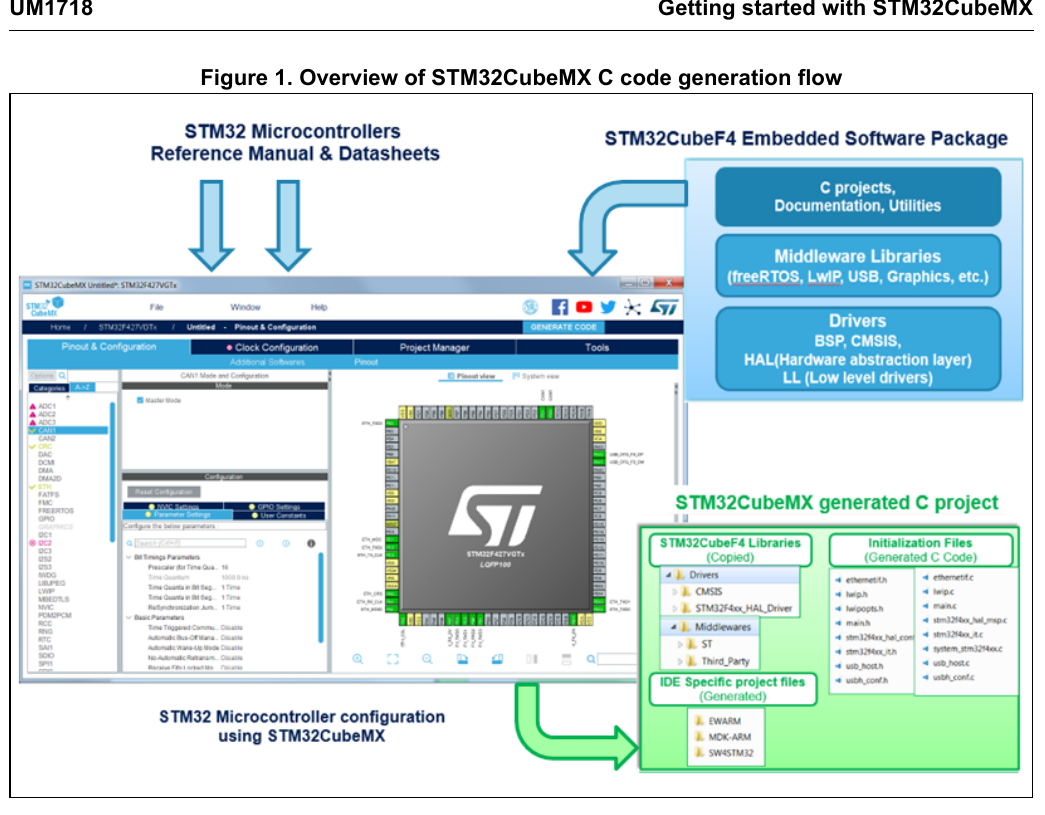

CubeMX 根据芯片资料、STM32CubeF4 软件包和 .ioc 配置生成初始化代码与 IDE 工程。下面是 UM1718 Rev 50 给出的代码生成流程图。

图源：UM1718 Rev 50，Figure 1。界面截图属于官方示意，实际版本的菜单和布局可能不同。

4.2 常见目录结构

text

fdb_hal_led/
├── Core/
│   ├── Inc/
│   │   ├── gpio.h
│   │   ├── main.h
│   │   ├── stm32f4xx_hal_conf.h
│   │   └── stm32f4xx_it.h
│   └── Src/
│       ├── gpio.c
│       ├── main.c
│       ├── stm32f4xx_hal_msp.c
│       ├── stm32f4xx_it.c
│       └── system_stm32f4xx.c
├── Drivers/
│   ├── CMSIS/
│   └── STM32F4xx_HAL_Driver/
├── MDK-ARM/                    # 选择 Keil 时生成
├── startup_stm32f407xx.s
└── fdb_hal_led.ioc

不同工具链会改变启动文件、链接脚本和 IDE 目录，但 Core、Drivers 和 .ioc 的职责基本一致。[【13】基础 HAL 库文件梳理]会继续逐个拆解这些文件。如果你已经安装好了Keil，那我们双击 MDK-ARM/ 目录下的 fdb_hal_led.uvprojx 就可以打开这个工程了：

4.3 从复位到 `main()`

flowchart TD
    A["复位后从向量表取得初始 SP 和 Reset_Handler"] --> B["启动文件执行 Reset_Handler"]
    B --> C["SystemInit：FPU、可选外部存储器、可选向量表设置"]
    C --> D["C 运行时初始化 data、bss 和静态构造"]
    D --> E["进入 main"]
    E --> F["HAL_Init：HAL 基础设施与 1 ms Tick"]
    F --> G["SystemClock_Config：配置 HSE、PLL 和总线时钟"]
    G --> H["MX_GPIO_Init：使能 GPIOB 并配置 PB2/PB8"]
    H --> I["while 主循环"]

SystemInit() 在 main() 之前由启动过程调用。以本章基线中的 system_stm32f4xx.c 为例，它主要处理 FPU、可选外部存储器和可选向量表重定位，不负责把系统时钟配置成 168 MHz。真正配置 HSE、PLL、AHB/APB 的是 CubeMX 生成在 main.c 中的 SystemClock_Config()。

HAL_Init() 通常完成 HAL 全局状态、NVIC 优先级分组、1 ms Tick 以及 HAL_MspInit() 等初始化。具体细节受 HAL 版本和配置宏影响，不能把某个版本的内部实现当作永远不变的 API 保证。

4.4 `main.c` 的主线

生成代码的核心顺序如下：

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1)
    {
    }
}

顺序不能随便交换：HAL Tick 依赖基础初始化，SystemClock_Config() 需要在大多数外设初始化前确定时钟，GPIO 只有在端口时钟开启并配置完成后才能可靠控制。

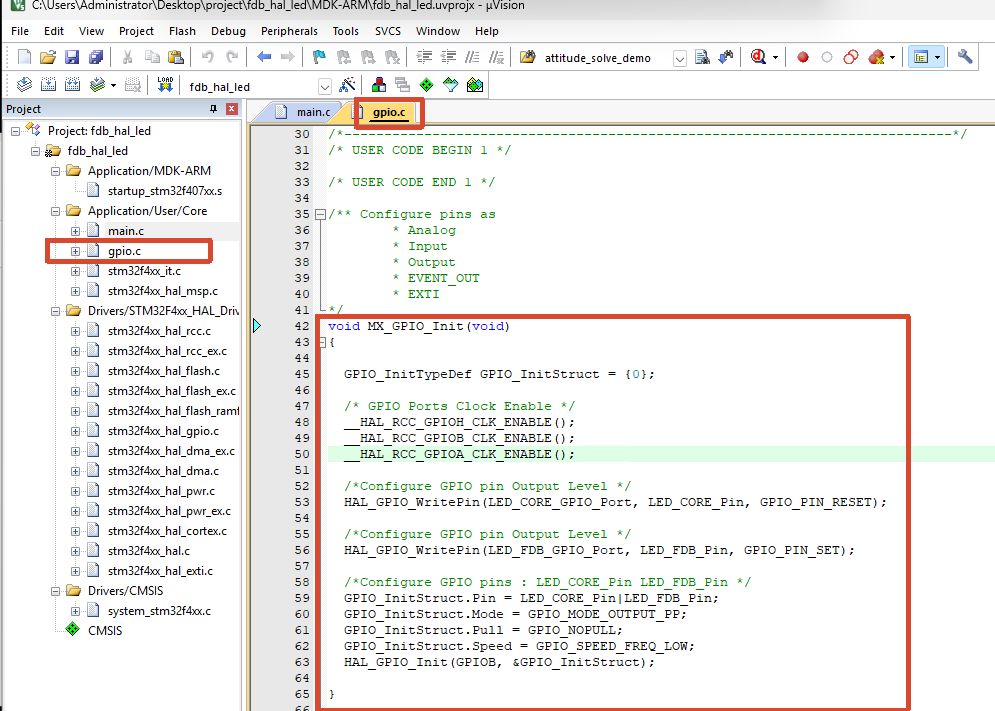

4.5 `MX_GPIO_Init()` 做了什么

同时配置 PB2 和 PB8 后，关键代码是下面这样，函数具体排版可能随 CubeMX 版本变化：

void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(LED_CORE_GPIO_Port, LED_CORE_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(LED_FDB_GPIO_Port, LED_FDB_Pin, GPIO_PIN_SET);

  /*Configure GPIO pins : LED_CORE_Pin LED_FDB_Pin */
  GPIO_InitStruct.Pin = LED_CORE_Pin|LED_FDB_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

}

我们在前面cubemx的设置中是勾选了“每外设生成一对 .c/.h”，该函数位于 gpio.c的；如果你没有勾选，他可能可能留在 main.c。函数放在哪里不改变寄存器配置结果。

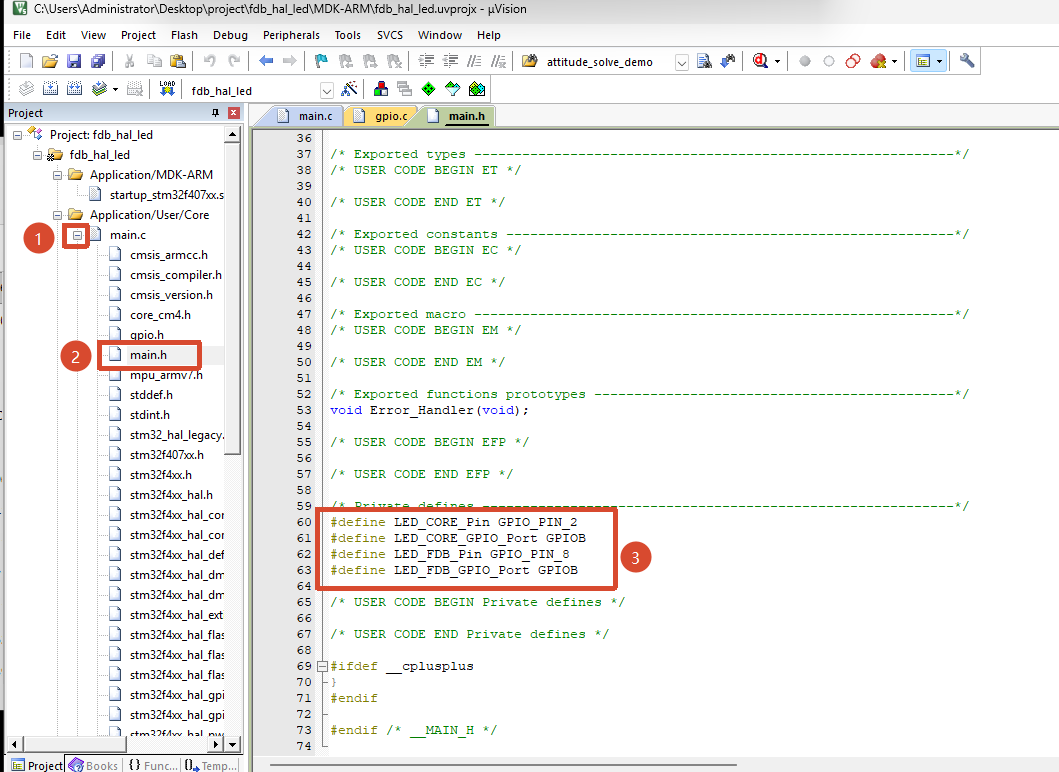

4.6 `main.h` 中的 User Label 宏

#define LED_CORE_Pin       GPIO_PIN_2
#define LED_CORE_GPIO_Port GPIOB
#define LED_FDB_Pin        GPIO_PIN_8
#define LED_FDB_GPIO_Port  GPIOB

User Label 的意义不只是少打几个字符，而是把“PB2”提升为“核心板 LED”。后续换板换芯片时，上层代码可以继续调用有业务含义的名字，硬件映射集中在一个位置修改，方便我们迁移到其他板子。

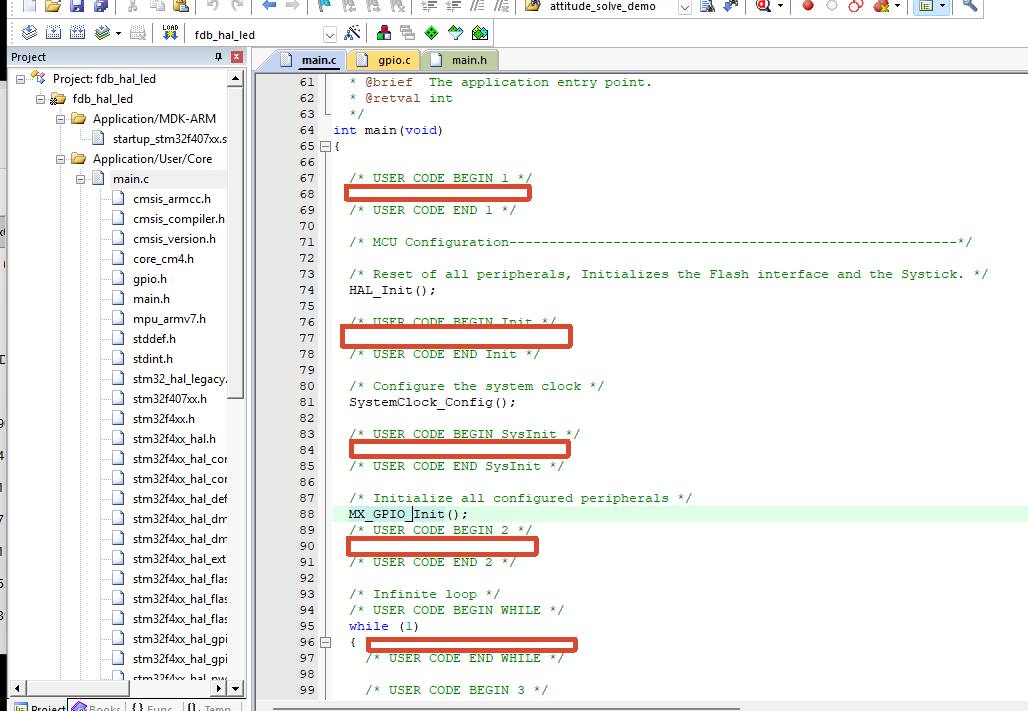

4.7 USER CODE 区域的保护边界

CubeMX 只承诺保留成对标记之间的内容：

/* USER CODE BEGIN 2 */
/* 这里的内容会在正确配置下保留。 */
/* USER CODE END 2 */

不要把手写代码放在标记外，也不要修改标记文本。更稳妥的做法是把 BSP、协议和业务模块放到独立目录，仅在生成文件的 USER CODE 区调用它们。我们只能再类似下面这写红框的位置加入【成对的 BEGIN 和 END 之间】自己的代码，否则当你用 STM32CubeMX 重新生成代码时，你写在其他地方的代码会直接被覆盖从而丢失代码。

4.8 读生成代码时只问四个问题

面对生成文件时，不需要从第一行读到最后一行。先围绕一个函数回答四个问题：

谁调用它：例如 main() 在进入 while (1) 前调用 MX_GPIO_Init()。
调用前提是什么：配置 GPIOB 前必须先使能 GPIOB 外设时钟。
它改变了什么硬件状态：MX_GPIO_Init() 设置输出初值、模式、上下拉和速度；HAL_GPIO_WritePin() 改变输出电平。
重新生成后谁负责维护它：CubeMX 负责生成区，用户只在 USER CODE 区调用手写模块；独立的 bsp_led.c/.h 由项目自己维护。

回答完这四个问题，再沿函数调用继续向下追踪。这样既能看懂生成代码，也不容易误改 CubeMX 管理的区域。

五用 HAL 控制 LED

5.1 最小版本：直接翻转 PB2

把代码写入 while (1) 中：

while (1)
{
    HAL_GPIO_TogglePin(LED_CORE_GPIO_Port, LED_CORE_Pin);
    HAL_Delay(500U);
}

预期现象是 PB2 LED 每 500 ms 改变一次状态，一个完整亮灭周期约 1 s。这里的 500 ms 是两次翻转之间的间隔，不是完整周期。

5.2 明确写出亮灭状态

直接使用 HAL_GPIO_WritePin() 时，要按硬件极性选择 SET/RESET：

/* 两颗 LED 同时点亮。 */
HAL_GPIO_WritePin(LED_CORE_GPIO_Port, LED_CORE_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(LED_FDB_GPIO_Port, LED_FDB_Pin, GPIO_PIN_RESET);
HAL_Delay(500U);

/* 两颗 LED 同时熄灭。 */
HAL_GPIO_WritePin(LED_CORE_GPIO_Port, LED_CORE_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(LED_FDB_GPIO_Port, LED_FDB_Pin, GPIO_PIN_SET);
HAL_Delay(500U);

这段代码适合核对极性，但上层仍要记住每颗灯的有效电平。工程变大后，应该让 BSP 层来隐藏差异。

5.3 用小函数隔离极性

static void LedCore_Set(bool on)
{
    HAL_GPIO_WritePin(LED_CORE_GPIO_Port,
                      LED_CORE_Pin,
                      on ? GPIO_PIN_SET : GPIO_PIN_RESET);
}

static void LedFdb_Set(bool on)
{
    HAL_GPIO_WritePin(LED_FDB_GPIO_Port,
                      LED_FDB_Pin,
                      on ? GPIO_PIN_RESET : GPIO_PIN_SET);
}

调用处现在表达“亮灭”，而不是“写高写低”：

LedCore_Set(true);
LedFdb_Set(true);

5.4 推荐版本：独立 BSP

新建 BSP/Inc/bsp_led.h：

/**
 * @file    bsp_led.h
 * @author  LCKFB-YZH
 * @brief   天空星核心板与筑基学习板 LED 板级接口。
 */

#ifndef BSP_LED_H
#define BSP_LED_H

#include <stdbool.h>

typedef enum
{
    BSP_LED_CORE = 0,
    BSP_LED_FDB
} BSP_LED_Id;

void BSP_LED_AllOff(void);
void BSP_LED_Set(BSP_LED_Id led, bool on);
void BSP_LED_Toggle(BSP_LED_Id led);

#endif

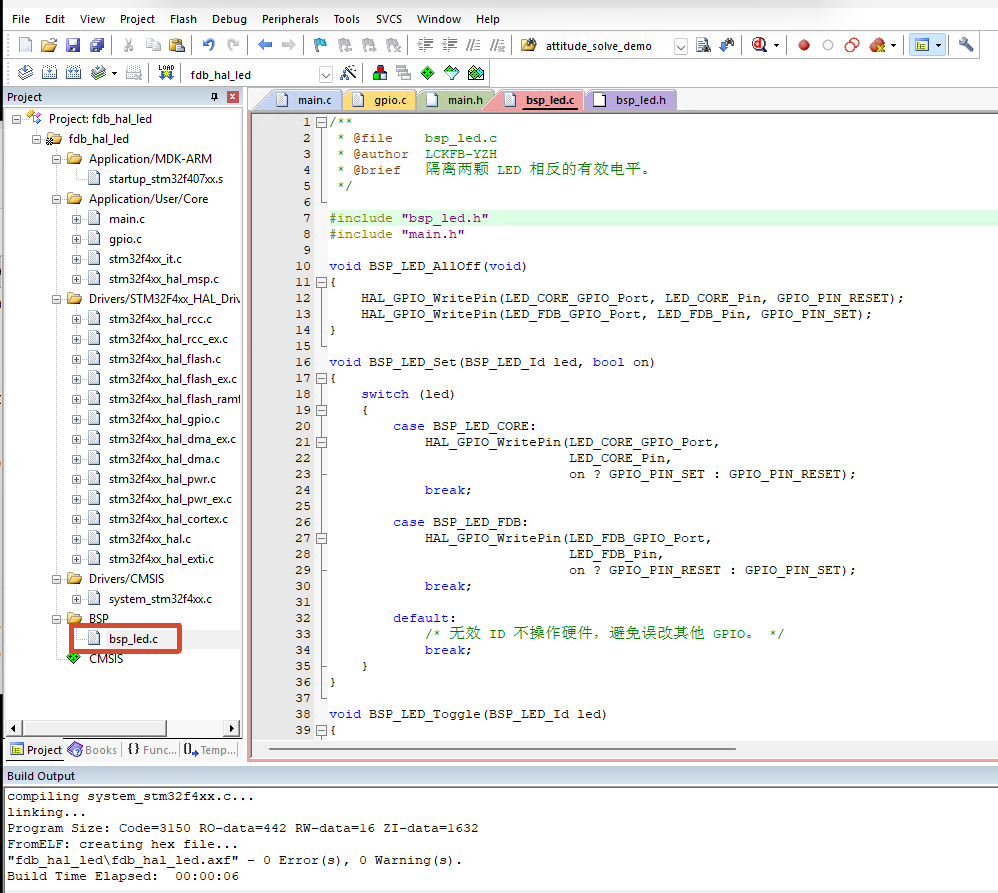

新建 BSP/Src/bsp_led.c：

/**
 * @file    bsp_led.c
 * @author  LCKFB-YZH
 * @brief   隔离两颗 LED 相反的有效电平。
 */

#include "bsp_led.h"
#include "main.h"

void BSP_LED_AllOff(void)
{
    HAL_GPIO_WritePin(LED_CORE_GPIO_Port, LED_CORE_Pin, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(LED_FDB_GPIO_Port, LED_FDB_Pin, GPIO_PIN_SET);
}

void BSP_LED_Set(BSP_LED_Id led, bool on)
{
    switch (led)
    {
        case BSP_LED_CORE:
            HAL_GPIO_WritePin(LED_CORE_GPIO_Port,
                              LED_CORE_Pin,
                              on ? GPIO_PIN_SET : GPIO_PIN_RESET);
            break;

        case BSP_LED_FDB:
            HAL_GPIO_WritePin(LED_FDB_GPIO_Port,
                              LED_FDB_Pin,
                              on ? GPIO_PIN_RESET : GPIO_PIN_SET);
            break;

        default:
            /* 无效 ID 不操作硬件，避免误改其他 GPIO。 */
            break;
    }
}

void BSP_LED_Toggle(BSP_LED_Id led)
{
    switch (led)
    {
        case BSP_LED_CORE:
            HAL_GPIO_TogglePin(LED_CORE_GPIO_Port, LED_CORE_Pin);
            break;

        case BSP_LED_FDB:
            HAL_GPIO_TogglePin(LED_FDB_GPIO_Port, LED_FDB_Pin);
            break;

        default:
            break;
    }
}

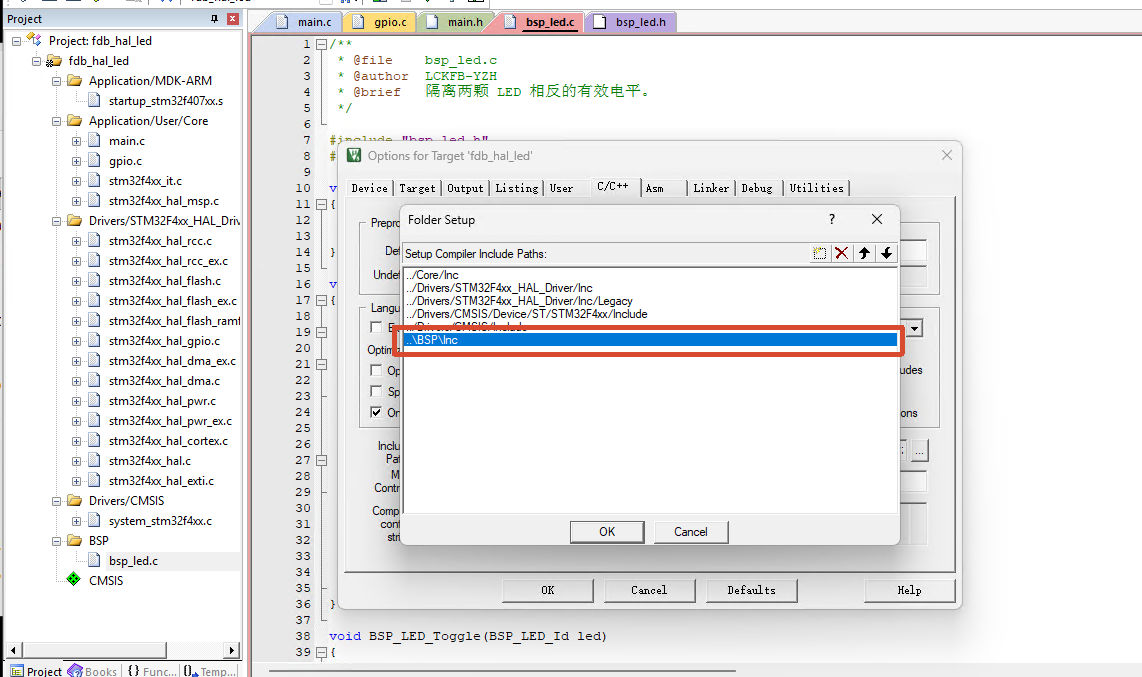

头文件保护宏使用 BSP_LED_H。把 BSP/Inc 加入头文件搜索路径，并确认 bsp_led.c 参与构建；只有头文件能被找到，不代表实现文件已经链接进工程。假如你现在还不知道如何添加头文件的话，请回去看第九章：[9]新建点灯工程【寄存器版本】，看如何给Keil添加C文件和头文件路径。

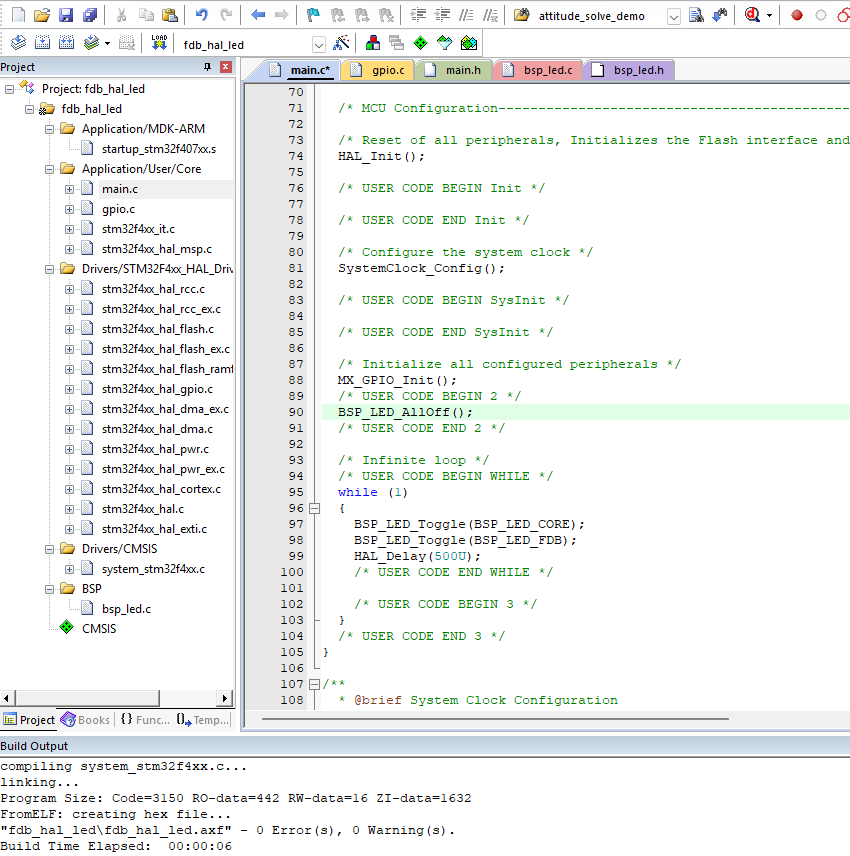

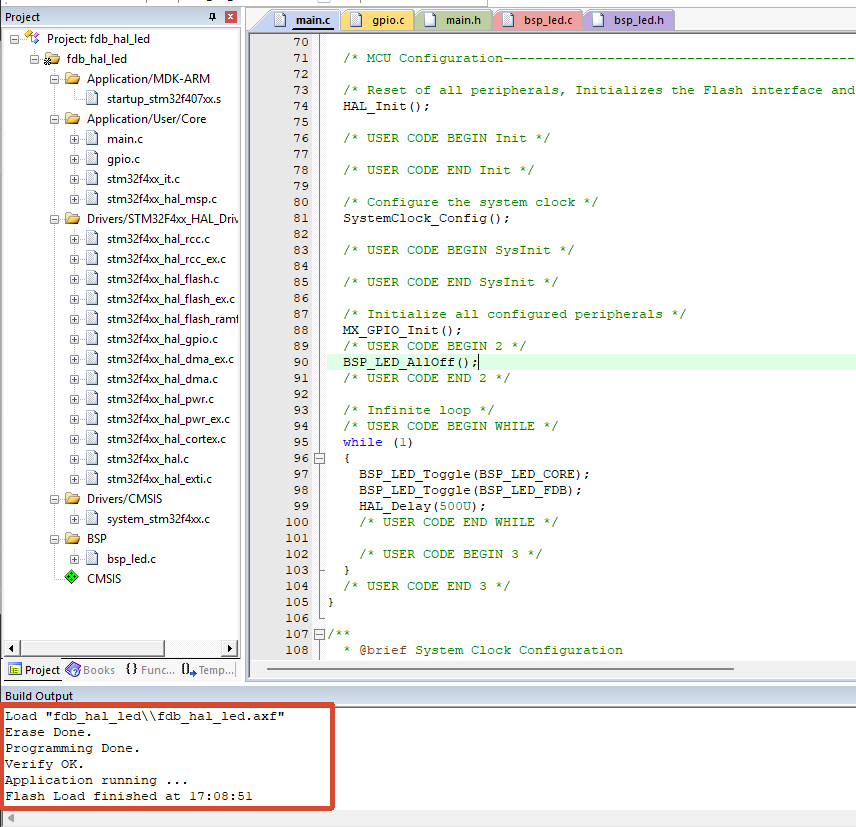

5.5 阻塞闪烁主循环

在 main.c 的 USER CODE 区包含头文件：

/* USER CODE BEGIN Includes */
#include "bsp_led.h"
/* USER CODE END Includes */

初始化后先确保两颗灯熄灭：

/* USER CODE BEGIN 2 */
BSP_LED_AllOff();
/* USER CODE END 2 */

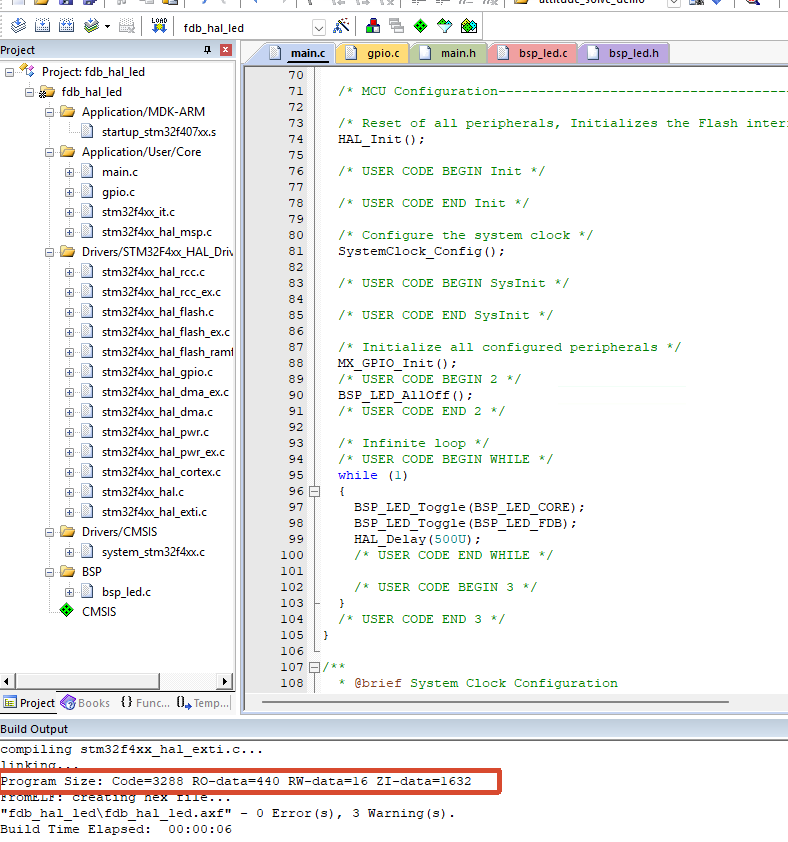

主循环：

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
  BSP_LED_Toggle(BSP_LED_CORE);
  BSP_LED_Toggle(BSP_LED_FDB);
  HAL_Delay(500U);
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

5.6 非阻塞闪烁【可不看本章】

HAL_Delay() 会让当前执行流等待。项目只有一颗闪灯时问题不大，但主循环还要轮询按键、刷新状态机或处理通信时，长延时会拖慢所有任务。

使用 HAL_GetTick() 可以让主循环继续运行：

#define LED_TOGGLE_INTERVAL_MS 500U

static void App_LedTask(void)
{
    static uint32_t last_toggle_ms = 0U;
    const uint32_t now_ms = HAL_GetTick();

    /* 无符号减法在 32 位 Tick 回绕后仍能正确判断短时间间隔。 */
    if ((uint32_t)(now_ms - last_toggle_ms) >= LED_TOGGLE_INTERVAL_MS)
    {
        last_toggle_ms = now_ms;
        BSP_LED_Toggle(BSP_LED_CORE);
        BSP_LED_Toggle(BSP_LED_FDB);
    }
}

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    BSP_LED_AllOff();

    while (1)
    {
        App_LedTask();
        /* 其他非阻塞任务放在这里。 */
    }
}

5.7 `HAL_Delay()` 与中断环境

默认 HAL Tick 常由 SysTick 中断递增。若在优先级更高、且阻止 Tick 中断运行的中断服务程序里调用 HAL_Delay()，等待条件可能永远不满足。即使没有死锁，在中断里等待几百毫秒也会显著增加系统中断延迟。

WARNING

中断服务程序应尽量只记录事件、搬运最少数据并快速退出。闪灯、日志、协议处理等工作放到主循环或 RTOS 任务中完成。

低功耗模式、暂停 Tick、调试器冻结或重新配置时钟也会影响延时。遇到“程序卡在 HAL_Delay()”，先观察 uwTick 是否继续增长，而不是立刻怀疑相关外设。

六 HAL GPIO API 与寄存器行为

6.1 本章用到的 API

API	作用	前置条件	工程边界
`HAL_GPIO_Init()`	配置模式、类型、速度、上下拉和复用	端口时钟已使能	多字段通常是读改写，并发修改同一端口要有所有权规则
`HAL_GPIO_WritePin()`	写一个或多个引脚电平	引脚掩码和端口有效	当前 HAL 实现写 `BSRR`，适合按位置位/复位
`HAL_GPIO_TogglePin()`	翻转目标引脚	目标状态可从 ODR 推导	读取 ODR 后再写 BSRR，整个过程不是并发原子操作
`HAL_GPIO_ReadPin()`	读取输入数据寄存器 IDR	引脚已按用途配置	读取的是引脚采样状态，不一定等于 ODR 锁存值

API 原型与完整约束可查 UM1725 Rev 8。寄存器位定义以 RM0090 Rev 21 为准。

6.2 `HAL_GPIO_WritePin()` 为什么适合置位和复位

其关键逻辑可概括为：

if (PinState != GPIO_PIN_RESET)
{
    GPIOx->BSRR = GPIO_Pin;
}
else
{
    GPIOx->BSRR = (uint32_t)GPIO_Pin << 16U;
}

BSRR 低 16 位写 1 置位对应 ODR 位，高 16 位写 1 复位对应 ODR 位。一次写操作不会先读取并重写整个 ODR，因此不会因为设置 PB2 而覆盖同端口其他位的当前状态。

6.3 `HAL_GPIO_TogglePin()` 仍然会读取 ODR

要翻转引脚，软件必须先知道当前 ODR 状态。HAL 先读取 ODR，再计算哪些位要置位、哪些位要复位，最后写入 BSRR。

如果主循环和中断同时翻转同一引脚，可能都读到相同旧值，最终少翻转一次。可选处理方法有：

规定该 GPIO 只有一个模块负责写入。
在短临界区内完成翻转。
不读取当前状态，由软件保存目标状态后调用 HAL_GPIO_WritePin()。
将跨任务控制请求汇总到单一 GPIO 服务或状态机。

volatile 只能约束编译器访问，不能让“读 ODR → 计算 → 写 BSRR”变成不可分割操作。

6.4 GPIOB 时钟使能后的回读

CubeMX 生成的 __HAL_RCC_GPIOB_CLK_ENABLE() 是宏，不是普通函数。HAL 写 RCC->AHB1ENR 后会回读一次对应位。这个 dummy read 不只是“确认写成功”，还为外设时钟真正生效提供必要延迟。

七编译、下载与验证

7.1 编译前检查

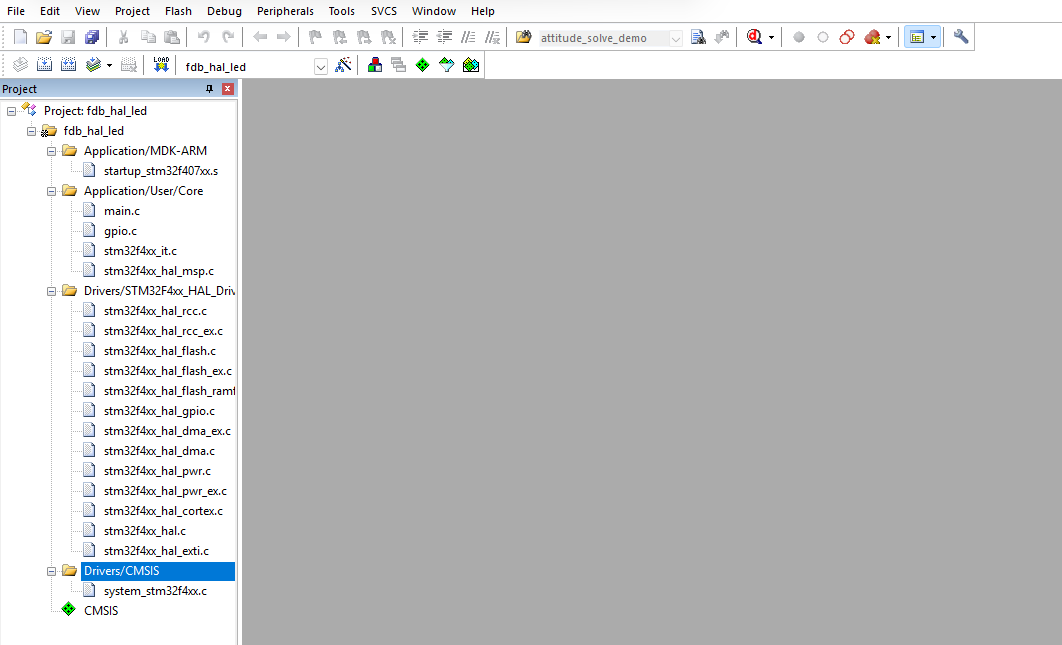

bsp_led.c 已加入工程源文件列表。
BSP/Inc 已加入 Include Paths。
工程预定义宏包含 STM32F407xx 和所需 HAL 配置。
使用硬件浮点时，编译器、汇编器和链接库的 FPU/ABI 选项一致。
点击 Rebuild，优先处理第一条 error，不要从最后一条连锁错误开始猜。

7.2 配置 CMSIS-DAP

在 Keil 中进入 Options for Target → Debug，选择 CMSIS-DAP Debugger，点击 Settings 后确认能识别 SWD 目标。

在 Flash Download 页勾选 Reset and Run，下载后自动复位运行。

识别不到芯片时，先检查供电、共地、SWDIO/SWCLK 和接口方向，再尝试把 SWD Clock 降到 1 MHz。不要一开始就反复重装软件。

7.3 下载并记录结果

7.4 先用静态电平验证极性

闪烁状态每 500 ms 变化一次，万用表可能只显示跳动或平均值。测量前先把程序改为固定状态：

BSP_LED_Set(BSP_LED_CORE, true);
BSP_LED_Set(BSP_LED_FDB, true);
while (1)
{
}

预期 PB2 接近 3.3 V、PB8 接近 0 V，两颗灯都亮。随后把参数改为 false，预期 PB2 接近 0 V、PB8 接近 3.3 V，两颗灯都灭。

7.5 观察实机运行效果

7.6 用调试器确认执行路径

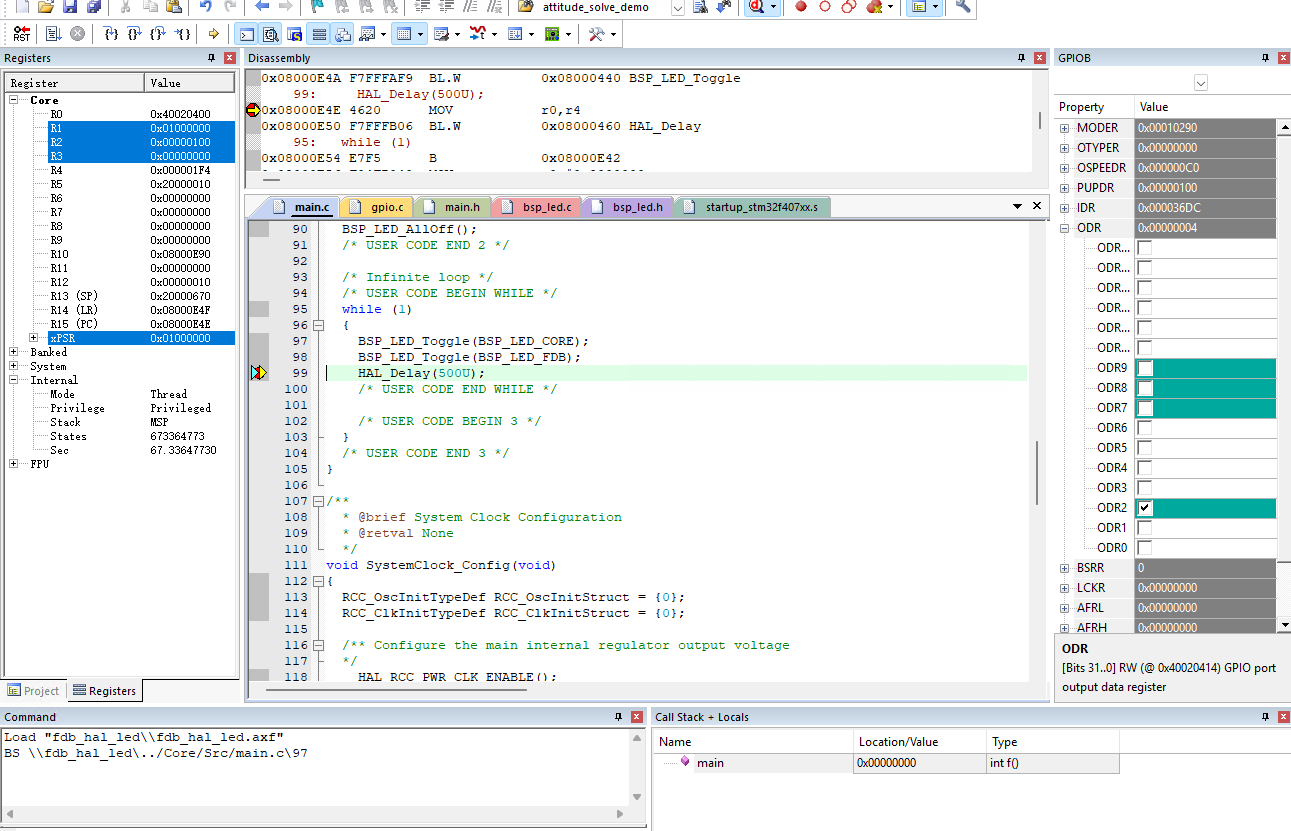

在 BSP_LED_Set()、HAL_GPIO_WritePin() 和 MX_GPIO_Init() 设置断点，查看 Call Stack、局部变量与 GPIOB 寄存器。建议同时观察：

RCC->AHB1ENR 的 GPIOBEN。
GPIOB->MODER 中 PB2/PB8 模式位。
GPIOB->ODR 中 bit 2 和 bit 8。
uwTick 是否持续增加。

7.7 本章工程验收表

验收项	初学者完成标准	工程检查点
配置可复现	保存 `.ioc`，能够重新打开并看到本章参数	记录 CubeMX、STM32CubeF4 和工具链版本，工程中不依赖未说明的全局设置
上电状态安全	复位后 PB2、PB8 默认熄灭	PB2 先写低、PB8 先写高，再切换为输出模式，避免初始化瞬间闪亮
编译链接	0 编译错误且生成固件	BSP 源文件已加入构建，Map 文件中能找到 `BSP_LED_Set()`，无未定义引用
下载运行	下载、校验和复位均成功	复位后无需手动单步即可进入主循环，异常时能在 `Error_Handler()` 和 HardFault 入口定位
闪烁周期	两次翻转间隔约 500 ms，完整周期约 1 s	区分阻塞版与非阻塞版，确认 `uwTick` 持续递增，长期任务不依赖溢出不安全的绝对时间比较
电气极性	固定亮灭测试与肉眼现象一致	万用表相对 GND 测得 PB2 高有效、PB8 低有效，记录板卡和测试点
调用链	能找到 `main → BSP/HAL → GPIO`	能说明 `WritePin` 写 BSRR，而 `TogglePin` 涉及 ODR 读取，不把后者用于并发原子翻转
重新生成	USER CODE 区内容仍在	重新生成前后不破坏原有工程结构，确认独立 BSP 未被覆盖且生成文件只出现预期变化

八生成代码与手写代码的边界

8.1 适合交给 CubeMX 的内容

芯片、封装和引脚复用选择。
RCC、PLL、AHB/APB 分频和基础 Tick。
GPIO、DMA、中断及外设句柄的初始配置。
启动文件、链接脚本和 IDE 工程骨架。

8.2 适合自己维护的内容

BSP、设备驱动、协议解析和状态机。
业务逻辑、错误恢复、超时和日志。
与产品安全状态、并发所有权有关的决策。
单元测试、接口文档和迁移说明。

8.3 重新生成前的工程习惯

确认工作区变更已经提交或至少可恢复。
修改 .ioc 后只生成一次，立即查看 Git diff。
重点检查时钟、引脚、NVIC、DMA、启动文件和链接设置是否发生意外变化。
重新构建全部目标，不只编译刚改动的文件。
在板上执行最小冒烟测试：能下载、能进入 main()、Tick 正常、关键输出处于安全状态。

九常见问题

9.1 CubeMX 重新生成后代码消失

现象：手写的闪灯代码或初始化代码不见了。

可能原因：代码写在 USER CODE 区外，或改动了生成器管理的文件。

检查与解决：查看 Git diff 找到被覆盖位置；把调用移入 USER CODE 区，把完整模块移到独立 BSP 目录。恢复后重新生成一次，确认仍能保留。

9.2 `bsp_led.h: No such file or directory`

现象：编译器找不到头文件。

可能原因：BSP/Inc 未加入 Include Paths，或大小写不一致。

检查与解决：确认磁盘上的实际路径和文件名；把目录而不是具体头文件加入搜索路径；清理后重新构建。

9.3 `undefined reference to BSP_LED_Set`

现象：编译通过，链接失败。

可能原因：bsp_led.c 没有加入构建，或函数声明与定义不一致。

检查与解决：查看编译输出中是否出现 bsp_led.c；检查工程分组、CMake source list 或 EIDE 源文件排除状态；核对函数签名。

9.4 LED 完全不亮

现象：下载成功，但 PB2/PB8 均无现象。

检查顺序：

核对供电、共地和核心板安装方向。
确认程序已越过 SystemClock_Config() 和 MX_GPIO_Init()。
查看 GPIOBEN、MODER 和 ODR。
改成静态亮灯程序，用万用表直接测 PB2/PB8。
再检查 BSP 极性与主循环是否被其他代码阻塞。

9.5 PB8 亮灭与 PB2 相反

现象：两路写入相同 GPIO_PIN_SET/RESET，两颗灯一亮一灭。

原因：PB2 高电平有效，PB8 低电平有效。

解决：不要把相同引脚电平当成相同 LED 状态。使用本章 BSP，让上层传入 true/false 表示亮灭。

9.6 程序卡在 `Error_Handler()`

现象：进入 main() 后很快停在错误处理函数。

可能原因：HSE 未起振、PLL 参数不合法、供电/电压调节等级不满足频率，或时钟切换超时。

检查与解决：回看 CubeMX 时钟树是否无红色错误；观察 RCC->CR 的 HSERDY/PLLRDY 和 RCC->CFGR 的 SWS；确认板载 HSE 频率与 HSE_VALUE 一致。不要直接注释掉错误处理继续运行。

9.7 `HAL_Delay()` 不返回

现象：程序停在延时循环，LED 只改变一次。

可能原因：SysTick 没有运行、Tick 被暂停，或在阻止 Tick 的中断上下文调用延时。

检查与解决：观察 uwTick；检查 SysTick 中断和优先级；把长延时移出中断；确认时钟重配后 HAL Tick 已正确重新初始化。

9.8 下载成功但程序不自动运行

现象：手动按复位后才运行，或调试退出后停住。

检查与解决：确认 Reset and Run；检查 BOOT0 保持用户 Flash 启动；确认没有断点、看门狗复位或 HardFault；必要时使用“复位下连接”擦除异常固件后重新下载。

十练习与总结

10.1 动手练习

只保留 PB2，分别用 Toggle、WritePin 和 BSP 实现 1 s 周期闪烁。
让 PB2 与 PB8 交替点亮，验证两路输出电平应该相同还是相反。
在非阻塞主循环中加入一个每 100 ms 运行的计数任务，证明 LED 闪烁不会阻塞它。
故意移除 bsp_led.c 的构建项，记录编译与链接阶段报错的差异，再恢复工程。
在调试器中单步执行 HAL_GPIO_WritePin()，观察写 BSRR 前后 ODR 的目标位变化。

10.2 本章小结

CubeMX 负责把芯片、时钟、引脚和软件包配置转换为工程骨架，.ioc 必须与源码一起管理。
PB2 高电平点亮，PB8 低电平点亮；BSP 应隐藏这种板级极性差异，不能在写代码的时候还要考虑是高电平点亮还是低电平点亮。
HAL_GPIO_WritePin() 当前实现通过 BSRR 置位/复位，HAL_GPIO_TogglePin() 则包含 ODR 读取，不能忽略并发风险。
HAL_Delay() 适合最小演示，多个任务并行推进时应使用 Tick、定时器或 RTOS 调度。
编译成功只是第一步，下载日志、静态电平、寄存器和实机现象共同组成验证闭环。

10.3 官方资料

DS8626 Rev 12：STM32F405xx/STM32F407xx 数据手册。
RM0090 Rev 21：STM32F405/407 等系列参考手册。
ES0182 Rev 18：STM32F405/407 系列勘误。
UM1718 Rev 50：STM32CubeMX 用户手册。
UM1725 Rev 8：STM32F4 HAL 与 LL 驱动说明。
UM2609 Rev 17：STM32CubeIDE 用户指南。

GPIO基础

定时器与PWM基础

​

一 本章简介 ​

1.1 学习目标 ​

1.2 阅读路线 ​

1.3 本章结果与验证范围 ​

1.4 第一次阅读只走这条主线 ​

1.5 三个阶段检查点 ​

二 硬件与软件准备 ​

2.1 所需资源 ​

2.2 连接 DAPLink ​

2.3 两颗 LED 的电气极性 ​

2.4 为什么要先准备熄灭电平 ​

三 使用 CubeMX 新建工程 ​

3.1 选择 STM32F407VET6 ​

3.2 配置 SWD 调试接口 ​

3.3 配置外部高速时钟 ​

3.4 配置 168 MHz 系统时钟 ​

3.5 配置 PB2 核心板 LED ​

3.6 配置 PB8 筑基学习板 LED ​

3.7 设置工程名称与工具链 ​

3.8 设置代码生成选项 ​

3.9 生成前自查 ​

四 看懂 CubeMX 生成的工程 ​

4.1 生成过程不是一个黑盒 ​

4.2 常见目录结构 ​

4.3 从复位到 main() ​

4.4 main.c 的主线 ​

4.5 MX_GPIO_Init() 做了什么 ​

4.6 main.h 中的 User Label 宏 ​

4.7 USER CODE 区域的保护边界 ​

4.8 读生成代码时只问四个问题 ​

五 用 HAL 控制 LED ​

5.1 最小版本：直接翻转 PB2 ​

5.2 明确写出亮灭状态 ​

5.3 用小函数隔离极性 ​

5.4 推荐版本：独立 BSP ​

5.5 阻塞闪烁主循环 ​

5.6 非阻塞闪烁【可不看本章】 ​

5.7 HAL_Delay() 与中断环境 ​

六 HAL GPIO API 与寄存器行为 ​

6.1 本章用到的 API ​

6.2 HAL_GPIO_WritePin() 为什么适合置位和复位 ​

6.3 HAL_GPIO_TogglePin() 仍然会读取 ODR ​

6.4 GPIOB 时钟使能后的回读 ​

七 编译、下载与验证 ​

7.1 编译前检查 ​

7.2 配置 CMSIS-DAP ​

7.3 下载并记录结果 ​

7.4 先用静态电平验证极性 ​

7.5 观察实机运行效果 ​

7.6 用调试器确认执行路径 ​

7.7 本章工程验收表 ​

八 生成代码与手写代码的边界 ​

8.1 适合交给 CubeMX 的内容 ​

8.2 适合自己维护的内容 ​

8.3 重新生成前的工程习惯 ​

九 常见问题 ​

9.1 CubeMX 重新生成后代码消失 ​

9.2 bsp_led.h: No such file or directory ​

9.3 undefined reference to BSP_LED_Set ​

9.4 LED 完全不亮 ​

9.5 PB8 亮灭与 PB2 相反 ​

9.6 程序卡在 Error_Handler() ​

9.7 HAL_Delay() 不返回 ​

9.8 下载成功但程序不自动运行 ​

十 练习与总结 ​

10.1 动手练习 ​

10.2 本章小结 ​

10.3 官方资料 ​
