一 本章简介

前面已经认识了 STM32F407 的内核、存储器、总线和外设。接下来再看通用输入/输出（General-Purpose Input/Output，GPIO）、定时器、串口等外设时，会反复遇到一个词：寄存器。

寄存器并不是一串需要死记的十六进制地址。真正要掌握的是下面这条关系：

CPU 对某个地址发起一次读写，片上总线根据地址找到对应外设，外设再把这次访问解释成配置、控制、状态读取或数据传输。

理解这条关系以后，硬件抽象层（Hardware Abstraction Layer，HAL）库、底层（Low-Layer，LL）库、标准库和寄存器开发就不再是几套互不相干的知识。它们最终都在操作同一组硬件寄存器，只是抽象层次不同。

“寄存器”既包括 CPU 执行指令时直接使用的内核寄存器，也包括通过地址访问的内核外设寄存器和芯片外设寄存器。本章先把这几类对象分清，再用 GPIOB 的少量地址和位操作做例子；GPIO 电气特性与全部寄存器放在 【8】认识GPIO，完整点灯工程和调试器操作放在 【9】新建点灯工程【寄存器版本】，这里不重复展开。

本章重点解决以下问题：

• R0～R15、xPSR、CONTROL 等 CPU 内核寄存器分别负责什么。
• CPU 内核寄存器、内核外设寄存器、芯片外设寄存器和普通变量有什么区别。
• 为什么一个地址可以控制外设。
• 怎样从基地址和偏移地址得到寄存器地址。
• volatile 能保证什么，又不能保证什么。
• 为什么有些寄存器适合读—改—写，有些寄存器绝对不能这样操作。

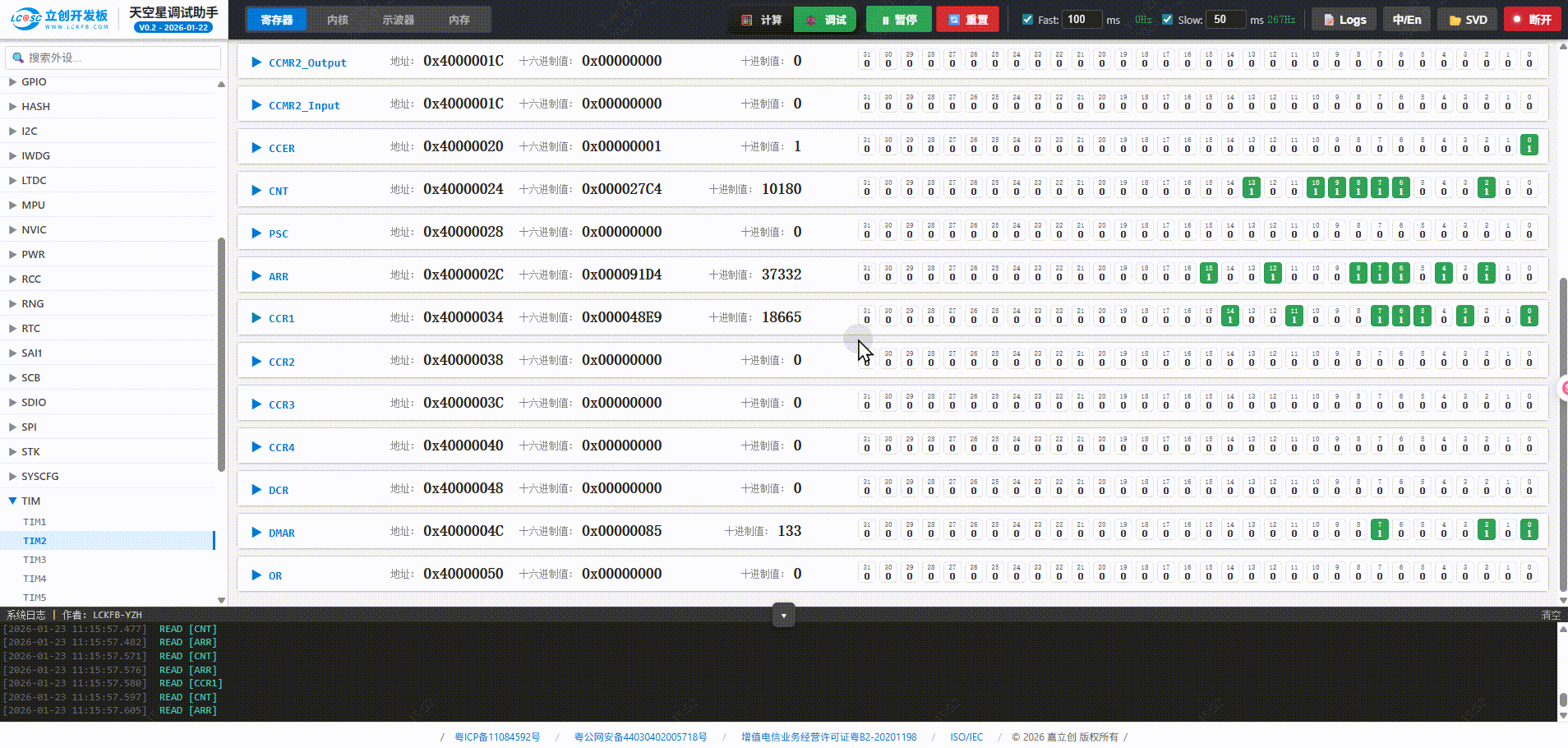

• 怎样把参考手册、设备头文件、设备描述文件（SVD）和调试器组合起来使用。
• 工程中应该怎样选择 HAL、LL 或直接寄存器访问。

1.1 学习目标

完成本章后，应当能够：

序号	学习目标	重要程度	验证方式
1	说明 Cortex-M4 主要内核寄存器的用途	⭐⭐⭐⭐⭐	能解释 R0～R12、SP、LR、PC、xPSR 和异常屏蔽寄存器的职责，并说出异常基本栈帧保存哪些寄存器
2	区分内核寄存器、普通变量、内核外设寄存器和芯片外设寄存器	⭐⭐⭐⭐⭐	能说明它们是否具有存储器地址以及通常怎样访问
3	理解存储器映射输入/输出	⭐⭐⭐⭐⭐	能解释“写地址为什么会改变硬件状态”
4	推导寄存器地址	⭐⭐⭐⭐⭐	能由 GPIOB 基地址和 ODR 偏移算出 0x40020414
5	正确使用位掩码	⭐⭐⭐⭐⭐	能完成单个位和连续位域的读取、清除与替换
6	判断操作风险	⭐⭐⭐⭐⭐	能识别读—改—写、写 1 清零、只写、读清零和保留位等场景
7	使用官方资料排查问题	⭐⭐⭐⭐	能在编程手册、参考手册、设备头文件和调试器中交叉核对同一对象

1.2 前置知识

建议先阅读：

1. 【2】单片机是什么，建立 CPU、存储器、总线和外设的整体概念。
2. 【5】嵌入式基础知识回顾，复习指针、volatile、进制和位操作。
3. 【6】STM32F407简介及部分专业名词讲解，了解 STM32F407 的总线和存储器结构。

本章的寄存器地址、偏移和位定义，按 RM0090 Rev 22 与 ST 官方 STM32F407 设备头文件核对；Cortex-M4 的存储器类型、屏障指令和位带机制以 PM0214 Rev 10 为依据。

1.3 本章定位与阅读建议

本章属于基础篇里的进阶章节。内容从“寄存器是什么”一直延伸到访问宽度、并发竞争、屏障指令和特殊位语义，第一次阅读不必把每个细节一次记完。

建议按下面的顺序学习：

1. 第一遍重点阅读第二章、第三章、第四章、6.1～6.8 和第七章，先建立“内核执行状态”与“地址映射外设”两条主线。
2. 接着阅读 【8】认识GPIO 和 【9】新建点灯工程【寄存器版本】，把本章的方法用于具体外设和工程调试。
3. 5.5、5.6、6.8、6.9、8.4 和第十章偏工程进阶，第一遍可以跳过，遇到移植、并发、时序或底层排障问题时再查。

1.4 常用术语

后文会反复出现下面这些缩写。英文全称用于和官方手册、设备头文件及库源码中的命名对应，不要求脱离上下文死记。

缩写	英文全称	本文含义
GPIO	General-Purpose Input/Output	通用输入/输出端口
HAL	Hardware Abstraction Layer	硬件抽象层库
LL	Low-Layer	STM32 底层驱动接口
CMSIS	Cortex Microcontroller Software Interface Standard	Arm Cortex 微控制器软件接口标准
RCC	Reset and Clock Control	复位和时钟控制模块
DMA	Direct Memory Access	直接存储器访问
MODER	Mode Register	GPIO 端口模式寄存器
IDR	Input Data Register	GPIO 端口输入数据寄存器
ODR	Output Data Register	GPIO 端口输出数据寄存器
BSRR	Bit Set/Reset Register	GPIO 端口位设置/复位寄存器
MMIO	Memory-Mapped Input/Output	存储器映射输入/输出
SVD	System View Description	系统视图描述文件
RMW	Read-Modify-Write	读—改—写
W1C	Write One to Clear	写 1 清零
SP	Stack Pointer	栈指针，R13 的功能名称
LR	Link Register	链接寄存器，R14 的功能名称
PC	Program Counter	程序计数器，R15 的功能名称
xPSR	Program Status Register	组合程序状态寄存器

二 寄存器到底是什么

2.1 先区分四种容易混淆的对象

“寄存器”这个词会出现在不同层级中，不能只看名字判断访问方式：

对象	例子	主要用途	常见访问方式
CPU 内核寄存器	R0～R15、xPSR、CONTROL	保存运算数据、地址、程序状态和执行上下文	由指令、编译器或内核专用接口使用
普通内存变量	uint32_t count	保存软件数据	通过变量名、指针访问 SRAM 或 Flash 中的数据
内核外设寄存器	NVIC->ISER[0]、SysTick->CTRL、SCB->VTOR	配置中断、系统定时器和内核系统控制功能	通过 PPB (私有外设)区域的存储器映射地址访问
芯片外设寄存器	GPIOB->MODER、USART1->SR	配置片上外设、读取状态、收发数据	通过 STM32 外设区的存储器映射地址访问

CPU 内核寄存器没有类似 0x40020414 的外设地址。它们位于处理器执行通路中，由算术、访存、跳转、异常处理等指令直接使用。内核外设和芯片外设则具有存储器映射地址，最终都通过 load/store 访问，但它们所属的硬件模块和手册章节不同。

2.2 Cortex-M4 内核寄存器怎样理解

2.2.1 内核寄存器分成哪些组

STM32F407 使用 Cortex-M4F 内核。PM0214 将常用内核寄存器分为下面几组：

分组	寄存器	主要职责	使用时要注意什么
通用寄存器	R0～R12	保存 32 位运算数、地址和临时结果	由编译器频繁分配和复用，值会随指令不断变化
栈指针	R13/SP、MSP、PSP	指向当前栈顶；MSP 与 PSP 是两套独立栈指针	复位后使用 MSP；Handler 模式始终使用 MSP，Thread 模式可选择 MSP 或 PSP
链接寄存器	R14/LR	保存函数调用或异常返回所需的信息	异常上下文中的 LR 可能是特殊的 EXC_RETURN 值，不一定是普通代码地址
程序计数器	R15/PC	保存程序执行位置并控制取指流程	复位时从向量表地址 0x00000004 取得复位入口，随意改写会直接改变执行流
程序状态	APSR、IPSR、EPSR，合称 xPSR	保存运算标志、当前异常号和执行状态	其中部分位只读或只能按规定方式修改
异常屏蔽	PRIMASK、BASEPRI、FAULTMASK	控制哪些异常可以被响应	配置错误可能造成中断长时间不响应，必须明确恢复路径
执行控制	CONTROL	控制 Thread 模式特权级、当前栈选择，并反映浮点上下文状态	Handler 模式对部分字段的读写行为不同
浮点寄存器	S0～S31、FPSCR	保存单精度浮点数据和浮点状态	只有实际使用 FPU 时才参与运算和异常现场保护

系统复位时，处理器首先从地址 0x00000000 读取初始 MSP 值，再从地址 0x00000004 读取复位处理函数地址并装入 PC。复位向量值的最低位必须为 1，用于将处理器置于 Thumb 状态。因此，中断向量表的前两个 32 位表项分别是“初始 MSP 值”和“Reset_Handler 地址”。也就是说中断向量表的前两个表项分别存放初始 MSP 值和复位处理函数地址。

对于从主 Flash 启动的 STM32F407 （天空星用的主控芯片） ，CPU 复位时访问的 0x00000000 启动区域是主 Flash 的启动别名；工程上通常仍将向量表链接到物理 Flash 地址 0x08000000。因此，0x00000000/0x00000004 与工程中常见的 0x08000000/0x08000004 并不矛盾。

2.2.2 C 变量与 R0～R12 不是固定对应关系

下面这个函数在常见 Arm 调用约定和简单编译条件下，可能使用 R0、R1 传入参数，并把结果放回 R0：

uint32_t add_u32(uint32_t left, uint32_t right)
{
    return left + right;
}

对应的核心动作可以简化为：

add r0, r0, r1
bx  lr

这只是帮助理解内核寄存器怎样参与运算，不能据此认定某个 C 变量永远属于某个 R 寄存器。编译器会根据优化等级、调用约定、寄存器压力和中断边界重新分配寄存器，也可能把值暂时保存到栈中。要确认实际使用情况，应查看当前构建生成的反汇编。

2.2.3 内核寄存器和内核外设寄存器不是一回事

R0～R15、xPSR 等内核寄存器通常通过普通指令、MRS/MSR 指令或 CMSIS 内核接口访问；NVIC、SysTick、SCB 虽然也属于 Cortex-M4，但它们是映射到 0xE0000000～0xE00FFFFF 私有外设总线（Private Peripheral Bus，PPB）区域的内核外设，访问方式与其他 MMIO 寄存器相同。

例如，__get_MSP() 读取的是内核栈指针；NVIC->ISER[0] 访问的却是一个具有地址的内核外设寄存器。前者不应套用 volatile 指针和基地址加偏移，后者仍要遵守访问权限、保留位和读写副作用。

2.2.4 异常发生时，哪些内核寄存器会被自动保存

Cortex-M4 响应异常时，硬件会把 R0～R3、R12、LR、PC 和 xPSR 压入当时使用的栈。处理器随后从向量表取得异常入口，并在 Handler 模式下使用 MSP。异常返回时，LR 中的 EXC_RETURN 特殊值会告诉处理器从哪一套栈恢复，以及使用基本栈帧还是包含浮点状态的扩展栈帧。

R4～R11 不属于硬件自动压栈的基本栈帧。普通中断函数如果需要使用它们，编译器会按调用约定生成保存和恢复代码；RTOS 进行任务切换时，也通常需要由软件保存尚未由硬件覆盖的上下文。

这组规则有两个直接用途：

• 排查 HardFault 时，可以从异常栈帧中的 PC、LR 和 xPSR 追踪出错位置与执行状态。
• 评估中断延迟和任务切换开销时，不能只计算业务代码，还要考虑自动压栈、可能的浮点扩展栈帧以及软件保存的寄存器。

异常栈帧格式、EXC_RETURN 编码和浮点延迟压栈条件见 PM0214 的异常模型章节。这里只建立寄存器与执行上下文的关系，不展开 HardFault 定位和 RTOS 上下文切换流程。

2.3 普通变量和外设寄存器看起来相似，但本质不同

本节开始所说的“外设寄存器”，包括内核外设寄存器和 STM32 芯片外设寄存器。它们位于硬件模块中，并映射到处理器可访问的地址空间。

可以先把一个外设想成带有控制面板的设备：配置寄存器像旋钮和拨码开关，状态寄存器像指示灯和仪表，数据寄存器像收发窗口。CPU 并不是直接伸手去拨开关，而是对面板对应的地址执行读写。

这个比喻只帮助理解 软件通过寄存器控制和观察硬件 。真实寄存器还可能由硬件自动变化，读取本身也可能清除标志或推动状态机（观测也可能导致寄存器变化），不能按普通面板开关的经验推断访问语义。

一个普通变量可以这样修改：

uint32_t count = 0U;

count = 10U;

编译器通常会把 count 放在 SRAM，写入它只是改变一块普通存储单元中的数据。

外设寄存器也可以写成类似形式：

GPIOB->ODR |= (1UL << 8U);

但这次写操作不是在修改普通软件数据。CPU 发出的地址落在 GPIOB 的寄存器范围内，GPIO 外设会接收写入数据，并更新输出数据锁存器。只要 GPIO 已正确配置，这个变化就会进一步影响 PB8 引脚电平。

因此可以把外设寄存器理解为硬件提供给软件的一组控制入口，但一定要记住这个比喻的边界：

• 它们可以用类似 C 变量的语法访问。
• 可能由硬件自行改变。
• 读和写可能具有不同含义，甚至会带来副作用。
• 某些位不能按普通变量的方式随意覆盖。

2.4 一条指令与一次寄存器访问经历了什么

flowchart LR
    A["C / 汇编表达的操作"] --> B["CPU 执行指令"]
    B --> C["R0～R15、xPSR 等内核寄存器参与运算与控制"]
    B --> D{"是否执行 load/store 地址访问"}
    D -->|否| E["运算或跳转在内核执行通路中完成"]
    D -->|是| F["CPU 发出地址、数据和读写控制"]
    F --> G{"片上总线按地址译码"}
    G -->|普通存储区| H["Flash / SRAM"]
    G -->|PPB / 外设地址区| I["内核外设或芯片外设寄存器"]
    I --> J["配置逻辑、状态机或数据通路"]

这张图说明：CPU 内核寄存器直接参与指令执行；只有 load/store 等访存指令才会把地址送到总线。它不代表 STM32F407 的完整总线拓扑，具体地址边界和外设挂载位置应以 PM0214 与 RM0090 为准。

2.5 外设寄存器的常见角色

同一个外设通常包含多种寄存器：

角色	典型内容	常见行为
配置寄存器	模式、分频、数据格式、采样时间	软件写入，硬件按配置运行
控制寄存器	启动、停止、复位、中断使能	写入后触发或允许某项动作
状态寄存器	完成、忙、溢出、错误、空闲	由硬件更新，软件读取或按规定清除
数据寄存器	发送数据、接收数据、转换结果	读写可能推动外设状态机继续运行
地址或计数寄存器	DMA 地址、定时器计数值、比较值	由软件和硬件共同使用

这也是寄存器操作不能只背“读”和“写”的原因。同样写入一个 1，在普通控制位中可能表示使能，在写 1 清零位中却表示清除标志。

2.6 HAL 库最终也要访问寄存器

例如：

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);

函数名表达的是“把 PB8 置为高电平”。在 STM32F4 HAL 的实现中，置位和复位最终分别写 GPIO 的 BSRR 低 16 位和高 16 位。HAL 没有绕过寄存器，而是把地址、位掩码和常见操作封装起来。

因此学习寄存器并不是要求所有项目都改成裸寄存器开发，而是为了看懂库函数背后的硬件动作，并在异常、性能或时序问题出现时能够继续向下排查。

三 存储器映射：地址为什么能控制硬件

3.1 CPU 主要通过地址区分访问对象

Cortex-M4 提供 32 位地址空间，理论范围是：

0x00000000 ～ 0xFFFFFFFF

总容量为 4 GB。这个范围描述的是处理器可以表达的地址，并不等于 STM32F407 内部真的装有 4 GB 存储器。

Arm 在体系结构层面把地址空间划分为若干区域，STM32F407 再在其中实现自己的 Flash、SRAM、外设和调试资源。两层概念不能混为一谈。

地址范围	Cortex-M4 架构区域	STM32F407 中的典型用途
0x00000000～0x1FFFFFFF	Code	启动映射、内部 Flash、系统存储器等
0x20000000～0x3FFFFFFF	SRAM	内部 SRAM 与相关别名区域
0x40000000～0x5FFFFFFF	Peripheral	APB、AHB 外设寄存器
0x60000000～0x9FFFFFFF	External RAM	FSMC/FMC 等外部存储器映射
0xA0000000～0xDFFFFFFF	External Device	外部设备映射区域
0xE0000000～0xE00FFFFF	Private Peripheral Bus	NVIC、SysTick、调试和系统控制空间
0xE0100000～0xFFFFFFFF	Vendor-specific memory	厂商定义的系统资源与保留区域，具体实现查当前芯片资料

IMPORTANT

上表是理解地址空间的骨架，不是 STM32F407 的可用地址清单。某个地址是否实现、是否存在别名、允许多宽的访问，都要以 RM0090 的 STM32F407 存储器映射为准。访问未实现或不允许的地址，可能读到无意义数据，也可能触发总线错误，直接导致系统死机。

3.2 存储器映射输入/输出

STM32 使用 存储器映射输入/输出（Memory-Mapped Input/Output，MMIO）。外设寄存器被分配到统一地址空间中，CPU 可以用普通的 load/store 指令访问它们。

因此，下面两种操作从指令形式上看都可能是一条存储指令：

sram_value = 1U;       /* 写 SRAM */
GPIOB->BSRR = 1UL;     /* 写 GPIO 外设寄存器 */

区别由地址以及该地址区域的存储器属性决定，而不是由 C 语法中的等号决定。

3.3 Flash、SRAM 和外设区分别保存什么

区域	主要保存内容	断电后	常见用途
Flash	程序代码、只读常量、用户固化数据	通常保留	取指、读取常量、固件升级
SRAM	栈、堆、全局变量、缓冲区	丢失	程序运行时读写
外设寄存器区	控制、状态和数据接口	由复位和硬件状态决定	控制定时器、GPIO、通信外设等

外设寄存器区不是一块普通 RAM。即使调试器的 Memory 窗口能显示其中的数据，也不能就此认为所有地址都可以任意读写，况且很多外设寄存器都不是连续的，瞎访问会有大问题。

3.4 APB、AHB 与外设时钟

STM32F407 把外设分布在不同总线上，常见分组包括：

总线	典型外设	工程关注点
AHB1	GPIO、RCC、DMA、CRC	高带宽外设较多，GPIO 时钟在 RCC_AHB1ENR 中控制
AHB2	USB OTG FS、RNG、DCMI	地址和时钟使能位与 AHB1 不同
APB1	TIM2～TIM7、USART2/3、I2C、CAN 等	总线时钟和定时器时钟关系要单独核对
APB2	USART1/6、SPI1、ADC、TIM1/8 等	外设实例和 APB1 不能混用

多数外设在使用前需要先由 RCC 打开对应总线时钟。如果时钟关闭，写配置寄存器通常不会产生预期效果。具体时钟使能位应查 RM0090 的 RCC 章节，不能根据另一个外设的名称猜测。

四 寄存器映射：基地址加偏移地址

4.1 以 GPIOB 为例

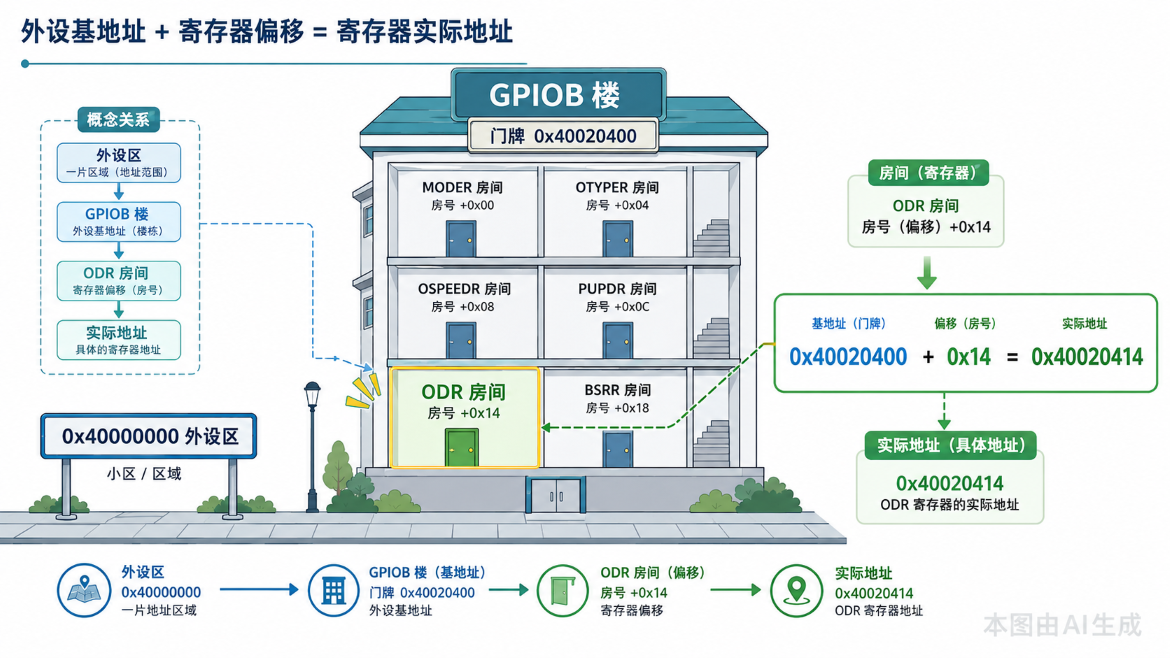

可以把 MCU 的地址空间想成一座城市：外设是不同楼栋，外设基地址是楼栋门牌，寄存器偏移是楼内房号。要找到某个寄存器，就用“楼栋门牌 + 房号”得到完整地址。

这个比喻只能说明寄存器位于哪里，不能说明房间里能做什么。寄存器的访问权限、位定义、复位值和读写副作用，仍要回到参考手册逐项确认。

在 STM32F407 中，GPIOB 的外设基地址是 0x40020400，ODR 的偏移是 0x14。定位 ODR 只需要完成一次相加：

GPIOB_ODR = GPIOB_BASE + ODR_OFFSET
           = 0x40020400 + 0x14
           = 0x40020414

这里的基地址和偏移都来自 RM0090，不是从相邻地址猜出来的。

地址、复位值和位语义是三件不同的事。比如 GPIOB_MODER 位于基地址偏移 0x00，但复位值是 0x00000280，并不是 0；这是因为 PB3、PB4 复位后承担调试复用功能。GPIOB 的完整寄存器表、复位值和官方截图见 【8】第 4.1 节：端口、寄存器映射及访问原则，本章只保留地址推导所需的信息。

4.2 一个外设类型为什么有多个实例

GPIOA、GPIOB、GPIOC 都属于 GPIO 外设，所以寄存器布局相同；它们的基地址不同，因此控制的是不同硬件实例。

可以把它们理解为同一套结构的多个对象：

GPIOA_BASE + 0x14 -> GPIOA_ODR
GPIOB_BASE + 0x14 -> GPIOB_ODR
GPIOC_BASE + 0x14 -> GPIOC_ODR

“相同偏移、不同基地址”是很多外设实例的共同规律，例如 USART1 与 USART2、TIM2 与 TIM3。但不同系列、不同外设之间不保证布局一致，仍要查对应参考手册。

4.3 设备头文件怎样表达这组地址

ST 官方设备头文件 stm32f407xx.h 先定义基地址，再把地址转换为对应的结构体指针。下面只保留与 GPIOB 有关的关键关系：

#define PERIPH_BASE           0x40000000UL
#define AHB1PERIPH_BASE       (PERIPH_BASE + 0x00020000UL)
#define GPIOB_BASE            (AHB1PERIPH_BASE + 0x0400UL)
#define GPIOB                 ((GPIO_TypeDef *) GPIOB_BASE)

GPIO_TypeDef 按寄存器偏移排列成员，简化后可以看成：

typedef struct
{
    __IO uint32_t MODER;      /* offset 0x00 */
    __IO uint32_t OTYPER;     /* offset 0x04 */
    __IO uint32_t OSPEEDR;    /* offset 0x08 */
    __IO uint32_t PUPDR;      /* offset 0x0C */
    __IO uint32_t IDR;        /* offset 0x10 */
    __IO uint32_t ODR;        /* offset 0x14 */
    __IO uint32_t BSRR;       /* offset 0x18 */
    __IO uint32_t LCKR;       /* offset 0x1C */
    __IO uint32_t AFR[2];     /* offset 0x20, 0x24 */
} GPIO_TypeDef;

于是：

GPIOB->ODR

等价于“取 GPIOB 基地址，再访问结构体中偏移 0x14 的成员”。这种写法比在业务代码中散落十六进制地址更容易检查和移植，HAL库就是这样做的，大家在实际开发中也建议学习这一点。

NOTE

GPIO_TypeDef 中的 C 访问限定符不一定完整表达寄存器的所有硬件语义。例如 BSRR 在 RM0090 中按写操作使用。遇到只写、写 1 清零、读清零等特殊行为时，参考手册的寄存器说明高于“这个结构体成员在 C 中能否被读取”。

4.4 不建议用 C 位域直接映射硬件寄存器

下面这种写法看起来很直观，但不适合作为跨工具链的外设寄存器定义：

typedef struct
{
    unsigned mode0 : 2;
    unsigned mode1 : 2;
    /* ... */
} GpioModeBits;

C 语言没有统一规定实现如何排列位域、怎样对齐、一次访问多宽。编译器还可能为了修改两位而生成不符合外设要求的访问宽度或读—改—写序列。

工程中优先使用厂商提供的寄存器结构体、位置宏和掩码宏，例如：

GPIO_MODER_MODER8_Pos
GPIO_MODER_MODER8_Msk

五 用 C 语言正确访问寄存器

5.1 最直接的地址访问写法

为了看清底层关系，可以先写一个 32 位寄存器访问宏：

#include <stdint.h>

#define REG32(address) (*(volatile uint32_t *)(uintptr_t)(address))

REG32(0x40023830UL) |= (1UL << 1U);

0x40023830 是 RCC_AHB1ENR 的地址，位 1 是 GPIOB 时钟使能位。最后一行实际包含一次读取、一次按位或运算和一次写回。

这种写法适合解释原理，不适合在项目中到处复制：

• 地址和位号不具备可读性。
• 芯片型号变化后难以维护。
• 很容易使用错误的访问宽度。
• 审查代码时难以判断对应的寄存器和硬件后果。

实际工程优先使用设备头文件中的 RCC、GPIOB、RCC_AHB1ENR_GPIOBEN 等名称。

5.2 为什么寄存器对象需要 volatile

外设状态可能在软件没有赋值的情况下发生变化。例如：

• 定时器计数器持续递增。
• 串口收到数据后置位接收标志。
• DMA 完成传输后置位完成标志。
• GPIO 输入电平随外部电路变化。

volatile 告诉编译器：这个对象具有程序之外的可观察变化，每次必要的读写都要真正访问该地址，不能像普通变量那样长期缓存到 CPU 寄存器，也不能随意删除看似“无用”的写入。

如果轮询代码缺少 volatile：

while ((status & READY_MASK) == 0U)
{
    /* 等待硬件置位 */
}

编译器可能只读取一次 status，随后一直使用缓存值。正确的设备头文件会把外设寄存器声明为 volatile 对象，业务代码不应自行去掉限定。

5.3 volatile 不能解决哪些问题

volatile 很重要，但它不是并发和时序问题的万能解法：

能力	volatile 是否保证	说明
必要访问不会被当成普通死代码删除	是	用于表达 MMIO 和异步更新对象
每次轮询都重新读取寄存器	是	前提是通过 volatile 限定的左值访问
复合表达式是原子的	否	reg |= mask 通常仍是读、改、写多条操作
不会被中断或 DMA 并发修改	否	需要专用原子寄存器、临界区或所有权设计
自动建立 CPU 所需的内存屏障	否	特殊场景要按体系结构和手册使用屏障指令
地址、位号和访问宽度一定正确	否	仍需查参考手册和设备头文件

对中断和主循环共享的普通变量，volatile 也只解决“每次访问内存”的问题，不保证多字节一致性、互斥或事件不丢失。相关内容可回看 【5】嵌入式基础知识回顾。

5.4 CMSIS 的访问限定符

CMSIS 使用宏表达寄存器访问意图。较新的 CMSIS 常见：

限定符	含义	常见用途
__IM	Input，软件只读	状态或输入寄存器
__OM	Output，软件只写	命令、清除或发送寄存器
__IOM	Input/Output，软件可读写	配置或数据寄存器

旧版设备头文件中还常见 __I、__O、__IO。这些宏最终会展开成适合当前编译器的 volatile 与只读限定组合。具体定义可查 Arm 的 CMSIS 外设访问说明。

限定符能帮助编译器和静态检查工具发现明显错误，但不能替代参考手册中对写 1 清零、读清零、保留位等特殊语义的说明。

5.5 访问宽度、对齐和字节序

STM32F407 使用小端字节序。对普通 SRAM 数据，小端决定多字节数据如何排列；对外设寄存器，更重要的是遵守手册规定的访问宽度和对齐要求。

不能因为寄存器地址是整数，就随意把它转换为 uint8_t * 或 uint16_t *。根据 RM0090 的总线说明，对 APB 寄存器进行 8 位或 16 位访问时，总线桥可能把数据复制扩展为 32 位访问。结果不一定是“只修改最低的一个字节或半字”。

工程上应遵循以下原则：

1. 使用设备头文件给出的成员类型。
2. 按参考手册规定的访问宽度读写。
3. 保证地址自然对齐。
4. 不把普通内存的局部字节修改经验直接套到外设寄存器。

六 位操作与寄存器的特殊语义

6.1 位编号从 0 开始

32 位寄存器的位编号为 bit 0～bit 31。第 n 位的基本掩码写法是：

(1UL << n)

使用无符号常量 1UL，可以避免有符号移位带来的歧义。位数和类型宽度仍要匹配，不能把 n 移到类型范围之外。

6.2 常见位操作

下面的操作只适用于手册允许普通读写的寄存器：

目的	写法	含义
置位	reg |= mask;	掩码为 1 的位写成 1，其余位保留
清零	reg &= ~mask;	掩码为 1 的位写成 0，其余位保留
翻转	reg ^= mask;	掩码为 1 的位取反
测试	(reg & mask) != 0U	判断掩码覆盖的位中是否有 1
读取字段	(reg & mask) >> pos	提取连续位域
替换字段	(reg & ~mask) | ((value << pos) & mask)	先清字段，再写入新值

不要把逻辑运算符和按位运算符混淆：

reg & mask     /* 按位与：用于检查具体位 */
reg && mask    /* 逻辑与：只判断两边是否为 0 */

6.3 打开 GPIOB 时钟

RCC_AHB1ENR 地址为：

RCC_BASE + AHB1ENR_OFFSET
= 0x40023800 + 0x30
= 0x40023830

GPIOB 时钟使能位是 bit 1。使用设备头文件可写为：

RCC->AHB1ENR |= RCC_AHB1ENR_GPIOBEN;

这个 |= 是一次读—改—写，目的是在打开 GPIOB 时钟的同时保留 AHB1 上其他外设的时钟状态。

如果下一条有效操作就要访问 GPIOB，应在时钟使能后按 ES0182 的要求留出外设生效时间。第 7.3 节会说明回读 RCC_AHB1ENR 的原因。

6.4 连续位域为什么要先清再写

连续位域不是一个独立的布尔开关。以 GPIOB_MODER 的 PB8 字段为例，它占 bit 17:16；如果目标值是 01，应先清除整个两位字段，再写入新值：

GPIOB->MODER =
    (GPIOB->MODER & ~GPIO_MODER_MODER8_Msk) |
    GPIO_MODER_MODER8_0;

如果直接写：

GPIOB->MODER |= GPIO_MODER_MODER8_0;

只能保证 bit 16 被置位，不能保证 bit 17 已经清零。原字段如果是 10，结果会变成 11，并不是输出模式。

读取该字段可以写为：

uint32_t mode8 =
    (GPIOB->MODER & GPIO_MODER_MODER8_Msk) >>
    GPIO_MODER_MODER8_Pos;

这里要掌握的是“掩码覆盖整个字段—清旧值—限制并写入新值—按位置读回”的通用方法。GPIO 四种模式及完整 MODER 位图见 【8】第 4.2.1 节：GPIOx_MODER。

6.5 什么是读—改—写

下面一行 C 代码通常不是一次不可分割的硬件操作：

GPIOB->ODR |= GPIO_ODR_OD8;

它的逻辑过程是：

1. 读取 ODR
2. 在 CPU 中把目标位置 1
3. 把整个结果写回 ODR

这就是 读—改—写（Read-Modify-Write，RMW）。如果主循环和中断同时修改同一个寄存器，可能发生以下过程：

主循环读取旧值
    ↓
中断修改并写回新值
    ↓
主循环按旧值计算后写回，覆盖中断的修改

可选处理方式按优先级考虑：

1. 使用外设提供的专用原子置位/清零寄存器。
2. 明确寄存器所有权，避免多个执行上下文写同一寄存器。
3. 在确有必要时使用最短临界区，并评估中断延迟。
4. 不要把 volatile 当作原子性保证。

6.6 专用置位/清零寄存器为什么能避免 RMW

有些外设专门提供“置位”“清零”或“命令”寄存器，让软件不必先读取旧值。GPIO 的 BSRR 就把两类命令放在一个 32 位写入中：

• bit 0～15：写 1 将对应 ODR 位设置为 1。
• bit 16～31：写 1 将对应 ODR 位复位为 0。

PB8 置为高电平：

GPIOB->BSRR = GPIO_BSRR_BS8;

PB8 置为低电平：

GPIOB->BSRR = GPIO_BSRR_BR8;

这两种写法不需要先读取 ODR，因此不会因为修改 PB8 而覆盖同一端口的其他输出位。ST 官方 HAL_GPIO_WritePin() 也使用 BSRR 完成置位和复位；完整位图与组合写入示例见 【8】第 4.3.2 节：GPIOx_BSRR。

NOTE

当前 stm32f407xx.h 同时保留 GPIO_BSRR_BS_8、GPIO_BSRR_BR_8、GPIO_OTYPER_OT_8 等旧式兼容别名，它们分别指向 GPIO_BSRR_BS8、GPIO_BSRR_BR8、GPIO_OTYPER_OT8。本文统一使用不带额外下划线的现行命名，便于和同一头文件中的 GPIO_ODR_OD8、GPIO_OSPEEDR_OSPEED8_Msk 保持一致。

6.7 访问权限、复位值和保留位

阅读寄存器表时，至少要核对：

1. 寄存器地址或偏移。
2. 允许的访问宽度。
3. 软件访问权限。
4. 复位值。
5. 位域名称和范围。
6. 每个取值的含义。
7. 是否存在读写副作用或规定顺序。

最常见的软件访问权限包括：

权限	含义	操作原则
只读	软件只读取，状态通常由硬件更新	不要尝试写入
只写	写入命令或数据，读取值可能无意义	不要依赖回读值，也不要使用 RMW
读写	软件可读写	仍需检查特殊位语义和保留位

复位值用于判断上电或复位后的默认状态，也能帮助调试器检查外设是否已经被其他代码配置。

保留位通常要求保持手册规定的复位值。对普通读写寄存器，可以使用掩码保留无关位；对带特殊清除语义的寄存器，则必须使用手册给出的写入方式。

6.8 常见特殊位语义

行为	含义	正确思路
硬件自动更新	计数值、忙标志、错误标志等由硬件改变	每次需要时重新读取，考虑并发变化
写 1 清零（W1C）	向目标位写 1 才清除该标志	直接写目标掩码，不要先读再 |=
写 0 清零（W0C）	向目标位写 0 清除，其他位的写值有规定	严格按寄存器说明构造写值
读清零	读取动作本身会改变状态	避免调试器或多处代码重复读取
只写	写入触发动作，回读不代表刚写入的数据	直接写命令值，不使用 RMW
自清零	软件置位后，硬件完成动作并自动清零	按手册给出的完成条件或超时判断
按序列访问	多次读写共同完成解锁、清除或启动	不插入无关访问，按手册顺序执行

GPIO 的 LCKR 就是“按序列访问”的具体例子：它必须按手册规定的多次写入和读取顺序完成锁定，不能把其中任意一步替换为普通 RMW。完整序列见 【8】第 4.6 节：锁定寄存器。

写 1 清零寄存器的典型操作形式是：

PERIPH->STATUS = FLAG_A_Msk;  /* 仅当手册明确 FLAG_A 为 W1C */

不要写成：

PERIPH->STATUS |= FLAG_A_Msk; /* 错误示意：读取到的其他 1 也可能被一并清除 */

这里使用的是通用伪代码，不对应 STM32F407 的某个具体外设。实际标志位名称、清除方法和访问顺序必须查 RM0090 对应外设章节。

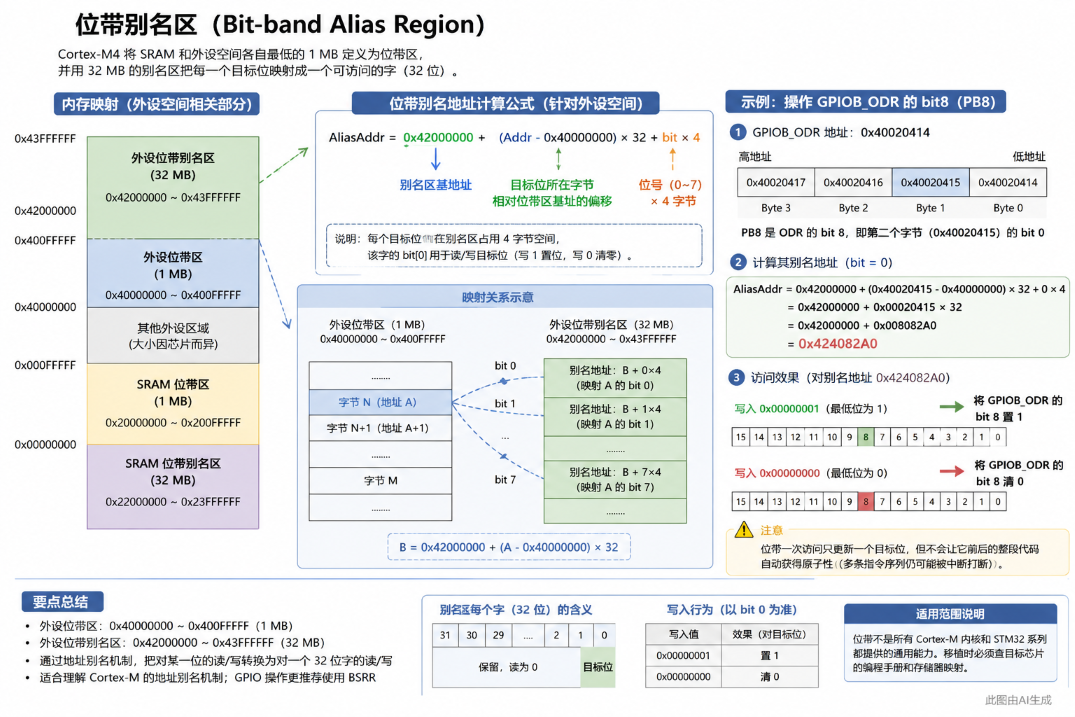

6.9 位带：Cortex-M4 的单 bit 访问别名

PM0214 把 SRAM 和外设空间各自最低的 1 MB 定义为位带区，并用 32 MB 的别名区把每一个目标位映射成一个可访问的字。STM32F407 的外设位带范围是：

外设位带区：      0x40000000 ～ 0x400FFFFF
外设位带别名区：  0x42000000 ～ 0x43FFFFFF

GPIOB 的 ODR 地址 0x40020414 位于外设位带区内。PB8 是 ODR 的 bit 8，也等价于第二个字节地址 0x40020415 的 bit 0，因此其别名地址为：

0x42000000 + (0x40020415 - 0x40000000) × 32 + 0 × 4
= 0x424082A0

向 0x424082A0 写入最低位为 1 的字，会把 GPIOB_ODR 的 bit 8 置 1；写入最低位为 0 的字，会把该位清 0。一次别名访问只更新一个目标位，但不会让它前后的整段代码自动获得原子性。

IMPORTANT

位带不是所有 Cortex-M 内核和 STM32 系列都提供的通用能力，移植时必须查目标芯片的编程手册和存储器映射。对 STM32F407 的 GPIO 输出控制，BSRR 直接表达置位/复位语义，可读性和系列内移植性更好；位带更适合用来理解 Cortex-M4 的地址别名机制，不建议为了“看起来更底层”替换 BSRR。

七 从手册走到一条可验证的寄存器访问

7.1 本章与后续实操的分工

本章只演示怎样把手册中的地址和位语义转换为一条可解释的寄存器访问，不再重复 GPIO 初始化和点灯工程。实际开发时，可以按下面的顺序完成证据链：

1. 明确要实现的硬件动作和安全状态。
2. 查数据手册、原理图和参考手册，确认外设实例、前置条件、寄存器和位语义。
3. 在官方设备头文件中核对结构体成员和位掩码名称。
4. 根据寄存器语义选择整体写入、读—改—写、专用置位/清零寄存器或规定访问序列。
5. 编译并查看告警；必要时检查反汇编。
6. 用调试器和外部测量结果交叉验证。

GPIO 的工作模式、寄存器表和初始化顺序见 【8】认识GPIO：GPIO 寄存器介绍。后续实操可直接进入 【9】工程下载入口、用 C 代码点亮 LED、读—改—写 和 BSRR 原子操作。

7.2 以 PB8 置位为最小例子

假设 GPIOB 时钟已经使能、PB8 已配置为输出，根据 RM0090 中 BSRR 的写入语义，使用官方设备头文件可以把 PB8 的输出锁存器置 1：

GPIOB->BSRR = GPIO_BSRR_BS8;

这行代码只表达“向 BSRR 的 BS8 位写 1”，不是完整初始化程序，也不能脱离原理图直接解释成“LED 亮”。天空星核心板和筑基学习板使用哪些 LED、有效电平是什么，以及怎样完成寄存器点灯，见 【9】第 6.5 节：板载 LED 和 【9】第 8.3 节：用 C 代码点亮 LED。

7.3 RCC 时钟使能后的回读

使能 GPIOB 时钟后，可以回读一次同一寄存器：

RCC->AHB1ENR |= RCC_AHB1ENR_GPIOBEN;
(void)RCC->AHB1ENR;

(void)RCC->AHB1ENR; 是让处理器完成一次可观察的回读。根据 ES0182 Rev 19 第 2.2.13 节，AHB 外设从 RCC 时钟使能到真正生效最多可能相差 2 个 AHB 周期；官方给出的规避方式包括执行 DSB、插入规定数量的 NOP，或在使能后回读对应寄存器。

STM32F4 HAL 的 __HAL_RCC_GPIOB_CLK_ENABLE() 同样会先设置 GPIOBEN，再通过 READ_BIT(RCC->AHB1ENR, RCC_AHB1ENR_GPIOBEN) 完成回读。这个细节说明：一条看似多余的读操作，可能是在落实芯片勘误中的时序要求，不能只按 C 语言返回值判断它有没有作用。

7.4 裸地址、CMSIS、LL 和 HAL 的对应关系

仍以“PB8 输出锁存器置 1”为例，不同抽象层可以表达同一个硬件动作：

/* 裸地址：适合解释地址映射，不推荐散落在业务代码中。 */
REG32(0x40020418UL) = (1UL << 8U);

/* CMSIS 设备头文件：名称直接对应寄存器和位。 */
GPIOB->BSRR = GPIO_BSRR_BS8;

/* HAL：表达引脚级动作，内部仍会写 BSRR。 */
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);

LL 通常位于 CMSIS 寄存器访问和 HAL 之间，保留较薄的封装。四种写法最终操作的是同一外设，差别主要在可读性、可移植性、代码体积、调用开销和维护成本。完整工程中的进一步优化见 【9】第 8.5 节：使用宏定义、第 8.6 节：读—改—写 和 第 8.7 节：BSRR 原子操作。现代单片机的性能在变得越来越高，大家后续学习完全可以直接使用HAL库，后续需要性能有害的时候再用寄存器或者LL库就行。

八 怎样查手册并在调试器中验证

8.1 一条可靠的查证路径

flowchart LR
    A["明确需要的硬件动作"] --> B["查数据手册或原理图确认资源与连接"]
    B --> C["查参考手册确认寄存器和位语义"]
    C --> D["查设备头文件确认 C 名称与掩码"]
    D --> E["编译并查看告警或反汇编"]
    E --> F["调试器观察寄存器"]
    F --> G["必要时用示波器或逻辑分析仪验证引脚结果"]

不同资料解决的问题不同：

资料	主要回答的问题
数据手册	芯片具有什么资源、引脚复用、电气和封装条件是什么
RM0090	STM32F407 外设如何工作、寄存器地址和位语义是什么
PM0214	Cortex-M4 内核寄存器、异常模型、存储器属性和指令行为是什么
ES0182	已知芯片限制、受影响条件和规避方法是什么
官方设备头文件	手册中的寄存器和位在 C 代码里叫什么
官方 HAL/LL 源码	库函数怎样组合这些寄存器操作
SVD 文件	调试器怎样显示外设、寄存器和位域

SVD（System View Description，系统视图描述）是机器可读的外设描述。调试器可用它生成 Peripheral/Register 窗口，设备包也可用它组织寄存器信息。SVD 很方便，但它仍可能存在版本落后或描述错误；技术结论应以参考手册、勘误和当前官方设备头文件交叉核对。有了SVD文件，就能借助调试器直接看到芯片内部寄存器的状态，下图所示的是 天空星调试助手 的实际展示视频，就是依靠SVD文件来实现的，感兴趣的可以去试试。

Arm 的 SVD 格式说明见 CMSIS-SVD 官方文档。

8.2 在参考手册里怎样查一个寄存器

不要只在 PDF 中搜索寄存器名称，然后直接照着某个数值写代码。推荐按下面的顺序查证：

1. 在 RM0090 目录中找到对应外设章节，先确认外设的功能、时钟来源和工作前提。
2. 查看 register map，确认寄存器偏移、复位值和可用实例。
3. 打开寄存器详细定义，确认访问权限、字段位置、枚举值、保留位和读写副作用。
4. 查章节中的操作流程，确认是否存在使能顺序、锁定序列或等待条件。
5. 回到官方设备头文件，核对结构体成员、Pos、Msk 和字段值宏。
6. 最后查 ES0182，确认当前芯片是否存在相关限制和规避要求。

以 GPIO 为例，完整的寄存器映射、复位值、MODER、BSRR 和 LCKR 说明分别见 【8】第 4.1 节：端口与寄存器映射、第 4.2.1 节：MODER、第 4.3.2 节：BSRR 和 第 4.6 节：LCKR。

8.3 在调试器中应该观察什么

不同调试视图回答的问题不同，不能用其中一个窗口替代全部证据：

调试视图或手段	适合观察的内容	不能单独证明什么
Core Registers	R0～R15、xPSR、MSP、PSP 等当前执行状态	外设引脚已经产生预期电气结果
Peripheral/Register	按名称和位域解析的内核外设、芯片外设寄存器	SVD 描述一定与当前手册版本完全一致
Memory	指定地址处的原始数据及访问宽度	只写、读清零等特殊寄存器的真实写入历史
Watch/Variables	C 变量和表达式	被优化掉的变量仍有固定存储位置
示波器、逻辑分析仪或万用表	引脚电平、波形和时序	软件究竟写错了哪一个寄存器字段

后续 【9】第七章：在调试状态下直接修改寄存器点灯 已分别给出 Keil、VS Code + EIDE、CLion 和网页调试工具的操作过程及配图；【9】第 8.3 节 再把观察结果落到 C 代码中，因此本章不重复放置相同的调试截图。

当 Peripheral/Register 窗口、Memory 窗口和程序现象不一致时，依次检查：

1. IDE 选择的芯片型号、设备包和 SVD 版本是否匹配。
2. CPU 是否停在目标指令执行之后，编译优化是否改变了断点位置。
3. 观察地址、数据宽度和字节序是否正确。
4. 目标寄存器是否只写、读清零或由硬件动态更新。
5. 外设时钟、复位状态和其他工作前提是否已经满足。
6. 外部电路和测量点是否与软件控制的引脚一致。

8.4 调试器读取也可能影响硬件

调试器显示寄存器通常需要真实读取外设地址。对于读清零、读取后推进 FIFO、读取后解除锁存等寄存器，Register 窗口的自动刷新本身就可能改变系统状态。

排查这类问题时：

• 先查寄存器访问属性和副作用。
• 关闭不必要的自动刷新。
• 避免同时由程序和多个调试窗口读取同一敏感寄存器。
• 必要时使用不会产生副作用的镜像状态、事件日志或外部测量手段。

九 常见问题与排查方法

9.1 为什么在 C 代码里找不到某个变量固定对应 R0 或 R1

• 现象：同一个变量在不同优化等级下出现在不同的内核寄存器中，或者调试器显示“已优化”。
• 原因：R0～R12 由编译器按调用约定、活跃区间和寄存器压力动态分配；变量也可能被折叠、常量传播或暂存到栈中。
• 检查：使用当前工程的实际编译选项查看反汇编和调试信息，不要根据源码顺序猜测寄存器分配。
• 解决：调试业务逻辑时优先观察变量语义；需要分析调用约定、异常现场或性能时，再结合反汇编跟踪内核寄存器。

9.2 为什么不能像访问外设一样给 PC、LR、SP 填一个地址

• 现象：尝试用普通指针寻找 PC、LR 或 SP，却找不到对应的存储器映射地址。
• 原因：R13～R15 位于处理器执行通路中，不是 MMIO 外设寄存器；地址 0x40020414 这类“基地址 + 偏移”的方法不适用。
• 检查：先判断目标属于 CPU 内核寄存器、内核外设寄存器还是芯片外设寄存器。
• 解决：通过指令、CMSIS 内核接口或调试器观察内核寄存器；只有 NVIC、SysTick、SCB 等内核外设才使用存储器映射地址访问。

9.3 写了外设寄存器，但数值不变或硬件没有动作

• 现象：配置写入后看不到变化，或者外设保持原状态。
• 原因：外设时钟未使能、模块仍处于复位、实例或位域选错、前置条件未满足，或者目标本来就是只写命令寄存器。
• 检查：按“时钟与复位 → 外设实例 → 地址与字段 → 访问语义 → 外部连接”的顺序核对，并查看 RM0090 和 ES0182。
• 解决：先满足手册规定的前置条件，再使用当前型号设备头文件中的实例和掩码；不要把只写寄存器的回读值当作执行结果。

GPIO 的专项排查和实际操作见 【8】第 2.7 节：GPIO 应用的常见问题 与 【9】第 8.3 节：用 C 代码点亮 LED。

9.4 修改一个字段后，相邻配置也发生变化

• 现象：只想修改一个字段，却同时改变了同一寄存器中的其他功能。
• 原因：整体赋值覆盖了无关位，或者连续位域的掩码范围、位置计算错误。
• 检查：对比修改前后的完整寄存器值，确认变化是否严格限制在目标掩码内。
• 解决：仅对普通读写寄存器使用“读旧值—清目标字段—限制并写入新值”，优先采用设备头文件中的 Pos、Msk 和字段值宏。

9.5 标志位越清越多

• 现象：只想清一个中断标志，却同时丢失了其他待处理标志。
• 原因：把写 1 清零寄存器当作普通读写寄存器执行 |=，读取到的其他 1 被原样写回后一起清除。
• 检查：查看 RM0090 中该状态寄存器每一位的访问语义，检查生成代码是否包含读取。
• 解决：按手册直接写目标清除掩码；若不同位语义混合，严格使用手册给出的清除流程。

9.6 Debug 版本正常，优化后异常

• 现象：无优化时轮询正常，开启优化后死循环、漏事件或顺序不符合预期。
• 原因：手写寄存器指针缺少 volatile；共享状态只有 volatile 却缺少同步；或者代码依赖了未定义的访问顺序。
• 检查：确认寄存器来自官方设备头文件，查看编译告警和反汇编，区分编译器优化问题与硬件时序问题。
• 解决：修正 volatile 限定；对并发数据使用正确的临界区、原子操作或事件机制；只有在体系结构明确要求时使用屏障。

9.7 直接寄存器代码和 HAL 代码互相覆盖

• 现象：某个驱动单独运行正常，与 HAL 初始化或其他模块组合后配置被改回。
• 原因：两个模块同时拥有同一外设或同一寄存器字段，初始化顺序和状态缓存不一致。
• 检查：搜索所有对该外设结构体、HAL 初始化函数和 RCC 复位宏的写操作。
• 解决：在驱动层明确外设所有权；同一配置寄存器尽量只由一个模块维护；必须混用时，写清调用顺序、共享位域和恢复策略。

十 HAL、LL 和直接寄存器访问怎样选择

10.1 三种方式不是互相替代关系

方式	优点	代价	适合场景
HAL	接口清晰、例程多、迁移和团队维护成本较低	抽象较厚，部分路径开销更高	通用外设初始化、产品业务代码、快速验证
LL	接近寄存器、开销较小，又保留语义化接口	覆盖和用法因系列而异	性能敏感外设、需要细粒度控制的驱动
直接寄存器	控制最直接，便于精确分析指令和时序	可移植性与维护要求最高，容易误用特殊位语义	启动代码、极短关键路径、库未覆盖功能、底层诊断

“直接寄存器一定更快”不是普遍结论。很多 HAL/LL 函数会被内联或最终归结为一两次寄存器访问。是否值得改写，要结合编译结果、调用频率、实时约束和维护成本测量，而不是只看源码行数。

10.2 工程上更推荐分层

应用层：只表达“打开输出”“发送一帧”“启动采样”
    ↓
板级/驱动层：管理引脚、外设实例、时钟和错误恢复
    ↓
HAL / LL / CMSIS 寄存器：实现具体硬件访问

这样做的好处是：

• 应用层不依赖寄存器地址。
• 更换芯片或引脚时，修改集中在驱动层。
• 性能关键路径可以局部替换为 LL 或寄存器实现。
• 外设异常恢复、临界区和安全状态有统一入口。

10.3 哪些情况必须打开参考手册

即使项目主要使用 HAL，遇到以下情况也应回到 RM0090：

• HAL 返回成功，但外设状态不符合预期。
• 中断标志无法清除，或者反复进入中断。
• DMA、缓存、总线或外设存在时序依赖。
• 需要判断一个库函数是否会覆盖其他配置位。
• 需要估算一次操作的最短路径或最大延迟。
• 设备头文件、SVD 和调试器显示互相矛盾。
• 勘误中可能存在与当前外设和芯片版本相关的限制。

十一 实践建议与本章小结

11.1 三个练习

11.1.1 练习一：先判断对象属于哪一类

分别判断 R7、MSP、GPIOB->ODR、NVIC->ISER[0] 和 uint32_t count 属于 CPU 内核寄存器、内核外设寄存器、芯片外设寄存器还是普通变量，并说明它们通常怎样访问。

成功标准：能够先按对象所在位置分类，再决定使用指令、CMSIS 内核接口、MMIO 地址还是普通 C 变量访问。

参考答案

• R7 是 CPU 通用内核寄存器，由指令和编译器直接使用。
• MSP 是 CPU 内核栈指针，可通过 MRS/MSR 指令或 CMSIS 内核接口访问。
• GPIOB->ODR 是 STM32 芯片外设寄存器，通过外设区的 MMIO 地址访问。
• NVIC->ISER[0] 是 Cortex-M4 内核外设寄存器，通过 PPB 区域的 MMIO 地址访问。
• uint32_t count 声明的是普通 C 对象。它可能存放在 SRAM，也可能暂时只保存在某个内核寄存器中，但这由编译器决定，不能把它当作固定的硬件寄存器。

11.1.2 练习二：完成地址推导与连续位域替换

先从 RM0090 找到 GPIOC 基地址和 IDR 偏移，计算 GPIOC_IDR 的地址。再假设某个普通读写寄存器的 bit 17:16 是一个两位字段，写出把该字段替换为 01 并读回字段值的表达式。

成功标准：地址计算结果与设备头文件一致；修改前后只有 bit 17:16 发生预期变化，所有移位均未超出类型宽度。

参考答案

GPIOC 基地址是 0x40020800，IDR 偏移是 0x10：

GPIOC_IDR = 0x40020800 + 0x10 = 0x40020810

两位字段可以这样替换和读回：

uint32_t mask = 0x3UL << 16U;

reg = (reg & ~mask) | ((0x1UL << 16U) & mask);
uint32_t field = (reg & mask) >> 16U;

实际工程应优先使用当前设备头文件提供的 Pos、Msk 和字段值宏，手算用于理解和交叉核对。

11.1.3 练习三：识别不能套用普通 RMW 的寄存器

分别说明 GPIOx_BSRR、EXTI_PR 和 GPIOx_LCKR 为什么不能直接套用普通配置寄存器的 |= 或 &= ~mask，并给出正确操作思路。

成功标准：每个结论都能在 RM0090 对应寄存器说明中找到依据，写入方式与只写、写 1 清零或规定访问序列相匹配。

参考答案

• GPIOx_BSRR 是只写的位设置/复位命令寄存器。置位 PB8 应直接写 GPIOB->BSRR = GPIO_BSRR_BS8;，不应先读取再 |=。
• EXTI_PR 的待处理位采用写 1 清零语义。只清目标标志时，应直接写目标掩码；如果先读取再 |=，读到的其他待处理位也会被写回 1，从而一起清除。
• GPIOx_LCKR 必须按 RM0090 规定的写 1、写 0、再写 1，并配合读取的锁定序列执行。普通 RMW 不能替代这个状态机要求。

完整的 BSRR 和 LCKR 位定义与操作示例见 【8】第 4.3.2 节 和 第 4.6 节。

11.2 工程实践建议

1. 先判断对象是 CPU 内核寄存器、内核外设寄存器、芯片外设寄存器还是普通变量，再选择访问方式。
2. 地址、偏移、复位值和位语义只从当前型号官方资料获取。
3. 业务代码优先使用设备头文件、LL 或 HAL，不散落魔法地址。
4. 只有普通读写寄存器才按需要使用 RMW；特殊寄存器先看访问语义。
5. 同一外设明确一个配置所有者，避免主循环、中断、DMA 和多个驱动互相覆盖。
6. 输出控制优先使用硬件提供的专用置位/清零接口。
7. 先定义安全电平，再切换引脚模式；关键控制信号配合外部上下拉。
8. 调试器寄存器窗口用于观察，不代表读取永远没有副作用。
9. 性能问题先测量和查看反汇编，再决定是否从 HAL 下沉到 LL 或寄存器。

11.3 本章小结

“寄存器”至少要沿两条主线理解：

• R0～R15、xPSR、CONTROL 等 CPU 内核寄存器构成处理器当前的运算和执行状态，由指令、编译器及内核接口直接使用。
• NVIC、SysTick、GPIO、USART 等内核外设或芯片外设寄存器映射在地址空间中，CPU 通过 load/store 访问，硬件再把这些访问解释为配置、控制、状态读取或数据传输。

普通 C 变量不属于硬件寄存器。变量可能暂时被编译器分配到 R0～R12，也可能位于栈或静态存储区；源码名称与某个内核寄存器之间不存在永久对应关系。

写寄存器代码时，不能只关注地址和值，还要同时考虑：

• 当前对象属于哪类寄存器，应该通过指令还是 MMIO 访问。
• 外设时钟和复位状态是否满足工作条件。
• 地址、偏移和访问宽度是否正确。
• 位域应该置位、清零还是整体替换。
• 当前寄存器能否使用读—改—写。
• 是否存在 W1C、读清零、只写、自清零和保留位。
• 是否有中断、DMA 或其他模块并发修改。
• 编译器顺序与硬件顺序是否需要额外约束。
• 调试器读取是否会改变外设状态。

能先分清寄存器类型，再把“需求 → 官方手册 → 地址或指令 → 位域 → C 代码 → 调试器与外部现象”连成一条完整证据链，就真正掌握了寄存器，而不是只记住几个宏和十六进制数。

十二 参考资料

1. RM0090：STM32F405/407、STM32F415/417 等 STM32F4 系列参考手册，Rev 22。
2. PM0214：STM32 Cortex-M4 MCU 和 MPU 编程手册，Rev 10。
3. ES0182：STM32F405/407 与 STM32F415/417 系列芯片限制和规避说明，Rev 19。
4. ST 官方 STM32F4 CMSIS 设备头文件。
5. ST 官方 STM32F4 HAL GPIO 驱动源码。
6. ST 官方 STM32F4 HAL RCC 头文件。
7. Arm CMSIS 外设访问说明。
8. Arm CMSIS-SVD 官方文档。
