特别说明

已经为大家编译好了一个示例镜像，上传到了 百度网盘 中：

立创·泰山派开发板资料 -> 第06章.【立创·泰山派】系统镜像 -> 【镜像】OpenKylin

可以自由下载尝试

希望大家先暂时自行摸索本文档。

因为 openkylin 编译涉及到的东西比较庞大，需要自身具备相关的系统知识，所以目前 暂时无法提供编译问题相关支持 。

文档修订历史

版本修订内容修订人审核人日期
V1.0创建文档2025/07/07

一、说明 ​

宿主机环境使用的是 Ubuntu22.04.5 LTS Desktop

bash
lipeng@lipeng:~$ cat /etc/os-release
PRETTY_NAME="Ubuntu 22.04.5 LTS"
NAME="Ubuntu"
VERSION_ID="22.04"
VERSION="22.04.5 LTS (Jammy Jellyfish)"
VERSION_CODENAME=jammy
ID=ubuntu
ID_LIKE=debian
HOME_URL="https://www.ubuntu.com/"
SUPPORT_URL="https://help.ubuntu.com/"
BUG_REPORT_URL="https://bugs.launchpad.net/ubuntu/"
PRIVACY_POLICY_URL="https://www.ubuntu.com/legal/terms-and-policies/privacy-policy"
UBUNTU_CODENAME=jammy

有两种构建方式：

  • Docker构建
  • 宿主机构建

这两种方式任选其一即可！

Openkylin登录账号：openkylin

Openkylin登录密码：openkylin

二、Docker构建方式 ​

1、Docker的安装与配置（可跳过） ​

如果docker在环境中之前已经安装并使用过，没有问题，则可以跳过 Docker的安装与配置

卸载旧版本 ​

如果卸载过docker没有卸载干净，要运行下面的命令！

shell
sudo apt-get remove docker docker-engine docker.io containerd runc

Docker安装方式 ​

📌 目前国外的 Docker Hub 有问题，不知道什么时候恢复，可以使用阿里安装方式！

更新 apt 包索引并安装相关软件包以允许 apt 通过 HTTPS 下载安装：

sudo apt-get update && \
sudo apt-get install ca-certificates curl gnupg lsb-release

添加阿里云的 Docker GPG 密钥

bash
sudo mkdir -p /etc/apt/keyrings
curl -fsSL https://mirrors.aliyun.com/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker.gpg

添加阿里云加速器

bash
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] https://mirrors.aliyun.com/docker-ce/linux/ubuntu $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

安装 Docker engine ​

bash
sudo apt-get update && \
sudo apt-get install -y docker-ce docker-ce-cli containerd.io docker-compose-plugin

验证安装完成 ​

bash
sudo docker -v

# 打印出版本号
Docker version 28.0.2, build 0442a73

配置Docker网络 ​

修改或创建 /etc/docker/daemon.json 文件

bash
sudo vi /etc/docker/daemon.json

将文件内容改为：

bash
{
"registry-mirrors": ["https://ccr.ccs.tencentyun.com/"]
}

然后保存退出。 重启docker：

bash
sudo systemctl restart docker

2、编写dockerfile ​

创建dockerfiles文件夹 ​

用于存放 dockerfile 文件。

运行下面的命令：

bash
mkdir dockerfiles

效果：

bash
lipeng@lipeng:~/openkylin-sdk/docker$ ls
lipeng@lipeng:~/openkylin-sdk/docker$ mkdir dockerfiles
lipeng@lipeng:~/openkylin-sdk/docker$ ls
dockerfiles
lipeng@lipeng:~/openkylin-sdk/docker$

进入 dockerfiles 文件夹

bash
cd dockerfiles

编写dockerfile文件 ​

创建并编写 dockerfile 文件：

bash
vim dockerfile

编写以下内容：

dockerfile
# 基础镜像
FROM ubuntu:22.04
ENV DEBIAN_FRONTEND=noninteractive

# 备份源列表文件
RUN cp -a /etc/apt/sources.list /etc/apt/sources.list.bak

# 配置https://help.mirrors.cernet.edu.cn/ubuntu/
# APT镜像源（加速下载）
# 清理apt旧文件
RUN cat <<'EOF' > /etc/apt/sources.list
# 默认注释了源码镜像以提高 apt update 速度，如有需要可自行取消注释
deb http://mirrors.cernet.edu.cn/ubuntu/ jammy main restricted universe multiverse
deb-src http://mirrors.cernet.edu.cn/ubuntu/ jammy main restricted universe multiverse
deb http://mirrors.cernet.edu.cn/ubuntu/ jammy-updates main restricted universe multiverse
deb-src http://mirrors.cernet.edu.cn/ubuntu/ jammy-updates main restricted universe multiverse
deb http://mirrors.cernet.edu.cn/ubuntu/ jammy-backports main restricted universe multiverse
deb-src http://mirrors.cernet.edu.cn/ubuntu/ jammy-backports main restricted universe multiverse

# 以下安全更新软件源包含了官方源与镜像站配置，如有需要可自行修改注释切换
deb http://mirrors.cernet.edu.cn/ubuntu/ jammy-security main restricted universe multiverse
deb-src http://mirrors.cernet.edu.cn/ubuntu/ jammy-security main restricted universe multiverse

deb http://security.ubuntu.com/ubuntu/ jammy-security main restricted universe multiverse
deb-src http://security.ubuntu.com/ubuntu/ jammy-security main restricted universe multiverse
EOF


RUN apt-get autoremove -y && \
    apt-get clean && \
    rm -rf /var/lib/apt/lists/* && \
    apt-get update -o Acquire::http::No-Cache=True

RUN apt-get update && apt-get install -f -y

# 安装基本的工具和依赖
RUN apt-get update && apt install -y --fix-missing mount util-linux build-essential crossbuild-essential-arm64 \
    bash-completion vim sudo locales time rsync bc python3 python2 whiptail zfs-fuse

# 安装完整工具链
RUN apt-get update && apt-get install -y --fix-missing \
    git ssh make gcc-9 g++-9 libssl-dev liblz4-tool expect \
    patchelf chrpath gawk texinfo diffstat binfmt-support \
    qemu-user-static live-build bison flex fakeroot cmake \
    gcc-multilib g++-multilib unzip device-tree-compiler \
    ncurses-dev vim net-tools u-boot-tools dpkg-dev \
    build-essential ccache rsync python3-pip libgmp-dev \
    live-build qemu-user-static binfmt-support libmpc-dev \
    libgmp-dev build-essential dpkg-dev fakeroot binutils \
    libelf-dev bc bison flex libssl-dev liblz4-tool \
    u-boot-tools

RUN apt-get update && apt-get install -y --fix-missing git ssh make gcc libssl-dev \
    liblz4-tool expect g++ patchelf chrpath gawk texinfo chrpath \
    diffstat binfmt-support qemu-user-static live-build bison \
    flex fakeroot cmake gcc-multilib g++-multilib unzip \
    device-tree-compiler ncurses-dev pv

RUN apt-get update && \
    apt-get install -y --fix-missing \
        build-essential \
        devscripts \
        equivs

# 交叉编译工具链
RUN apt-get update && apt-get install -y --fix-missing \
    gcc-aarch64-linux-gnu \
    g++-aarch64-linux-gnu \
    libc6-dev-arm64-cross \
    libgcc-11-dev-arm64-cross

# Openkylin 额外依赖安装
RUN apt-get update && apt-get install -y --fix-missing debootstrap coreutils
# RUN apt-get install -y --fix-missing qemu-system-arm

# 可自动添加 PPA 源并处理密钥
RUN apt-get install -y --fix-missing software-properties-common

# QEMU配置
RUN update-binfmts --enable qemu-aarch64

# Python依赖
RUN pip3 install pyelftools

# 将python命令指向python3
RUN ln -s /usr/bin/python3 /usr/bin/python

# 内核头文件
RUN apt install -y linux-headers-generic

# 时区配置
RUN ln -fs /usr/share/zoneinfo/Asia/Shanghai /etc/localtime

# 创建开发板用户
RUN useradd -c 'lckfb user' -m -d /home/lckfb -s /bin/bash lckfb

# sudo免密登录
RUN sed -i -e '/\%sudo/ c \%sudo ALL=(ALL) NOPASSWD: ALL' /etc/sudoers
RUN usermod -a -G sudo lckfb

# 设置openkulin的环境
RUN wget https://launchpad.net/ubuntu/+archive/primary/+files/debootstrap_1.0.118ubuntu1.11_all.deb \
	-P /home/lckfb/
RUN dpkg -i /home/lckfb/debootstrap_1.0.118ubuntu1.11_all.deb

# 解决SSH连接错误等问题：Connection closed by 198.18.0.65 port 22
RUN mkdir -p /home/lckfb/.ssh/
RUN touch /home/lckfb/.ssh/config
RUN cat <<'EOF' > /home/lckfb/.ssh/config
Host github.com
  HostName ssh.github.com
  Port 443
EOF

# 登录lckfb用户
USER lckfb

RUN mkdir -p /home/lckfb/sdk

# 工作目录
WORKDIR /home/lckfb/sdk
VOLUME ["/home/lckfb/sdk"]

效果：

bash
lipeng@lipeng:~/openkylin-sdk/docker/dockerfiles$ vim dockerfile
lipeng@lipeng:~/openkylin-sdk/docker/dockerfiles$ ls -l
total 4
-rw-r--r-- 1 lipeng lipeng 4074  7月  3 17:52 dockerfile

3、构建Docker镜像 ​

下面两个构建命令，二选一即可！

  1. 经典构建：
bash
docker build -t openkylin-build-docker-img .
  1. 构建时不使用旧缓存（更加干净的构建新的镜像）：
bash
docker build --no-cache -t openkylin-build-docker-img .

构建完成：

4、创建SDK目录 ​

退回上一级目录

bash
cd ..

创建目录：

bash
mkdir openkylin-sdk

5、启动Docker容器 ​

此命令使用到了 -v ，映射了 宿主机SDK目录 到 容器内SDK目录 。

bash
docker run -itd --name openkylin-sdk-docker-build \
	--hostname lckfb-openkylin \
    --privileged \
    --mount type=bind,source="$(pwd)/openkylin-sdk",target="/home/lckfb/sdk" \
    openkylin-build-docker-img

运行效果：

6、进入容器 ​

通过exec进入新终端（推荐）：

/bin/bash 进入交互式终端！

bash
docker exec -it openkylin-sdk-docker-build /bin/bash

7、repo拉取Github泰山派SDK ​

设定github的SSH密钥 ​

查看本文档最后面 Q&A 章节中的 【如何设定Github-SSH密钥】 设定密钥。

运行repo拉取manifests ​

修改name、email信息，运行下面的命令会自动保存在 ~/.gitconfig 文件中：

NOTE

<Your Name> 和 you@example.com 需要改为你自己的 Github名字 和 Github有效邮箱

不知道 Github名字 和 Github有效邮箱 在哪里找的，就去最后的 Q&A 章节里面看下 【Github的名字和有效邮箱在哪里？】，有详细的教程。

bash
git config --global user.name "<Your Name>"
git config --global user.email <you@example.com>

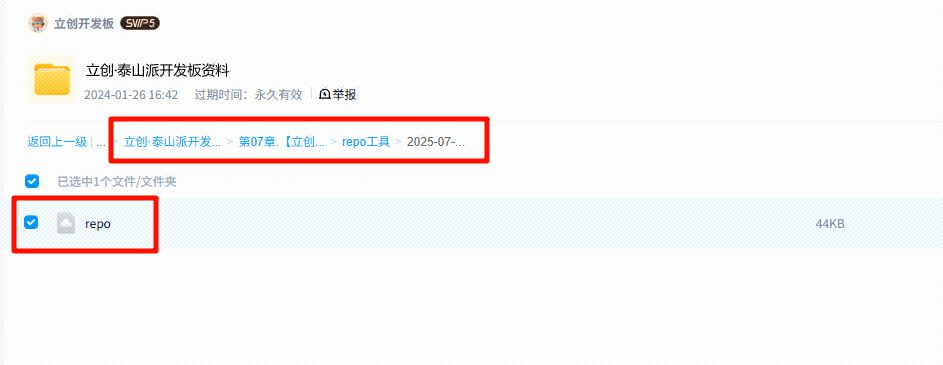

从 百度网盘 里面下载 repo 工具，放置在我们的 sdk 目录下：

TIP

之前 启动docker容器 的时候，已经将主机中的 openkylin-sdk/ 目录映射到了容器内的 /home/lckfb/sdk 目录。 所以我向 openkylin-sdk/ 目录中存放东西，就相当于往 /home/lckfb/sdk 目录中存放东西；反之亦然。

NOTE

百度网盘链接在 泰山派 - 下载中心

立创·泰山派开发板资料 -> 第07章.【立创·泰山派】开发工具 -> repo工具

图 8

给予运行权限：

bash
sudo chmod +x ./repo

效果：

运行命令，开始拉取：

bash
./repo init -u https://github.com/TaishanPi/manifests.git \
            -b default \
            -m taishanpi_rk3566_linux5.10_release.xml \
            --repo-url=https://mirrors.tuna.tsinghua.edu.cn/git/git-repo

多出了一个 .repo 目录

同步repo代码 ​

bash
.repo/repo/repo sync -j$(nproc)

等待同步完成：

8、编译内核 ​

在 SDK 根目录下运行命令，编译内核

bash
./build.sh lunch && ./build.sh extboot-dpkg && ./build.sh extboot

先选择 5 的配置文件，单独的配置问题，之后会解决：

编译成功：

  1. 会在 SDK 根目录下生成几个 .deb 包，这个是用于内核升级用的。
  2. 会在 kernel/ 目录下生成一个 boot.img 镜像，这个就是内核镜像。

9、Git拉取Openkylin代码 ​

拉取nile分支的代码

bash
git clone -b nile https://gitee.com/openkylin/openkylin-embedded-builder.git

进入 openkylin-embedded-builder/ 目录：

bash
cd openkylin-embedded-builder/

切换版本：

特别说明：这个操作是因为 github 上泰山派的 kernel 目前有点问题，下个月新版本会解决！

bash
# 切换指定节点
git checkout 7ff84ba7bc1de884da3624f37bc88fd2ff33b454

# 切换软件源的版本，单文件切换版本
git checkout b57223f5f0209535a13fb23b413095965fe70912 -- config/openkylin/apt_source-arm64.sh
git checkout b57223f5f0209535a13fb23b413095965fe70912 -- functions.sh

# 查看当前 HEAD 对应的提交哈希是不是已经切换
git rev-parse HEAD

# 查看单文件切换的状态
git status

10、编译Openkylin文件系统 ​

确保自己在 openkylin-embedded-builder/ 目录中

开始编译：

bash
sudo ./check-env.sh && sudo ./okbuild.sh -p prop_tspi

编译成功：会在 openkylin-embedded-builder/ 目录中生成一个相关的 .img 文件系统镜像。

11、生成相关固件 ​

返回 SDK 根目录，在 SDK 根目录下运行：

bash
./build.sh firmware

会自动生成一个 rockdev/ 文件夹，里面是一些其他的镜像文件，烧录的时候要用。

接下来就可以去【Linux5.10版本SDK镜像烧录】章节进行镜像烧录测试了！

三、宿主机构建方式 ​

0、环境说明 ​

系统：

bash
lckfb@lckfb-openkylin:~$ lsb_release -a
No LSB modules are available.
Distributor ID: Ubuntu
Description:    Ubuntu 22.04.2 LTS
Release:        22.04
Codename:       jammy

1、环境搭建 ​

分别运行下面的命令安装相关的依赖：

bash
sudo apt-get update && sudo apt-get install -f -y && \
sudo apt-get install -y --fix-missing \
    git ssh make gcc-9 g++-9 libssl-dev liblz4-tool expect \
    patchelf chrpath gawk texinfo diffstat binfmt-support \
    qemu-user-static live-build bison flex fakeroot cmake \
    gcc-multilib g++-multilib unzip device-tree-compiler \
    ncurses-dev vim net-tools u-boot-tools dpkg-dev \
    build-essential ccache rsync python3-pip libgmp-dev \
    live-build qemu-user-static binfmt-support libmpc-dev \
    libgmp-dev build-essential dpkg-dev fakeroot binutils \
    libelf-dev bc bison flex libssl-dev liblz4-tool \
    u-boot-tools g++ patchelf chrpath gawk texinfo chrpath \
    diffstat binfmt-support qemu-user-static live-build bison \
    flex fakeroot cmake unzip pv devscripts equivs && \
sudo apt install -y \
    gcc-aarch64-linux-gnu g++-aarch64-linux-gnu \
    libc6-dev-arm64-cross libgcc-11-dev-arm64-cross && \
sudo apt-get install -y debootstrap coreutils software-properties-common

相关的配置：

这里使用python3.

bash
sudo update-binfmts --enable qemu-aarch64 && \
pip3 install pyelftools && \
sudo rm -rf /usr/bin/python && \
sudo ln -s /usr/bin/python3 /usr/bin/python

安装 openkylin 构建所需的 debootstrap 版本：

bash
wget https://launchpad.net/ubuntu/+archive/primary/+files/debootstrap_1.0.118ubuntu1.11_all.deb \
	-P /tmp/ && \
sudo dpkg -i /tmp/debootstrap_1.0.118ubuntu1.11_all.deb

解决 github 的 SSH 连接问题：

Error: Connection closed by 198.18.0.65 port 22

bash
mkdir -p ~/.ssh/ && \
touch ~/.ssh/config && \
cat <<'EOF' > ~/.ssh/config
Host github.com
  HostName ssh.github.com
  Port 443
EOF

创建一个文件夹作为 sdk 的根目录：

bash
mkdir -p ~/openkylin-sdk/host/

进入 sdk 根目录：

bash
cd ~/openkylin-sdk/host/

2、repo拉取Github泰山派SDK ​

设定github的SSH密钥 ​

查看本文档最后面 Q&A 章节中的 【如何设定Github-SSH密钥】 设定密钥。

运行repo拉取manifests ​

修改name、email信息，运行下面的命令会自动保存在 ~/.gitconfig 文件中：

NOTE

<Your Name> 和 you@example.com 需要改为你自己的 Github名字 和 Github有效邮箱

不知道 Github名字 和 Github有效邮箱 在哪里找的，就去最后的 Q&A 章节里面看下 【Github的名字和有效邮箱在哪里？】，有详细的教程。

bash
git config --global user.name "<Your Name>"
git config --global user.email <you@example.com>

从 百度网盘 里面下载 repo 工具，放置在我们的 sdk 目录下：

TIP

之前 启动docker容器 的时候，已经将主机中的 openkylin-sdk/ 目录映射到了容器内的 /home/lckfb/sdk 目录。 所以我向 openkylin-sdk/ 目录中存放东西，就相当于往 /home/lckfb/sdk 目录中存放东西；反之亦然。

NOTE

百度网盘链接在 泰山派 - 下载中心

立创·泰山派开发板资料 -> 第07章.【立创·泰山派】开发工具 -> repo工具

图 8

给予运行权限：

bash
sudo chmod +x ./repo

效果：

运行命令，开始拉取：

bash
./repo init -u https://github.com/TaishanPi/manifests.git \
            -b default \
            -m taishanpi_rk3566_linux5.10_release.xml \
            --repo-url=https://mirrors.tuna.tsinghua.edu.cn/git/git-repo

多出了一个 .repo 目录

同步repo代码 ​

bash
.repo/repo/repo sync -j$(nproc)

等待同步完成：

3、编译内核 ​

在 SDK 根目录下运行命令，编译内核

bash
./build.sh lunch && ./build.sh extboot-dpkg && ./build.sh extboot

先选择 5 ，这个问题之后会解决：

编译成功：

  1. 会在 SDK 根目录下生成几个 .deb 包，这个是用于内核升级用的安装包。
  2. 会在 kernel/ 目录下生成一个 boot.img 镜像，这个就是内核镜像。

4、Git拉取Openkylin代码 ​

拉取nile分支的代码

bash
git clone -b nile https://gitee.com/openkylin/openkylin-embedded-builder.git

进入 openkylin-embedded-builder/ 目录：

bash
cd openkylin-embedded-builder/

切换版本：

特别说明：这个操作是因为 github 上泰山派的 kernel 目前有点问题，下个月新版本会解决！

bash
# 切换指定节点
git checkout 7ff84ba7bc1de884da3624f37bc88fd2ff33b454

# 切换软件源的版本，单文件切换版本
git checkout b57223f5f0209535a13fb23b413095965fe70912 -- config/openkylin/apt_source-arm64.sh
git checkout b57223f5f0209535a13fb23b413095965fe70912 -- functions.sh

# 查看当前 HEAD 对应的提交哈希是不是已经切换
git rev-parse HEAD

# 查看单文件切换的状态
git status

5、编译Openkylin文件系统 ​

确保自己在 openkylin-embedded-builder/ 目录中

开始编译：

bash
sudo ./check-env.sh && sudo ./okbuild.sh -p prop_tspi

编译成功：会在 openkylin-embedded-builder/ 目录中生成一个相关的 .img 文件系统镜像。

bash
lipeng@lipeng:~/openkylin-sdk/host/openkylin-embedded-builder$ ls -l *.img
-rw-r--r-- 1 root root 6220152832  7月  7 14:09 openKylin-Embedded-V2.0-rc-tspi-arm64.img

6、生成相关固件 ​

返回 SDK 根目录，在 SDK 目录下运行：

bash
./build.sh firmware

会自动生成一个 rockdev/ 文件夹，里面是一些其他的镜像文件，烧录的时候要用。

接下来就可以去【Linux5.10版本SDK镜像烧录】章节进行镜像烧录测试了！

四、Linux5.10版本SDK镜像烧录 ​

注意：镜像烧录的演示，使用的是 docker 目录，但基本的相对位置是一致的，可以不用担心。

泰山派 linux5.10 版本的 SDK 编译出来的 img镜像，已经极大的压缩了数量，目前烧录只需要 5 个 img镜像。

  • Loader
  • Parameter
  • uboot
  • boot
  • rootfs

在 rockdev/ 目录中有 3 个相关的镜像固件：MiniLoaderAll.bin、parameter.txt 和 uboot.img

bash
lckfb@lckfb-openkylin:~/sdk$ ls rockdev/
MiniLoaderAll.bin  oem.img  parameter.txt  uboot.img  update.img  userdata.img

在 openkylin-embedded-builder/ 目录中有 openKylin-Embedded-V2.0-rc-tspi-arm64.img 镜像文件，这个就是 rootfs.img 只不过名字不一样罢了，作用是一样的。

bash
lckfb@lckfb-openkylin:~/sdk$ ls -l openkylin-embedded-builder/openKylin-Embedded-V2.0-rc-tspi-arm64.img
-rw-r--r-- 1 root root 6151995392 Jul  4 11:14 openkylin-embedded-builder/openKylin-Embedded-V2.0-rc-tspi-arm64.img

在 kernel/ 目录中有 boot.img 镜像文件，这个就是内核镜像文件。

bash
lckfb@lckfb-openkylin:~/sdk$ ls -l kernel/boot.img
-rw-r--r-- 1 lckfb lckfb 134217728 Jul  4 11:08 kernel/boot.img

瑞芯微开发工具中相关位置的对照表：

名字所对应的img镜像在SDK中的位置
LoaderSDK/rockdev/MiniLoaderAll.bin
ParameterSDK/rockdev/parameter.txt
ubootSDK/rockdev/uboot.img
bootSDK/kernel/boot.img
rootfsSDK/openkylin-embedded-builder/openKylin-Embedded-V2.0-rc-tspi-arm64.img
bash
Loader ------> SDK/rockdev/MiniLoaderAll.bin
Parameter ---> SDK/rockdev/parameter.txt
uboot -------> SDK/rockdev/uboot.img
boot --------> SDK/kernel/boot.img
rootfs ------> SDK/openkylin-embedded-builder/openKylin-Embedded-V2.0-rc-tspi-arm64.img

瑞芯微开发工具导入配置：

选择 parameter.txt 文件导入！

烧录：

按住 泰山派REC按键 然后轻按一下 RST按键，等待3秒后松开 REC按键，这样泰山派就进入了 LOADER 模式，可以开始进行烧录了。

等待烧录完成：

【Q&A】 ​

如何设定Github-SSH密钥 ​

公钥和私钥的区别

  • 公钥（Public Key）：可以公开分享的密钥，用于加密信息或验证数字签名。
  • 私钥（Private Key）：必须保密的密钥，用于解密信息或创建数字签名。

这里我们主要用到的是 SSH 密钥身份认证，将公钥加入到 SSH Keys 中，通过相关的身份验证。

运行命令，生成密钥对：

bash
ssh-keygen -t ed25519 -C "lipeng@sz-jlc.com"

查看并手动复制公钥（用于粘贴到 Github 上）：

bash
cat ~/.ssh/id_ed25519.pub

打开 Github 主页，进入设置：

选择设置：

添加 SSH Keys：

注意！点击 Add SSH Key 的时候输入会让你输入一次 Github 账号密码。成功之后：

Github的名字和有效邮箱在哪里？ ​

打开 Github 主页，进入设置：

选择设置：

即可查看：

本页面更新于:
