创建GD32EmbeddedBuilder工作空间

我们在任意一个地方创建一个文件夹，名字随意，这里我设定为 VW553-WorkSpace，创建在桌面。

创建工程

打开 GD32EmbeddedBuilder

工作空间选择我们的文件夹，这里我选择 VW553-WorkSpace

点击左上角的 【File】->【New】->【Porject...】

选择 C Project

设定名称为 VW553-Project-Template，选择 RISC-V 项目

选择 VW553HMQ6，然后点击 Finish 就创建成功了。

注意

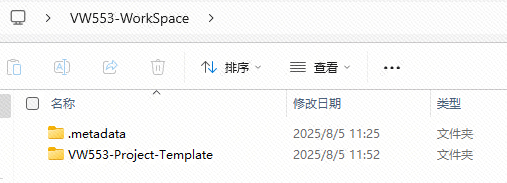

工程创建完成之后，VW553-Project-Template 项目文件夹，就会被GD32EmbeddedBuilder自动创建并保存到工作空间中，也就是我创建的VW553-WorkSpace文件夹中。

BSP文件夹创建

我们右键项目的创建新的文件夹：BSP_Code

这个用来存放我们的模块代码

代码修改

这里我们不需要修改太多，这个创建的工程本身自己带有一些基础的代码

主要是添加和更正以下的功能：

• 添加us级别的延时函数
• 更正LED的引脚设定

打开 VW553-Project-Template\src\main.c，修改 void led_spark(void) 为：

void led_spark(void)
{
    static __IO uint32_t timingdelaylocal = 0U;

    if(timingdelaylocal) {

        if(timingdelaylocal < 500U) {
            gd_eval_led_on(LED1);
        } else {
            gd_eval_led_off(LED1);
        }

        timingdelaylocal--;
    } else {
        timingdelaylocal = 1000U;
    }
}

打开 VW553-Project-Template\src\main.c，修改 int main(void) 为：

int main(void)
{
#ifdef __FIRMWARE_VERSION_DEFINE
    uint32_t fw_ver = 0;
#endif /* __FIRMWARE_VERSION_DEFINE */

    /* configure systick */
    systick_config();
    eclic_priority_group_set(ECLIC_PRIGROUP_LEVEL3_PRIO1);
    /* initilize the LEDs, USART and key */
    gd_eval_led_init(LED1);
    gd_eval_com_init(EVAL_COM0);
    gd_eval_key_init(KEY_TAMPER_WAKEUP, KEY_MODE_GPIO);

#ifdef __FIRMWARE_VERSION_DEFINE
    fw_ver = gd32vw55x_firmware_version_get();
    /* print firmware version */
    printf("\r\nGD32VW55X series firmware version: V%d.%d.%d", (uint8_t)(fw_ver >> 24), (uint8_t)(fw_ver >> 16), (uint8_t)(fw_ver >> 8));
#endif /* __FIRMWARE_VERSION_DEFINE */

    /* print out the clock frequency of system, AHB, APB1 and APB2 */
    printf("\r\nCK_SYS is %d\r\n", rcu_clock_freq_get(CK_SYS));
    printf("\r\nCK_AHB is %d\r\n", rcu_clock_freq_get(CK_AHB));
    printf("\r\nCK_APB1 is %d\r\n", rcu_clock_freq_get(CK_APB1));
    printf("\r\nCK_APB2 is %d\r\n", rcu_clock_freq_get(CK_APB2));

    while(1) {
        if(RESET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
            delay_1ms(50);
            if(SET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
                gd_eval_led_toggle(LED1);
            }
        }
    }
}

打开 VW553-Project-Template\inc\gd32vw553h_eval.h，修改定义为：

因为我们的 LED 只有 1 个，而且引脚是 PC13

#define LED1_PIN                         GPIO_PIN_13
#define LED1_GPIO_PORT                   GPIOC
#define LED1_GPIO_CLK                    RCU_GPIOC

打开 VW553-Project-Template\inc\systick.h，添加定义：

/* delay a time in microseconds */
void delay_1us(uint32_t count);

打开 VW553-Project-Template\src\systick.c，添加函数：

/*!
    \brief      delay a time in microseconds
    \param[in]  count: count in microseconds
    \param[out] none
    \retval     none
*/
void delay_1us(uint32_t count)
{
    uint64_t ticks;
    uint64_t told, tnow;
    uint64_t tcnt = 0;
    uint64_t reload = SysTimer_GetCompareValue(); // 获取比较值作为重载值

    /* 获得延时经过的 tick 数 */
    /* 注意：CPUTimer 时钟源是40MHz，是SystemCoreClock的1/4 */
    ticks = (uint64_t)count * ((SystemCoreClock / 4) / 1000000);

    /* 获取当前时间 */
    told = (uint64_t)SysTimer->MTIMER;

    while (1)
    {
        /* 循环获得当前时间，直到达到指定的时间后退出循环 */
        tnow = (uint64_t)SysTimer->MTIMER;

        if (tnow != told)
        {
            if (tnow < told)
            {
                /* 处理计数器回绕 */
                tcnt += (reload - told) + tnow;
            }
            else
            {
                tcnt += tnow - told;
            }

            told = tnow;

            if (tcnt >= ticks)
            {
                break;
            }
        }
    }
}

编译

我们点击编译，等待编译结果

烧录测试

可以看 【程序下载方式】🚀

烧录之后按下 RST 按钮之后,板子上的绿色LED会以500ms为状态周期，开始闪烁。
