LVGL V8 Demos ​

介绍 ​

本示例用来演示LVGL V8的官方示例，使用官方提供的demo应用程序。 可以使用menuconfig来选择演示的demo应用程序。包含的应用程序有：

  • Show some widget 演示lvgl widget的使用
  • Demonstrate the usage of encoder and keyboard 演示键盘
  • Benchmark your system 演示benchmark
  • Stress test for LVGL 压力测试
  • Music player demo 演示音乐播放

工程编译 ​

工程链接：github

  • 下载完毕后我们去执行 scons --board=sf32lb52-lchspi-ulp -j8 即可生成工程
  • 下载可以执行 build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat 输入下载UART的端口号执行

使用宏定义来选择启动的demo

c
#if  LV_USE_DEMO_WIDGETS
    #if  LV_USE_DEMO_BENCHMARK
        #define lv_demo_main lv_demo_benchmark
    #else
        #define lv_demo_main lv_demo_widgets
    #endif
#elif   LV_USE_DEMO_KEYPAD_AND_ENCODER
    #define lv_demo_main lv_demo_keypad_encoder
#elif   LV_USE_DEMO_MUSIC
    #define lv_demo_main lv_demo_music
#elif   LV_USE_DEMO_STRESS
    #define lv_demo_main  lv_demo_stress
#else
    #error "Select a demo application to start"
#endif

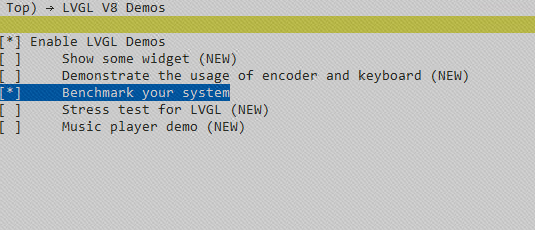

我们可以在menuconfig中选择想使用的demo

图 0

程序讲解 ​

main.c 分析 —— 程序入口与主循环 ​

c
int main(void)
{
    rt_err_t ret = RT_EOK;
    rt_uint32_t ms;

    /* init littlevGL */
    ret = littlevgl2rtt_init("lcd"); // 初始化显示驱动和输入设备
    if (ret != RT_EOK) {
        return ret;
    }

    lv_ex_data_pool_init(); // 初始化数据池

    lv_demo_main();         // 启动指定的 demo（根据宏定义）

    while (1)
    {
        ms = lv_task_handler();       // 处理 LVGL 内部任务调度器
        rt_thread_mdelay(ms);         // 按帧率延迟
    }
    return RT_EOK;
}

lv_demo_benchmark.c 分析 —— Benchmark 核心逻辑 ​

1、入口函数：lv_demo_benchmark()

c
void lv_demo_benchmark(void)
{
    benchmark_init(); // 初始化界面和监控回调

    next_scene_timer_cb(NULL); // 手动触发第一个场景
}
- benchmark_init()：
   设置屏幕样式
   注册性能监控回调
   创建标题、副标题、背景对象
- next_scene_timer_cb(NULL)：
   触发第一个场景加载

2、场景切换机制

c
lv_timer_create(next_scene_timer_cb, SCENE_TIME, NULL);//创建定时器切换场景

定时器回调函数

c
static void next_scene_timer_cb(lv_timer_t *timer)
{
    scene_act++; // 场景索引递增
    load_scene(scene_act);

    if (scenes[scene_act].create_cb == NULL) {
        lv_timer_delete(timer);
        generate_report(); // 最后一个场景结束，生成报告
    } else {
        lv_timer_set_period(timer, scenes[scene_act].scene_time);
    }
}

加载场景函数：load_scene(uint32_t scene)

c
static void load_scene(uint32_t scene)
{
    lv_obj_clean(scene_bg); // 清除当前场景内容
    if (scenes[scene].create_cb) {
        scenes[scene].create_cb(); // 执行创建回调
    }
}

3、场景描述结构体：scene_dsc_t

c
typedef struct
{
    const char *name;
    void (*create_cb)(void);
    uint32_t time_sum_normal;   // 正常模式总耗时
    uint32_t time_sum_opa;      // 半透明模式总耗时
    uint32_t refr_cnt_normal;   // 正常模式刷新次数
    uint32_t refr_cnt_opa;      // 半透明模式刷新次数
    uint32_t fps_normal;        // 正常 FPS
    uint32_t fps_opa;           // 半透明 FPS
    uint8_t weight;             // 权重，用于加权计算
} scene_dsc_t;

示例场景定义

c
static scene_dsc_t scenes[] =
{
    {.name = "Rectangle", .weight = 30, .create_cb = rectangle_cb},
    {.name = "Circle border", .weight = 10, .create_cb = border_circle_cb},
    ...
    {.name = "", .create_cb = NULL}
};

4、性能监控模块（LV_USE_PERF_MONITOR）

c
static scene_dsc_t scenes[] =
{
    {.name = "Rectangle", .weight = 30, .create_cb = rectangle_cb},
    {.name = "Circle border", .weight = 10, .create_cb = border_circle_cb},
    ...
    {.name = "", .create_cb = NULL}
};

注册观察者：

c
disp->driver->monitor_cb = monitor_cb;

回调函数：monitor_cb(lv_disp_drv_t *drv, uint32_t time, uint32_t px)

c
static void monitor_cb(lv_disp_drv_t *drv, uint32_t time, uint32_t px)
{
    if (opa_mode) {
        scenes[scene_act].time_sum_opa += time;
        scenes[scene_act].refr_cnt_opa++;
    } else {
        scenes[scene_act].time_sum_normal += time;
        scenes[scene_act].refr_cnt_normal++;
    }
}

5、动画系统详解

c
lv_anim_t a;
lv_anim_init(&a);
lv_anim_set_exec_cb(&a, fall_anim_y_cb); // 绑定执行回调
lv_anim_set_values(&a, 0, target_y);     // 设置起始/目标值
lv_anim_set_time(&a, duration);          // 设置持续时间
lv_anim_set_repeat_count(&a, LV_ANIM_REPEAT_INFINITE); // 设置无限循环
lv_anim_start(&a);                       // 启动动画

动画回调函数示例：

c
static void fall_anim_y_cb(void *var, int32_t v)
{
    lv_obj_set_y(var, v); // 改变 Y 坐标
}

动画类型示例：

颜色变化 color_anim_cb(回调函数：改变背景或文本颜色) 移动动画 fall_anim_y_cb(回调函数：对象从上往下移动) 弧线动画 arc_anim_end_angle_cb(回调函数：弧形进度条动画)

6、UI 组件构建示例：card_create()

c
static lv_obj_t *card_create(void)
{
    lv_obj_t *panel = lv_obj_create(scene_bg); // 创建容器
    lv_obj_remove_style_all(panel);
    lv_obj_add_style(panel, &style_common, 0);

    lv_obj_t *img = lv_image_create(panel); // 添加图片
    lv_image_set_src(img, &img_benchmark_cogwheel_rgb);

    lv_obj_t *label = lv_label_create(panel); // 添加标签
    lv_label_set_text(label, "John Smith");

    return panel;
}

完整调用链路图

c
main()
│
├── littlevgl2rtt_init()            → 初始化 LVGL 运行环境
│
├── lv_demo_benchmark()             → 启动 benchmark demo
│   │
│   ├── benchmark_init()            → 初始化界面、样式、性能监控
│   │
│   ├── load_scene(0)               → 加载第一个场景
│   │   └── scenes[0].create_cb() => rectangle_cb()
│   │
│   ├── lv_timer_create(...)        → 创建定时器，定时切换场景
│   │
│   └── monitor_cb                  → 性能数据采集回调
│
└── while (1)
    └── lv_task_handler()           → LVGL 主任务调度

LVGL v9 Demo ​

介绍 ​

本示例用来演示LVGL V9的官方示例，使用官方提供的demo应用程序。 可以使用menuconfig来选择演示的demo应用程序。包含的应用程序有：

  • Show some widget 演示lvgl widget的使用
  • Benchmark your system 演示benchmark(依赖于“Show some widget”）
  • Demonstrate the usage of encoder and keyboard 演示键盘
  • Stress test for LVGL 压力测试
  • Music player demo 演示音乐播放

工程编译 ​

工程链接：github

  • 下载完毕后我们去执行 scons --board=sf32lb52-lchspi-ulp -j8 即可生成工程
  • 下载可以执行 build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat 输入下载UART的端口号执行

使用宏定义来选择启动的demo

c
#if  LV_USE_DEMO_WIDGETS
    #if  LV_USE_DEMO_BENCHMARK
        #define lv_demo_main lv_demo_benchmark
    #else
        #define lv_demo_main lv_demo_widgets
    #endif
#elif   LV_USE_DEMO_KEYPAD_AND_ENCODER
    #define lv_demo_main lv_demo_keypad_encoder
#elif   LV_USE_DEMO_MUSIC
    #define lv_demo_main lv_demo_music
#elif   LV_USE_DEMO_STRESS
    #define lv_demo_main  lv_demo_stress
#else
    #error "Select a demo application to start"
#endif

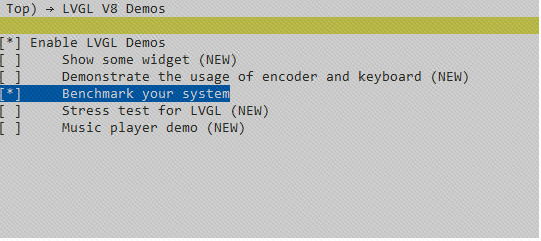

我们可以在menuconfig中选择想使用的demo

图 1

程序讲解 ​

main.c 分析 —— 程序入口与主循环 ​

main 函数

c
int main(void)
{
    rt_err_t ret = RT_EOK;
    rt_uint32_t ms;

    /* init littlevGL */
    ret = littlevgl2rtt_init("lcd");//初始化lvgl的显示驱动和输入设备
    if (ret != RT_EOK)
    {
        return ret;
    }

    lv_demo_main();  // 启动指定的 demo（根据宏定义）

    while (1)
    {
        ms = lv_task_handler(); //  处理 LVGL 内部任务调度器
        rt_thread_mdelay(ms);
    }
    return RT_EOK;
}

lv_demo_benchmark.c 分析 —— Benchmark 核心逻辑 ​

1、入口函数：lv_demo_benchmark()

c
//入口函数
void lv_demo_benchmark(void)
{
    scene_act = 0;

    lv_obj_t *scr = lv_screen_active();//获取当前屏幕
    lv_obj_remove_style_all(scr);//移除样式
    ...

    load_scene(scene_act);//加载场景

    lv_timer_create(next_scene_timer_cb, scenes[0].scene_time, NULL);//创建定时器，切换场景

#if LV_USE_PERF_MONITOR
    ...
#endif
}

2、场景加载函数：load_scene(uint32_t scene)

c
static void load_scene(uint32_t scene)
{
    lv_obj_t *scr = lv_screen_active();
    lv_obj_clean(scr);  // 清除当前屏幕内容
    ...
    if (scenes[scene].create_cb) scenes[scene].create_cb();//执行当前场景的创建回调函数
}

3、场景自动切换next_scene_timer_cb(lv_timer_t *timer)

c
static void next_scene_timer_cb(lv_timer_t *timer)
{
    scene_act++; //增加 scene_act 索引，加载下一个场景

    load_scene(scene_act); //如果当前场景时间设为 0，则结束测试并调用 summary_create()
    if (scenes[scene_act].scene_time == 0)//
    {
        lv_timer_delete(timer);
        summary_create();
    }
    else//否则更新定时器周期，继续循环播放场景
    {
        lv_timer_set_period(timer, scenes[scene_act].scene_time);
    }
}

4、场景描述结构体：scene_dsc_t

c
typedef struct
{
    const char *name;
    void (*create_cb)(void);
    uint32_t scene_time;
    uint32_t cpu_avg_usage;
    uint32_t fps_avg;
    uint32_t render_avg_time;
    uint32_t flush_avg_time;
    uint32_t measurement_cnt;
} scene_dsc_t;

示例场景定义

c
static scene_dsc_t scenes[] =
{
    {.name = "Empty screen",               .scene_time = 3000, .create_cb = empty_screen_cb},
    {.name = "Moving wallpaper",           .scene_time = 3000, .create_cb = moving_wallpaper_cb},
    ...
    {.name = "", .create_cb = NULL}
};

5、性能监控模块： 注册观察者

c
lv_subject_add_observer_obj(&disp->perf_sysmon_backend.subject, sysmon_perf_observer_cb, title, NULL);

观察者回调函数

c
static void sysmon_perf_observer_cb(lv_observer_t *observer, lv_subject_t *subject)
{
    const lv_sysmon_perf_info_t *info = lv_subject_get_pointer(subject);//获取系统监控信息(获取当前帧的 FPS、CPU 使用率、渲染/刷新耗时等信息)
    ...
    scenes[scene_act].cpu_avg_usage += info->calculated.cpu;
    scenes[scene_act].fps_avg += info->calculated.fps;//累计到当前场景的数据中供后续统计使用
    ...
}

6、总结界面生成：

创建表格控件

c
lv_obj_t *table = lv_table_create(lv_screen_active());

填充数据

c
for (i = 0; scenes[i].create_cb; i++)
{
    lv_table_set_cell_value(table, i + 2, 0, scenes[i].name);
    ...
}

7、输出日志

c
LV_LOG("%s, %"LV_PRIu32"%%, %"LV_PRIu32", %"LV_PRIu32", %"LV_PRIu32", %"LV_PRIu32"\r\n",
       scenes[i].name,
       scenes[i].cpu_avg_usage / cnt,
       scenes[i].fps_avg / cnt,
       ...
);

8、动画系统详解

传入动画结构体：lv_anim_t,并启动动画 static void color_anim(lv_obj_t *obj) //颜色动画 static void color_anim_cb(void *obj, int32_t v) //颜色动画回调函数

static void arc_anim(lv_obj_t *obj) //弧线动画 static void arc_anim_cb(void *obj, int32_t v) //弧线动画回调函数

static void scroll_anim(lv_obj_t *obj, int32_t y_max)//滚动动画 static void scroll_anim_y_cb(void *var, int32_t v) //滚动动画回调函数

static void shake_anim(lv_obj_t *obj, int32_t y_max) //摇晃动画 static void shake_anim_cb(void *obj, int32_t v) //摇晃动画回调函数

c
lv_anim_t a;
lv_anim_init(&a);
lv_anim_set_exec_cb(&a, color_anim_cb);
...
lv_anim_start(&a);//启动动画

动画特性：

  • 可以设置动画时长、方向、重复次数等
  • 回调函数绑定具体对象属性变化（颜色、位置、角度等）

9、UI 组件构建示例：card_create()

c
static lv_obj_t *card_create(void)
{
   lv_obj_t *panel = lv_obj_create(lv_screen_active());//创建容器
   ...////添加图像、标签、按钮等子组件
   lv_obj_t *child = lv_label_create(panel);
   ...//设置布局和样式
   return panel;
}

完整调用链路图

c
main()
│
├── littlevgl2rtt_init()            → 初始化 LVGL 运行环境
│
├── lv_demo_benchmark()             → 启动 benchmark demo
│   │
│   ├── load_scene(0)                → 加载第一个场景
│   │   └── scenes[0].create_cb() => empty_screen_cb()
│   │
│   ├── lv_timer_create(...)         → 创建定时器，定时切换场景
│   │
│   └── sysmon_perf_observer_cb      → 性能数据采集回调
│
└── while (1)
   └── lv_task_handler()            → LVGL 主任务调度
