3D外壳设计
嘉立创外壳设计介绍
嘉立创EDA专业版支持简单的3D结构件设计：
 |  |
|---|---|
大家设计的时候可以根据自己项目的情况选择对应的结构设计。而小智AI项目为了方便拆下来下载固件，选择的结构是上下壳式设计。
 |
|---|
外壳实时预览
为了方便预览我们设计的外壳效果，可以打开实时预览界面。

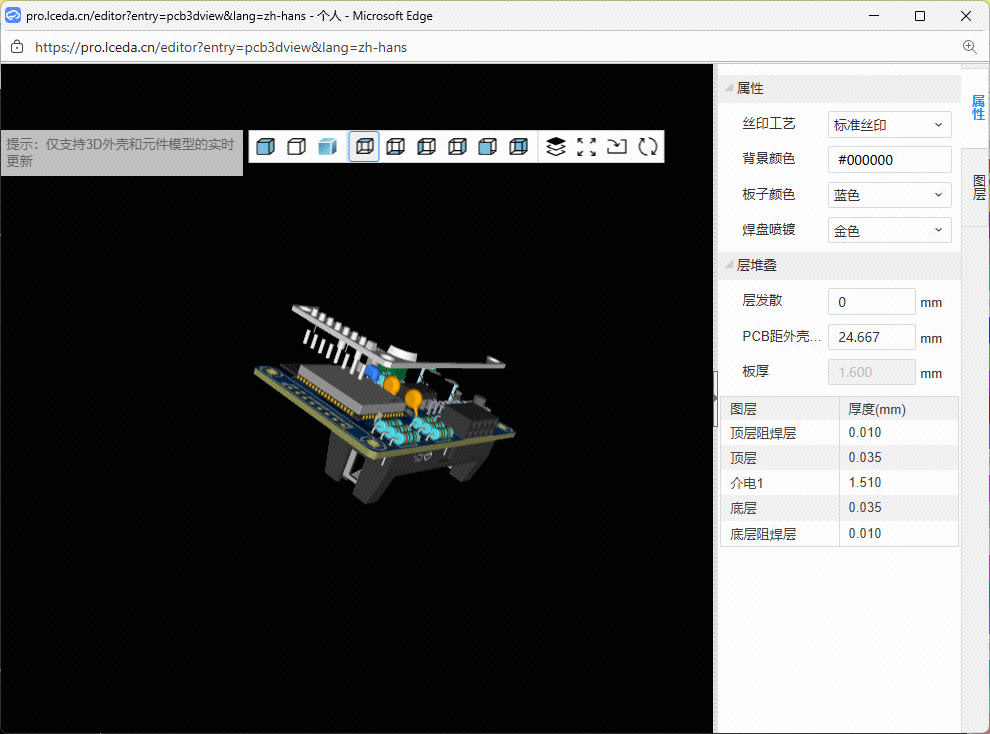

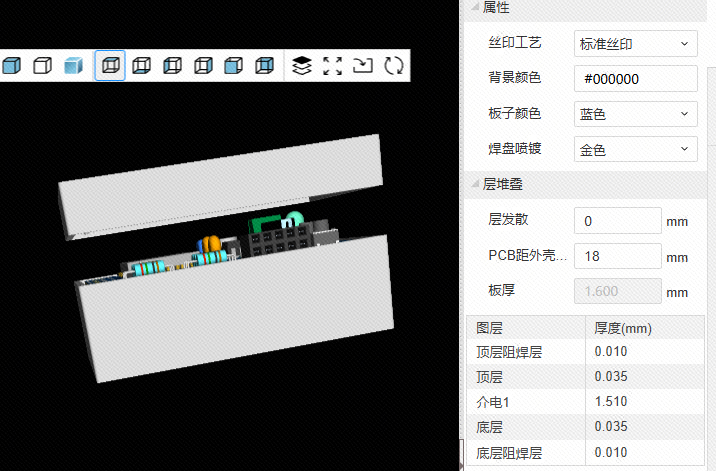

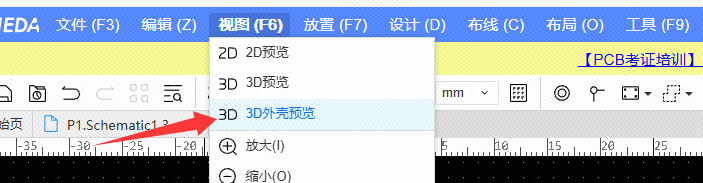

打开PCB后，在PCB界面开启3D外壳预览。会弹出新的界面。
 |
|---|
 |
|---|
外壳边框设计

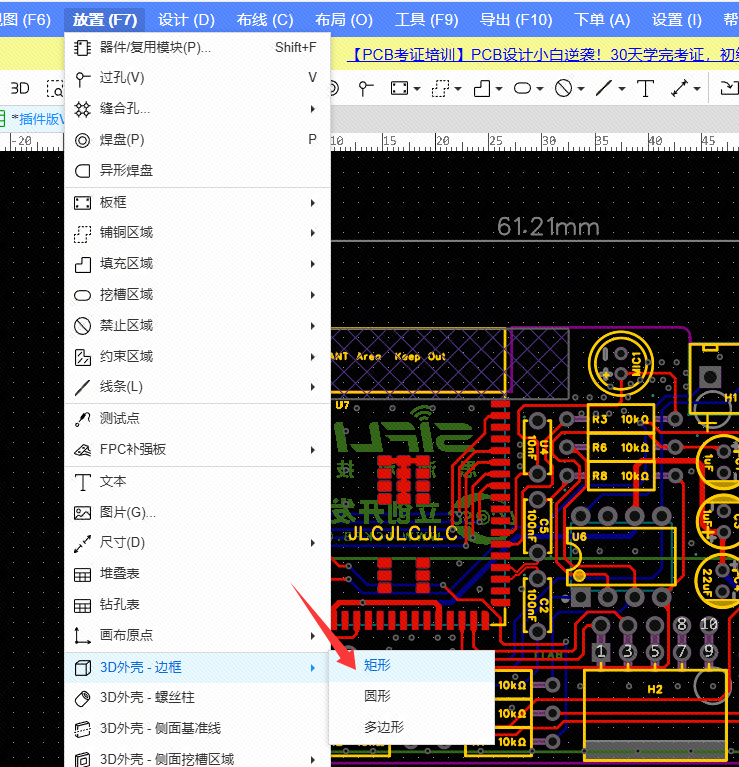

点击放置 -> 3D外壳-边框 -> 矩形。
 |
|---|

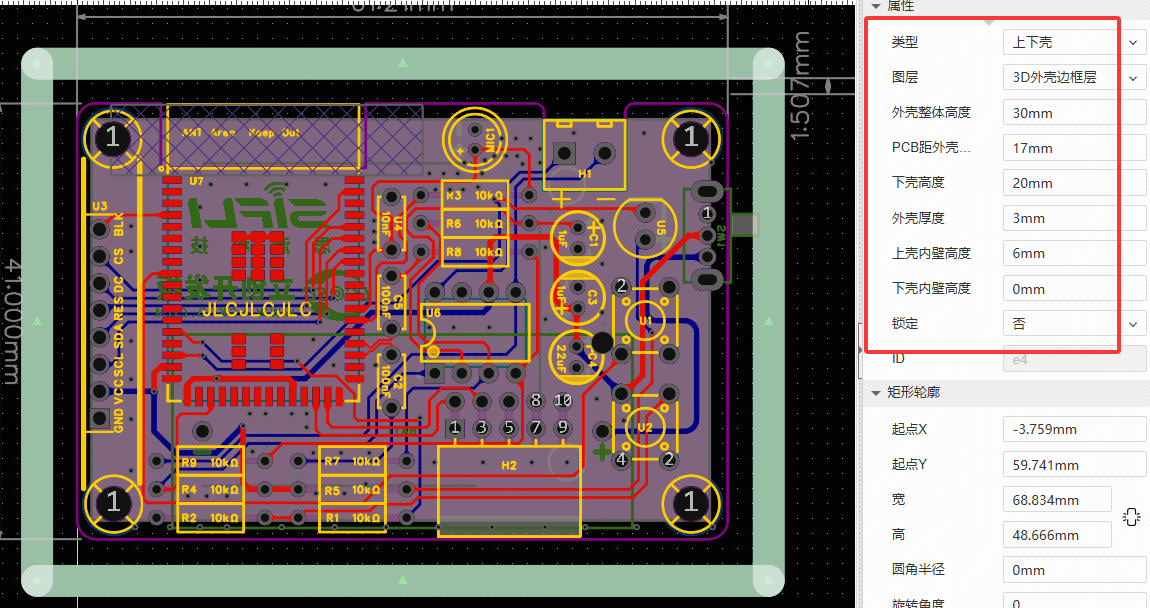

放置外壳边框时将我们的PCB包含起来。设置外壳宽高68.53 x 48.148mm，外壳整体高度36mm，下壳高度18mm，外壳厚度3mm，同时尽量让外壳与PCB板框之间预留一些位置，防止实物打印精度误差导致的无法安装外壳问题。
 |  |
|---|---|
这个界面中外壳线的宽度就是实物外壳的壁厚。了解壁厚的展示方式后，对我们后面设计和对齐PCB实物尺寸时很有帮助。
 |
|---|
现在我们的简单外壳就做好了，但是我们如何固定上下壳呢？我有两种方法：
- 可以通过延展上壳内壁或者延展下壳内壁的方式固定
- 设计螺丝定位孔固定
外壳固定设计
延展内壁方式

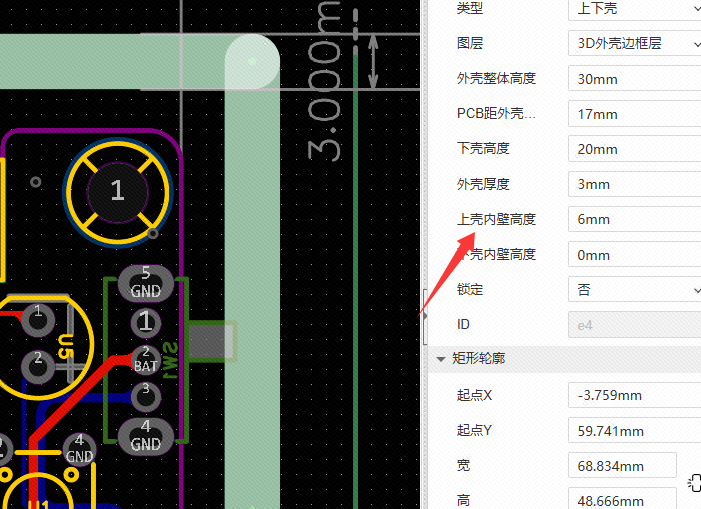

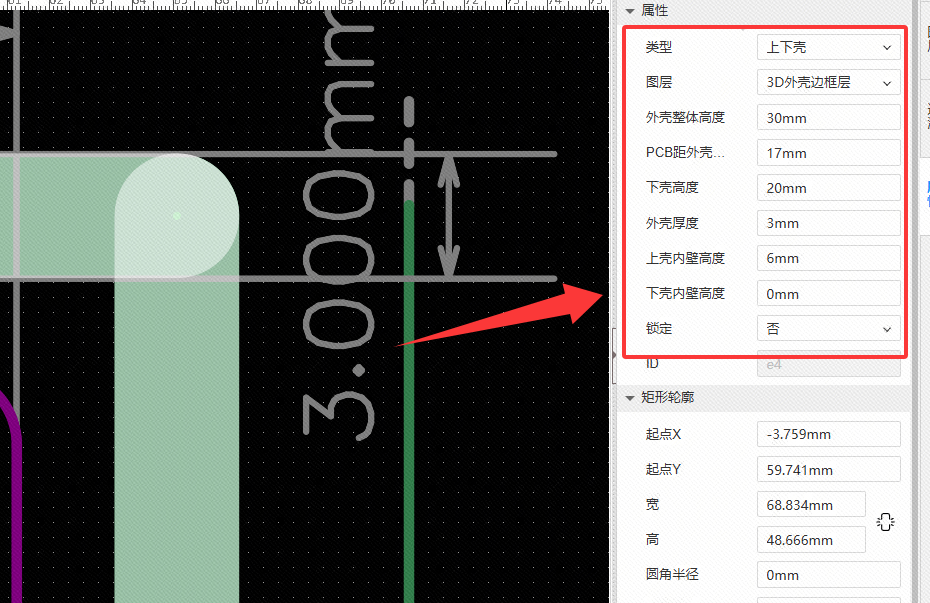

点击PCB界面中的外壳线，在右边的属性栏中，设置是使用上壳内壁还是下壳内壁，使用哪一个就设置哪一个内壁为多长。比如设置上壳内壁为6mm。
 |  |
|---|---|

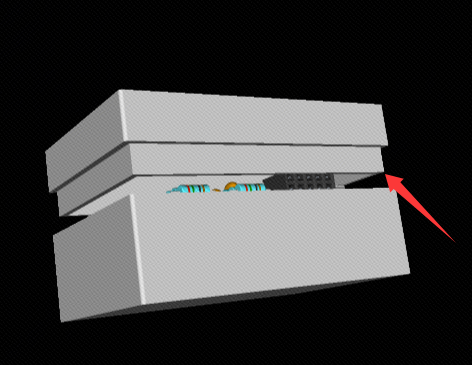

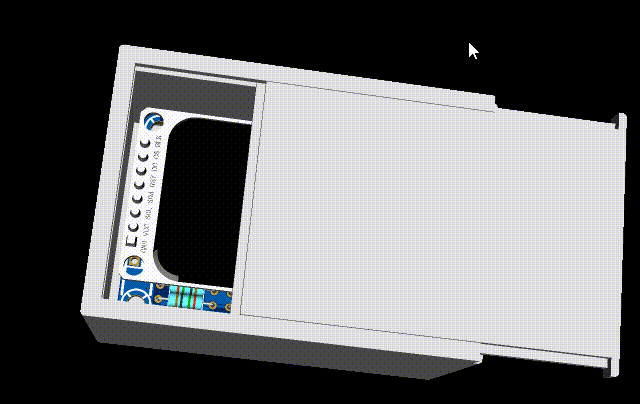

根据实测，设置为 6mm 后，基本不会松动。效果见下方GIF动图
但以防万一，再加一个螺丝孔固定的方式。
螺丝孔固定方式
选择 放置 -> 3D外壳-螺丝柱
 |
|---|
放置螺丝柱时需要确保你的PCB上也有螺丝孔才行，不然也无法固定。比如参考案例中，我们的PCB在四个角落都放置了 M3 尺寸的螺丝固定孔，在放置外壳的螺丝孔时需要对上我们PCB上的螺丝孔。
在放置螺丝孔时，可以选择是在上壳放置还是下壳放置。还有沉孔+加强筋设计。

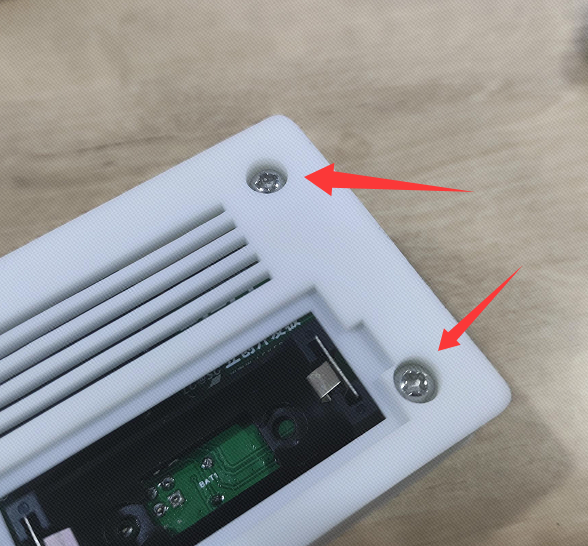

沉孔
按上螺丝后，螺丝头多出来的部分正好可以跟外壳平行，不会让螺丝突出。

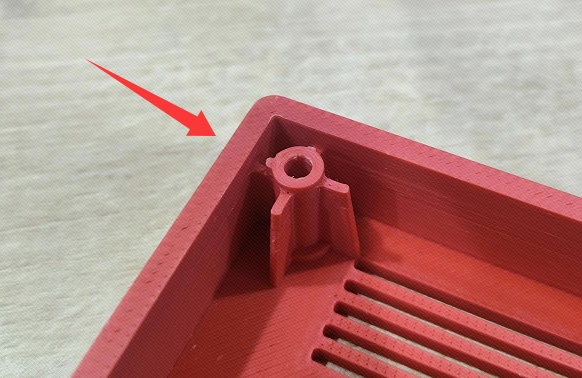

加强筋
防止强力扯坏螺丝孔柱，使用加强筋在螺丝孔四周固定。

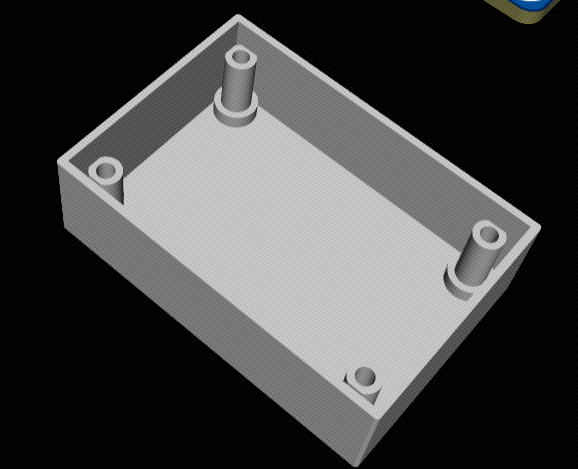

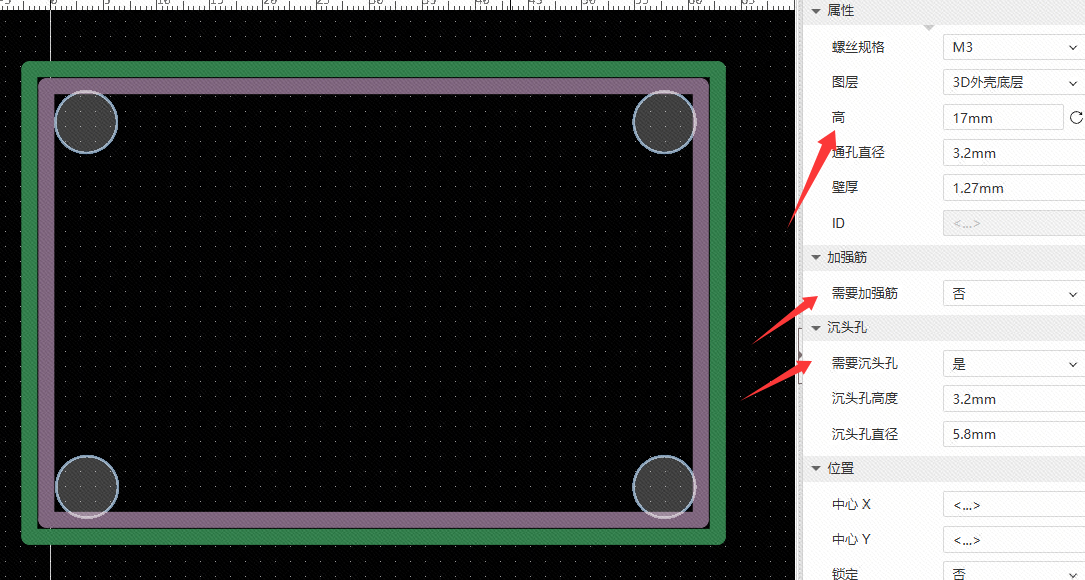

小智AI项目中使用的是下壳螺丝柱，使用沉孔，不使用加强筋，螺丝孔高度17mm
 |  |
|---|
外壳正面设计

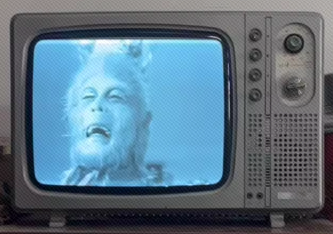

小智AI项目的外壳设计模板是参考的复古电视外形。
根据我们项目的情况，正面就只要考虑：屏幕显示区 + 按键区 + LED灯区。

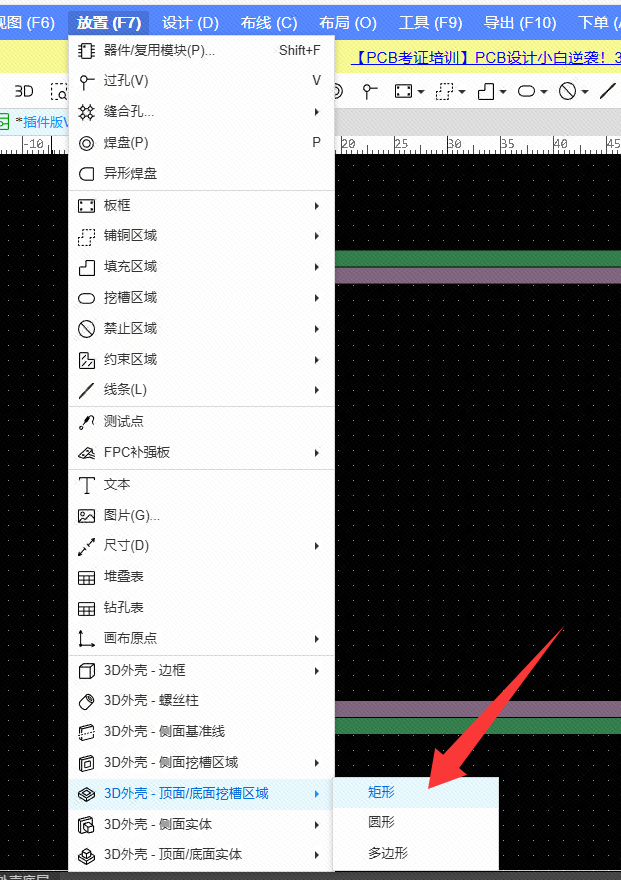

首先是屏幕区的设计。选择 放置 -> 3D外壳-顶面/底面挖槽区域 -> 矩形。

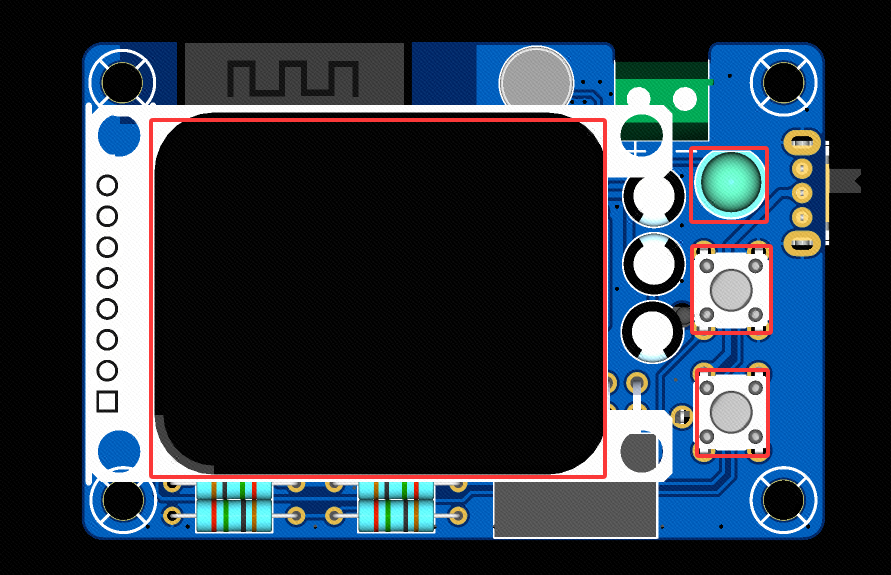

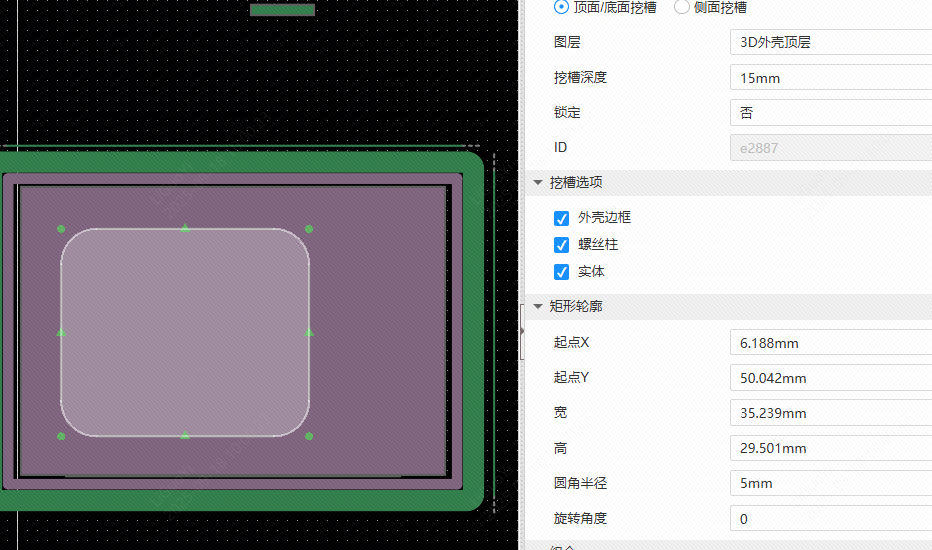

对准PCB屏幕的显示区域放置该挖槽区域，并设置为顶层挖槽，宽高：35.239x29.501mm，圆角半径5mm，挖槽深度15mm。
设置按键区和LED灯区挖槽

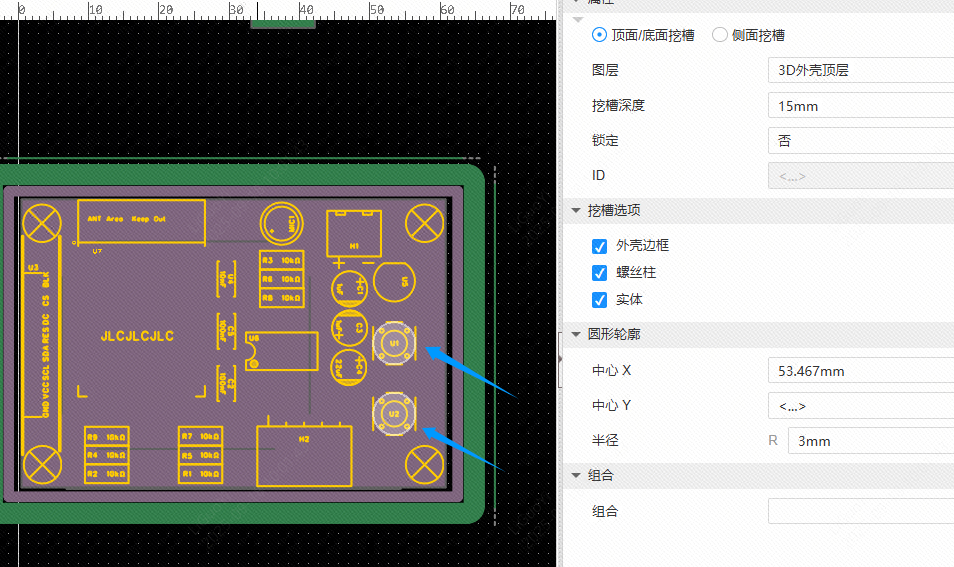

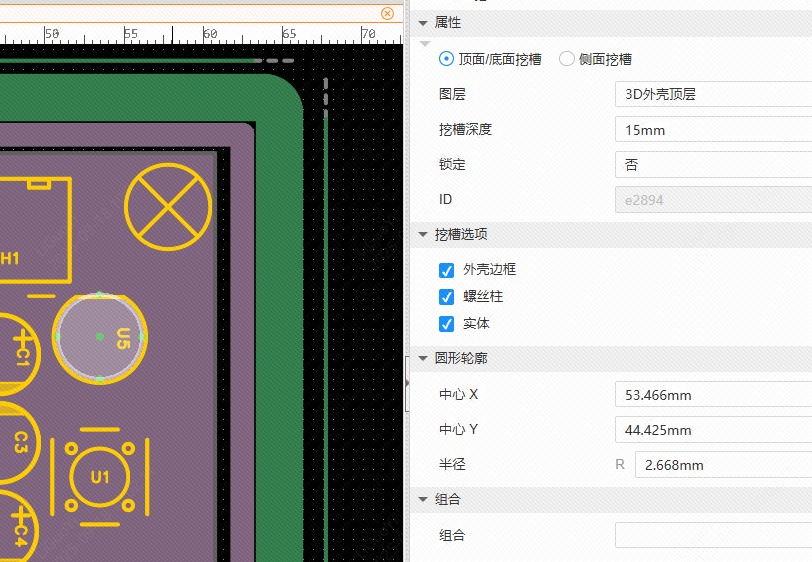

按键区域：以按键中心为圆心，放置一个半径为3mm，挖槽深度为15mm的圆。

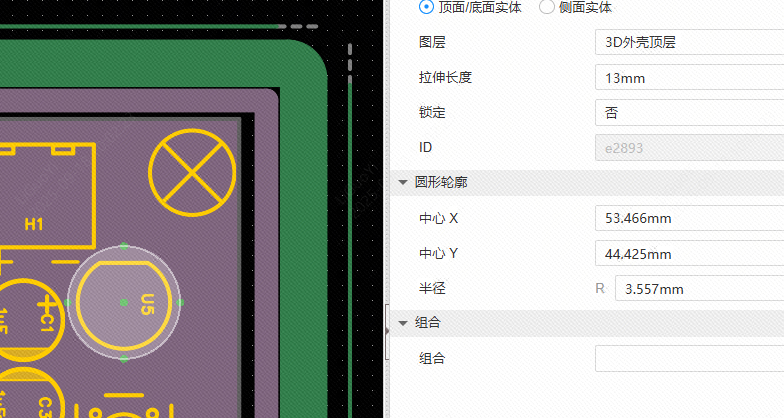

LED灯区域：以LED灯中心为圆心，放置一个半径为2.7mm，挖槽深度为15mm的圆，并再放置一个顶面圆型实体，拉伸长度13mm，半径3.6mm。
 |  |
|---|---|

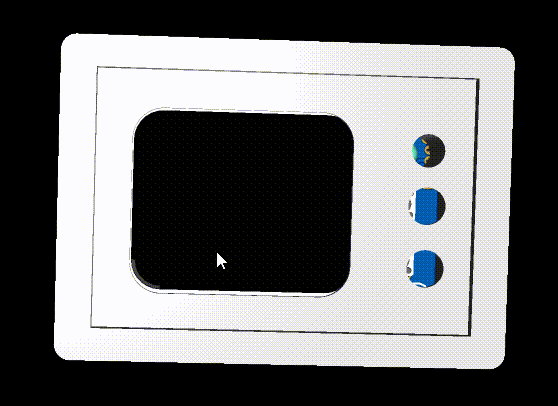

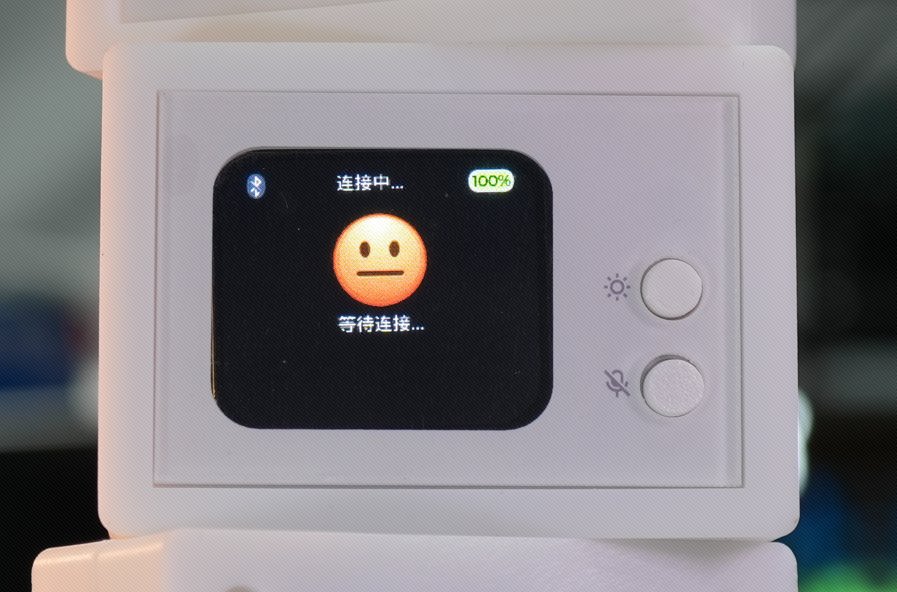

普通的DIY到这里就结束了，但是为了更加的精致，可以在正面再挖槽个2mm深度，预留出面板的位置。面板上可以自行设计LOGO，图标和项目名称等标识，加大项目辨识度。
到时候设计一个厚度2mm的亚克力面板，上面放一下图标即可。
外壳背面设计

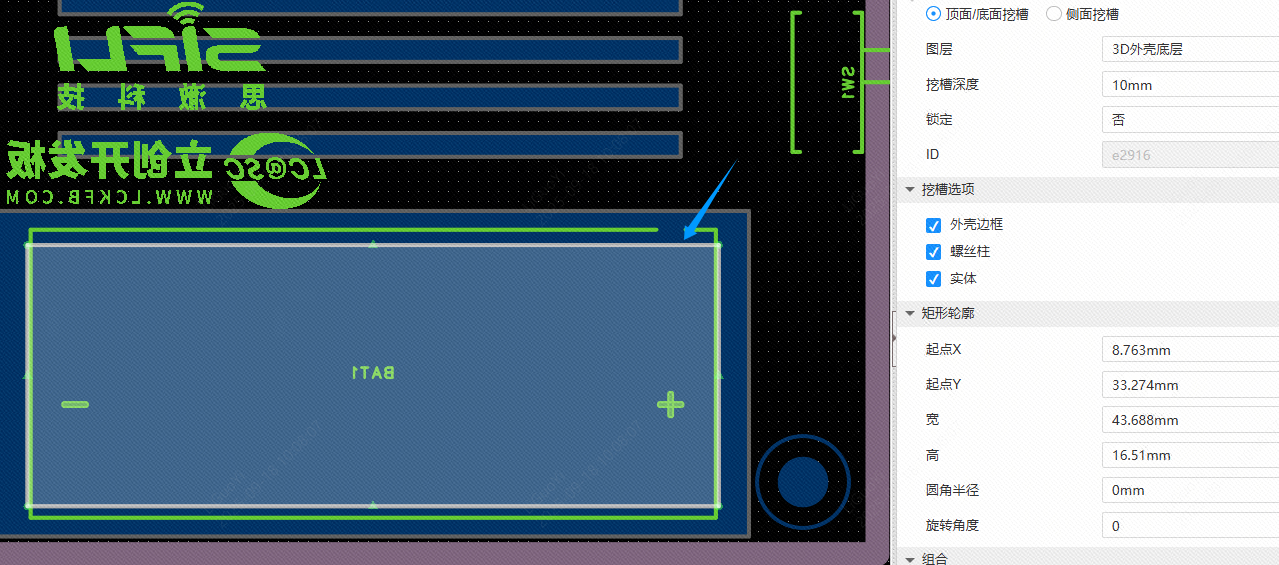

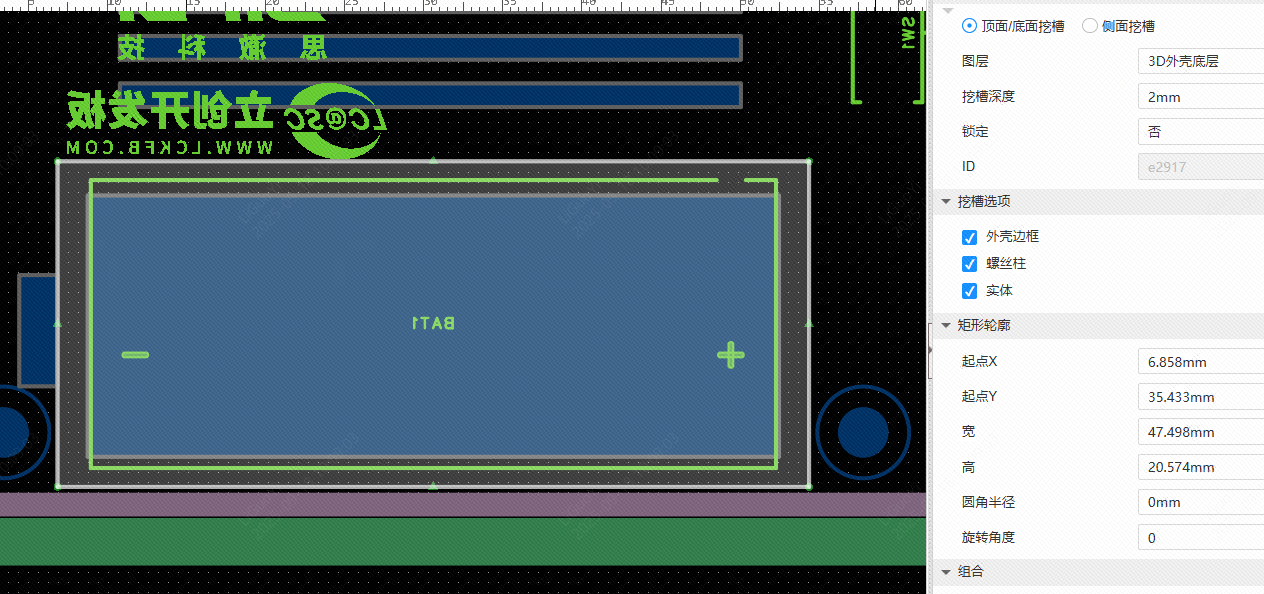

目前外壳底面已经有了4个螺丝孔位，我们还需要预留电池安装接口，喇叭声音播放接口。 电池安装接口：在背面的电池区域挖槽一个深度10mm的矩形方便放电池。再基于这个矩形大一圈的位置，放置一个挖槽2mm矩形，用于放电池区外壳盖板。
 |  |
|---|---|

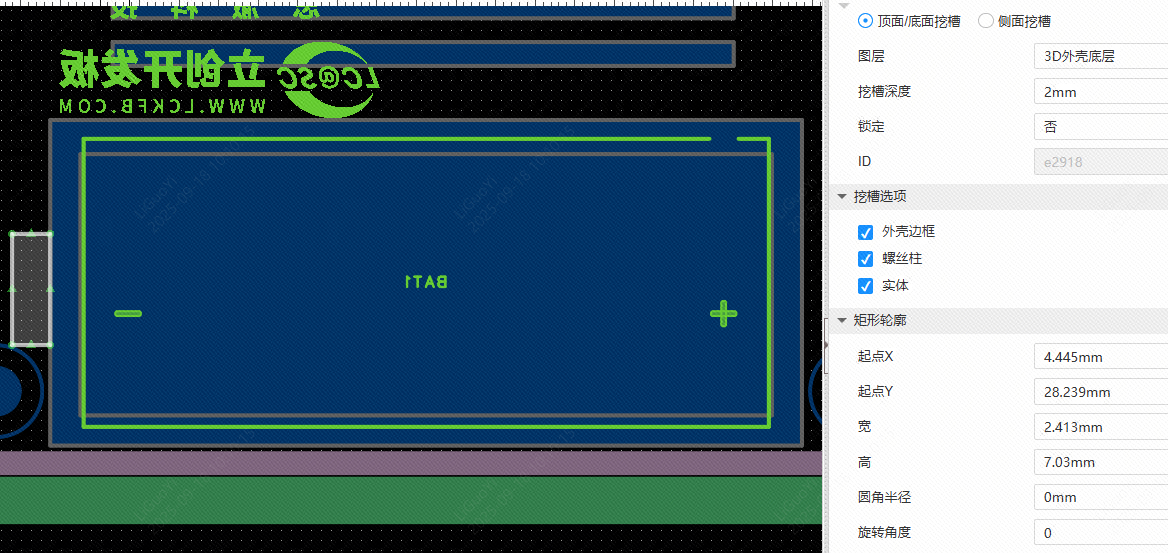

再放置一个方便抠电池盖板的小区域，一个挖槽2mm的矩形。

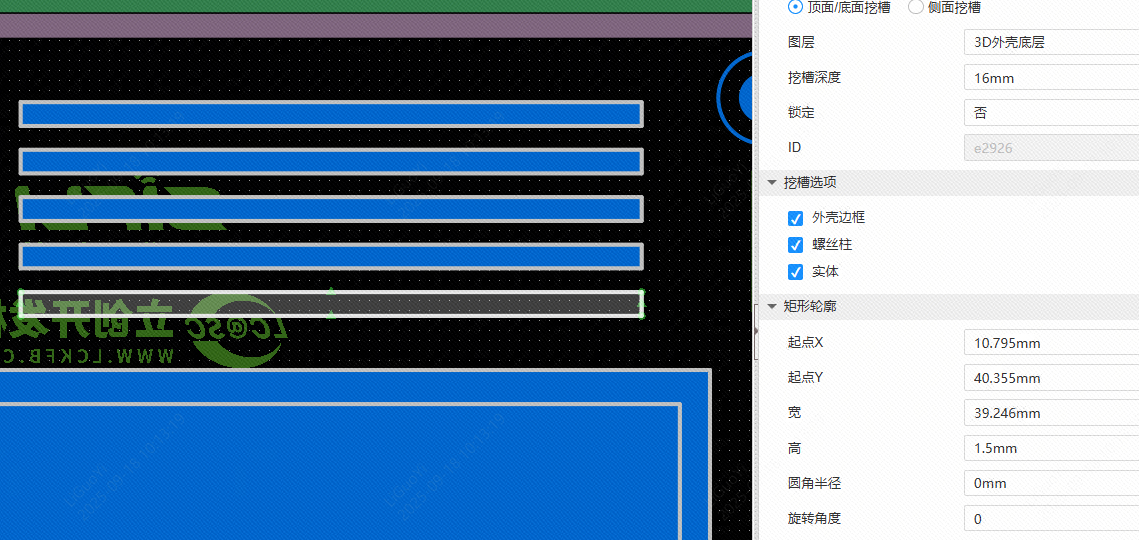

喇叭声音播放接口：为了对齐优雅的展示，选择了放多段长扁的小矩形，形成栏杆样式。

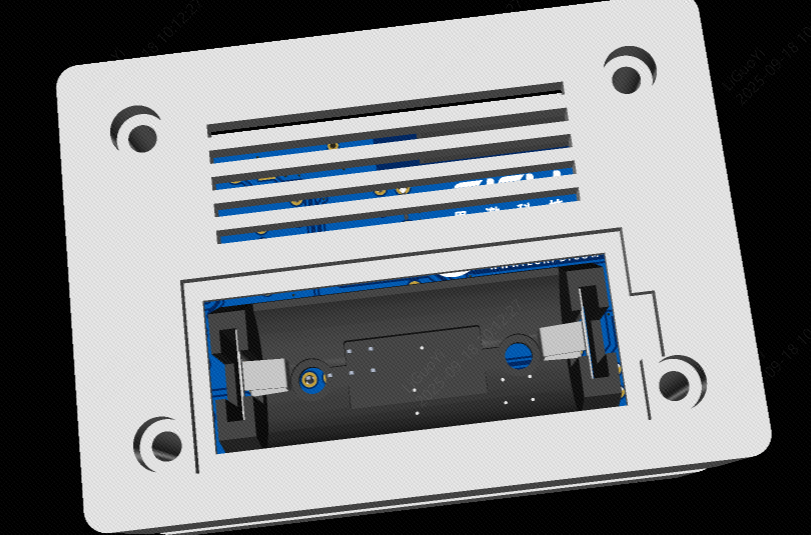

完整效果：
外壳侧面设计
外壳侧面主要就是开一个槽，让用户能够触摸并控制到电源开关。还有麦克风区域也挖槽方便收音。
但是外壳设计就比较复杂，需要先放置侧面基准线，然后根据基准线设计外壳。

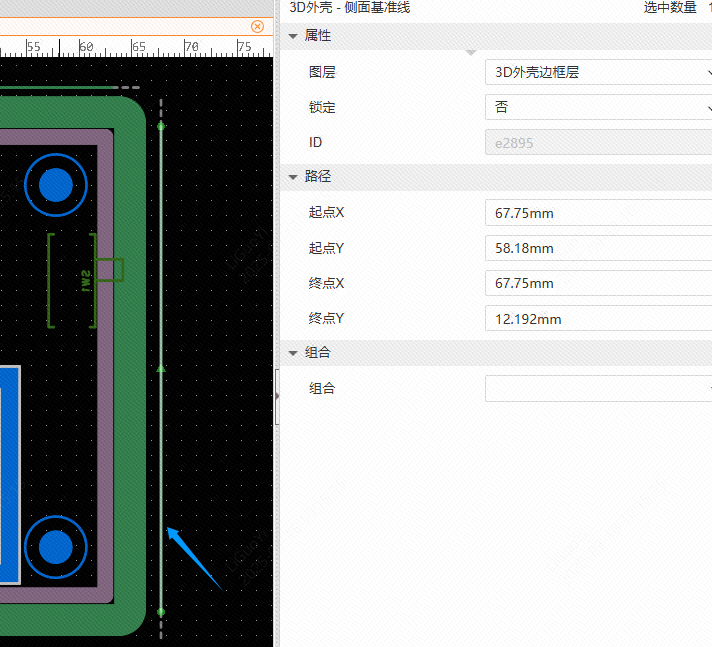

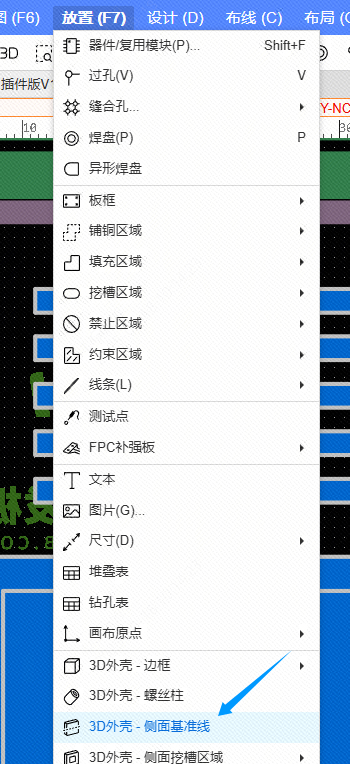

放置侧边基准线：
 |  |
|---|---|

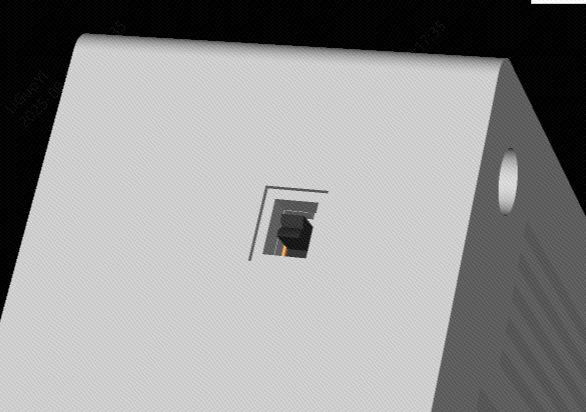

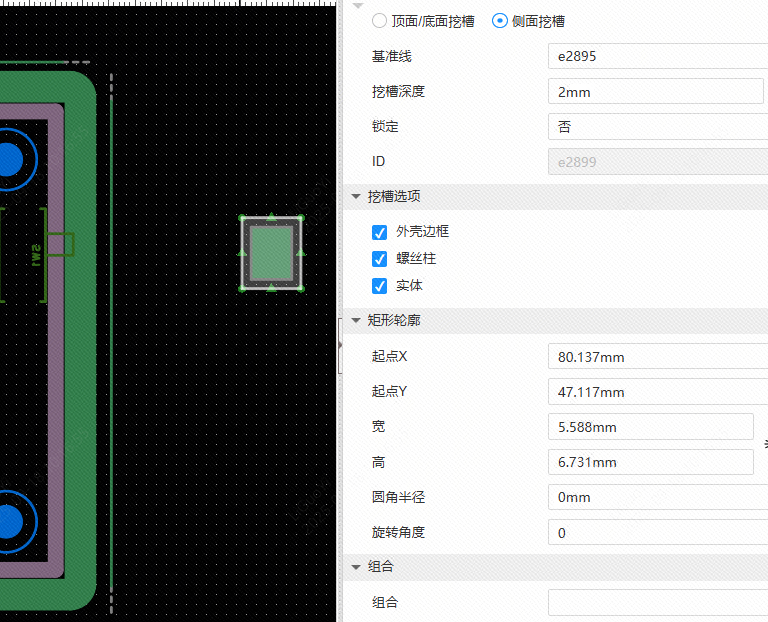

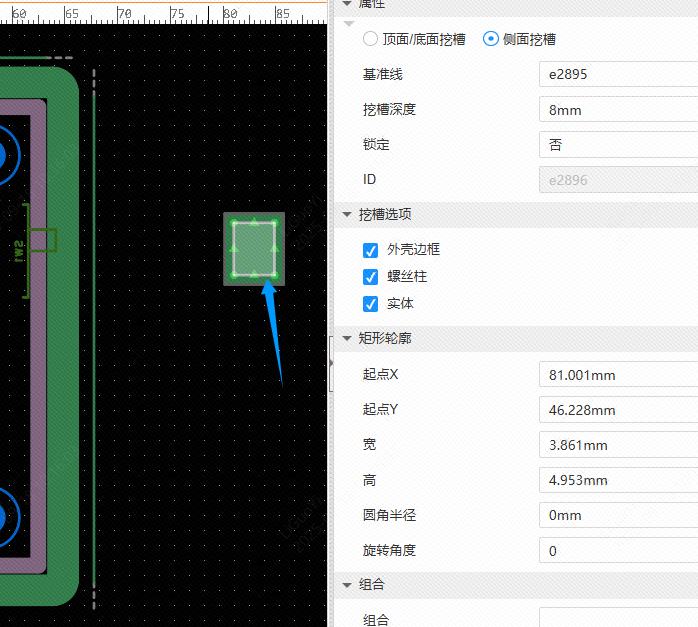

基于侧边基准线，放置挖槽8mm的矩形，该矩形是为了让电源拨动开关漏出来。为了更加优雅，在挖槽8mm矩形的周围，再放置一个挖槽2mm的矩形。
 |  |
|---|---|
完整效果：
外壳键帽
因为嘉立创的外壳只有两个结构件，上壳和下壳。如果单独设置一个结构件就需要单独开一个PCB界面。这里就直接给大家提供3D文件，可以去 嘉立创3D打印 官网上传文件查看。
外壳下单与打样

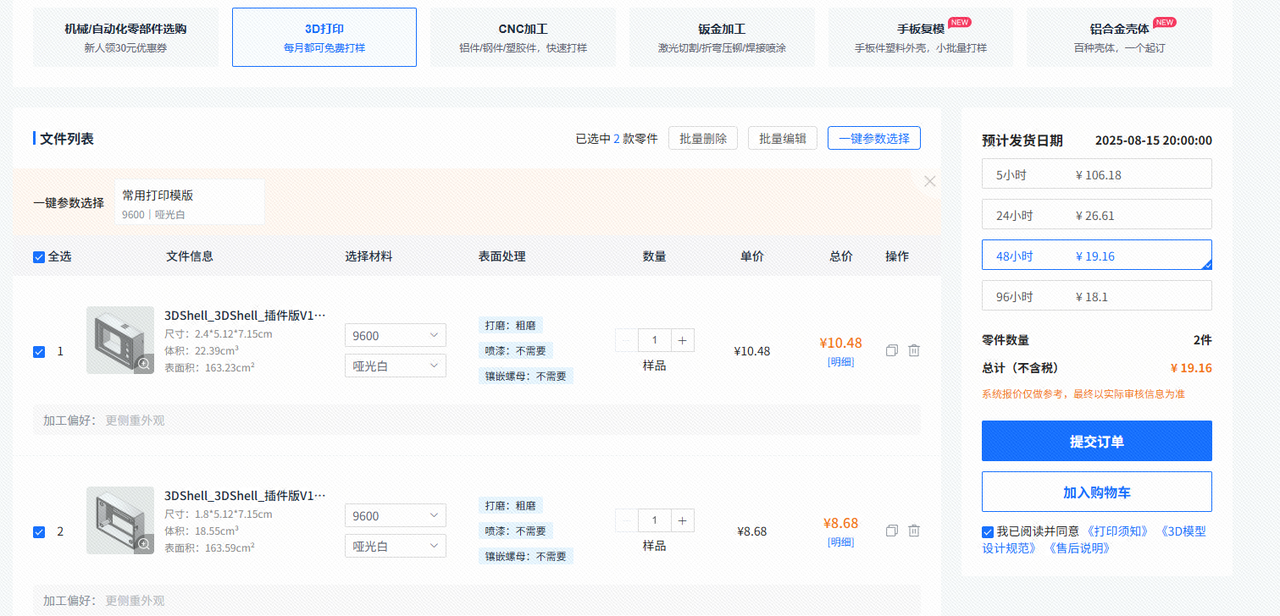

外壳下单使用的是嘉立创3D外壳打印业务，下单地址：嘉立创3D打印3D打印服务平台在线3D打印报价_三维猴一站式3D打印服务厂家
下单参数：（材料也可以选择最便宜的X树脂）
