项目介绍

  小智 AI 是 虾哥 制作并开源的一个 硬件 AI 聊天机器人 。它搭载上了近期热门的 AI 大模型，具有超越传统语音助手的智能水平。小智 AI 能够准确理解用户的意图，实现多语种实时翻译、情感化语音交流，并能主动思考，提供更加智能的服务。

  使用黄山派，通过蓝牙-pan协议共享手机网络，实现网络连接，进而连接AI模型，实现与小智面对面语音交互。现已开源至思澈的github，欢迎大家使用。

Git拉取

注：前置准备是需要安装 git 工具，如果没有安装请参考疑难解答。

目前源码仅托管在 GitHub,使用以下命令克隆源码：

git clone --recursive https://github.com/78/xiaozhi-sf32.git

需要注意的是，--recursive 参数是必须的，因为我们使用了子模块来管理依赖库。如果你忘记添加这个参数 clone 的话，请使用下面的命令重新拉取子模块 (submodule)：

git submodule update --init --recursive

安装工具

xiaozhi 工程默认将 SiFli-SDK 作为一个子模块来引入。编译之前我们需要先安装 SiFli-SDK 工具，如果你之前已经安装过 SiFli-SDK 工具，可以跳过此步骤。

切换到 sdk 目录下，执行以下命令：

windows

cd sdk
.\install.ps1

macOS/Linux

cd sdk
./install.sh

设置环境变量

安装完成之后，我们还需要设置环境变量，同样切换到 sdk 目录下，执行以下命令：

windows

cd sdk
.\export.ps1

macOS/Linux

cd sdk
./export.sh

固件编译

注：若只是体验可以直接去下载小智固件

我们的工程在app/project目录下，因此进入该目录下，执行以下命令：

cd app/project
scons --board=sf32lb52-lchspi-ulp -j8

需要注意的是，这一步必须要在设置环境变量完成之后才能进行。

注：在 scons 命令中，--board 参数指定了编译的目标板子，-j8 参数指定了编译的线程数，可以根据自己的电脑性能进行调整。

编译成功之后会出现以下提示：

硬件准备

1、短接引脚

首先需要短接开发板的三对引脚，如图，这三对引脚是用来测量功耗的跳线，正常使用时需要将其短接。

• 5-6脚用来测试VBAT路径功耗，可以把电池和充电芯片与下游断开。
• 7-8脚用来测试VSYS路径功耗，可以把VSYS与下游断开
• 11-12脚用来测试VCC_3V3路径功耗，可以把VCC_3V3与下游断开
• 正常运行时要求：5-6、7-8和11-12脚加跳线帽短接， 不要插错了，不要插错了，不插错了，重要的事情说三遍

2、连接喇叭

应该将喇叭连接到开发板的SPK接口上，连接我们送的喇叭。

3、准备一块390*450 AMOLED屏 和 FPC转接线，连接时注意FPC转接线的面板方向，参考下图所示。

FPC转接线双面展示

4、最终硬件连接

烧录工具

下载最新版本的小智 AI 固件，通过 sftool 的 Flash 烧录工具（sftool），先将黄山派开发板中原本的代码擦除，再选择小智AI的固件进行下载。

https://github.com/OpenSiFli/sftool/releases

注：用最新版即可

烧录步骤

sftool 工具烧录

1、首先需要短接开发板的三对引脚

如图，这三对引脚是用来测量功耗的跳线，正常使用时需要将其短接。

• 5-6脚用来测试VBAT路径功耗，可以把电池和充电芯片与下游断开。
• 7-8脚用来测试VSYS路径功耗，可以把VSYS与下游断开
• 11-12脚用来测试VCC_3V3路径功耗，可以把VCC_3V3与下游断开
• 正常运行时要求：5-6、7-8和11-12脚加跳线帽短接， 不要插错了，不要插错了，不插错了，重要的事情说三遍

sftool的基本命令格式

sftool [选项] 命令 [命令选项]

-c, --chip <CHIP>: 目标芯片类型 (目前支持SF32LB52)
-m, --memory <MEMORY>: 存储类型 [nor, nand, sd] (默认: nor)
-p, --port <PORT>: 串行端口设备路径
-b, --baud <BAUD>: 闪存/读取时使用的串口波特率 (默认: 1000000)
--before <OPERATION>: 连接芯片前的操作 [no_reset, soft_reset] (默认: no_reset)
--after <OPERATION>: 工具完成后的操作 [no_reset, soft_reset] (默认: soft_reset)
--connect-attempts <ATTEMPTS>: 连接尝试次数，负数或0表示无限次 (默认: 7)
--compat : 兼容模式，如果经常出现超时错误或下载后校验失败，则应打开此选项。

1、在文件夹空白处，右键以终端打开，输入以下命令，替换串口设备端口号以及固件文件路径，其他选项参数使用默认即可

.\sftool.exe -c SF32LB52 -p com12 write_flash bootloader.bin@0x12010000 main.bin@0x12020000 ftab.bin@0x12000000

接收说明

.\sftool.exe -c SF32LB52 -p <端口号> write_flash <文件路径><烧写地址>

注:如果是Linux/macOS用户，请把 .\sftool.exe 替换为 ./sftool 。另外，macOS用户请使用 /dev/cu. 开头的串口号，例如 /dev/cu.wchusbserial585D0190531

bat烧录

如果是拉取下来的代码我们可以不用 sftool 工具，直接使用 uart_download.bat 来烧录，烧录步骤如下所示：

烧录命令：

build_sf32lb52-lchspi-ulp_hcpu\uart_download.bat

下载程序到开发板，当提示please input serial port number ,这里就该输入我们查到端口号，我这里是 COM12 ，输入 12 即可。

蓝牙使用注意事项

  在连接板子设备之前，请打开手机的蓝牙网络共享功能！！！

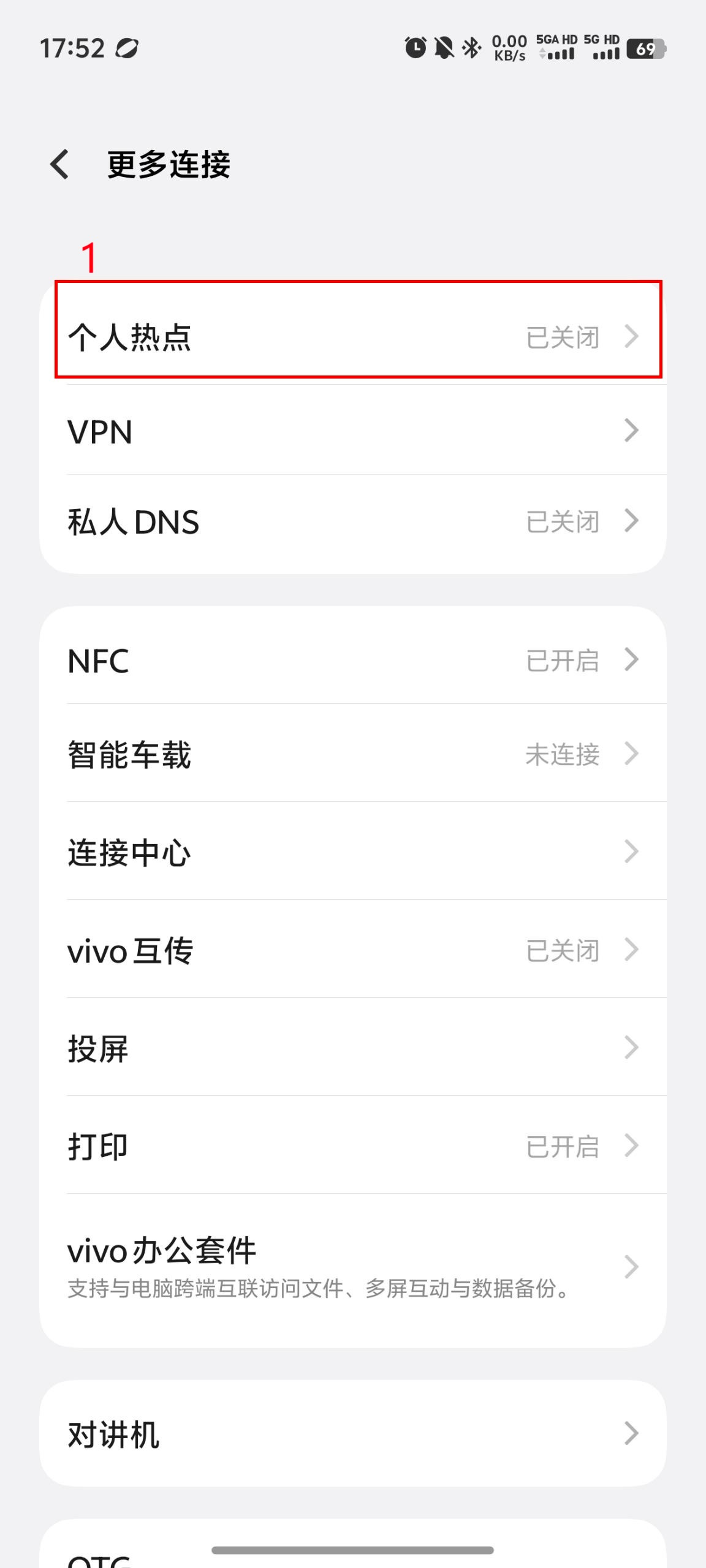

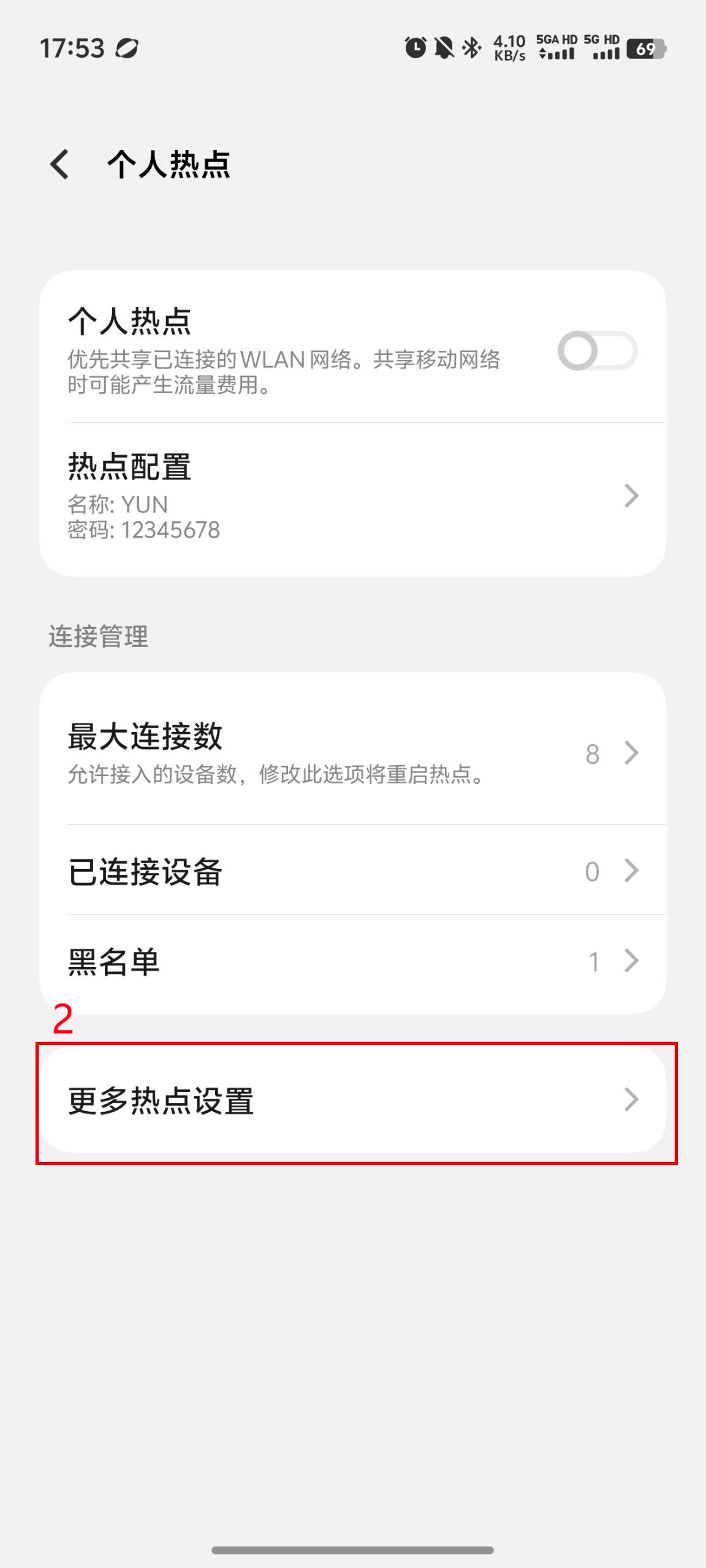

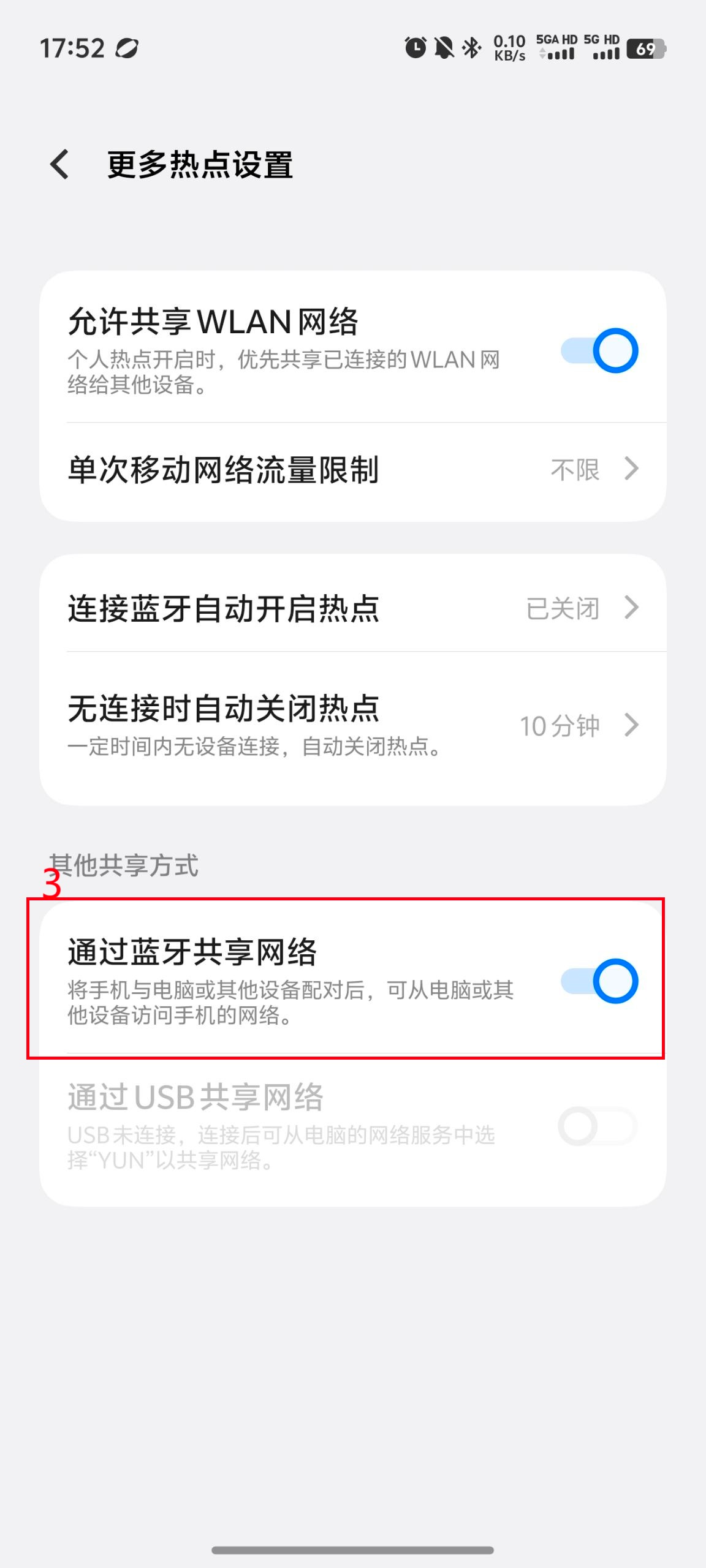

Android蓝牙使用注意事项

iOS蓝牙使用注意事项

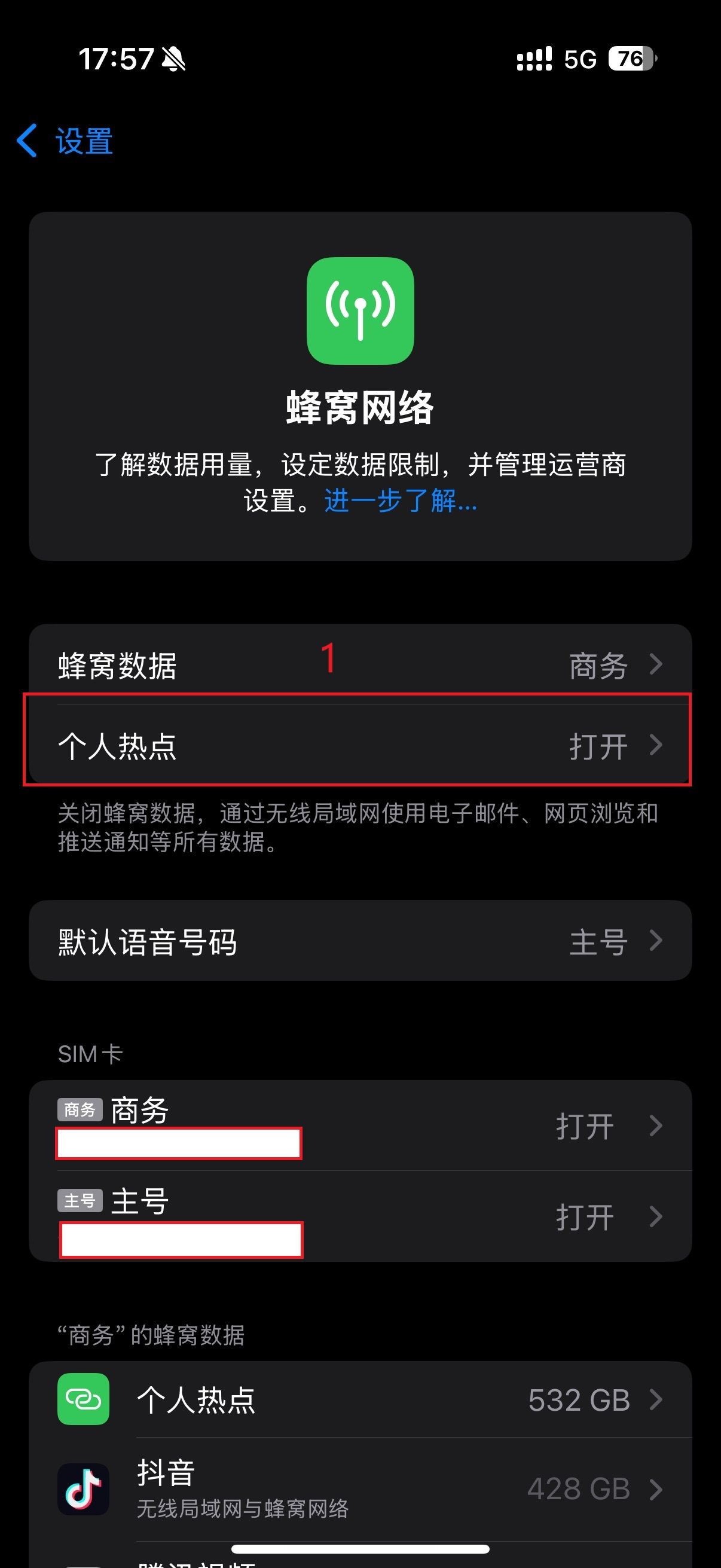

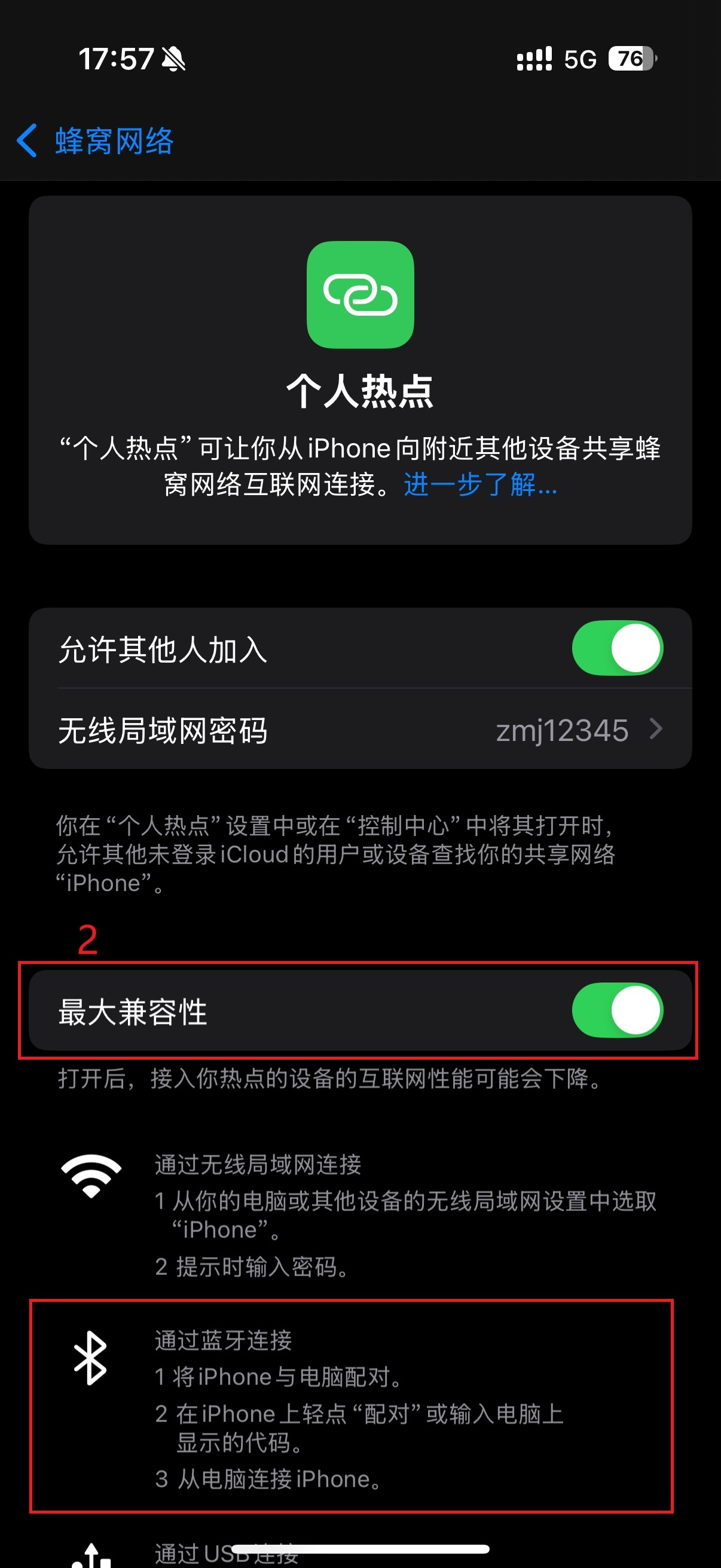

  iOS同样需要打开蓝牙共享网络功能，以下是参考步骤

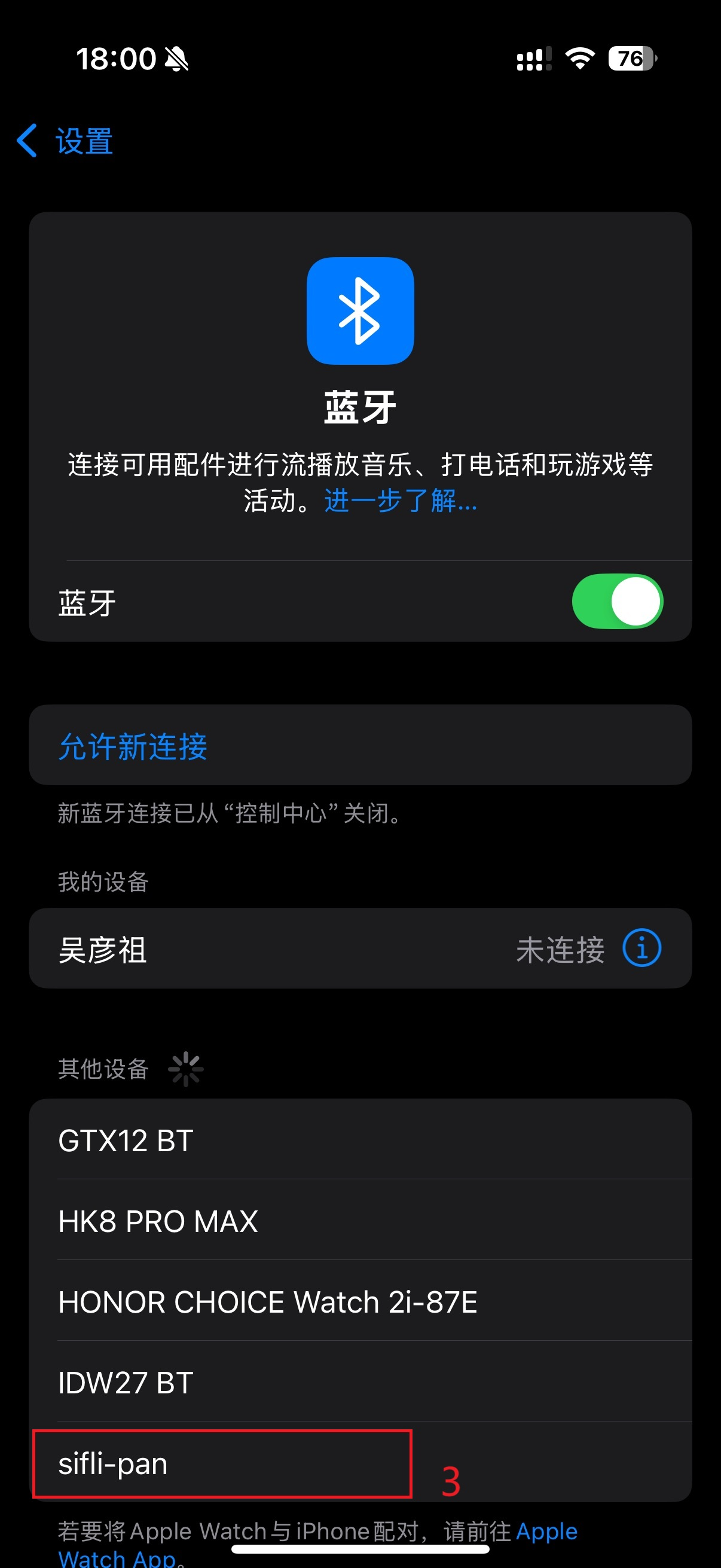

⚠ 注意：如果iOS在蓝牙列表未看见sifli-pan 设备，请尝试重启手机。

开始使用

  正确烧录固件后，开发板初始化界面如下:

激活设备

  烧录固件之后，确保蓝牙共享网络已打开，这时，手机就可以连接蓝牙 sifli-pan 设备了。 以下是Android手机连接状态示例图:

  ⚠ 注意：一般情况下，Android连接成功后，连接的蓝牙设备会显示正在向设备共享网络（iOS不会显示）,我们可以以此确定是否成功开启蓝牙网络共享

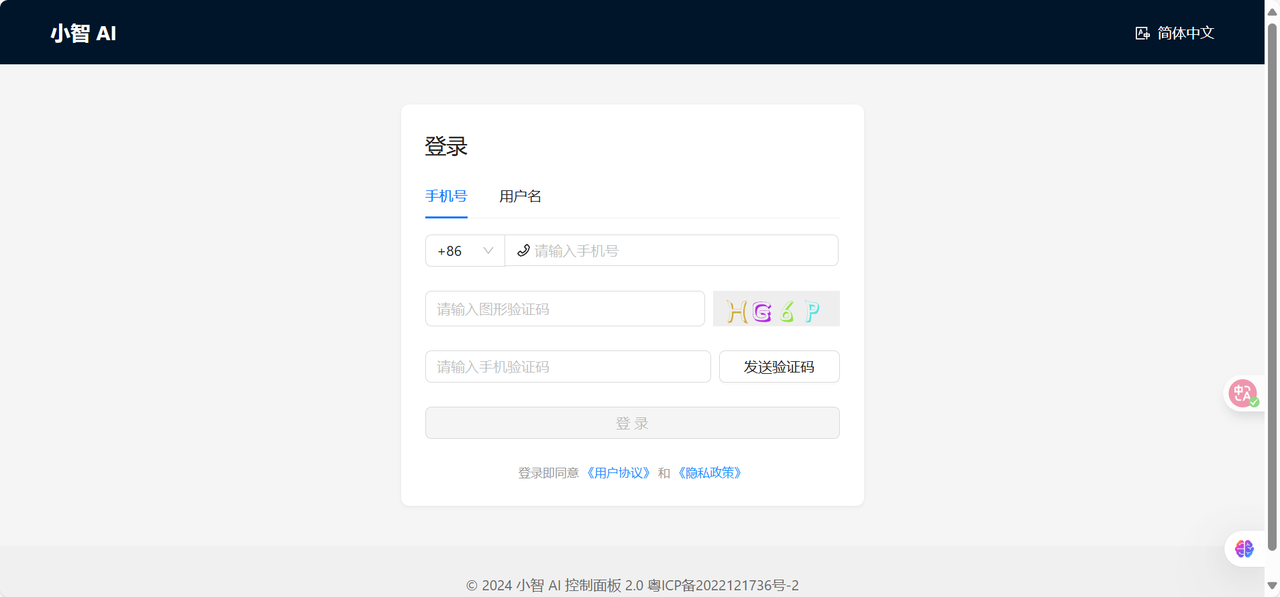

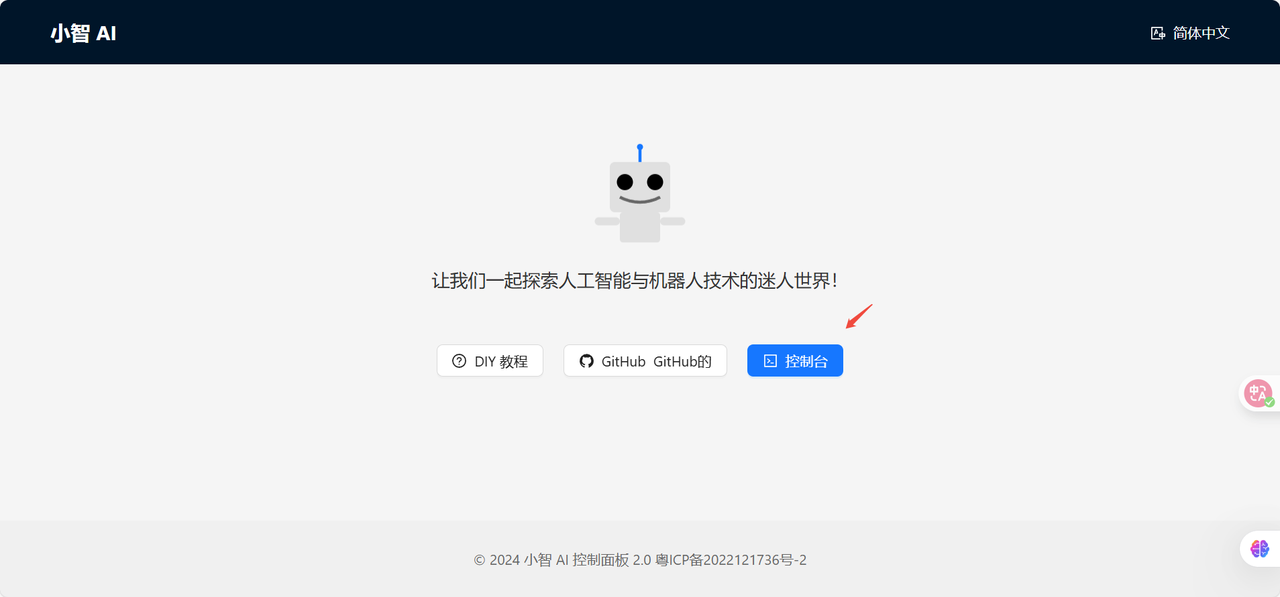

  连接上sifli-pan设备后，开发板会有连接画面提示，此时按下对话按键(KEY2)，xiaozhi则会提示需要登录到控制面板，填设备码。 这个时候，打开浏览器，输入网址：xiaozhi.me 浏览器用手机或者电脑都可以。 进入小智 AI 的网页后，点击控制台，用手机号登录。

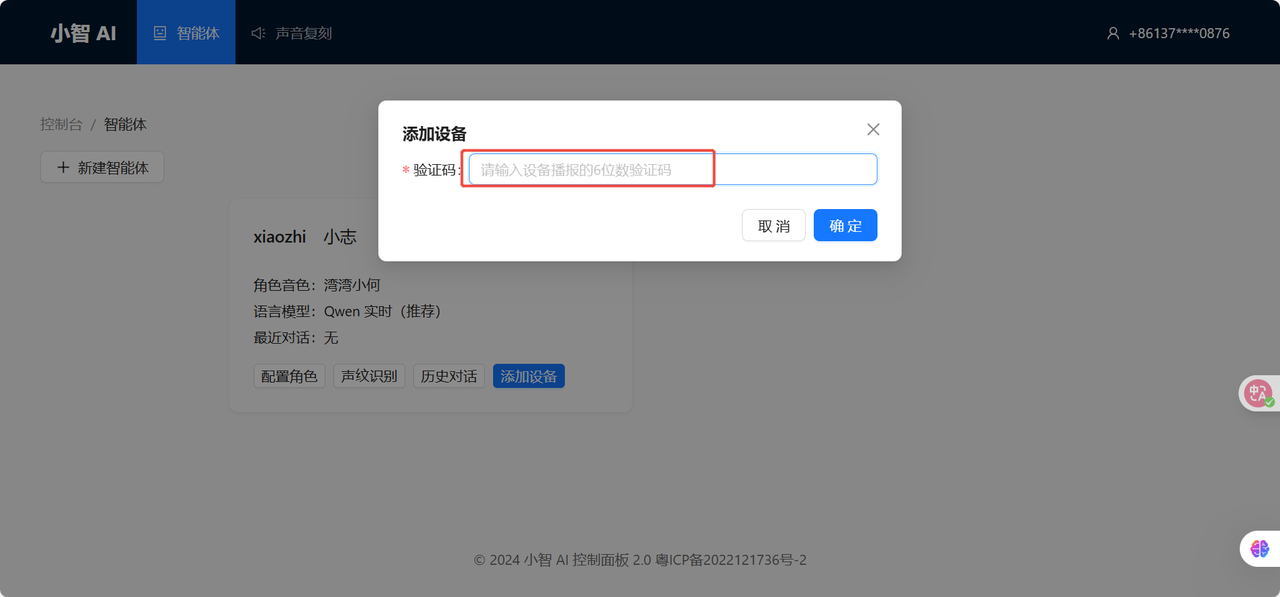

  新建智能体填写，最后添加设备码。可以这个时候就可以正常使用了。

界面提示含义

  出现下方ui提示均是pan断开的情况

异常情况：

• 对应手机的显示可能是未打开蓝牙共享直接连接sifli-pan设备
• 蓝牙共享网络关闭
• 蓝牙已断开
• 解决方案：打开蓝牙共享网络重新连接设备

  下图为蓝牙连接成功但未开启蓝牙共享网络：

唤醒&重连

唤醒

  长时间未对话小智会进入休眠，此时需要按下KEY1进行唤醒

重连

  支持重连操作：若无主动删除手机匹配列表下的sifili-pan设备，当按下KEY1也可进行蓝牙重连
