介绍
插件版小智AI

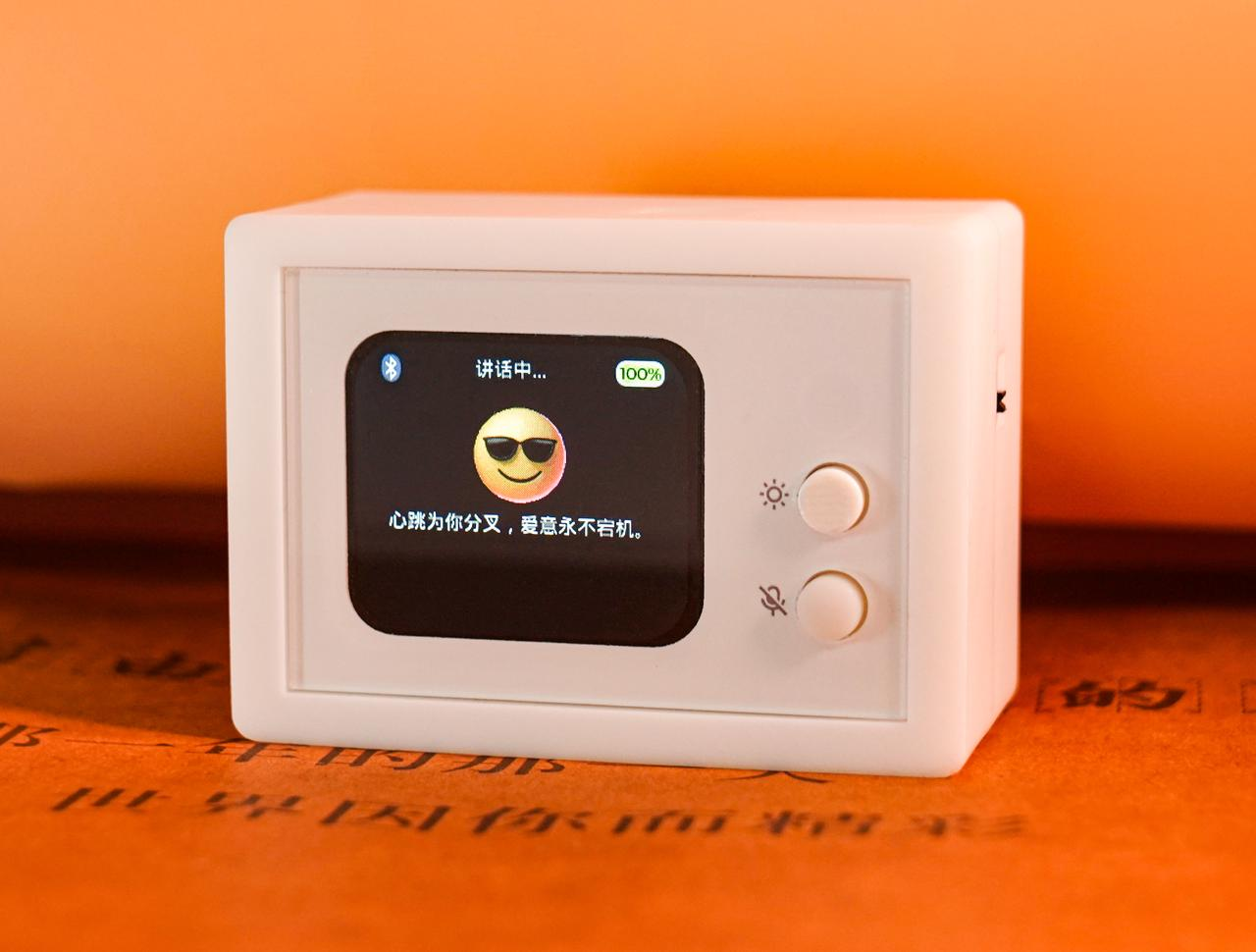

问天气？问时间？问病情？ 基于 SF32LB52 的小智 AI 对话机器人，带着整个互联网的知识，解决你的疑难杂问。
基于 立创开源蓝牙模组 制作的简易AI对话机器人，实现AI实时语音对话。它能够听懂你的情绪，解答你的疑惑，也能分享你的快乐。
尺寸
 |
|---|

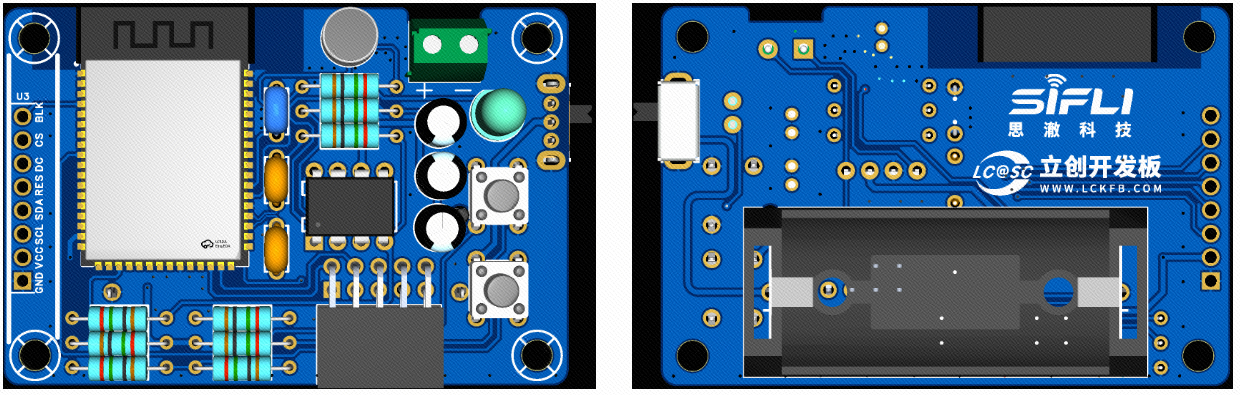

PCB：61.21 x 41mm

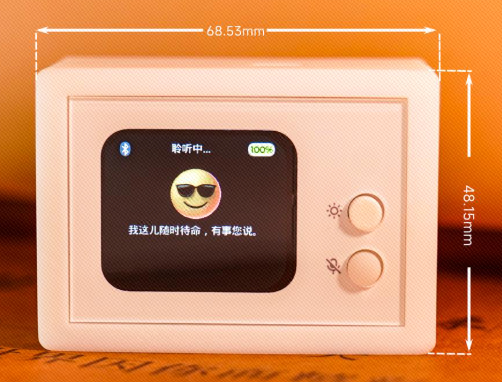

带外壳：长：68.531 宽：48.148mm 厚：35mm

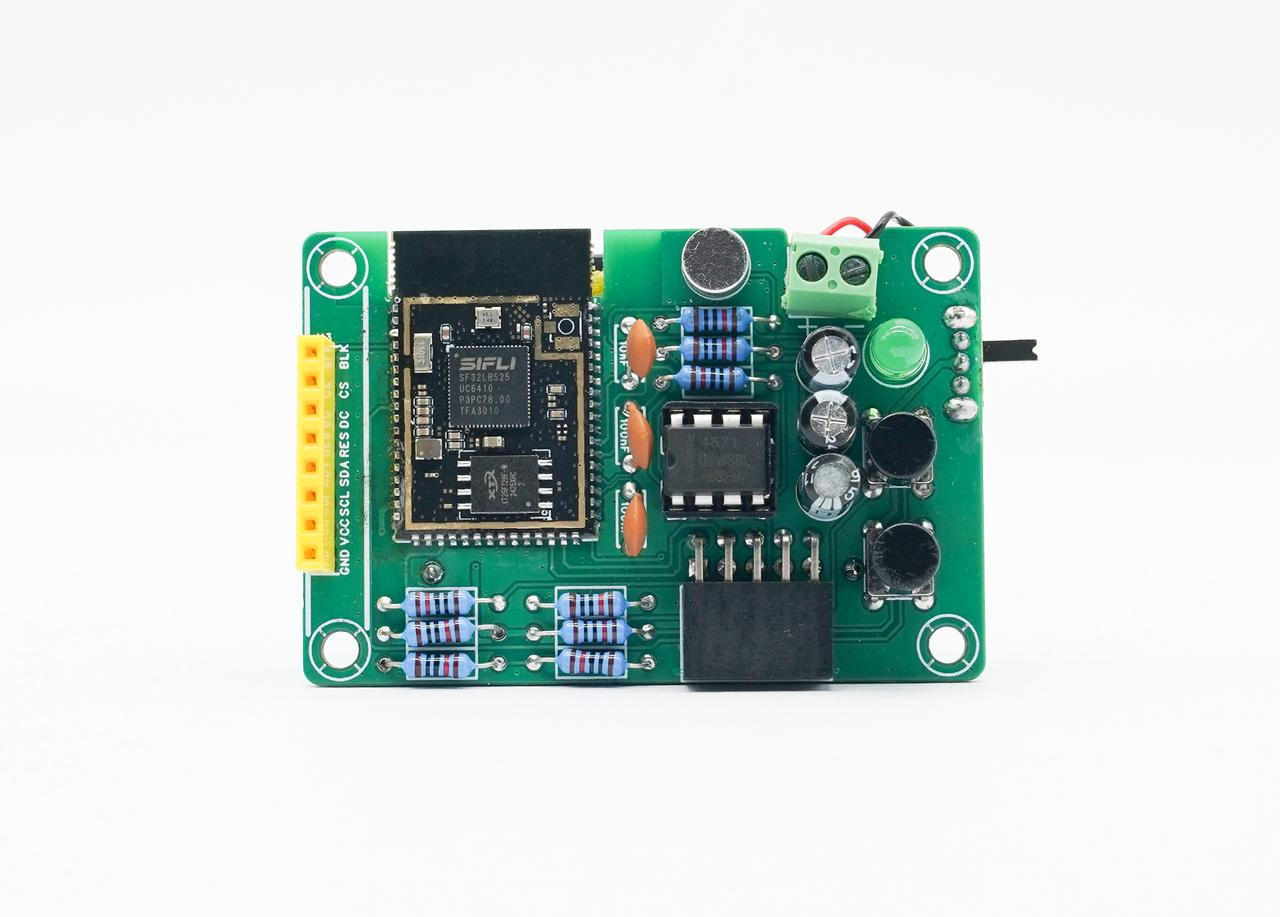

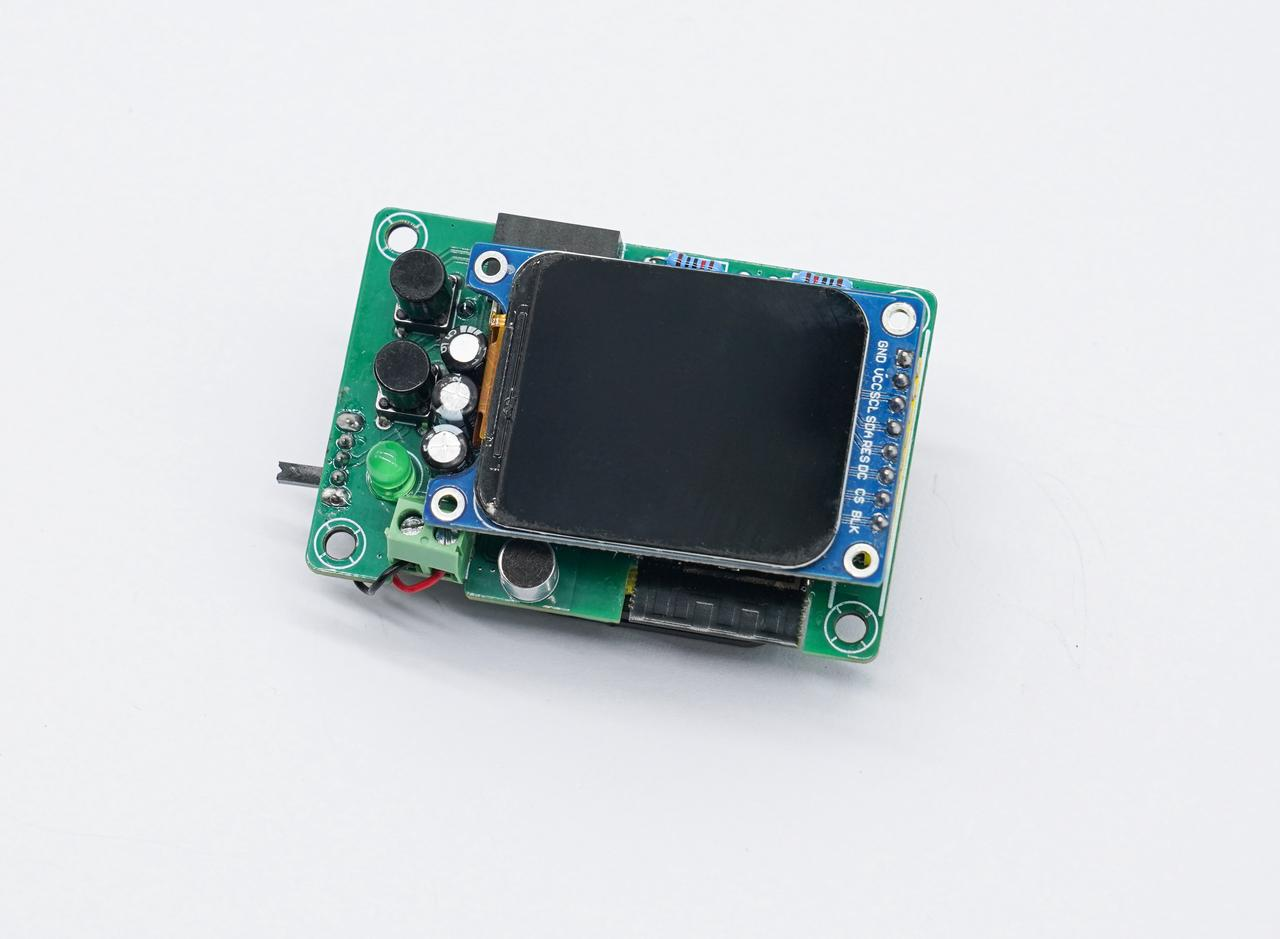

硬件
硬件全开源、基本全插件。
该项目在硬件上，除主控外，元器件全插件，方便焊接入门与练习。
焊接顺序表
| 焊接顺序 | 器件名称 | 器件参数 | 位号 | 数量 | 备注 |
|---|---|---|---|---|---|
| 1 | 主控 | SMD LC-OPEN-SF32LB52-MOD-N16R8 | U7 | 1 | |
| 2 | 插件电阻 | 10kΩ 1/4W | R2、R5、R3、R4、R6、R9 | 6 | |
| 3 | 插件电阻 | 2.7kΩ 1/4W | R11、R10、R1 | 3 | |
| 3 | 瓷片电容 | 100nF | C5、C2 | 2 | |
| 4 | 瓷片电容 | 10nF | U4 | 1 | |
| 4 | DIP-8芯片座 | DIP-8 | - | 1 | 焊接在音频功放芯片处，注意方向 |
| 5 | 音频功放芯片 | LM4871N | U4 | 1 | 先焊接 DIP-8 芯片座再装芯片到座子 |
| 6 | 麦克风 | GMI6050P-36db | MIC1 | 1 | 注意正负极引脚区分[1] |
| 7 | 弯插排母 | PM254-2-05-W-8.5 | H2 | 1 | |
| 8 | 喇叭接口 | 2P 3.81mm 绿色 | H1 | 1 | |
| 9 | LED灯 | 插件 P=5mm 绿色 | U5 | 1 | 注意正负极引脚区分[1] |
| 10 | 按键 | ZX-QC66-8.5CJ | U2、U1 | 2 | |
| 11 | 铝电解电容 | 1uF | C1,C3 | 2 | 注意正负极引脚区分[1] |
| 12 | 铝电解电容 | 22uF | C4 | 1 | 注意正负极引脚区分[1] |
| 13 | 屏幕排母接口 | 1x8P 2.54mm 直插 | U3 | 1 | |
| 14 | 滑动开关 | SK12D07VG5 | SW1 | 1 | |
| 15 | 电池盒 | CR123A 3.7V | BAT1 | 1 |
 |  |
|---|---|
软件
软件开源地址：https://github.com/78/xiaozhi-sf32
