Android 13 系统使用

准备工作

开始前你需要做一些准备工作，以确保后续内容的顺利进行，我把它们罗列如下：

• 需要一台电脑、一根 12V-2A DC 电源适配器、一根 type-c 数据线。
• 电脑需安装ADB、串口调试工具
• 泰山派 1F 金手指核心板焊接上 DDR 和 EMMC，本文是 2+16G 版本。
• 泰山派 1F 金手指核心板需烧录对应的 Android 系统固件，本文对应章节如无说明，则默认使用 tspi-1f-android13-hdmi-20251203.img 。
• 一块全功能验证板或自行设计的功能板。本文以 泰山派1F-全功能验证板作为案例。

ADB调试工具

进入网盘的【开发工具】目录，下载 platform-tools_r33.0.3-windows.zip 压缩包。

终端工具

进入网盘的【开发工具】目录，下载 MobaXterm_Portable_v20.3.zip 压缩包。

Android 系统固件下载

进入网盘的【系统镜像 / android13】目录，下载 tspi-1f-android13-hdmi-20251203.img 镜像。

板子上电

全功能验证板使用的是 12V-2A 的 DC电源插座，参数：内径:2mm 外径:5.9mm

对应电源适配器要求：电压：12V ，电流：2A

将核心板安装好后，接入电源到DC座即可上电。如无异常，则系统正常启动，RGB灯开始亮灯并不断变换颜色。

ADB 调试

我们常用的调试方式有两种方式分别是串口调试与 ADB 调试，当然 adb 中我们还可以通过网络进行调试，我们这里只介绍 usb 这种方式。

需要准备

• ADB调试工具：进入网盘的【开发工具】目录，下载 platform-tools_r33.0.3-windows.zip 压缩包。
• 终端工具：进入网盘的【开发工具】目录，下载 MobaXterm_Portable_v20.3.zip 压缩包。
• 一根 TYPE-C 数据线。

使用步骤：

Type-c 线一端接电脑，另一端接底板的 OTG TYPE-C 接口。并确保 泰山派1F 正常进入系统。

确保电脑设备管理器中能识别到了 ADB 设备。

如无法识别，请参照文档 ADB安装与使用教程 安装 ADB 工具。

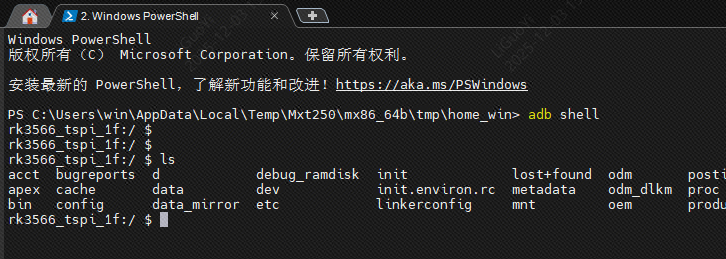

再打开 windows 运行 cmd 命令，输入 adb shell 就可以开始你的调试操作了。

串口调试

我们常用的调试方式有两种方式分别是串口调试与 ADB 调试，现在介绍串口调试。

需要准备

• 终端工具：进入网盘的【开发工具】目录，下载 MobaXterm_Portable_v20.3.zip 压缩包。
• 一个USB to TTL工具，比如 CH340 等。

RK3566 的调试端口 UART2_RX_M0 与 UART2_TX_M0 通过底板的 3Pin 2.54mm排针引出，接线是只需接 TX，RX，GND 三根线即可，需注意底板 TX 对工具 RX，底板 RX 对工具 TX。

打开终端工具，设置串口通信。

调试串口的波特率为 1500000 ，8位数据位，1位停止位，无校验位。

图中的 Serial port 是串口端口号，请自行根据电脑识别情况选择，不是必须完全跟图中一样。

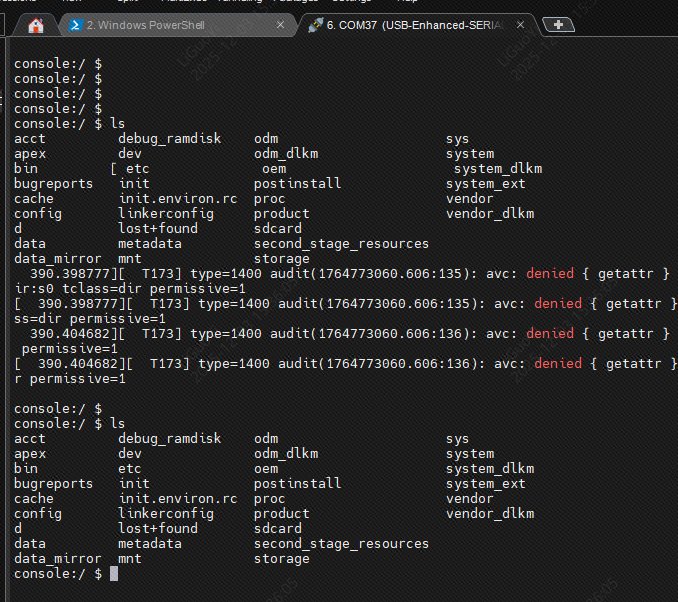

链接成功狂敲回车，当然你也可以在里面运行 linux 相关命令。

HDMI 屏幕显示

烧录 tspi-1f-android13-hdmi-20251203.img 固件。

将屏幕的 HDMI 线接入板子的 HDMI 接口。

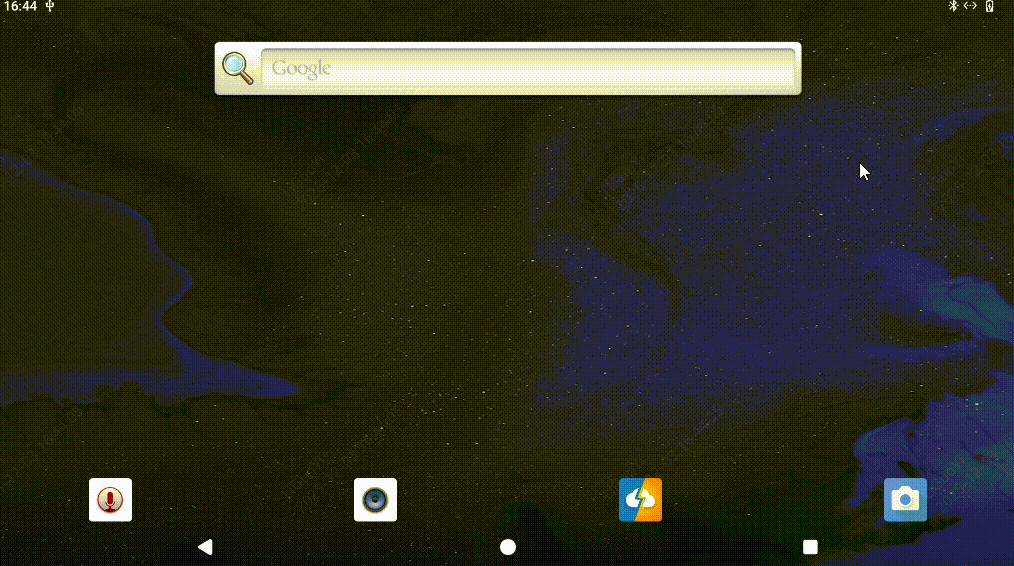

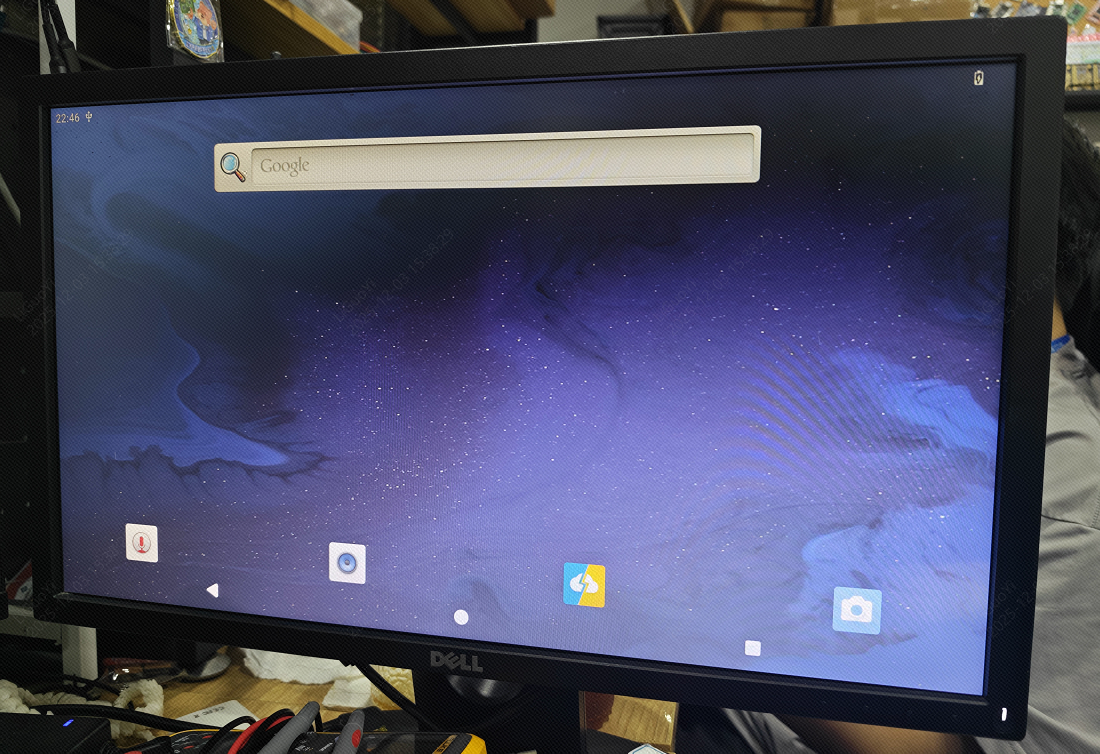

上电效果如下：

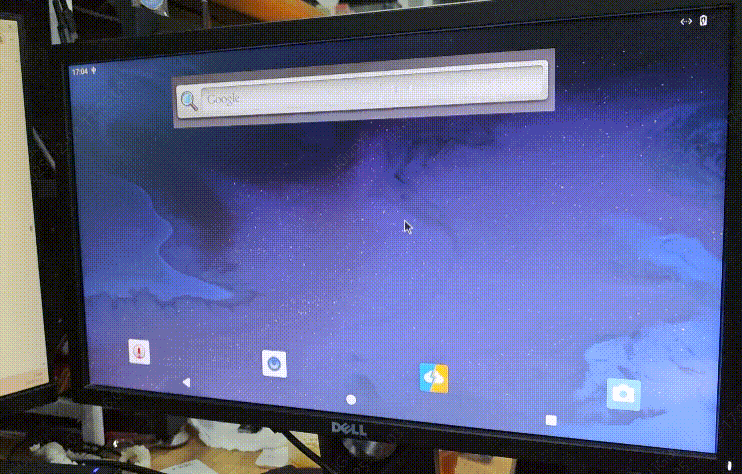

支持 VGA 转 HDMI 接口。

EDP 屏幕显示

烧录 tspi-1f-android13-edp-20251203.img 固件。

使用的屏幕：

未调试无电容触摸

接口与接法：

该屏幕并没有一比一完全匹配底板的线序，需要手动调整屏幕线材的线序适配底板LVDS接口线序，同时该屏幕背光电源支持3.3~12V，需要在底板右上角的 H7 排针处使用跳帽短接 VCC_LVDS/EDP 和 3V3 电源才有背光亮。

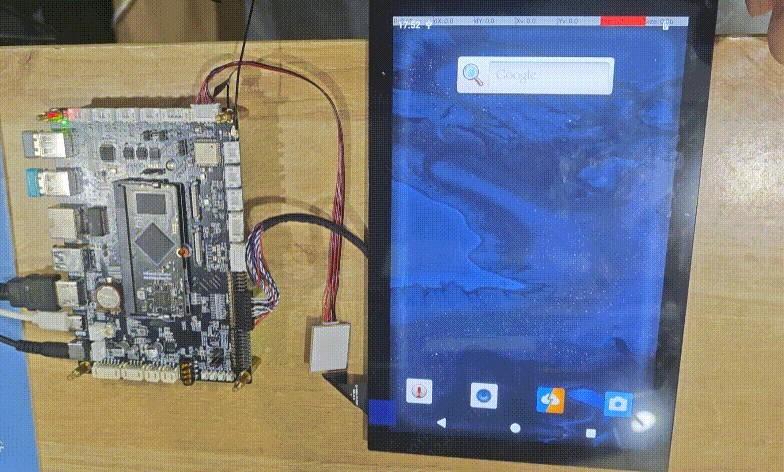

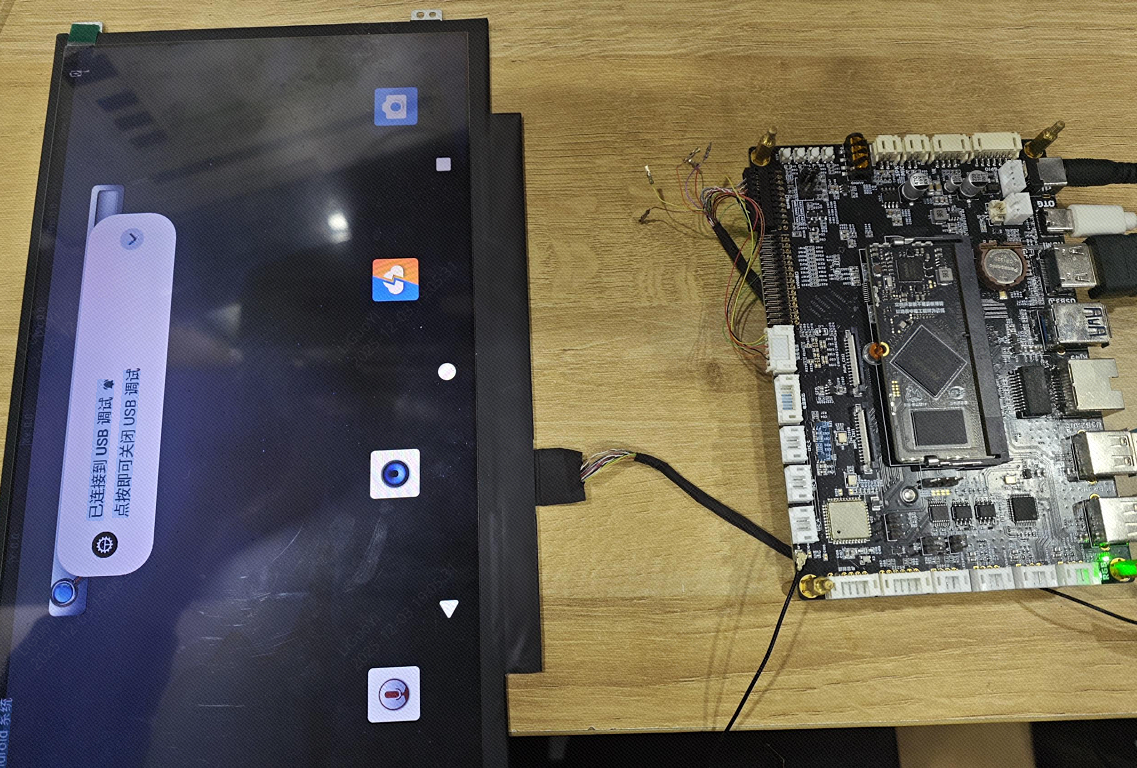

实现效果

该屏幕并没有一比一完全匹配底板的线序，需要手动调整屏幕线材的线序适配底板LVDS接口线序，同时该屏幕背光电源支持3.3~12V，需要在底板右上角的 H7 排针处使用跳帽短接 VCC_LVDS/EDP 和 3V3 电源才有背光亮。

MIPI 屏幕显示

烧录 tspi-1f-android13-mipi-20251203.img 固件。

使用的屏幕：

接口与接法：

屏幕线序无需调整可以直连。但无法连接触摸。

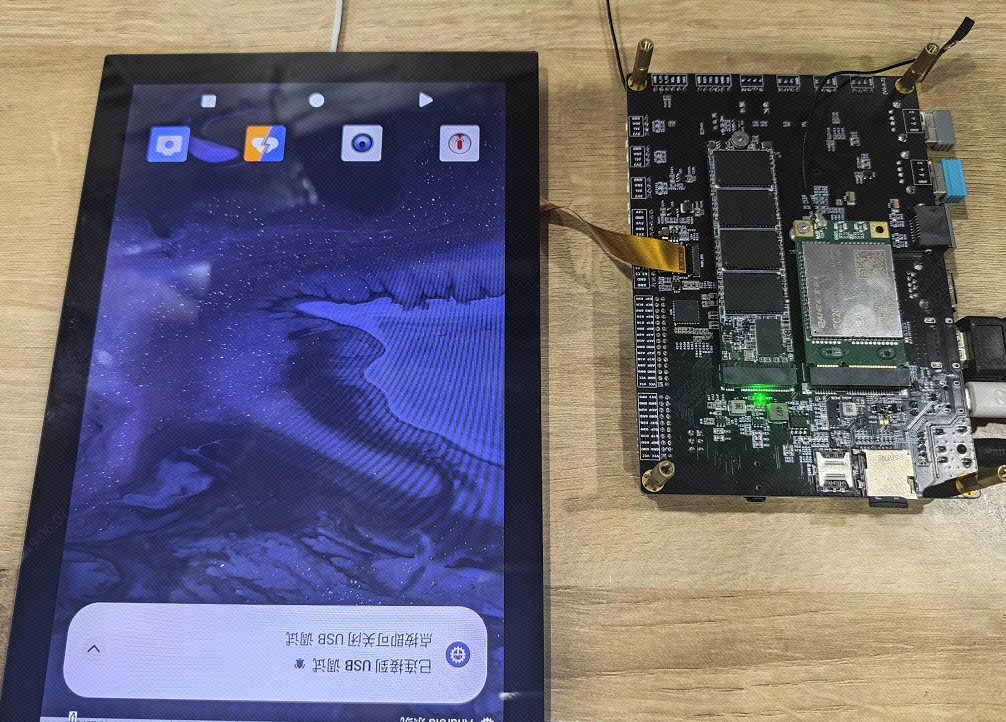

实现效果

LVDS 屏幕与电容触摸接口

烧录 tspi-1f-buildroot-lvds-20251202.img 固件。

屏幕参数与购买地址：

连接方法：

该屏幕并没有一比一完全匹配底板的线序，需要手动调整屏幕线材的线序适配底板LVDS接口线序，同时该屏幕背光电源支持3.3~12V，需要在底板右上角的 H7 排针处使用跳帽短接 VCC_LVDS/EDP 和 3V3 电源才有背光亮。

实现效果

如果没有屏幕显示 UI，那可以通过查看中断数据的方式确定触摸效果：

# 查看当前触摸接口的中断
cat /proc/bus/input/devices

效果：

确定了是哪一个中断号后，通过下面命令查看触摸效果：

比如我是中断2

evtest /dev/input/event2

串口日志效果：

root@RK356X:/# evtest /dev/input/event2
Input driver version is 1.0.1
Input device ID: bus 0x18 vendor 0xdead product 0xbeef version 0x28bb
Input device name: "goodix-ts"
Supported events:
  Event type 0 (EV_SYN)
  Event type 1 (EV_KEY)
    Event code 330 (BTN_TOUCH)
  Event type 3 (EV_ABS)
    Event code 0 (ABS_X)
      Value      0
      Min        0
      Max      800
    Event code 1 (ABS_Y)
      Value      0
      Min        0
      Max     1280
    Event code 47 (ABS_MT_SLOT)
      Value      0
      Min        0
      Max       15
    Event code 48 (ABS_MT_TOUCH_MAJOR)
      Value      0
      Min        0
      Max      255
    Event code 50 (ABS_MT_WIDTH_MAJOR)
      Value      0
      Min        0
      Max      255
    Event code 53 (ABS_MT_POSITION_X)
      Value      0
      Min        0
      Max      800
    Event code 54 (ABS_MT_POSITION_Y)
      Value      0
      Min        0
      Max     1280
    Event code 57 (ABS_MT_TRACKING_ID)
      Value      0
      Min        0
      Max      255
Properties:
  Property type 1 (INPUT_PROP_DIRECT)
Testing ... (interrupt to exit)
Event: time 1764713844.309206, type 3 (EV_ABS), code 57 (ABS_MT_TRACKING_ID), value 0
Event: time 1764713844.309206, type 3 (EV_ABS), code 53 (ABS_MT_POSITION_X), value 461
Event: time 1764713844.309206, type 3 (EV_ABS), code 54 (ABS_MT_POSITION_Y), value 442
Event: time 1764713844.309206, type 3 (EV_ABS), code 48 (ABS_MT_TOUCH_MAJOR), value 22
Event: time 1764713844.309206, type 3 (EV_ABS), code 50 (ABS_MT_WIDTH_MAJOR), value 22
Event: time 1764713844.309206, -------------- SYN_REPORT ------------
Event: time 1764713844.426706, type 3 (EV_ABS), code 53 (ABS_MT_POSITION_X), value 466
Event: time 1764713844.426706, type 3 (EV_ABS), code 54 (ABS_MT_POSITION_Y), value 440
Event: time 1764713844.426706, -------------- SYN_REPORT ------------
Event: time 1764713844.455570, type 3 (EV_ABS), code 53 (ABS_MT_POSITION_X), value 473
Event: time 1764713844.455570, type 3 (EV_ABS), code 54 (ABS_MT_POSITION_Y), value 433
Event: time 1764713844.455570, -------------- SYN_REPORT ------------
Event: time 1764713844.485134, type 3 (EV_ABS), code 57 (ABS_MT_TRACKING_ID), value -1
Event: time 1764713844.485134, -------------- SYN_REPORT ------------

网口上网

网口位置：

将网线接入底板的 RJ45 网口上。观察 RJ45 接口上是否有黄灯闪烁，闪烁说明连接正常。

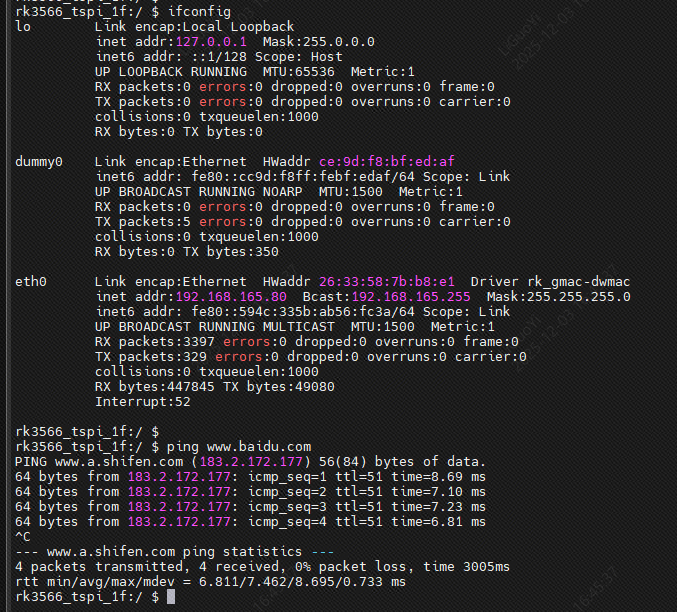

接好后，通过 ifconfig 查看网口端口 eth0 的情况，识别出 IP 地址后可以 ping 一个网址进行测试。

WIFI 上网

4G 上网

使用 mini PCIE 接口，在底板上该接口仅适配 EC20，没有其他功能。

模块参数

• 型号：EC20CEHDLG-MINIPCIE-C
• 接口类型：Mini PCIe
• 立创商城编号：C2916192
• 立创商城购买链接：EC20-4G模块(Mini PCIe接口)

接口与接法：

模块需要接好天线。

特别注意：SIM卡必须是4G网络制式的卡，并且已经开通了数据流量功能，否则无法上网。

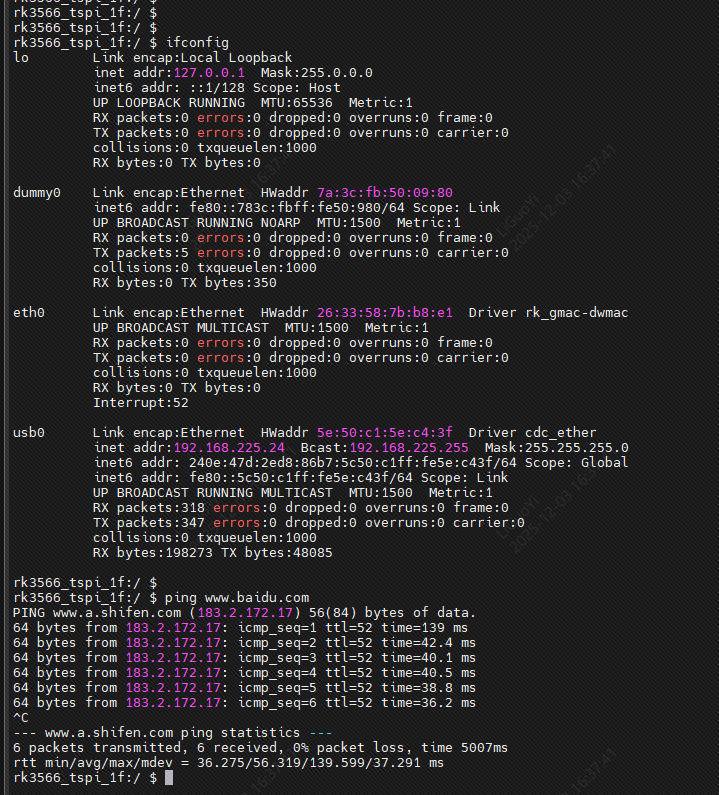

通过 ifconfig 查看是否识别到端口 usb0 ，再使用 ping 测试效果：

如果发现没有 usb0 而是 wwan0 接口，则需要检查并切换 EC20 的工作模式：

# 进入串口界面
microcom -s 115200 /dev/ttyUSB2

# 查询
AT+QCFG="usbnet"?

# 输出如 +QCFG: "usbnet",1 ：则当前是QMI，可以直接退出，（CTRL+A）然后按q回车退出。
# 如果不是 QMI（比如 0 ECM, 2 MBIM），建议切到 QMI（1）

# 发送设置命令
AT+QCFG="usbnet",1

完成后重启核心板系统。重启后使用移远的上网方式进行上网，运行下面的命令：

quectel-CM -s cmnet &

然后再尝试 ping 网络即可。

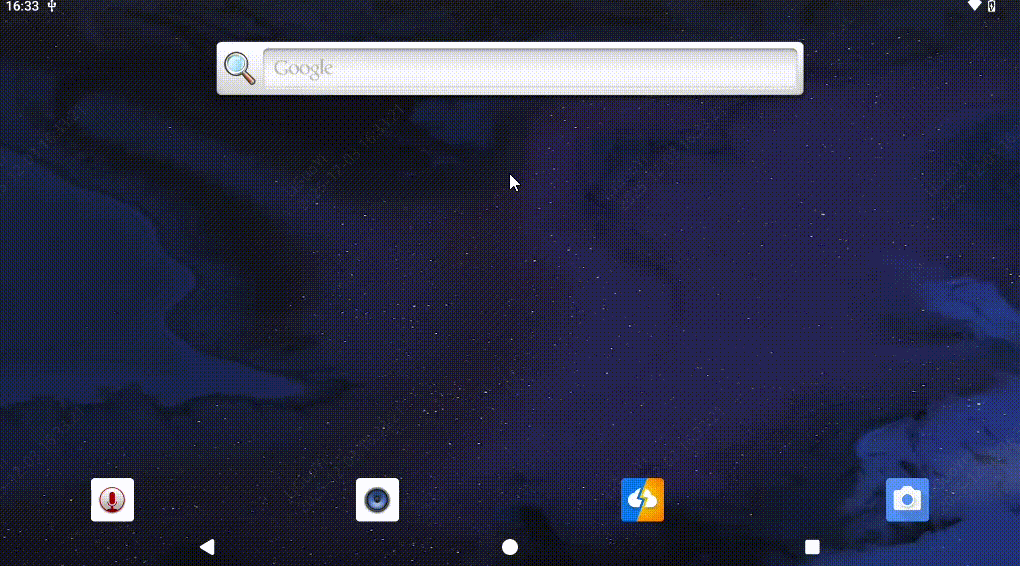

下方是UI操作：

关闭了 WIFI， 测试 4G 模块的网络功能。

蓝牙通信

USB 使用

全功能底板上有 5 个 USB2.0 接口，1 个 USB3.0 接口。其中有 3 个 USB2.0 是使用的 PH2.0-4P 作为接口。

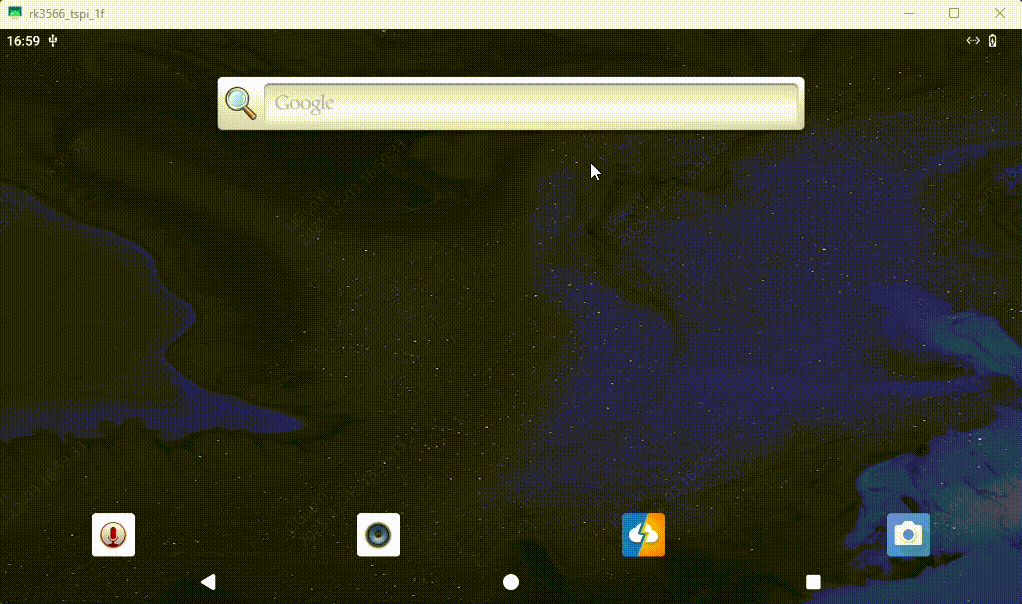

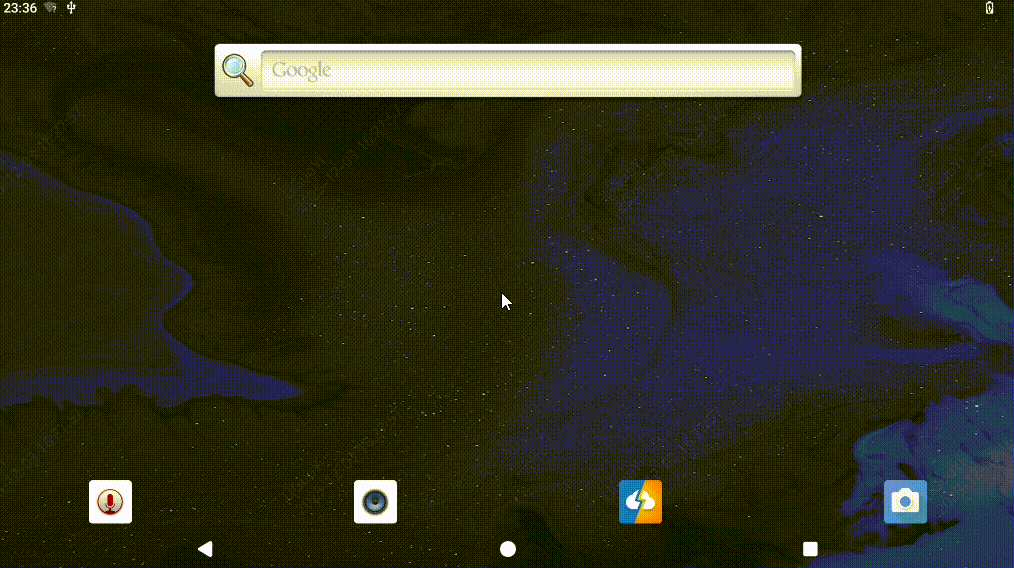

连接鼠标 / 键盘

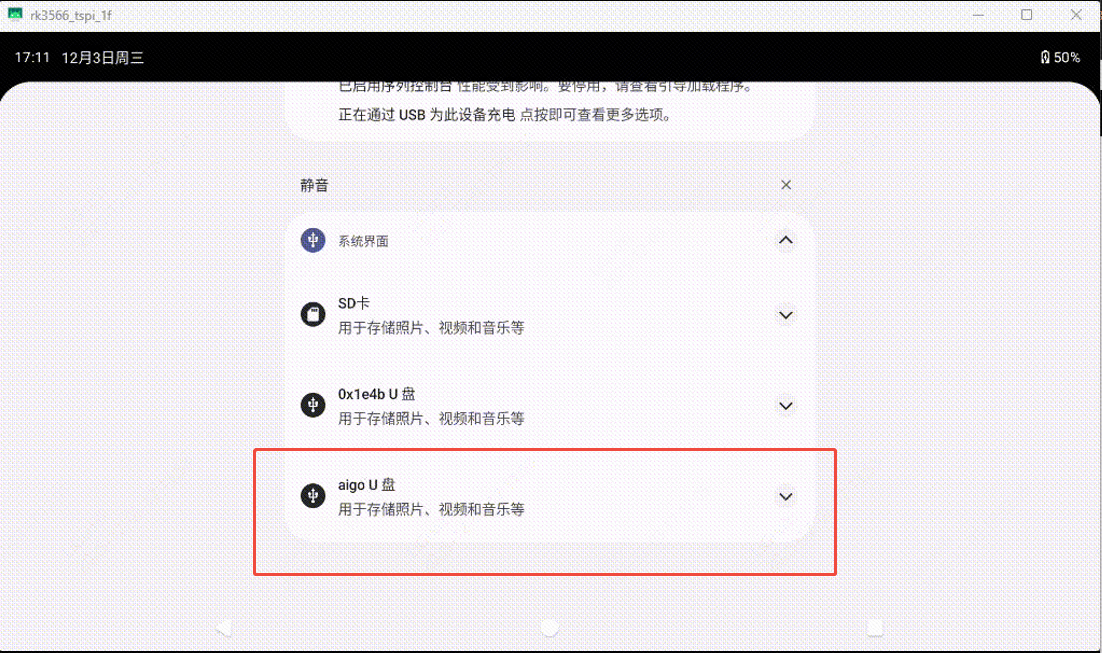

连接 U 盘

可以在默认挂载路径中查看，通常是挂载到 storage/ 下，例如我在 storage/34D5-AAE3 中看到U盘中的内容：

rk3566_tspi_1f:/ $ ls storage/34D5-AAE3/
Alarms      DCIM       Download  Movies  Notifications  Podcasts    Ringtones                    camera_engine_rkaiq_rk3576_arm64      leds-test.dtbo
Audiobooks  Documents  LOST.DIR  Music   Pictures       Recordings  System\ Volume\ Information  camera_engine_rkaiq_rk3576_arm64.deb  tspi-3m-rk3576.dtb
rk3566_tspi_1f:/ $

MicroSD卡使用

卡槽位置与接法：

可以在默认挂载路径中查看，通常是挂载到 storage/ 下，例如我在 storage/A4A0-1E1C 中看到 SD 卡中的内容：

rk3566_tspi_1f:/ $ ls storage/
86C1-1111  A4A0-1E1C  emulated  self
rk3566_tspi_1f:/ $ ls storage/A4A0-1E1C/
11.wav     Alarms   Audiobooks  Documents  EIDE-Project.code-workspace  Movies  Notifications  Podcasts    Ringtones                    Yygjjjj
12314.txt  Android  DCIM        Download   LOST.DIR                     Music   Pictures       Recordings  System\ Volume\ Information  eh.mp3
rk3566_tspi_1f:/ $

M.2 接口

使用 M.2接口的搭配 M2 NVMe 协议的固态硬盘 进行测试。

接口与接法：

可以在默认挂载路径中查看，通常是挂载到 storage/ 下，例如我在 storage/86C1-1111 中看到固态硬盘中的内容：

rk3566_tspi_1f:/ $ ls storage/
86C1-1111  A4A0-1E1C  emulated  self
rk3566_tspi_1f:/ $ ls storage/86C1-1111/
Alarms  Android  Audiobooks  DCIM  Documents  Download  LOST.DIR  Movies  Music  Notifications  Pictures  Podcasts  Recordings  Ringtones  程佳佳-山楂树之恋.mp3
rk3566_tspi_1f:/ $

喇叭与耳机

喇叭和耳机可以实现自动切换音频链路，没有接耳机但接了喇叭的时候是喇叭输出音频；接了耳机的时候是耳机输出音频喇叭不输出音频。

接口位置：上方耳机下方喇叭

喇叭不分正负

MIC 麦克风收音

接口与接法：

因首发开源版本MIC有硬件问题：MIC的正负搞反了。所以在这里，虽然硬件工程上是上正下负，实际却要接上负下正；

红外接收

使用市场上常用的红外接收头模块测试。

接口与接法：

使用以下命令启动红外接收数据输出到串口日志中：

echo 1 > sys/module/rockchip_pwm_remotectl/parameters/code_print

效果：

root@RK356X:/# echo 1 > sys/module/rockchip_pwm_remotectl/parameters/code_print
root@RK356X:/#
root@RK356X:/# [   37.337275] USERCODE=0x281
[   37.364323] RMC_GETDATA=f8
[   39.166781] USERCODE=0x281
[   39.193915] RMC_GETDATA=f8
[   40.376557] USERCODE=0x281
[   40.403684] RMC_GETDATA=f9
[   41.106380] USERCODE=0x281
[   41.133511] RMC_GETDATA=fb
[   41.686225] USERCODE=0x281
[   41.713353] RMC_GETDATA=fc
[   42.126082] USERCODE=0x281
[   42.153215] RMC_GETDATA=fa
[   42.545983] USERCODE=0x281
[   42.573126] RMC_GETDATA=fa
^C
root@RK356X:/#

232 与 485 串口

接口与接法：

U4 表示串口4，U3表示串口3，以此类推。

首次发布版本中存在硬件串口冲突，同一镜像内，只能选择使用一个串口3。即串口3要用于232，那么485的串口3就无法使用；串口3要用于485，那么232的串口3就无法使用；

列举当前有什么串口可用：

ls /dev/ttyS*

查看串口接收情况命令：

# 查看串口0
cat /dev/ttyS0

# 查看串口3
cat /dev/ttyS3

# 查看串口4
cat /dev/ttyS4

通过串口发送数据命令：

# 使用串口0发送字符串string test
echo "string test" > /dev/ttyS0

查看波特率命令：

# 查看串口0波特率
stty -F /dev/ttyS0

设置波特率命令（需要权限）：

# 设置串口 0 波特率为 115200
stty -F /dev/ttyS0 115200

测试情况：

232

接 232 时，另一端也必须是 232 的串口信号，需要 TX 和 RX 交叉连接，并且连接GND。

485

连接 485 时，另一端也必须是 485 的串口信号，485 的 A 和 B 无需交叉连接。

I2C 接口

接口与接法：

首发开源版本存在资源冲突，目前 SDK 中两个 I2C2 只能用 I2C_B 这个接口。

I2C_A	I2C_B	I2C_C
GND - SDA2_M0 - SCL2_M0 - 3V3	GND - SDA2_M1 - SCL2_M1 - 3V3	GND - SDA4 - SCL4 - 3V3

搜索是否有 I2C 设备

ls /dev/i2c-*
# 或
i2cdetect -l

效果：

root@RK356X:/# ls /dev/i2c-*
/dev/i2c-0  /dev/i2c-2  /dev/i2c-4  /dev/i2c-5  /dev/i2c-6
root@RK356X:/#
root@RK356X:/# i2cdetect -l
i2c-6   i2c             DesignWare HDMI                         I2C adapter
i2c-4   i2c             rk3x-i2c                                I2C adapter
i2c-2   i2c             rk3x-i2c                                I2C adapter
i2c-0   i2c             rk3x-i2c                                I2C adapter
i2c-5   i2c             rk3x-i2c                                I2C adapter

扫描对应 I2C 总线上有什么设备

例如扫描 I2C4 上是否有设备

i2cdetect -a 4

效果：

我在 I2C4 接口上接入了一个 SHT20 温湿度传感器，读取到其 I2C 地址为 0x40。

root@RK356X:/# i2cdetect -a 4
WARNING! This program can confuse your I2C bus, cause data loss and worse!
I will probe file /dev/i2c-4.
I will probe address range 0x00-0x7f.
Continue? [Y/n] y
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: 40 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

读取单个寄存器

格式：

i2cget -f -y <总线号> <设备地址> <寄存器地址> [模式]

参数说明：

• -f：强制访问（忽略权限）
• -y：跳过确认提示
• 模式：b（字节）、w（字）、i（I2C块）

示例：

root@RK356X:/# i2cget -f -y 4 0x40 0xe7 b
0x3a

描述：在 I2C4 上，向 0x40 的 I2C 设备中的 0xe7 地址发送寄存器读取命令，格式是字节。

写入单个寄存器

格式：

i2cset -f -y <总线号> <设备地址> <寄存器地址> <值> [模式]

示例：

root@RK356X:/# i2cset -f -y 4 0x40 0xe6 0x01 b # 向0x40设备0xe6寄存器写入0x01
root@RK356X:/# i2cget -f -y 4 0x40 0xe7 b # 读取验证（SHT20设备特性）
0x01

描述：在 I2C4 上，向 0x40 的 I2C 设备中的 0xe6 地址写入 0x01 数据，格式是字节。

其中，0xe6 在 SHT20 中是用户可以写入的地址，0xe7 为读取地址，上面的示例中通过 i2cset 写入 0x01 数据，再使用 i2cget 读出来发现确实更改为了 0x01。

同时读写多个数据

格式：

i2ctransfer -f -y <总线号> w<n>@<地址> <数据> r<m>

例如：

i2ctransfer -f -y 4 w2@0x40 0xe6 0x02 r1

参数说明：

参数	说明
i2ctransfer	I2C 多消息传输工具，支持组合读写操作
-f	强制访问设备（忽略权限或驱动占用）
-y	跳过交互确认（自动执行命令）
4	I2C 总线编号（通过 i2cdetect -l 确认）
w2@0x40	w表示写操作：向地址 0x40 的设备写入 2 字节数据
0xe6 0x02	写入的 2 字节数据： - 0xe6：寄存器地址 - 0x02：写入值
r1	r表示读操作：从设备读取 1 字节数据

在 sht20 传感器上的效果：

root@RK356X:/# i2ctransfer -f -y 4 w2@0x40 0xe6 0x02 r1
0x02

描述：向 I2C4 上的 0x40 地址的设备，发送 2 个命令，第一个数据是寄存器地址0xe6，第二个数据是数据0x02，然后返回出读取的 1 个数据。

GPIO 接口

在使用GPIO前，需要了解以下内容：

RK3566 的GPIO编号计算规则

RK3566 的 GPIO 采用 Bank-Group-Pin 三级结构：

• Bank：0-4（共5组，每组32引脚）
• Group：A/B/C/D（每组8个引脚，对应0-7）
• Pin：0-7（物理引脚编号）

计算公式

GPIO全局编号 = Bank × 32 + Group编号 × 8 + Pin编号

（Group编号：A=0, B=1, C=2, D=3）

示例计算

例如 GPIO0_C6，则0 = Bank，C = Group，6 = Pin

接口与接法：

引脚名称	Bank	Group	Pin	计算过程	GPIO编号
GPIO3_A6	3	0	6	3×32 + 0×8 +6 = 102	102
GPIO3_C6	3	2	6	3×32 + 2×8 +6 = 118	118
GPIO3_D0	3	3	0	3×32 + 3×8 +0 = 120	120
GPIO0_C7	0	2	7	0×32 + 2×8 +7 = 23	23
GPIO0_C6	0	2	6	0×32 + 2×8 +6 = 22	22

基本操作（以GPIO0_C6为例）

# 导出GPIO
echo 22 > /sys/class/gpio/export

# 设置方向（输入/输出）
echo in  > /sys/class/gpio/gpio22/direction  # 输入模式
echo out > /sys/class/gpio/gpio22/direction  # 输出模式

# 写入电平
echo 1   > /sys/class/gpio/gpio22/value      # 高电平
echo 0   > /sys/class/gpio/gpio22/value      # 低电平

# 读取电平
cat /sys/class/gpio/gpio22/value

# 释放资源
echo 22 > /sys/class/gpio/unexport

摄像头

板载了两个 MIPI CSI 摄像头接口。SDK默认使用 OV5695 作为设备驱动。接口与接法：

RTC 实时时钟

板载了一个型号为 HYM8563S 的 RTC 时钟。使用时需要接入电池，底板上有两个电池接口：

测试方法：

# 查看RTC0的时间
hwclock --show --rtc=/dev/rtc0

# 查看系统时间
date

# 写入系统时间
date -s "2025-12-02 19:00:00"

# 将系统时间写入硬件时钟，并指定硬件时钟设备为 /dev/rtc0
hwclock --systohc --rtc=/dev/rtc0

设置时间说明

只能基于SDK编译的时间，往后设置时间，不能往前设置时间。

测试结果：

root@RK356X:/# hwclock --show --rtc=/dev/rtc0 #查看RTC时间
Tue Dec  2 19:06:11 2025  0.000000 seconds
root@RK356X:/# date #查看系统时间
Wed Dec  3 03:06:14 CST 2025
root@RK356X:/# date -s "2025-12-02 19:00:00" #设置系统时间
Tue Dec  2 19:00:00 CST 2025
root@RK356X:/# hwclock --systohc --rtc=/dev/rtc0 #将系统时间写入硬件RTC
root@RK356X:/# reboot #重启
root@RK356X:/#
PS C:\Users\win\AppData\Local\Temp\Mxt250\mx86_64b\tmp\home_win> adb shell
root@RK356X:/# hwclock --show --rtc=/dev/rtc0 #查看RTC时间
Tue Dec  2 19:00:38 2025  0.000000 seconds
root@RK356X:/# date #查看系统时间
Wed Dec  3 03:00:42 CST 2025 #CST时区为中国标准时间：China Standard Time UT+8:00，默认+8小时
root@RK356X:/#

修改时区方法

# 查看当前时区
cat /etc/timezone

# 修改时区
vi /etc/timezone

将里面的内容删掉，改为 Asia/Shanghai

所有时区可到/usr/share/zoneinfo下查看。

root@RK356X:/# cd /usr/share/zoneinfo
root@RK356X:/usr/share/zoneinfo# ls
Africa      Canada   Factory    Iceland    MST7MDT   ROC        Zulu
America     Chile    GB         Indian     Mexico    ROK        iso3166.tab
Antarctica  Cuba     GB-Eire    Iran       NZ        Singapore  posix
Arctic      EET      GMT        Israel     NZ-CHAT   Turkey     right
Asia        EST      GMT+0      Jamaica    Navajo    UCT        zone.tab
Atlantic    EST5EDT  GMT-0      Japan      PRC       US         zone1970.tab
Australia   Egypt    GMT0       Kwajalein  PST8PDT   UTC
Brazil      Eire     Greenwich  Libya      Pacific   Universal
CET         Etc      HST        MET        Poland    W-SU
CST6CDT     Europe   Hongkong   MST        Portugal  WET
root@RK356X:/usr/share/zoneinfo# cd Asia/
root@RK356X:/usr/share/zoneinfo/Asia# ls
Aden        Chongqing    Jerusalem     Novokuznetsk   Tbilisi
Almaty      Chungking    Kabul         Novosibirsk    Tehran
Amman       Colombo      Kamchatka     Omsk           Tel_Aviv
Anadyr      Dacca        Karachi       Oral           Thimbu
Aqtau       Damascus     Kashgar       Phnom_Penh     Thimphu
Aqtobe      Dhaka        Kathmandu     Pontianak      Tokyo
Ashgabat    Dili         Katmandu      Pyongyang      Tomsk
Ashkhabad   Dubai        Khandyga      Qatar          Ujung_Pandang
Atyrau      Dushanbe     Kolkata       Qyzylorda      Ulaanbaatar
Baghdad     Famagusta    Krasnoyarsk   Rangoon        Ulan_Bator
Bahrain     Gaza         Kuala_Lumpur  Riyadh         Urumqi
Baku        Harbin       Kuching       Saigon         Ust-Nera
Bangkok     Hebron       Kuwait        Sakhalin       Vientiane
Barnaul     Ho_Chi_Minh  Macao         Samarkand      Vladivostok
Beirut      Hong_Kong    Macau         Seoul          Yakutsk
Bishkek     Hovd         Magadan       Shanghai       Yangon
Brunei      Irkutsk      Makassar      Singapore      Yekaterinburg
Calcutta    Istanbul     Manila        Srednekolymsk  Yerevan
Chita       Jakarta      Muscat        Taipei
Choibalsan  Jayapura     Nicosia       Tashkent
root@RK356X:/usr/share/zoneinfo/Asia#
