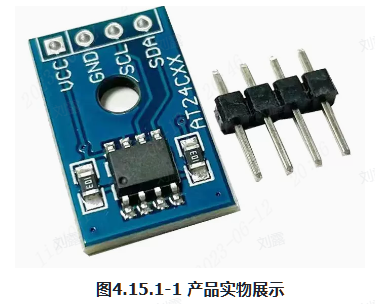

AT24C02 EEPROM存储器
模块来源
采购链接：
https://detail.tmall.com/item.htm?abbucket=0&id=698591628199&ns=1&spm=a21n57.1.0.0.7edf523co7QMUt
资料：
https://pan.baidu.com/s/1MotE_ffwvoBPeFRveZ6rIw
提取码：6666
规格参数
工作电压：1.8V-5.5V
工作电流：最大3mA
通信接口：IIC
内存：2048位
时钟速度：5V时最大1000Khz，其余为400Khz
移植过程
我们的目标是在立创开发板GD32E230C8T6上能够存储数据掉电不丢失的功能。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。
查看资料

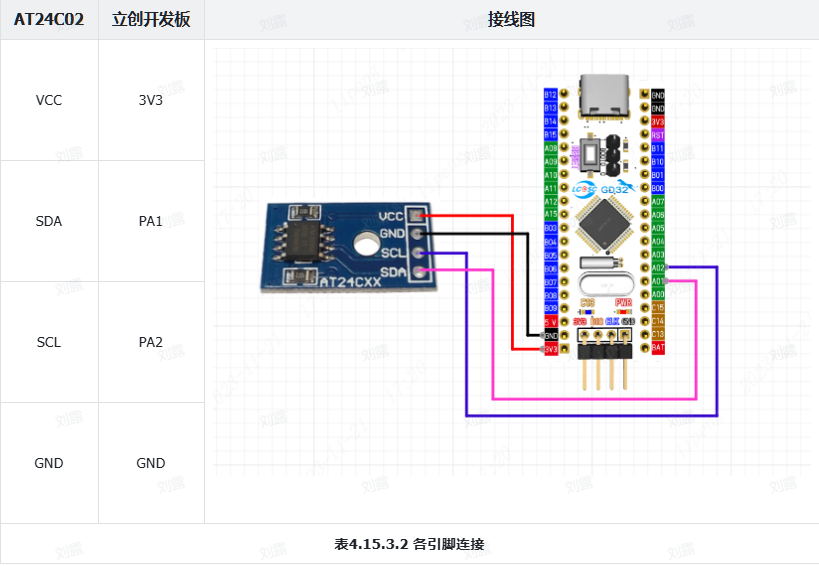

引脚选择
移植至工程
移植步骤中的导入.c和.h文件与上一节相同，只是将.c和.h文件更改为bsp_at24c02.c与bsp_at24c02.h。移植完成后面修改相关代码。
详细可见【TTP224触摸传感器】中的移植至工程目录。这里不再过多讲述。移植完成后面修改相关代码。
工程参考入门手册工程模板
在文件bsp_at24c02.c中，编写如下代码。
c
/******************************************************************************
* 测试硬件：立创开发板·GD32E230C8T6 使用主频72Mhz 晶振8Mhz
* 版 本 号: V1.0
* 修改作者: www.lckfb.com
* 修改日期: 2023年11月02日
* 功能介绍:
*****************************************************************************
* 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：club.szlcsc.com
* 其余模块移植手册：【立创·GD32E230C8T6开发板】模块移植手册
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
******************************************************************************/
#include "bsp_at24c02.h"
#include "bsp_usart.h"
#include "stdio.h"
#include "systick.h"
// SLAVE ADDRESS+W为0xA0，SLAVE ADDRESS+R为0xA1
#define AT24C02_ADDRESS_READ 0xA0
#define AT24C02_ADDRESS_WRITE 0xA1
/******************************************************************
* 函 数 名 称：AT24C02_GPIO_Init
* 函 数 说 明：AT24C02的引脚初始化
* 函 数 形 参：无
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void AT24C02_GPIO_Init(void)
{
/* 使能时钟 */
rcu_periph_clock_enable(RCU_SCL);
rcu_periph_clock_enable(RCU_SDA);
/* 配置SCL为输出模式 */
gpio_mode_set(PORT_SCL,GPIO_MODE_OUTPUT,GPIO_PUPD_PULLUP,GPIO_SCL);
/* 配置为推挽输出 50MHZ */
gpio_output_options_set(PORT_SCL,GPIO_OTYPE_OD,GPIO_OSPEED_50MHZ,GPIO_SCL);
/* 配置SDA为输出模式 */
gpio_mode_set(PORT_SDA,GPIO_MODE_OUTPUT,GPIO_PUPD_PULLUP,GPIO_SDA);
/* 配置为推挽输出 50MHZ */
gpio_output_options_set(PORT_SDA,GPIO_OTYPE_OD,GPIO_OSPEED_50MHZ,GPIO_SDA);
}
/******************************************************************
* 函 数 名 称：IIC_Start
* 函 数 说 明：IIC起始时序
* 函 数 形 参：无
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void IIC_Start(void)
{
SDA_OUT();
SDA(1);
delay_us(5);
SCL(1);
delay_us(5);
SDA(0);
delay_us(5);
SCL(0);
delay_us(5);
}
/******************************************************************
* 函 数 名 称：IIC_Stop
* 函 数 说 明：IIC停止信号
* 函 数 形 参：无
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void IIC_Stop(void)
{
SDA_OUT();
SCL(0);
SDA(0);
SCL(1);
delay_us(5);
SDA(1);
delay_us(5);
}
/******************************************************************
* 函 数 名 称：IIC_Send_Ack
* 函 数 说 明：主机发送应答或者非应答信号
* 函 数 形 参：0发送应答 1发送非应答
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void IIC_Send_Ack(unsigned char ack)
{
SDA_OUT();
SCL(0);
SDA(0);
delay_us(5);
if(!ack) SDA(0);
else SDA(1);
SCL(1);
delay_us(5);
SCL(0);
SDA(1);
}
/******************************************************************
* 函 数 名 称：I2C_WaitAck
* 函 数 说 明：等待从机应答
* 函 数 形 参：无
* 函 数 返 回：0有应答 1超时无应答
* 作 者：LC
* 备 注：无
******************************************************************/
unsigned char I2C_WaitAck(void)
{
char ack = 0;
unsigned char ack_flag = 10;
SCL(0);
SDA(1);
SDA_IN();
delay_us(5);
SCL(1);
delay_us(5);
while( (SDA_GET()==1) && ( ack_flag ) )
{
ack_flag--;
delay_us(5);
}
if( ack_flag <= 0 )
{
IIC_Stop();
return 1;
}
else
{
SCL(0);
SDA_OUT();
}
return ack;
}
/******************************************************************
* 函 数 名 称：Send_Byte
* 函 数 说 明：写入一个字节
* 函 数 形 参：dat要写人的数据
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void Send_Byte(uint8_t dat)
{
int i = 0;
SDA_OUT();
SCL(0);//拉低时钟开始数据传输
for( i = 0; i < 8; i++ )
{
SDA( (dat & 0x80) >> 7 );
delay_us(1);
SCL(1);
delay_us(5);
SCL(0);
delay_us(5);
dat<<=1;
}
}
/******************************************************************
* 函 数 名 称：Read_Byte
* 函 数 说 明：IIC读时序
* 函 数 形 参：无
* 函 数 返 回：读到的数据
* 作 者：LC
* 备 注：无
******************************************************************/
unsigned char Read_Byte(void)
{
unsigned char i,receive=0;
SDA_IN();//SDA设置为输入
for(i=0;i<8;i++ )
{
SCL(0);
delay_us(5);
SCL(1);
delay_us(5);
receive<<=1;
if( SDA_GET() )
{
receive|=1;
}
delay_us(5);
}
SCL(0);
return receive;
}
/******************************************************************
* 函 数 名 称：AT24C02_WriteByte
* 函 数 说 明：AT24C02写入一个字节
* 函 数 形 参：WordAddress 要写入字节的地址 Data 要写入的数据
* 函 数 返 回：无
* 作 者：LC
* 备 注：无
******************************************************************/
void AT24C02_WriteByte(unsigned char WordAddress,unsigned char Data)
{
IIC_Start();
Send_Byte(AT24C02_ADDRESS_READ);
I2C_WaitAck();
Send_Byte(WordAddress);
I2C_WaitAck();
Send_Byte(Data);
I2C_WaitAck();
IIC_Stop();
}
/******************************************************************
* 函 数 名 称：AT24C02_ReadByte
* 函 数 说 明：AT24C02读取一个字节
* 函 数 形 参：WordAddress 要读出字节的地址
* 函 数 返 回：读出的数据
* 作 者：LC
* 备 注：无
******************************************************************/
unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
unsigned char Data;
IIC_Start();
Send_Byte(AT24C02_ADDRESS_READ);
I2C_WaitAck();
Send_Byte(WordAddress);
I2C_WaitAck();
IIC_Start();
Send_Byte(AT24C02_ADDRESS_WRITE);
I2C_WaitAck();
Data=Read_Byte();
IIC_Send_Ack(1);
IIC_Stop();
return Data;
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
在文件bsp_at24c02.h中，编写如下代码。
c
/******************************************************************************
* 测试硬件：立创开发板·GD32E230C8T6 使用主频72Mhz 晶振8Mhz
* 版 本 号: V1.0
* 修改作者: www.lckfb.com
* 修改日期: 2023年11月02日
* 功能介绍:
*****************************************************************************
* 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：club.szlcsc.com
* 其余模块移植手册：【立创·GD32E230C8T6开发板】模块移植手册
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
******************************************************************************/
#ifndef _BSP_AT24C02_H_
#define _BSP_AT24C02_H_
#include "gd32e23x.h"
//端口移植
#define RCU_SDA RCU_GPIOA
#define PORT_SDA GPIOA
#define GPIO_SDA GPIO_PIN_1
#define RCU_SCL RCU_GPIOA
#define PORT_SCL GPIOA
#define GPIO_SCL GPIO_PIN_2
//设置SDA输出模式
#define SDA_OUT() gpio_mode_set(PORT_SDA,GPIO_MODE_OUTPUT,GPIO_PUPD_PULLUP,GPIO_SDA)
//设置SDA输入模式
#define SDA_IN() gpio_mode_set(PORT_SDA,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_SDA)
//获取SDA引脚的电平变化
#define SDA_GET() gpio_input_bit_get(PORT_SDA,GPIO_SDA)
//SDA与SCL输出
#define SDA(x) gpio_bit_write(PORT_SDA,GPIO_SDA, (x?SET:RESET))
#define SCL(x) gpio_bit_write(PORT_SCL,GPIO_SCL, (x?SET:RESET))
void AT24C02_GPIO_Init(void);
void AT24C02_WriteByte(unsigned char WordAddress,unsigned char Data);
unsigned char AT24C02_ReadByte(unsigned char WordAddress);
#endif1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
移植验证
在自己工程中的main主函数中，编写如下。
c
/******************************************************************************
* 测试硬件：立创开发板·GD32E230C8T6 使用主频72Mhz 晶振8Mhz
* 版 本 号: V1.0
* 修改作者: www.lckfb.com
* 修改日期: 2023年11月02日
* 功能介绍:
*****************************************************************************
* 梁山派软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：club.szlcsc.com
* 其余模块移植手册：【立创·GD32E230C8T6开发板】模块移植手册
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
******************************************************************************/
#include "gd32e23x.h"
#include "systick.h"
#include <stdio.h>
#include "bsp_usart.h"
#include "bsp_at24c02.h"
int main(void)
{
unsigned char dat = 0;
systick_config(); // 滴答定时器初始化
usart_gpio_config(9600U); // 串口0初始化
AT24C02_GPIO_Init();
printf("start\r\n");
//向0地址写入数据48
AT24C02_WriteByte(0,48);
delay_1ms(5);
//从0地址读取数据到dat
dat = AT24C02_ReadByte(0);
//输出dat查看数据是否正确
printf("dat = %d\r\n",dat);
while(1)
{
}
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

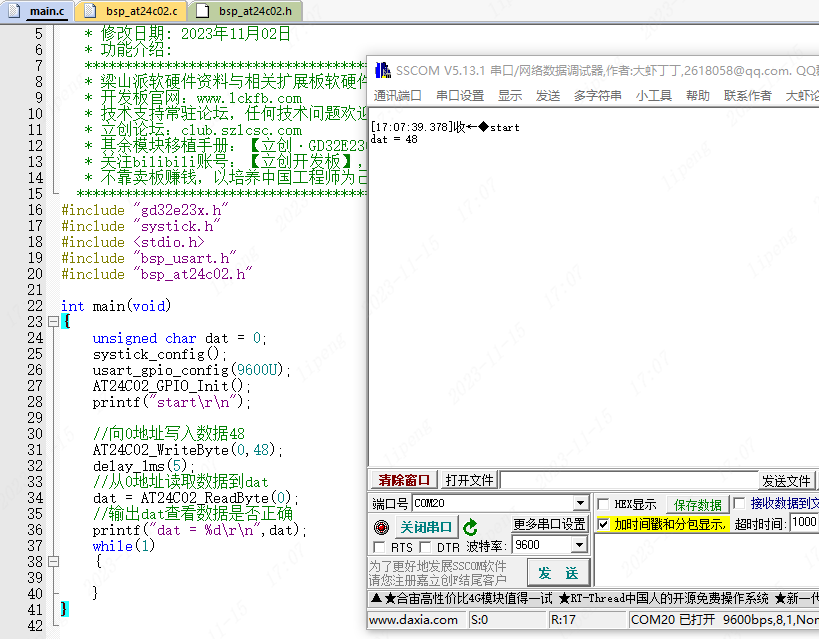

移植现象：向0地址写入数据48，再读出查看是否是48.
