外观

​

  VL53L0X是 ST 公司推出的新一代 ToF 激光测距传感器，采用了第二代 FlightSenseTM技术，利用飞行时间（ToF）原理，通过光子的飞行来回时间与光速的计算，实现测距应用。较比上一代 VL6180X，新的器件将飞行时间测距长度扩展至 2 米，测量速度更快，能效更高。除此之外，为使集成度过程更加快捷方便， ST 公司为此也提供了 VL53L0X 软件 API（应用编程接口）以及完整的技术文档，通过主 IIC 接口，向应用端输出测距的数据，大大降低了开发难度。

一、模块来源 ​

二、规格参数 ​

工作电压： 2.6 ~ 3.5 V

温度范围:2m

通信协议：I2C

I2C地址：0X52

管脚数量：6 Pin（2.54mm间距排针）

以上信息见厂家资料文件

三、移植过程 ​

我们的目标是在立创·STM32F103C8T6开发板上能够实现测量距离的功能。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。

1、查看资料 ​

  VL53L0X飞行时间测距传感器是新一代激光测距模块，VL53LOX是完全集成的传感器，配有嵌入式红外、人眼安全激光，先进的滤波器和超高速光子探测阵列，测量距离更长，速度和精度更高。

  VL53L0X的感测能力可以支持各种功能，包括各种创新用户界面的手势感测或接近检测，扫地机器人、服务性机器人的障碍物探测与防撞系统，家电感应面版、笔记本电脑的用户存在检测或电源开关监控器，以及无人机和物联网(IoT)产品等。

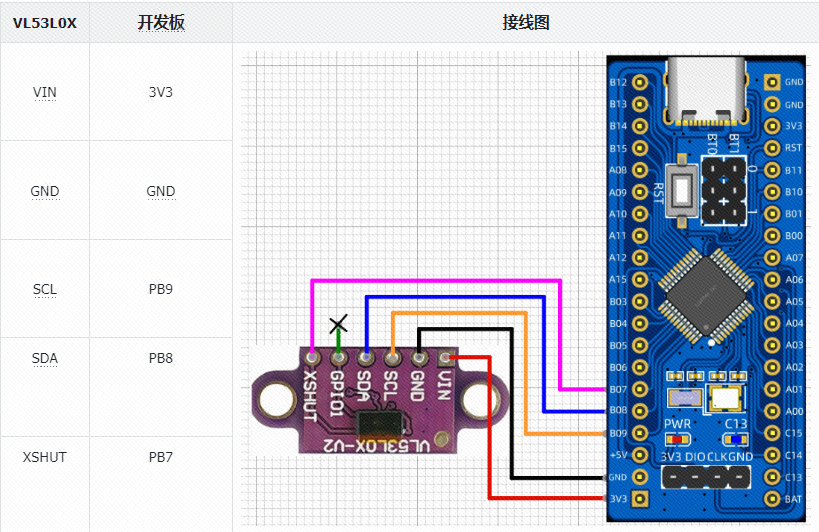

2、引脚选择 ​

3、移植至工程 ​

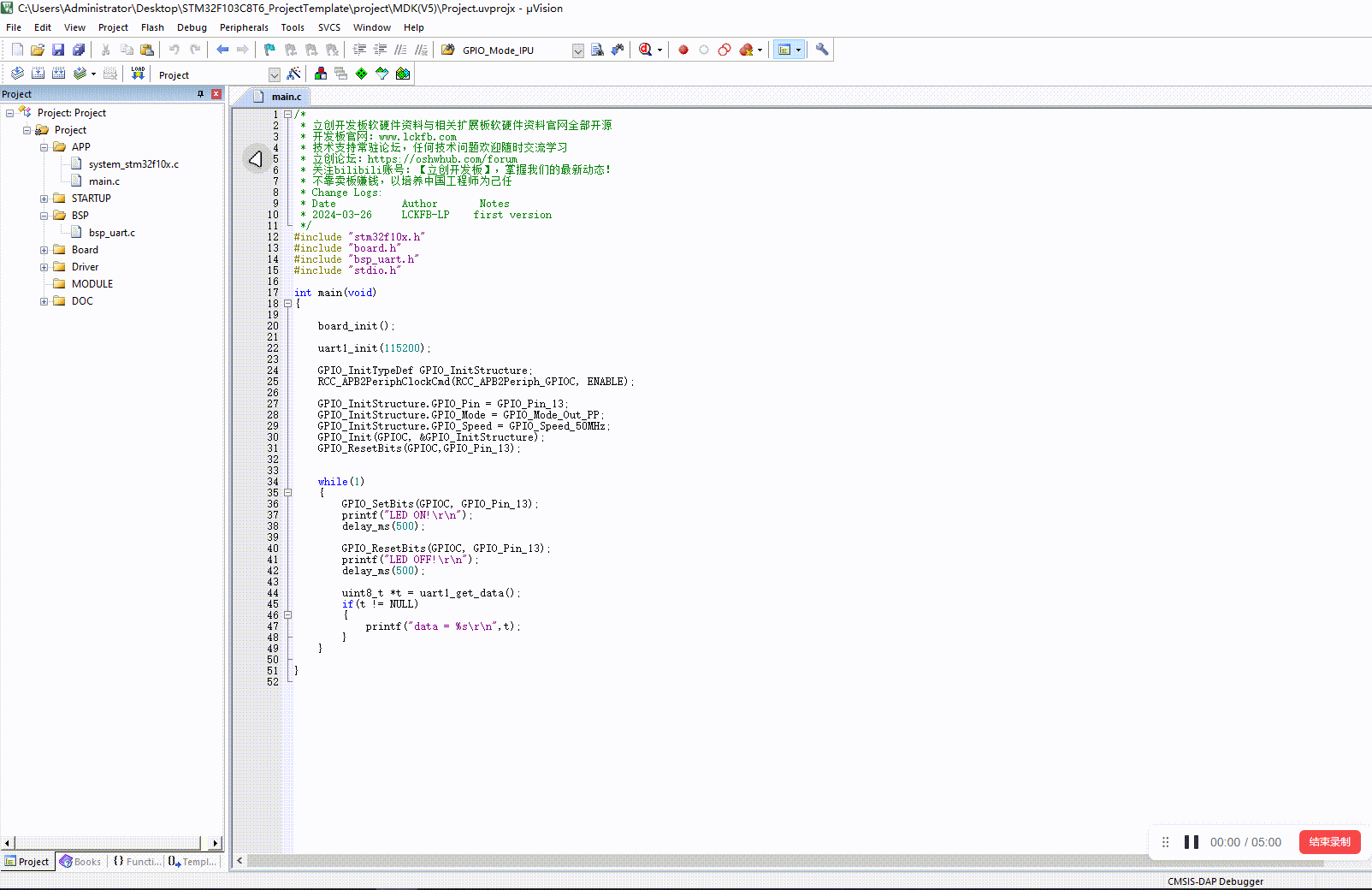

我们首先需要将 VL53L0X文件夹 拖入工程中的BSP目录下，VL53L0X文件夹在最下方的百度网盘链接中的工程压缩包中，直接下载工程从成功移植的工程代码中找到这个文件夹，即可使用！！

然后我们将C文件和h文件路径添加到工程中。

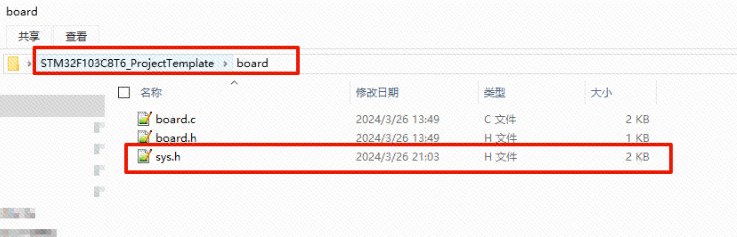

这个工程我们需要使用到位带操作文件 sys.h 文件 ， 将 sys.h 文件复制到board文件夹中！【sys.h详情，请看入门手册位带操作章节】。

四、移植验证 ​

在自己工程中的main主函数中，编写如下。

c
/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 立创论坛：https://oshwhub.com/forum
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 *
 Change Logs:
 * Date           Author       Notes
 * 2024-03-19     LCKFB-LP    first version
 */
#include "board.h"
#include "bsp_uart.h"
#include <stdio.h>
#include "bsp_VL53L0X.h"

extern VL53L0X_Dev_t vl53l0x_dev;//设备I2C数据参数

int main(void)
{

    board_init();

    uart1_init(115200U);

    uint8_t mode = 0;//0：默认;1:高精度;2:长距离;3:高速
    VL53L0X_Error Status=VL53L0X_ERROR_NONE;//工作状态

    printf("Start\r\n");

    while(vl53l0x_init(&vl53l0x_dev))//vl53l0x初始化
    {
        printf("VL53L0X Error!!!\n\r");
        delay_ms(500);
    }
    printf("VL53L0X OK\r\n");

    while(vl53l0x_set_mode(&vl53l0x_dev,mode))//配置测量模式
    {
        printf("Mode Set Error\r\n");
        delay_ms(500);
    }

    while(1)
    {
         if(Status==VL53L0X_ERROR_NONE)
         {
                //执行单次测距并获取测距测量数据
                Status = VL53L0X_PerformSingleRangingMeasurement(&vl53l0x_dev, &vl53l0x_data);
                printf("d: %4imm\r\n",vl53l0x_data.RangeMilliMeter);//打印测量距离
        }
        else
        {
           printf("error\r\n");
        }
        delay_ms(500);
    }

}

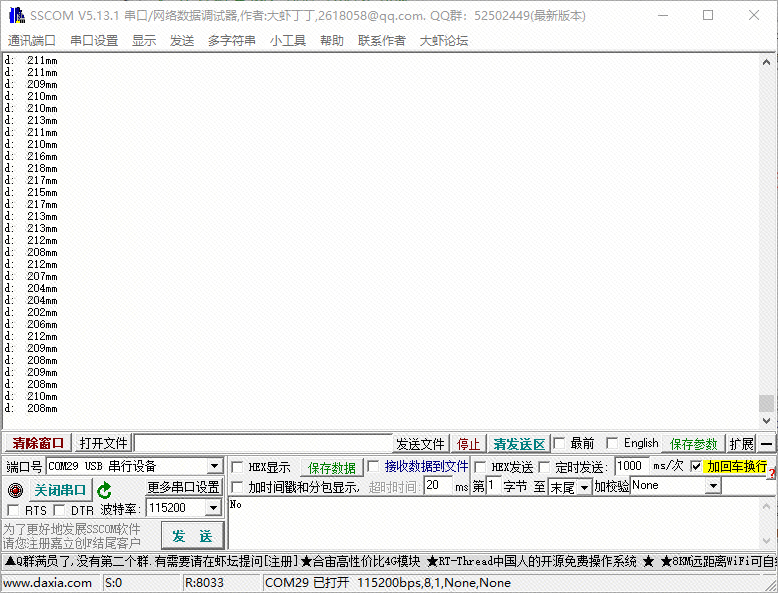

移植现象：在距离20cm处摆放障碍物，输出前方障碍物的距离。

测量时不要将模块靠近地面会影响模块，障碍物不光滑会造成一定的误差。

移植成功案例代码下载链接：

【百度网盘】

链接：https://pan.baidu.com/s/14GOUMlI-lBKfHVy_2ndYzw?pwd=u5a1

提取码：u5a1
