AS32-100 LoRa无线通信模块
模块来源
采购链接：
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.a2882e8dnsJF7e&id=623781851754&_u=72t4uge5cec9
资料下载：
http://www.ashining.com/product_view1.aspx?t=93&cid=118#pro
上位机下载地址：
http://www.ashining.com.cn/relatedsoftware/soft_asds.zip
规格参数
工作电压：2.0V-5.5V
工作电流：52mA~104mA
默认频率：433Mhz
发射功率：20dBm
参考通信距离：3km
控制方式：串口
查看资料

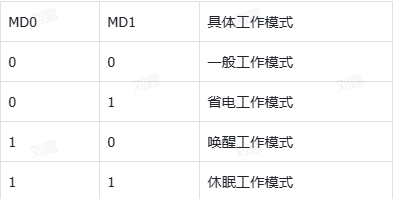

通过MD0与MD1设置工作模式。
需要多个模块互传数据，则模块间的配置参数必须要一致。参数包括：空中速度、模块地址、通信信道。
参数的修改是通过上位机进行设置。具体步骤请参考快速操作指南。配置完成之后，只需要将模式设置为一般工作模式，即可进行透传。
移植过程
引脚选择

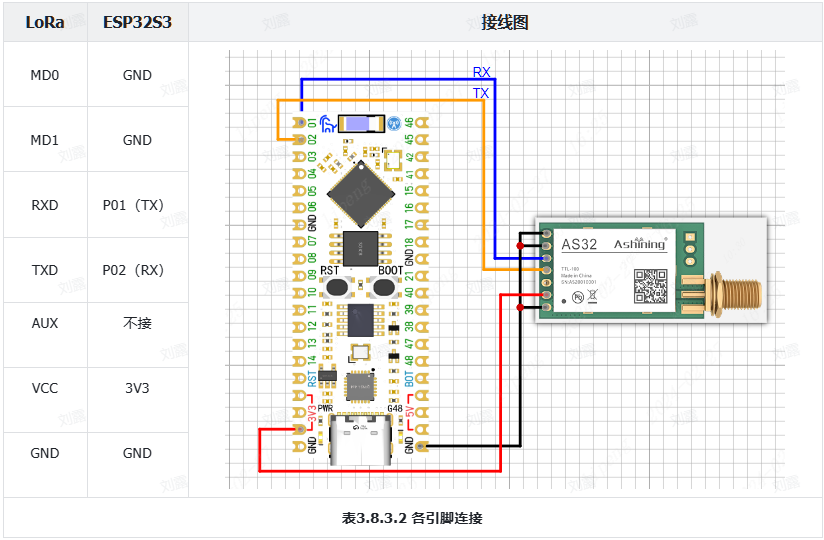

使用串口1（串口1-TX=PA2，串口1-RX=PA3）
AUX引脚 用于无线收发缓冲指示和自检指示。它指示模块是否有数据尚未通过无线发出去，或已收到的数据是否 已通过串口全部发出,或模块正在初始化自检过程中。
工作状态切换时 AUX 时序变换：工作状态切换前应当检测 AUX 引脚状态，当 AUX 为低电平时，表示模块繁忙；当 AUX 输出高电平约 2ms 后，表示此时模块处于空闲状态，模块可以开始工作状态切换，低延时工作状态引脚 MD0、MD1 电平开始跳变，AUX 继续输出高电平约 3ms 后，模块进行状态切换，当 AUX 输出低电平，表示正在切换状态，AUX 输出高电平，并保持约 2ms 表示状态切换完成。
本案例是不需要进行工作模式切换，而是固定使用一般工作模式（MD0=0,MD1=0）故AUX悬空即可。
移植至工程
我们的目标是将例程移植至ESP32-S3开发板上。已经为大家提供了完整的驱动代码，按照以下步骤，即可完成移植。
