3.1 Sensor 模块 API 手册
该模块自固件版本 V0.7 起发生了较大改动，若使用 V0.7 之前的固件，请参考旧版本文档。1. 概述

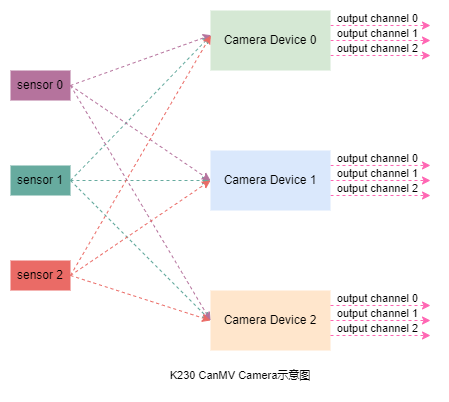

CanMV K230 平台的 sensor 模块负责图像采集与数据处理。该模块提供了一套高级 API，开发者可以利用这些接口轻松获取不同格式与尺寸的图像，而无需了解底层硬件的具体实现。其架构如下图所示：
图中，sensor 0、sensor 1 和 sensor 2 分别代表三个图像输入传感器设备；Camera Device 0、Camera Device 1 和 Camera Device 2 对应相应的图像处理单元；output channel 0、output channel 1 和 output channel 2 表示每个图像处理单元最多支持三个输出通道。通过软件配置，不同的传感器设备可以灵活映射到相应的图像处理单元。
CanMV K230 的 sensor 模块最多支持三路图像传感器的同时接入，每一路均可独立完成图像数据的采集、捕获和处理。此外，每个视频通道可并行输出三路图像数据供后端模块进行进一步处理。实际应用中，具体支持的传感器数量、输入分辨率和输出通道数将受限于开发板的硬件配置和内存大小，因此需根据项目需求进行综合评估。
2. API 介绍
构造函数
描述
通过 csi id 和图像传感器类型构建 Sensor 对象。
在图像处理应用中，用户通常需要首先创建一个 Sensor 对象。CanMV K230 软件可以自动检测内置的图像传感器，无需用户手动指定具体型号，只需设置传感器的最大输出分辨率和帧率。有关支持的图像传感器信息，请参见图像传感器支持列表。如果设定的分辨率或帧率与当前传感器的默认配置不符，系统会自动调整为最优配置，最终的配置可在日志中查看，例如 use sensor 23, output 640x480@90。
语法
sensor = Sensor(id, [width, height, fps])参数
| 参数名称 | 描述 | 输入/输出 | 说明 |
|---|---|---|---|
| id | csi 端口，支持 0-2，具体端口请参考硬件原理图 | 输入 | 可选，不同型号开发板的默认值不同 |
| width | sensor 最大输出图像宽度 | 输入 | 可选，默认 1920 |
| height | sensor 最大输出图像高度 | 输入 | 可选，默认 1080 |
| fps | sensor 最大输出图像帧率 | 输入 | 可选，默认 30 |
返回值
| 返回值 | 描述 |
|---|---|
| Sensor 对象 | 传感器对象 |
举例
sensor = Sensor(id=0)
sensor = Sensor(id=0, width=1280, height=720, fps=60)
sensor = Sensor(id=0, width=640, height=480)2.1 sensor.reset
描述
复位 sensor 对象。在构造 Sensor 对象后，必须调用此函数以继续执行其他操作。
语法
sensor.reset()参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| 无 |
返回值
| 返回值 | 描述 |
|---|---|
| 无 |
举例
# 初始化 sensor 设备 0 以及传感器 OV5647
sensor.reset()2.2 sensor.set_framesize
描述
设置指定通道的输出图像尺寸。用户可以通过 framesize 参数或直接指定 width 和 height 来配置输出图像尺寸。宽度会自动对齐到 16 像素宽。
语法
sensor.set_framesize(framesize=FRAME_SIZE_INVALID, chn=CAM_CHN_ID_0, alignment=0, **kwargs)参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| framesize | sensor 输出图像尺寸 | 输入 |
| chn | sensor 输出通道号 | 输入 |
| width | 输出图像宽度，kw_arg | 输入 |
| height | 输出图像高度，kw_arg | 输入 |
返回值
| 返回值 | 描述 |
|---|---|
| 无 |
注意事项
- 输出图像尺寸不得超过图像传感器的实际输出能力。
- 各通道的最大输出图像尺寸受硬件限制。
举例
# 配置 sensor 设备 0，输出通道 0，输出图尺寸为 640x480
sensor.set_framesize(chn=CAM_CHN_ID_0, width=640, height=480)
# 配置 sensor 设备 0，输出通道 1，输出图尺寸为 320x240
sensor.set_framesize(chn=CAM_CHN_ID_1, width=320, height=240)2.3 sensor.set_pixformat
描述
配置指定通道的图像传感器输出图像格式。
语法
sensor.set_pixformat(pix_format, chn=CAM_CHN_ID_0)参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| pix_format | 输出图像格式 | 输入 |
| chn | sensor 输出通道号 | 输入 |
返回值
| 返回值 | 描述 |
|---|---|
| 无 |
举例
# 配置 sensor 设备 0，输出通道 0，输出 NV12 格式
sensor.set_pixformat(sensor.YUV420SP, chn=CAM_CHN_ID_0)
# 配置 sensor 设备 0，输出通道 1，输出 RGB888 格式
sensor.set_pixformat(sensor.RGB888, chn=CAM_CHN_ID_1)2.4 sensor.set_hmirror
描述
配置图像传感器是否进行水平镜像。
语法
sensor.set_hmirror(enable)参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| enable | True 开启水平镜像功能False 关闭水平镜像功能 | 输入 |
返回值
| 返回值 | 描述 |
|---|---|
| 无 |
举例
sensor.set_hmirror(True)2.5 sensor.set_vflip
描述
配置图像传感器是否进行垂直翻转。
语法
sensor.set_vflip(enable)参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| enable | True 开启垂直翻转功能False 关闭垂直翻转功能 | 输入 |
返回值
| 返回值 | 描述 |
|---|---|
| 无 |
举例
sensor.set_vflip(True)2.6 sensor.run
描述
启动图像传感器的输出。必须在调用 MediaManager.init() 之前执行此操作。
语法
sensor.run()返回值
| 返回值 | 描述 |
|---|---|
| 无 |
注意事项
- 当同时使用多个传感器（最多 3 个）时，仅需其中一个执行
run即可。
举例
# 启动 sensor 设备输出数据流
sensor.run()2.7 sensor.stop
描述
停止图像传感器输出。必须在 MediaManager.deinit() 之前调用此方法。
语法
sensor.stop()返回值
| 返回值 | 描述 |
|---|---|
| 无 |
注意事项
- 如果同时使用多个图像传感器（最多 3 个），每个传感器都需单独调用
stop。
举例
# 停止 sensor 设备 0 的数据流输出
sensor.stop()2.8 sensor.snapshot
描述
从指定输出通道中捕获一帧图像数据。
语法
sensor.snapshot(chn=CAM_CHN_ID_0)参数
| 参数名称 | 描述 | 输入/输出 |
|---|---|---|
| chn | sensor 输出通道号 | 输入 |
返回值
| 返回值 | 描述 |
|---|---|
| image 对象 | 捕获的图像数据 |
| 其他 | 捕获失败 |
举例
# 从 sensor 设备 0 的通道 0 捕获一帧图像数据
sensor.snapshot()3. 数据结构描述
3.1 frame_size
| 图像帧尺寸 | 分辨率 |
|---|---|
| QQCIF | 88x72 |
| QCIF | 176x144 |
| CIF | 352x288 |
| QSIF | 176x120 |
| SIF | 352x240 |
| QQVGA | 160x120 |
| QVGA | 320x240 |
| VGA | 640x480 |
| HQQVGA | 120x80 |
| HQVGA | 240x160 |
| HVGA | 480x320 |
| B64X64 | 64x64 |
| B128X64 | 128x64 |
| B128X128 | 128x128 |
| B160X160 | 160x160 |
| B320X320 | 320x320 |
| QQVGA2 | 128x160 |
| WVGA | 720x480 |
| WVGA2 | 752x480 |
| SVGA | 800x600 |
| XGA | 1024x768 |
| WXGA | 1280x768 |
| SXGA | 1280x1024 |
| SXGAM | 1280x960 |
| UXGA | 1600x1200 |
| HD | 1280x720 |
| FHD | 1920x1080 |
| QHD | 2560x1440 |
| QXGA | 2048x1536 |
| WQXGA | 2560x1600 |
| WQXGA2 | 2592x1944 |
3.2 pixel_format
| 像素格式 | 说明 |
|---|---|
| RGB565 | 16 位 RGB 格式 |
| RGB888 | 24 位 RGB 格式 |
| RGBP888 | 分离的 24 位 RGB |
| YUV420SP | 半平面 YUV |
| GRAYSCALE | 灰度图 |
3.3 channel
| 通道号 | 说明 |
|---|---|
| CAM_CHN_ID_0 | 通道 0 |
| CAM_CHN_ID_1 | 通道 1 |
| CAM_CHN_ID_2 | 通道 2 |
| CAM_CHN_ID_MAX | 非法通道 |
4. 图像传感器支持列表
| 图像传感器型号 | 分辨率 Width x Height | 帧率 |
|---|---|---|
| OV5647 | 2592x1944 | 10 FPS |
| 1920x1080 | 30 FPS | |
| 1280x960 | 45 FPS | |
| 1280x720 | 60 FPS | |
| 640x480 | 90 FPS | |
| GC2093 | 1920x1080 | 30 FPS |
| 1920x1080 | 60 FPS | |
| 1280x960 | 60 FPS | |
| 1280x720 | 90 FPS | |
| IMX335 | 1920x1080 | 30 FPS |
| 2592x1944 | 30 FPS |
