1 本节介绍
📝本节您将学习如何调用板子上的摄像头来实时获取图像。
🏆学习目标
1️⃣如何通过默认摄像头获取图像。
2️⃣如何使用其他两个摄像头。
2 现有摄像头
截止2024年11月21日,我们共有两种摄像头可卖,其内部感光元件都是GC2093
,内部电路完全一致,只不过镜头不一样。
两个镜头相同的参数:
名称 | 参数 |
---|---|
感光元件 | GC2093 |
最大分辨率 | 1920x1080 |
最大帧率 | 60fps@full size |
感光尺寸 | 1/2.9 |
2.1 立创·GC2093-200W摄像头-小镜头版-定焦70cm
该镜头为购买庐山派标准版即附送,无需额外购买,除非你需要用两个以上的摄像头。
购买链接: https://item.szlcsc.com/44319753.html
TODO:等待拍摄实物图
名称 | 参数 |
---|---|
焦距(EFL) | 4.3MM |
光圈(F.NO) | 2.0 |
视场角(View Angle) | D73°/H65°/V40° |
畸变 | <0.5% |

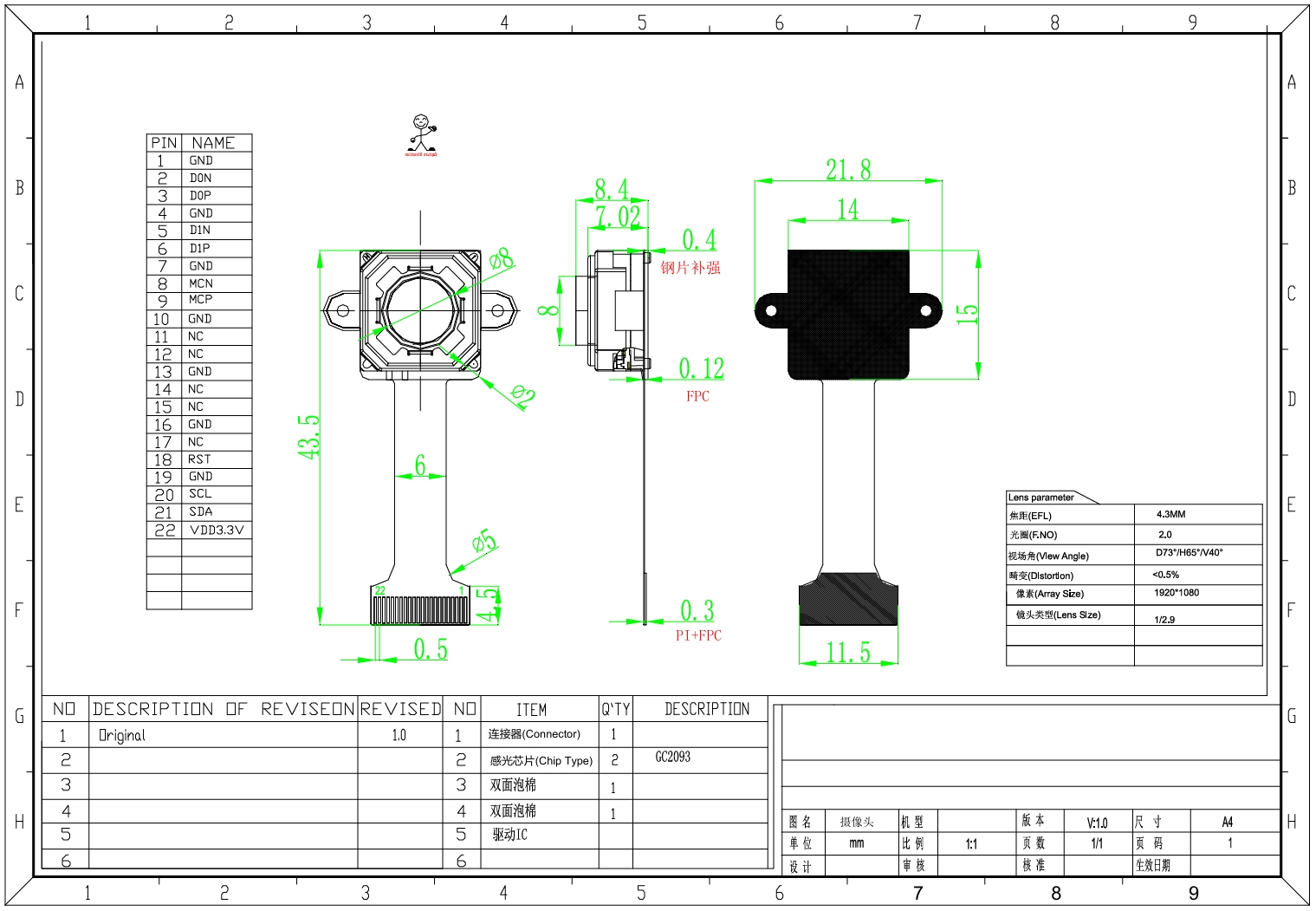

机械尺寸及引脚定义:
2.2 立创·GC2093-200W摄像头-大镜头版-可旋转调焦
该镜头的镜头比较大,出厂时没有进行焦距固定,也就是说拿到手后可以直接选装镜头来进行对焦操作。
购买链接:https://item.szlcsc.com/44319754.html
TODO:等待拍摄实物图
名称 | 参数 |
---|---|
焦距(EFL) | 3.0MM |
光圈(F.NO) | 2.5 |
视场角(View Angle) | D95°/H86°/V55° |
畸变 | <1.0% |
机械尺寸及引脚定义:
3 庐山派开发板上的摄像头接口
TODO:放资源标注图,标识处CSI2,CSI0,CSI1.
板子上提供了三路摄像头接口,都是22p-0.5mm的FPC接口,不同的是CSI2(默认摄像头)是立式的可插拔座子,在板子正面;CSI0和CSI1是卧式的翻盖座子,在板子背面,和mipi接口在同一侧。
都兼容树莓派zero和树莓派5的摄像头接口,理论上能给树莓派zero和树莓派5使用的摄像头就可以给我们的板子使用,软件上需要额外适配。目前我们只推荐使用我们定制的GC2093摄像头,动态性能贼棒。
4 K230的摄像头架构
在立创·庐山派-K230-CanMV开发板中,Sensor模块的主要作用是负责获取图像数据。这个模块将光信号转化为数字信号,供后续图像处理算法使用。
K230的Sensor模块API提供了对这些硬件的底层控制,模块负责图像采集与数据处理。该模块提供了一套高级 API,开发者可以利用这些接口轻松获取不同格式与尺寸的图像,而无需了解底层硬件的具体实现。其架构如下图所示:
图中,sensor 0、sensor 1 和 sensor 2 分别代表三个图像输入传感器设备;这些传感器主要用于将环境中的光信号转化为数字图像信号。在实际系统中,这些传感器可以安装在不同的位置,用来捕获来自不同视角或者区域的图像数据。比如说三路摄像头场景,车辆前后摄像检测各一路+驾驶仓内一路。也可以将CSI0+CSI1转接成一个4lane的接口用来接更高清的摄像头。
Camera Device 0、Camera Device 1 和 Camera Device 2 是用于处理传感器输入数据的核心单元。每个 Camera Device
可以独立完成图像数据捕获,格式转换及预处理等。传感器和Camera Device之间是多对多的关系,也就是说多个传感器输入可以灵活映射到不同的Camera Device。
每个Camera Device支持 3个输出通道(output channel 0
、output channel 1
和 output channel 2
)。这些输出通道的主要功能是将处理后的图像数据并行传输到后续的算法模块或显示设备,同时也支持多种数据格式和尺寸。这样的架构设计,让K230能够支持多路图像数据的高效并行处理,非常适合实时性要求较高的AI视觉任务。
K230 的 sensor
模块最多支持三路图像传感器的同时接入,每一路均可独立完成图像数据的采集、捕获和处理。此外,每个视频通道可并行输出三路图像数据供后端模块进行进一步处理。实际应用中,具体支持的传感器数量、输入分辨率和输出通道数将受限于开发板的硬件配置和内存大小,因此需根据项目需求进行综合评估。
三路图像输入:
同时接入3个传感器,适合多摄像头应用场景,比如:
- 自动驾驶中的多视角检测。
- 安防监控中的多区域捕获。
- 工业检测中的多面检测。
三路图像输出:
为每个输入提供并行的多通道输出,便于在不同模块中并发处理,比如:
- 一路用于实时显示。
- 一路用于AI算法推理。
- 一路用于视频存储或回放。
5 摄像头使用指南
要使用 摄像头 sensor,首先需要导入该模块:
from media.sensor import *
5.1 构造函数
描述
通过 csi id
和图像传感器类型构建 Sensor
对象。
在图像处理应用中,用户通常需要首先创建一个 Sensor
对象。CanMV K230 软件可以自动检测内置的图像传感器,无需用户手动指定具体型号,只需设置传感器的最大输出分辨率和帧率。有关支持的图像传感器信息,请参见图像传感器支持列表。如果设定的分辨率或帧率与当前传感器的默认配置不符,系统会自动调整为最优配置,最终的配置可在日志中查看,例如 use sensor 23, output 640x480@90
。
语法
sensor = Sensor(id, [width, height, fps])
参数
参数名称 | 描述 | 输入/输出 | 说明 |
---|---|---|---|
id | csi 端口,支持 0,1,2 | 输入 | 可选,庐山派开发板默认摄像头为CSI2 |
width | sensor 最大输出图像宽度 | 输入 | 可选,默认 1920 |
height | sensor 最大输出图像高度 | 输入 | 可选,默认 1080 |
fps | sensor 最大输出图像帧率 | 输入 | 可选,默认 30 |
返回值
返回值 | 描述 |
---|---|
Sensor 对象 | 传感器对象 |
举例
sensor = Sensor(id=0)
sensor = Sensor(id=0, width=1280, height=720, fps=60)
sensor = Sensor(id=0, width=640, height=480)
2
3
庐山派开发板的默认摄像头接口为CSI2,如果Sensor默认内不指定id,则默认为id=2.
也就是说以下两条语句是等效的:
sensor = Sensor()
sensor = Sensor(id=2)
5.1 sensor.reset
描述
复位 sensor
对象。在构造 Sensor
对象后,必须调用此函数以继续执行其他操作。
语法
sensor.reset()
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
无 |
返回值
返回值 | 描述 |
---|---|
无 |
举例
# 初始化 sensor 以及传感器 GC2093
sensor.reset()
2
2.2 sensor.set_framesize
描述
设置指定通道的输出图像尺寸。用户可以通过 framesize
参数或直接指定 width
和 height
来配置输出图像尺寸。宽度会自动对齐到 16 像素宽。
语法
sensor.set_framesize(framesize=FRAME_SIZE_INVALID, chn=CAM_CHN_ID_0, alignment=0, **kwargs)
注意
kwargs
是关键词参数(keyword argument)的缩写,目前可以输入的参数有width和height,这两个参数和framesize所设置的分辨率是一个东西,所以是互斥的,只能二选一。
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
framesize | sensor 输出图像尺寸 | 输入 |
width【**kwargs】 | 输出图像宽度,kw_arg | 输入 |
height 【**kwargs】 | 输出图像高度,kw_arg | 输入 |
chn | sensor 输出通道号 | 输入 |
参数可选值:
设置输出图像尺寸,【
framesize
】和【width
orheight
】二选一framesize
图像帧尺寸 分辨率 Sensor.VGA
640x480 Sensor.HD
1280x720 Sensor.FHD
1920x1080 更多图像帧尺寸请点击这里
图像帧尺寸 分辨率 Sensor.QQCIF
88x72 Sensor.QCIF
176x144 Sensor.CIF
352x288 Sensor.QSIF
176x120 Sensor.SIF
352x240 Sensor.QQVGA
160x120 Sensor.QVGA
320x240 Sensor.VGA
640x480 Sensor.HQQVGA
120x80 Sensor.HQVGA
240x160 Sensor.HVGA
480x320 Sensor.B64X64
64x64 Sensor.B128X64
128x64 Sensor.B128X128
128x128 Sensor.B160X160
160x160 Sensor.B320X320
320x320 Sensor.QQVGA2
128x160 Sensor.WVGA
720x480 Sensor.WVGA2
752x480 Sensor.SVGA
800x600 Sensor.XGA
1024x768 Sensor.WXGA
1280x768 Sensor.SXGA
1280x1024 Sensor.SXGAM
1280x960 Sensor.UXGA
1600x1200 Sensor.HD
1280x720 Sensor.FHD
1920x1080 Sensor.QHD
2560x1440 Sensor.QXGA
2048x1536 Sensor.WQXGA
2560x1600 Sensor.WQXGA2
2592x1944
width
orheight
- 这个就是自己填分辨率就行。
设置输出通道号
- chn
- 通道0:
CAM_CHN_ID_0
- 通道1:
CAM_CHN_ID_1
- 通道2:
CAM_CHN_ID_2
- 通道0:
- chn
返回值
无
注意事项
- 输出图像尺寸不得超过图像传感器的实际输出能力。
- 各通道的最大输出图像尺寸受硬件限制。
举例
# 配置 sensor 设备,输出通道 0,输出图尺寸为 640x480
sensor.set_framesize(chn=CAM_CHN_ID_0, width=640, height=480)
# 配置 sensor 设备,输出通道 1,输出图尺寸为 320x240
sensor.set_framesize(chn=CAM_CHN_ID_1, width=320, height=240)
# 配置 sensor 设备,输出通道 0,输出图尺寸为 640x480
sensor.set_framesize(chn=CAM_CHN_ID_3, framesize = sensor.VGA)
2
3
4
5
6
7
8
5.3 sensor.set_pixformat
描述
配置指定通道的图像传感器输出图像格式。
语法
sensor.set_pixformat(pix_format, chn=CAM_CHN_ID_0)
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
pix_format | 输出图像格式(像素格式) | 输入 |
chn | sensor 输出通道号 | 输入 |
参数可选值:
设置像素格式(如果想知道这些像素格式的具体定义,请看后续的摄像头基础知识部分)
像素格式 说明 Sensor.RGB565
16 位 RGB 格式 Sensor.RGB888
24 位 RGB 格式 Sensor.RGBP888
分离的 24 位 RGB Sensor.YUV420SP
半平面 YUV Sensor.GRAYSCALE
灰度图
设置输出通道号
- chn
- 通道0:
CAM_CHN_ID_0
- 通道1:
CAM_CHN_ID_1
- 通道2:
CAM_CHN_ID_2
- 通道0:
- chn
返回值
无
举例
# 配置 sensor 设备 0,输出通道 0,输出 NV12 格式
sensor.set_pixformat(Sensor.YUV420SP, chn=CAM_CHN_ID_0)
# 配置 sensor 设备 0,输出通道 1,输出 RGB888 格式
sensor.set_pixformat(Sensor.RGB888, chn=CAM_CHN_ID_1)
2
3
4
5
5.4 sensor.set_hmirror
描述
配置图像传感器是否进行水平镜像。
语法
sensor.set_hmirror(enable)
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
enable | True 开启水平镜像功能False 关闭水平镜像功能 | 输入 |
返回值
无
举例
sensor.set_hmirror(True)
5.5 sensor.set_vflip
描述
配置图像传感器是否进行垂直翻转。
语法
sensor.set_vflip(enable)
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
enable | True 开启垂直翻转功能False 关闭垂直翻转功能 | 输入 |
返回值
无
举例
sensor.set_vflip(True)
5.6 sensor.run
描述
启动图像传感器的输出。必须在调用 MediaManager.init()
之前执行此操作。
语法
sensor.run()
返回值
无
注意事项
- 当同时使用多个传感器(最多 3 个)时,仅需其中一个执行
run
即可。
举例
# 启动 sensor 设备输出数据流
sensor.run()
2
5.7 sensor.stop
描述
停止图像传感器输出。必须在 MediaManager.deinit()
之前调用此方法。
语法
sensor.stop()
返回值
返回值 | 描述 |
---|---|
无 |
注意事项
- 如果同时使用多个图像传感器(最多 3 个),每个传感器都需单独调用
stop
。
举例
# 停止 sensor 设备 0 的数据流输出
sensor.stop()
2
5.8 sensor.snapshot
描述
从指定输出通道中捕获一帧图像数据。
语法
sensor.snapshot(chn=CAM_CHN_ID_0)
参数
参数名称 | 描述 | 输入/输出 |
---|---|---|
chn | sensor 输出通道号 | 输入 |
返回值
返回值 | 描述 |
---|---|
image 对象 | 捕获的图像数据 |
其他 | 捕获失败 |
举例
# 从 sensor 设备 0 的通道 0 捕获一帧图像数据
sensor.snapshot()
2
6 摄像头基础知识
在开始使用摄像头之前,了解一些基础知识有助于更好地应用和开发。本节将介绍摄像头的图像传感器类型、像素格式和常见参数。
6.1 图像传感器
图像传感器是摄像头的核心组件,负责将光信号转换为电信号,这样电子设备才能处理和存储这些信息。可以将其比喻为开发板的“眼睛”。目前常见的图像传感器类型有CCD和CMOS。庐山派开发板使用的GC2093
摄像头是CMOS类型的传感器,相比OV5647的显示效果提升很大,而且目前OV5647都停产了,只有二手的芯片。
CMOS和CCD传感器的成像特点和使用场景对比表:
特点 | CMOS传感器 | CCD传感器 |
---|---|---|
信噪比和图像质量 | - 现代CMOS噪声已大幅降低,图像质量接近甚至超越CCD - 早期噪声较大,但技术进步已改善 | - 高信噪比,图像质量高 - 低噪声表现优秀,适合弱光环境下的高质量成像 |
功耗和集成度 | - 低功耗,适合电池供电设备 - 高集成度,可在芯片上集成图像处理电路和ADC,简化设计 | - 高功耗,需要高电压驱动 - 低集成度,需外部电路支持,如模拟数字转换器(ADC) |
数据读取速度 | - 读取速度快,支持高帧率和全局快门 - 可随机访问像素,适合高速成像 | - 读取速度较慢,电荷逐行转移 - 帧率和高速成像能力受限 |
制造成本 | - 利用标准CMOS工艺制造,成本较低 - 成本较低便于大规模生产 | - 制造工艺复杂,生产成本较高 - 价格相对昂贵 |
适用场景 | - 消费电子产品:智能手机、平板电脑、数码相机等 - 安防监控:监控摄像头、行车记录仪等 - 汽车电子:倒车影像、驾驶辅助系统等 - 物联网和嵌入式系统:机器人、无人机等 | - 专业摄影设备:高端数码相机、电影摄像机 - 科学研究:天文学、医学成像等 - 工业检测:精密测量、质量控制等 |
优点 | - 低功耗- 高集成度 - 成本低- 读取速度快,支持高帧率 | - 高图像质量- 低噪声,弱光性能优异 - 高信噪比 |
缺点 | - 早期噪声较大(目前已大幅改善) - 在极端弱光条件下可能不及CCD | - 高功耗- 成本高 - 读取速度慢,帧率受限 |
技术发展趋势 | - 技术不断进步,背照式和堆栈式CMOS提升了性能 - 全局快门技术改善了图像失真问题 | - 技术成熟,但市场份额逐渐被CMOS取代 - 主要应用在特定高端领域 |
选择建议 | - 适合对成本、功耗和尺寸敏感的应用 - 需要高速成像和高集成度的设备 | - 适合追求极高图像质量的专业领域 - 弱光环境下的高性能成像需求 |
注释:
- CMOS传感器在大多数应用中已成为主流选择,适合消费电子和需要高集成度的设备。是目前绝大多数的数码单反相机所用的图像传感器。
- CCD传感器仍在专业摄影、科学研究等需要卓越图像质量的领域占有重要地位。做智能车的用户可能会比较熟悉,应该用过那种线性CCD摄像头来进行巡线。
6.2 分辨率和帧率
- 分辨率:简单来说,分辨率就是图像的清晰度。它表示为图像的宽度和高度的像素数,例如1920x1080。这意味着图像有1920个像素的宽度和1080个像素的高度,我家里以及在公司使用的显示屏也就这个分辨率,就是平常所说的1080P屏幕。像素数越高,图像就越清晰,能展示的细节就越多。
- 帧率(FPS):帧率表示每秒钟摄像头可以捕捉并传输的图像数量。帧率越高,视频就越流畅。比如,电影通常是24fps,打游戏的话一般都得144Hz以上。我们的GC2093摄像头支持最高60fps的帧率,能提供非常流畅的图像,至少在嵌入式领域算是比较高的帧率了,毕竟嵌入式会落后计算机20年嘛。
6.3 焦距和视场角
- 焦距(EFL):焦距决定了摄像头能看到的范围,就像是人眼的视野。焦距越短,摄像头能看到的范围就越广,但看到的物体会显得较小。焦距越长,摄像头能看到的范围就越窄,但可以看得更远、更清楚。
- 视场角(View Angle):视场角是用角度来表示摄像头能看到的范围,包括:
- 对角线视角(D):从图像的一个角到对角线另一端的视角。
- 水平视角(H):摄像头水平方向能看到的范围。
- 垂直视角(V):摄像头垂直方向能看到的范围。
我们在板子上线的时候也会同步上架一款大镜头,可以旋转调焦的镜头,他就可以更换m12规格的其他镜头。如果我们使用广角镜头的话,视场角会比较大,能够拍摄到范围更广的场景,也会引入一定的摄像头畸变。
6.4 像素格式
像素格式是指图像数据的存储方式,它描述了每个像素如何表示颜色或亮度信息。选择合适的像素格式不仅影响图像的质量,还直接影响存储空间、数据传输速度和处理效率。
6.4.1 像素格式的分析
RGB565
- 定义:每个像素用16位表示,RGB通道分别分配5位、6位和5位。
- 红色 (R):5位,32级灰度。
- 绿色 (G):6位,64级灰度(由于人眼对绿色更敏感,绿色多分配了一位)。
- 蓝色 (B):5位,32级灰度。
- 特点:
- 数据量较小,仅16位(2字节)每像素。
- 支持基本的颜色表现,但颜色精度较低。
- 应用场景:
- 低功耗嵌入式设备,如手持设备、工业屏幕显示。
- 对图像质量要求不高但注重内存占用的场景。
RGB888
- 定义:每个像素用24位表示,RGB通道分别分配8位(即每种颜色256级灰度)。
- 红色 (R):8位。
- 绿色 (G):8位。
- 蓝色 (B):8位。
- 特点:
- 高颜色精度,适合高质量图像显示。
- 数据量较大,每像素3字节。
- 应用场景:
- 高分辨率图像处理。
- 用于显示要求高的场合,如智能手机屏幕、高清显示器。
RGBP888
- 定义:也叫分离的24位RGB格式,R、G、B通道数据分别存储在独立的内存区域中。
- 第一个内存块存储所有像素的R通道值。
- 第二个内存块存储所有像素的G通道值。
- 第三个内存块存储所有像素的B通道值。
- 特点:
- 更适合某些图像处理算法(如颜色分离、特征提取)。
- 数据访问更高效,但存储方式较复杂。
- 应用场景:
- 用于图像算法开发,如深度学习中的特征提取。
- 专业图像处理器的内部数据格式。
YUV420SP
- 定义:一种半平面 YUV 格式,主要用于视频压缩和处理。
- Y:表示亮度(Luminance)。
- U、V:表示色度(Chrominance),分别存储蓝色和红色的差异。
- 420:表示UV分量的分辨率为Y的1/4。
- 半平面:Y存储在一块连续内存中,UV分量交替存储在另一块连续内存中。
- 特点:
- 数据量小,压缩比高。
- 亮度和色度分开,便于色彩调整。
- 应用场景:
- 视频流处理和压缩,如H.264、H.265视频编码。
- 用于需要节省存储和带宽的实时视频传输场景。
GRAYSCALE
- 定义:灰度图,只有亮度信息,每像素用8位表示(256级灰度)。
- 无颜色信息,只有从黑到白的亮度变化。
- 特点:
- 数据量小,仅1字节每像素。
- 不包含色彩信息,但对亮度变化敏感。
- 应用场景:
- 图像识别和机器视觉,如边缘检测、特征提取。
- 黑白图像存储和处理。
6.4.2 优缺点简要对比
像素格式 | 每像素数据量 | 优点 | 缺点 | 典型应用 |
---|---|---|---|---|
RGB565 | 2字节 | 数据量小,适合低功耗设备 | 颜色精度低 | 嵌入式显示屏、工业显示 |
RGB888 | 3字节 | 颜色精度高,适合高清显示 | 数据量大,占用更多内存 | 高清显示器、手机屏幕 |
RGBP888 | 3字节 | 更高效的通道访问 | 存储和处理较复杂 | 深度学习、专业图像处理 |
YUV420SP | 1.5字节 | 压缩比高,适合视频传输 | 色彩精度不如RGB | 视频流处理、实时视频传输 |
GRAYSCALE | 1字节 | 数据量小,专注亮度处理 | 无颜色信息 | 机器视觉、图像识别 |
6.4.3 如何选择像素格式
- 性能与图像质量的平衡:
- RGB565 和 YUV420SP 更注重性能,适合嵌入式场景。
- RGB888 和 RGBP888 更注重图像质量,适合高清显示或复杂算法。
- 存储和带宽限制:
- 嵌入式设备通常内存和带宽有限,选择合适的像素格式可以降低资源占用。
- 理解格式的用途:
- 如果需要处理彩色图像,优先选择 RGB 格式。
- 如果主要关注亮度变化,比如说巡线,可以选择 GRAYSCALE 格式。
- 实际开发经验:
- 在图像处理或视频传输项目中,YUV420SP 是视频压缩的主流格式。
- 在AI模型中,经常会将RGB888转换为RGBP888格式,便于模型高效处理。
理解以上这些像素格式,我们就可以根据项目需求选择最合适的格式,提高项目的性能和效率。
6.5 镜像和翻转
在实际应用中,摄像头可能会因为安装方向的不同,导致拍摄的图像是倒置的或者是镜像的。为了让图像呈现正确的方向,我们就需要对图像进行镜像或翻转处理:
- 水平镜像(H-Mirror):将图像左右颠倒,就像看镜子里的自己。
- 垂直翻转(V-Flip):将图像上下颠倒,使上方的物体显示在下方。
通过镜像和翻转,就可以确保图像以正确的方向显示,方便观看和处理。
6.6 曝光和白平衡
- 曝光:曝光控制着传感器接收光线的时间,直接影响图像的亮度。曝光时间越长,传感器接收到的光线就越多,图像就会越亮;曝光时间越短,图像就会变暗。在光线不足的环境下,可以增加曝光时间来提高亮度。
- 白平衡:白平衡用于调整图像的色彩,使其看起来更加自然。不同的光源(如日光、白炽灯、荧光灯)会有不同的色温,影响图像的颜色表现。通过调整白平衡,可以纠正颜色偏差,使白色看起来真正是白色,从而使整个图像的颜色更加准确。
注意!
K230芯片内部自带ISP,如果需要调节摄像头的亮度,对比度,曝光时间等就需要将ISP的AE模块关掉,会导致成像效果变差,所以目前还没有能调节曝光和白平衡的API接口,目前用户无法直接操作。
7 基础案例
7.1 获取默认摄像头的图像
我们先来将默认摄像头CSI2接口上接的摄像头获取到的图像显示到IDE的帧缓冲区。首先需要将摄像头连接好,再上点并运行下面的程序:
# 立创·庐山派-K230-CanMV开发板资料与相关扩展板软硬件资料官网全部开源
# 开发板官网:www.lckfb.com
# 技术支持常驻论坛,任何技术问题欢迎随时交流学习
# 立创论坛:www.jlc-bbs.com/lckfb
# 关注bilibili账号:【立创开发板】,掌握我们的最新动态!
# 不靠卖板赚钱,以培养中国工程师为己任
import time, os, sys
from media.sensor import *
from media.display import *
from media.media import *
sensor_id = 2
sensor = None
try:
# 构造一个具有默认配置的摄像头对象
sensor = Sensor(id=sensor_id)
# 重置摄像头sensor
sensor.reset()
# 无需进行镜像翻转
# 设置水平镜像
# sensor.set_hmirror(False)
# 设置垂直翻转
# sensor.set_vflip(False)
# 设置通道0的输出尺寸为1920x1080
sensor.set_framesize(Sensor.FHD, chn=CAM_CHN_ID_0)
# 设置通道0的输出像素格式为RGB888
sensor.set_pixformat(Sensor.RGB888, chn=CAM_CHN_ID_0)
# 使用IDE的帧缓冲区作为显示输出
Display.init(Display.VIRT, width=1920, height=1080, to_ide=True)
# 初始化媒体管理器
MediaManager.init()
# 启动传感器
sensor.run()
while True:
os.exitpoint()
# 捕获通道0的图像
img = sensor.snapshot(chn=CAM_CHN_ID_0)
# 显示捕获的图像
Display.show_image(img)
except KeyboardInterrupt as e:
print("用户停止: ", e)
except BaseException as e:
print(f"异常: {e}")
finally:
# 停止传感器运行
if isinstance(sensor, Sensor):
sensor.stop()
# 反初始化显示模块
Display.deinit()
os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
time.sleep_ms(100)
# 释放媒体缓冲区
MediaManager.deinit()
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
以上代码主要用于初始化并配置摄像头传感器,设置其输出格式和分辨率,然后在主循环中不断捕获图像并显示。首先,创建并重置传感器对象,设置输出分辨率为1920x1080(全高清),像素格式为RGB888。然后,初始化显示模块,将输出定向到IDE的虚拟帧缓冲区。接着,启动传感器,在无限循环中持续捕获图像并显示。程序在异常或中断时,会正确地停止传感器和显示模块,并释放相关资源。
将以上代码复制进CanMV IDE K230中,连接开发板后运行就能看到帧缓冲区里面的图像了,如下图所示:
7.2 打印当前帧率
我们当前的固件是基于micropython的,所以兼容其标准微库。
7.2.1 clock类
构造函数
utime.clock()
tick
clock.tick()
记录当前时间(毫秒),可用于 FPS 计算。
fps
clock.fps()
根据上一次 clock.tick()
调用后的时间间隔,计算帧率(FPS)。
示例:
import utime
clock = utime.clock()
while True:
clock.tick()
utime.sleep(0.1)
print("fps = ", clock.fps())
2
3
4
5
6
reset
clock.reset()
重置所有计时标记。
avg
clock.avg()
计算每帧的平均时间消耗。
在基础案例7.1章节中,我们获取了默认摄像头的图像,我们接下来去获取另外两个摄像头接口的图像并在IDE的串口控制台中打印出当前帧率。
首先将默认摄像头座子(CSI2)上的摄像头拆下来,将它安装到CSI0或CSI1上面。【当然,你预算充足的话可以到我们商城直接再买两个,把这三个摄像头接口接满,就不需要来回更换了】
import time, os, sys
import utime
from media.sensor import *
from media.display import *
from media.media import *
#用CSI0接口的摄像头
sensor_id = 0
sensor = None
try:
# 构造一个具有默认配置的摄像头对象
sensor = Sensor(id=sensor_id)
# 重置摄像头sensor
sensor.reset()
# 无需进行镜像翻转
# 设置水平镜像
# sensor.set_hmirror(False)
# 设置垂直翻转
# sensor.set_vflip(False)
# 设置通道0的输出尺寸为1920x1080
sensor.set_framesize(Sensor.FHD, chn=CAM_CHN_ID_0)
# 设置通道0的输出像素格式为RGB888
sensor.set_pixformat(Sensor.RGB888, chn=CAM_CHN_ID_0)
# 使用IDE的帧缓冲区作为显示输出
Display.init(Display.VIRT, width=1920, height=1080, to_ide=True)
# 初始化媒体管理器
MediaManager.init()
# 启动传感器
sensor.run()
#构造clock
clock = utime.clock()
while True:
os.exitpoint()
#更新当前时间(毫秒)
clock.tick()
# 捕获通道0的图像
img = sensor.snapshot(chn=CAM_CHN_ID_0)
# 显示捕获的图像
Display.show_image(img)
#打印当前fps
print("fps = ", clock.fps())
except KeyboardInterrupt as e:
print("用户停止: ", e)
except BaseException as e:
print(f"异常: {e}")
finally:
# 停止传感器运行
if isinstance(sensor, Sensor):
sensor.stop()
# 反初始化显示模块
Display.deinit()
os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
time.sleep_ms(100)
# 释放媒体缓冲区
MediaManager.deinit()
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
import time, os, sys
import utime
from media.sensor import *
from media.display import *
from media.media import *
#用CSI1接口的摄像头
sensor_id = 1
sensor = None
try:
# 构造一个具有默认配置的摄像头对象
sensor = Sensor(id=sensor_id)
# 重置摄像头sensor
sensor.reset()
# 无需进行镜像翻转
# 设置水平镜像
# sensor.set_hmirror(False)
# 设置垂直翻转
# sensor.set_vflip(False)
# 设置通道0的输出尺寸为1920x1080
sensor.set_framesize(Sensor.FHD, chn=CAM_CHN_ID_0)
# 设置通道0的输出像素格式为RGB888
sensor.set_pixformat(Sensor.RGB888, chn=CAM_CHN_ID_0)
# 使用IDE的帧缓冲区作为显示输出
Display.init(Display.VIRT, width=1920, height=1080, to_ide=True)
# 初始化媒体管理器
MediaManager.init()
# 启动传感器
sensor.run()
#构造clock
clock = utime.clock()
while True:
os.exitpoint()
#更新当前时间(毫秒)
clock.tick()
# 捕获通道0的图像
img = sensor.snapshot(chn=CAM_CHN_ID_0)
# 显示捕获的图像
Display.show_image(img)
#打印当前fps
print("fps = ", clock.fps())
except KeyboardInterrupt as e:
print("用户停止: ", e)
except BaseException as e:
print(f"异常: {e}")
finally:
# 停止传感器运行
if isinstance(sensor, Sensor):
sensor.stop()
# 反初始化显示模块
Display.deinit()
os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
time.sleep_ms(100)
# 释放媒体缓冲区
MediaManager.deinit()
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
和之前的代码基本一致,只是引入了clock.tick()
来更新时钟,然后在循环末尾打印当前的帧率。
运行时IDE界面如下所示:
8 进阶案例
TODO:等待后续更新
