SYN6288语音合成播报模块

SYN6288E 中文语音合成芯片是北京宇音天下科技有限公司在 2010 年初推出的一款性/价比更高的SYN6288 芯片的基础上更改封装方式的，效果更自然的一款中高端语音合成芯片。SYN6288E 通过异步串口（UART）通讯方式，接收待合成的文本数据，实现文本到语音（或 TTS 语音）的转换。

模块来源

采购链接：

https://item.taobao.com/item.htm?spm=a230r.1.14.41.7bb74e15T8dQgB&id=633248893415&ns=1&abbucket=12#detail

同模块其余链接：

https://detail.tmall.com/item.htm?abbucket=0&id=626679473209&ns=1&skuId=4615245602143&spm=a21n57.1.0.0.acc5523cluUkQ0

https://detail.tmall.com/item.htm?abbucket=0&id=636100867675&ns=1&spm=a21n57.1.0.0.acc5523cluUkQ0

资料下载：

https://pan.baidu.com/s/1Kb8RA9aksd3o8Q-A8WqmNA

提取码：1234

规格参数

输入电压：2.4V~5.1V 额定电流：2.0uA~280mA 控制方式：串口

移植过程

我们的目标是在天空星GD32F407上能够播报语音的功能。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。

查看资料

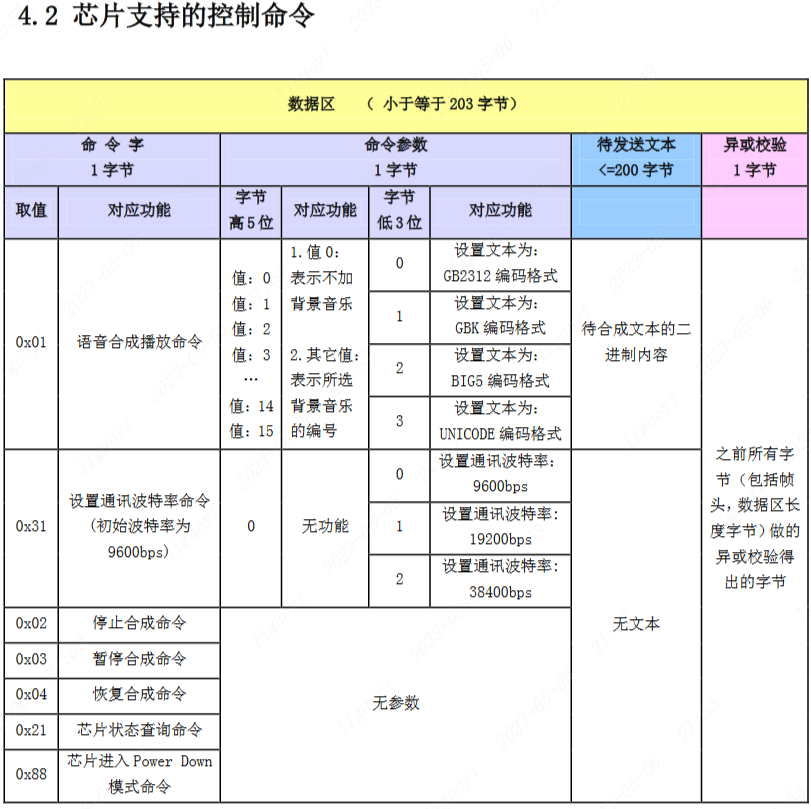

语音播报控制，只要配置出串口，再根据数据手册要求的命令帧格式发送数据，就能实现播报功能。
注意！该模块只能实现语音播报，没有语音识别功能！也无法录音。

引脚选择

移植至工程

移植步骤中的导入.c和.h文件与【2.1 DHT11温湿度传感器】相同，只是将.c和.h文件更改为bsp_syn6288.c与bsp_syn6288.h。见2.1.3.3 移植至工程。这里不再过多讲述。移植完成后面修改相关代码。
将bsp_uart.h文件，替换成下方的代码：

/*
* 天空星软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：club.szlcsc.com
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
* Change Logs:
* Date           Author       Notes
* 2023-11-02     LCKFB-yzh    first version
*/

#ifndef __BSP_UART_H__
#define __BSP_UART_H__

#include "board.h"

#define BSP_USART_TX_RCU  RCU_GPIOA   // 串口TX的端口时钟
#define BSP_USART_RX_RCU  RCU_GPIOA   // 串口RX的端口时钟
#define BSP_USART_RCU     RCU_USART0  // 串口0的时钟

#define BSP_USART_TX_PORT GPIOA                                // 串口TX的端口
#define BSP_USART_RX_PORT GPIOA                                // 串口RX的端口
#define BSP_USART_AF                         GPIO_AF_7   // 串口0的复用功能
#define BSP_USART_TX_PIN  GPIO_PIN_9  // 串口TX的引脚
#define BSP_USART_RX_PIN  GPIO_PIN_10 // 串口RX的引脚

#define BSP_USART                                                 USART0                                                                      // 串口0
#define BSP_USART_IRQ                     USART0_IRQn                                                                 // 串口0中断
#define BSP_USART_IRQHandler  USART0_IRQHandler                                                // 串口0中断服务函数

/* 串口缓冲区的数据长度 */
#define USART_RECEIVE_LENGTH  1024

extern uint8_t  g_recv_buff[]; // 接收缓冲区
extern uint16_t g_recv_length;                                                                                 // 接收数据长度
extern uint8_t  g_recv_complete_flag;                                                  // 接收完成标志位

void usart_gpio_config(uint32_t band_rate);                           // 配置串口
void usart_send_data(uint8_t ucch);                                   // 发送一个字符
void usart_send_string(uint8_t *ucstr);                               // 发送一个字符串
void  usart_receive_clear(void);

#endif /* __BSP_UART_H__ */

将bsp_uart.c文件，替换成下方的代码：

/*
* 天空星软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网：www.lckfb.com
* 技术支持常驻论坛，任何技术问题欢迎随时交流学习
* 立创论坛：club.szlcsc.com
* 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
* 不靠卖板赚钱，以培养中国工程师为己任
* Change Logs:
* Date           Author       Notes
* 2023-11-02     LCKFB-yzh    first version
*/

#include "bsp_uart.h"
#include <stdio.h>

uint8_t         g_recv_buff[];   // 接收缓冲区
uint16_t         g_recv_length = 0;                                                                         // 接收数据长度
uint8_t                g_recv_complete_flag = 0;                                          // 接收数据完成标志位

/************************************************
函数名称 ： usart_gpio_config
功    能 ： 串口配置GPIO
参    数 ： band_rate:波特率
返 回 值 ： 无
作    者 ： LC
*************************************************/
void usart_gpio_config(uint32_t band_rate)
{
        /* 开启时钟 */
        rcu_periph_clock_enable(BSP_USART_TX_RCU);   // 开启串口时钟
        rcu_periph_clock_enable(BSP_USART_RX_RCU);   // 开启端口时钟
        rcu_periph_clock_enable(BSP_USART_RCU);      // 开启端口时钟

        /* 配置GPIO复用功能 */
  gpio_af_set(BSP_USART_TX_PORT,BSP_USART_AF,BSP_USART_TX_PIN);
        gpio_af_set(BSP_USART_RX_PORT,BSP_USART_AF,BSP_USART_RX_PIN);

        /* 配置GPIO的模式 */
        /* 配置TX为复用模式 上拉模式 */
        gpio_mode_set(BSP_USART_TX_PORT,GPIO_MODE_AF,GPIO_PUPD_PULLUP,BSP_USART_TX_PIN);
        /* 配置RX为复用模式 上拉模式 */
        gpio_mode_set(BSP_USART_RX_PORT, GPIO_MODE_AF,GPIO_PUPD_PULLUP,BSP_USART_RX_PIN);

        /* 配置TX为推挽输出 50MHZ */
        gpio_output_options_set(BSP_USART_TX_PORT,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,BSP_USART_TX_PIN);
        /* 配置RX为推挽输出 50MHZ */
        gpio_output_options_set(BSP_USART_RX_PORT,GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, BSP_USART_RX_PIN);

        /* 配置串口的参数 */
        usart_deinit(BSP_USART);                                 // 复位串口
        usart_baudrate_set(BSP_USART,band_rate);                 // 设置波特率
        usart_parity_config(BSP_USART,USART_PM_NONE);            // 没有校验位
        usart_word_length_set(BSP_USART,USART_WL_8BIT);          // 8位数据位
        usart_stop_bit_set(BSP_USART,USART_STB_1BIT);                              // 1位停止位

  /* 使能串口 */
        usart_enable(BSP_USART);                                 // 使能串口
        usart_transmit_config(BSP_USART,USART_TRANSMIT_ENABLE);  // 使能串口发送
        usart_receive_config(BSP_USART,USART_RECEIVE_ENABLE);    // 使能串口接收

        /* 中断配置 */
        nvic_irq_enable(BSP_USART_IRQ, 2, 2);                                                                          // 配置中断优先级
        usart_interrupt_enable(BSP_USART,USART_INT_RBNE);                                 // 读数据缓冲区非空中断和溢出错误中断
        usart_interrupt_enable(BSP_USART,USART_INT_IDLE);                                 // 空闲检测中断
}

/************************************************
函数名称 ： usart_send_data
功    能 ： 串口重发送一个字节
参    数 ： ucch：要发送的字节
返 回 值 ：
作    者 ： LC
*************************************************/
void usart_send_data(uint8_t ucch)
{
        usart_data_transmit(BSP_USART,(uint8_t)ucch);                                                         // 发送数据
        while(RESET == usart_flag_get(BSP_USART,USART_FLAG_TBE));  // 等待发送数据缓冲区标志置位
}


/************************************************
函数名称 ： usart_send_String
功    能 ： 串口发送字符串
参    数 ： ucstr:要发送的字符串
返 回 值 ：
作    者 ： LC
*************************************************/
void usart_send_string(uint8_t *ucstr)
{
        while(ucstr && *ucstr)        // 地址为空或者值为空跳出
        {
          usart_send_data(*ucstr++);  // 发送单个字符
        }
}
void  usart_receive_clear(void)
{
    unsigned int i = 0;
    for( i = 0; i < USART_RECEIVE_LENGTH; i++ )
    {
        g_recv_buff[] = 0;
    }
    g_recv_length = 0;
}

#if !defined(__MICROLIB)
//不使用微库的话就需要添加下面的函数
#if (__ARMCLIB_VERSION <= 6000000)
//如果编译器是AC5  就定义下面这个结构体
struct __FILE
{
        int handle;
};
#endif

FILE __stdout;

//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{
        x = x;
}
#endif

/* retarget the C library printf function to the USART */
int fputc(int ch, FILE *f)
{
    usart_data_transmit(BSP_USART, (uint8_t)ch);
    while(RESET == usart_flag_get(BSP_USART, USART_FLAG_TBE));
    return ch;
}

/************************************************
函数名称 ： BSP_USART_IRQHandler
功    能 ： 串口接收中断服务函数
参    数 ： 无
返 回 值 ： 无
作    者 ： LC
*************************************************/
void BSP_USART_IRQHandler(void)
{
        if(usart_interrupt_flag_get(BSP_USART,USART_INT_FLAG_RBNE) == SET)   // 接收缓冲区不为空
        {
                g_recv_buff[] = usart_data_receive(BSP_USART);      // 把接收到的数据放到缓冲区中
        }

        if(usart_interrupt_flag_get(BSP_USART,USART_INT_FLAG_IDLE) == SET)   // 检测到帧中断
        {
                usart_data_receive(BSP_USART);                                     // 必须要读，读出来的值不能要
                g_recv_buff[] = '\0';                                                                                                                                 // 数据接收完毕，数组结束标志
                g_recv_complete_flag = 1;                                          // 接收完成
                usart_interrupt_flag_clear(BSP_USART, USART_INT_FLAG_IDLE);
        }

}

在文件bsp_syn6288.c中，编写如下代码。

/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 立创论坛：club.szlcsc.com
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 * Change Logs:
 * Date           Author       Notes
 * 2023-11-02     LCKFB-yzh    first version
 */
#include "bsp_syn6288.h"
#include "stdio.h"
#include "stdlib.h"
#include "string.h"

#define SYN6288RX_LEN_MAX 255

unsigned char SYN6288RX_BUFF[];
unsigned char SYN6288RX_LEN = 0;


/******************************************************************
 * 函 数 名 称：SYN6288_GPIO_Init
 * 函 数 说 明：SYN6288引脚初始化
 * 函 数 形 参：band_rate GPS通信波特率
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：默认波特率为9600
******************************************************************/
void SYN6288_GPIO_Init(uint32_t band_rate)
{
    /* 开启时钟 */
        rcu_periph_clock_enable(BSP_SYN6288_TX_RCU);   // 开启串口时钟
        rcu_periph_clock_enable(BSP_SYN6288_RX_RCU);   // 开启端口时钟
        rcu_periph_clock_enable(BSP_SYN6288_RCU);      // 开启端口时钟

        /* 配置GPIO复用功能 */
                gpio_af_set(BSP_SYN6288_TX_PORT,BSP_SYN6288_AF,BSP_SYN6288_TX_PIN);
                gpio_af_set(BSP_SYN6288_RX_PORT,BSP_SYN6288_AF,BSP_SYN6288_RX_PIN);

        /* 配置GPIO的模式 */
        /* 配置TX为复用模式 上拉模式 */
        gpio_mode_set(BSP_SYN6288_TX_PORT,GPIO_MODE_AF,GPIO_PUPD_PULLUP,BSP_SYN6288_TX_PIN);
        /* 配置RX为复用模式 上拉模式 */
        gpio_mode_set(BSP_SYN6288_RX_PORT, GPIO_MODE_AF,GPIO_PUPD_PULLUP,BSP_SYN6288_RX_PIN);

        /* 配置TX为推挽输出 50MHZ */
        gpio_output_options_set(BSP_SYN6288_TX_PORT,GPIO_OTYPE_PP,GPIO_OSPEED_50MHZ,BSP_SYN6288_TX_PIN);
        /* 配置RX为推挽输出 50MHZ */
        gpio_output_options_set(BSP_SYN6288_RX_PORT,GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, BSP_SYN6288_RX_PIN);

        /* 配置串口的参数 */
        usart_deinit(BSP_SYN6288_USART);                                 // 复位串口
        usart_baudrate_set(BSP_SYN6288_USART,band_rate);                 // 设置波特率
        usart_parity_config(BSP_SYN6288_USART,USART_PM_NONE);            // 没有校验位
        usart_word_length_set(BSP_SYN6288_USART,USART_WL_8BIT);          // 8位数据位
        usart_stop_bit_set(BSP_SYN6288_USART,USART_STB_1BIT);                              // 1位停止位

                /* 使能串口 */
        usart_enable(BSP_SYN6288_USART);                                                   // 使能串口
        usart_transmit_config(BSP_SYN6288_USART,USART_TRANSMIT_ENABLE);  // 使能串口发送
        usart_receive_config(BSP_SYN6288_USART, USART_RECEIVE_ENABLE);//使能UART1接收

                /*        使能UART接收中断标志位 */
        usart_interrupt_enable(BSP_SYN6288_USART, USART_INT_RBNE);
                //usart_interrupt_enable(BSP_SYN6288_USART, USART_INT_IDLE);
        /* 配置中断优先级 */
        nvic_irq_enable(BSP_SYN6288_IRQn, 2, 2); // 配置中断优先级
}

/******************************************************************
 * 函 数 名 称：SYN6288_Send_Bit
 * 函 数 说 明：向SYN6288发送单个字符
 * 函 数 形 参：ch发送的字符
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
******************************************************************/
void SYN6288_Send_Bit(unsigned char ch)
{
        //发送字符
        usart_data_transmit(BSP_SYN6288_USART, ch);
        // 等待发送数据缓冲区标志自动置位
        while(RESET == usart_flag_get(BSP_SYN6288_USART, USART_FLAG_TBE) );
}

/******************************************************************
 * 函 数 名 称：SYN6288_send_String
 * 函 数 说 明：SYN6288发送字符串
 * 函 数 形 参：str要发送的字符串
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
******************************************************************/
void SYN6288_send_String(unsigned char *str)
{
        while( str && *str ) // 地址为空或者值为空跳出
        {
                        SYN6288_Send_Bit(*str++);
        }
}
//获取串口接收的数据
unsigned char *Get_SYN6288RX_BUFF(void)
{
        return SYN6288RX_BUFF;
}

//清除串口接收的数据
void Clear_SYN6288RX_BUFF(void)
{
        unsigned char i = SYN6288RX_LEN_MAX-1;
        while(i)
        {
                SYN6288RX_BUFF[] = '\0';
        }
        SYN6288RX_LEN = 0;
}

/************************************************************
 * 函数名称：SYN6288_Send_Cmd
 * 函数说明：向SYN6288发送命令
 * 型    参：
 * 【CmdType=命令字】           可使用参数有：
 *                                                                                 0x01        语音合成命令
 *                                                                                 0x31        设置波特率（默认9600）
 *                                              0x02        停止合成命令
 *                                              0x03        暂停合成命令
 *                                              0x04        恢复合成命令
 *                                              0x21        芯片状态查询命令
 *                                              0x88        芯片进入低功耗模式
 * 【CmdPar=命令参数】          可使用参数有：
 *                                              字节高5位的十进制为0时，表示不加背景音乐
 *                                              字节高5位的十进制为1~15时，表示所选背景音乐的编号
 *                                              字节低3位的十进制为0~3，并且命令字为语音合成命令时，分别代表设置文本为GB2312格式、GBK格式、BIG5格式、UNICODE格式；
 *                                              字节低3位的十进制为0~2，并且命令字为设置波特率时，分别代表设置波特率为9600、19200、38400；
 * 【text=播报的文本】

 * 返 回 值：0=发送成功
 * 备    注：

 * 接收到控制命令帧，芯片会向上位机发送1个字节的状态回传，上位机可根据这个回传来判断芯片目前的工作状态
 * 初始化成功回传            0X4A
 * 收到正确的命令帧回传      0x41
 * 收到不能识别命令帧回传    0x45
 * 芯片播音状态回传          0x4E
 * 芯片空闲状态回传          0x4F
*************************************************************/
unsigned char SYN6288_Send_Cmd(uint8_t CmdType, uint8_t CmdPar, uint8_t *text)
{
        unsigned char frame_header = 0XFD;       //帧头
        unsigned int Text_Len = strlen((const char*)text);//待发送文本的长度
        unsigned int Data_Len = Text_Len + 3;              //数据区长度；3=帧头、帧尾和异或校验
        unsigned char Xor_Check = 0;                       //异或校验存储
        unsigned char Send_Buff[];                     //待发送的命令帧，命令帧最大206个字节
        uint8_t i = 0;

        Send_Buff[] = frame_header;   //帧头
        Send_Buff[] = Data_Len>>8;      //高位在前
        Send_Buff[] = Data_Len&0x00ff; //低位在前
        Send_Buff[] = CmdType;         //命令字
        Send_Buff[] = CmdPar;          //命令数据
        sprintf((char*)Send_Buff+5, "%s", text );

        //发送数据
        for( i = 0; i < Text_Len+5; i++ )
        {
                Xor_Check = Xor_Check ^ Send_Buff[];//对每一个数据进行异或校验保存
                SYN6288_Send_Bit( Send_Buff[] );//发送数据
        }
        SYN6288_Send_Bit( Xor_Check );//发送最后一位：异或校验数据

        return 0;
}


/******************************************************************
 * 函 数 名 称：BSP_SYN6288_IRQHandler
 * 函 数 说 明：串口中断服务函数
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
******************************************************************/
void BSP_SYN6288_IRQHandler(void)
{
        if(usart_interrupt_flag_get(BSP_SYN6288_USART,USART_INT_FLAG_RBNE) != RESET) // 接收缓冲区不为空
        {
                SYN6288RX_BUFF[] = usart_data_receive(BSP_SYN6288_USART);
                SYN6288RX_LEN = ( SYN6288RX_LEN + 1 ) % SYN6288RX_LEN_MAX;
        }
        if(usart_interrupt_flag_get(BSP_SYN6288_USART,USART_INT_FLAG_IDLE) == SET) // 检测到空闲中断
        {
                usart_data_receive(BSP_SYN6288_USART); //必须要读，读出来的值不能要
                SYN6288RX_BUFF[] = '\0';
                                //usart_interrupt_flag_clear(BSP_SYN6288_USART, USART_INT_FLAG_IDLE);
        }
}

在文件bsp_syn6288.h中，编写如下代码。

/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 立创论坛：club.szlcsc.com
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 * Change Logs:
 * Date           Author       Notes
 * 2023-11-02     LCKFB-yzh    first version
 */
#ifndef _BSP_SYN6288_H
#define _BSP_SYN6288_H

#include "gd32f4xx.h"
#include "board.h"

#define BSP_SYN6288_TX_RCU      RCU_GPIOA   // 串口TX的端口时钟
#define BSP_SYN6288_RX_RCU      RCU_GPIOA   // 串口RX的端口时钟
#define BSP_SYN6288_RCU         RCU_USART1  // 串口1的时钟

#define BSP_SYN6288_TX_PORT     GPIOA                                // 串口TX的端口
#define BSP_SYN6288_RX_PORT     GPIOA                                // 串口RX的端口
#define BSP_SYN6288_AF          GPIO_AF_7   // 串口0的复用功能
#define BSP_SYN6288_TX_PIN      GPIO_PIN_2  // 串口TX的引脚
#define BSP_SYN6288_RX_PIN      GPIO_PIN_3 // 串口RX的引脚

#define BSP_SYN6288_USART                 USART1      // 串口1
#define BSP_SYN6288_IRQn                 USART1_IRQn
#define BSP_SYN6288_IRQHandler         USART1_IRQHandler



void SYN6288_GPIO_Init(uint32_t band_rate);
unsigned char SYN6288_Send_Cmd(uint8_t CmdType, uint8_t CmdPar, uint8_t *text);
#endif

移植验证

在自己工程中的main主函数中，编写如下。

#include "board.h"
#include "bsp_syn6288.h"

int main(void)
{
        nvic_priority_group_set(NVIC_PRIGROUP_PRE2_SUB2);
        board_init();
        usart_gpio_config(9600);
        SYN6288_GPIO_Init(9600);
        printf("start\r\n");
        delay_ms(1000);

        SYN6288_Send_Cmd(0x01,0x00,"立创开发板·天空星");

        while(1)
        {

        }
}

移植现象：模块播报立创·天空星。

代码下载

链接在资料下载章节的模块移植手册资料那里！！
