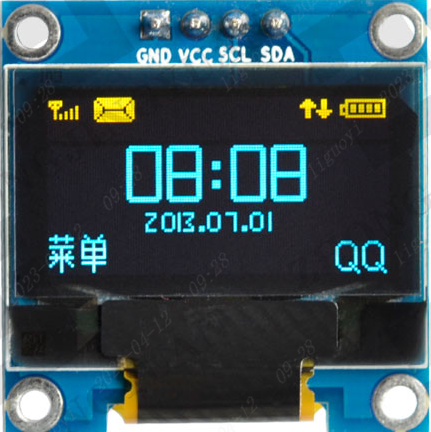

0.96寸IIC单色屏

模块来源

采购链接：
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-23284685151.19.1ffe61919S9gQy&id=40809409804
资料下载链接：
https://pan.baidu.com/s/1xy2zH8-hs-S8-_AcVtBP_g
资料提取码：0jhj

规格参数

工作电压：3.3V
工作电流：9MA
模块尺寸：27.3 x 27.8 MM
像素大小：128(H) x 64(V)RGB
驱动芯片：SSD1306
通信协议：IIC
管脚数量：4 Pin（2.54mm间距排针）

硬件连接

• VCC：连接到开发板的3.3V或5V（取决于OLED屏幕的电压要求，大多数SSD1306模块都支持3.3V和5V）。
• GND：连接到开发板的GND。
• SCL：连接到开发板的A5或者SCL引脚。
• SDA：连接到开发板的A4或者SDA引脚。

使用方法

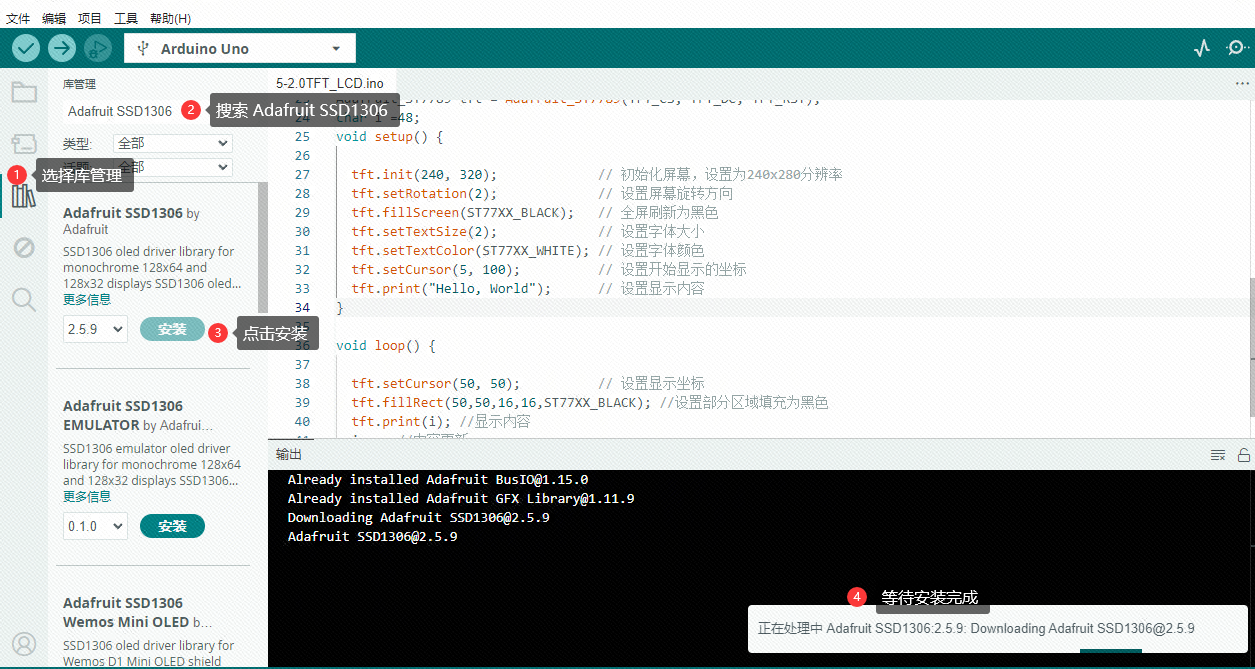

安装库文件（如果已经安过则无需理会）

1. 打开Arduino IDE。
2. 选择“工具” > “管理库…”。
3. 搜索“Adafruit SSD1306”和“Adafruit GFX”，然后分别安装这两个库。

编写代码

/******************************************************************************
  * 测试硬件：ColorEasyDuino开发板
  * 版 本 号: V1.0
  * 修改作者: www.lckfb.com
  * 修改日期: 2024年03月28日
  * 功能介绍:
  *****************************************************************************
  * 开发板软硬件资料与相关项目软硬件资料官网全部开源
  * 开发板官网：www.lckfb.com
  * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
  * 立创论坛：club.szlcsc.com
  * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
  * 不靠卖板赚钱，以培养中国工程师为己任
******************************************************************************/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// 定义屏幕宽度和高度
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// 创建一个Adafruit_SSD1306对象。参数为复位引脚，由于许多模块没有使用，因此传递-1。
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  // 初始化OLED显示屏
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // 这里的0x3C是大多数OLED屏幕的I2C地址，如果无法工作，尝试0x3D
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // 无限循环
  }

  display.clearDisplay();

  display.setTextSize(1);      // 设置文本大小
  display.setTextColor(SSD1306_WHITE); // 设置文本颜色
  display.setCursor(0,0);     // 设置文本起始位置
  display.println(F("Hello, world!"));

  display.setTextSize(2);
  display.setCursor(0,10);
  display.println(F("SSD1306"));

  display.display(); // 显示所有的绘图操作
}

void loop() {
  // 这里不需要重复执行的代码
}

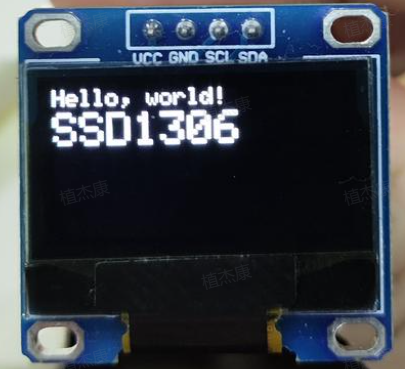

使用验证
