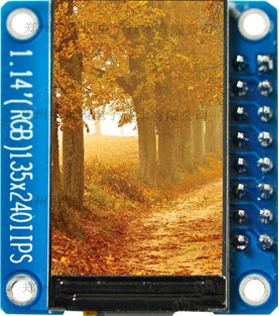

1.14寸彩屏

模块来源

采购链接：
1.14寸TFT显示屏ips液晶屏1.14寸st7789并口屏高清TFT LCD135240

资料下载链接：
https://pan.baidu.com/s/1cVzawBFj3ZkGml5Dj-368A
资料提取码：8888

规格参数

工作电压：3.3V
工作电流：20MA

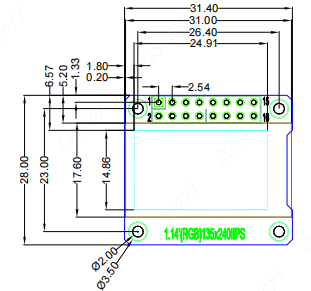

模块尺寸：31.4(H) x 28(V) MM
像素大小：135(H) x 240(V)RGB
驱动芯片：ST7789V
通信协议：8位并口
管脚数量：16 Pin（2.54mm间距排针）

硬件连接

对于8位并口TFT屏幕，需要连接数据线D0到D7、读取、写入、芯片选择、数据/命令切换、以及重置信号等引脚。确保根据你的具体硬件调整以下引脚定义：

• D0-D7 - 8位数据线
• WR - 写入信号
• RD - 读取信号（如果不使用读取功能，可以将其连接到VCC）
• CS - 芯片选择信号
• DC - 数据/命令切换信号
• RST - 重置信号

#define LCD_D0 8
#define LCD_D1 9
#define LCD_D2 2
#define LCD_D3 3
#define LCD_D4 4
#define LCD_D5 5
#define LCD_D6 6
#define LCD_D7 7
#define LCD_RD A0
#define LCD_WR A1
#define LCD_RS A2
#define LCD_CS A3
#define LCD_RST A4

使用方法

安装库文件（如果已经安过则无需理会）

1. 打开Arduino IDE。
2. 选择“工具” > “管理库…”。
3. 搜索“MCUFRIEND_kbv”和“Adafruit GFX”，然后分别安装这两个库。

编写代码

针对1.14寸的ST7789V，分辨率为135x240像素的8位并口屏幕，在arduino IDE中并没有很多相关的并口库，所以基于该屏幕写了库文件。

INFO

.CPP

将文件放入到工程文件夹下，与ino文件同级。

接下来在ino文件中编写以下代码：

/******************************************************************************
  * 测试硬件：ColorEasyDuino开发板
  * 版 本 号: V1.0
  * 修改作者: www.lckfb.com
  * 修改日期: 2024年03月26日
  * 功能介绍:
  *****************************************************************************
  * 开发板软硬件资料与相关项目软硬件资料官网全部开源
  * 开发板官网：www.lckfb.com
  * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
  * 立创论坛：club.szlcsc.com
  * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
  * 不靠卖板赚钱，以培养中国工程师为己任
******************************************************************************/
#define LCD_D0 8
#define LCD_D1 9
#define LCD_D2 2
#define LCD_D3 3
#define LCD_D4 4
#define LCD_D5 5
#define LCD_D6 6
#define LCD_D7 7
#define LCD_RD A0
#define LCD_WR A1
#define LCD_RS A2
#define LCD_CS A3
#define LCD_RST A4

// //LCD pins  |D7 |D6 |D5 |D4 |D3 |D2 |D1 |D0 | |RD |WR |RS |CS |RST|
// //UNO pins  |7  |6  |5  |4  |3  |2  |9  |8  | |A0 |A1 |A2 |A3 |A4 |

#include "ST7789_8Bit_parallel.h"

ST7789_8Bit_parallel tft = ST7789_8Bit_parallel(135,240,LCD_D0, LCD_D1, LCD_D2, LCD_D3, LCD_D4, LCD_D5, LCD_D6, LCD_D7, LCD_RD, LCD_WR, LCD_RS, LCD_CS, LCD_RST);

void setup() {

  tft.begin(); //屏幕初始化
  tft.setRotation(0);             // 设置屏幕旋转方向
  tft.LCD_Fill(0,0,135,240,BLACK);   // 全屏刷新为黑色
  tft.setTextSize(2);             // 设置字体大小
  tft.setTextColor(RED);          // 设置字体颜色
  tft.setCursor(5, 100);          // 设置开始显示的坐标
  tft.print("Hello, World");      // 设置显示内容
}
unsigned char dat = 0;
void loop() {
  tft.drawPixel(dat, 10, RED);
  dat =( dat+1)%130;
  delay(10);
}

使用验证
