02、阻塞 IO 实验 *

阻塞 IO 在 Linux内核中是非常常用的 IO 模型，所依赖的机制是等待队列。下面让我们来开始阻塞 IO 的学习吧。

一、什么是等待队列

在Linux系统中，等待队列是管理进程暂停和唤醒的机制。它的结构就像一个环形双向列表，主要由两部分组成：

队列头（wait_queue_head_t） 这是队列的起点，负责管理整个列表。它的结构很简单，包含两个关键部分：

自旋锁（spinlock_t lock）：用来保证多个处理器操作队列时不会互相干扰
链表头（list_head task_list）：指向队列中第一个等待任务的位置

队列元素 每个元素代表一个等待的进程，按顺序连在队列头的链表里。

工作原理很简单：当进程需要等待某个条件（比如数据到达或资源可用），就会把自己的任务信息加入队列暂停执行；当条件满足时，内核会从队列里唤醒对应的任务继续运行。

系统用typedef把结构体名称简化为wait_queue_head_t，这样开发者调用时更方便。整个机制就像一个"等待名单"，让进程能有序地暂停和恢复。

struct _wait_queue_head{
    spinlock_t lock; //自旋锁
    struct list_head task_list //链表头
}；
typefef struct _wait_queue_head wait_queue_head_t;

等待队列项使用结构体 wait_queue_t 来表示，等待队列项是等待队列元素，该结构体同样定义在文件 include/linux/wait.h 里面，结构体内容如下所示：

struct _wait_queue{
    unsigned int flags;
    void *private;
    wait_queue_func_t func;
    struct list_head task_list;
};
typedef struct _wait_queue wait_queue_t;

二、等待队列 API 函数

2.1、定义并初始化等待队列头

要使用等待队列，首先需要初始化它的队列头。这可以通过两种方法实现：

方法一：

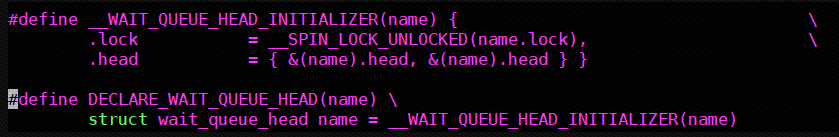

用DECLARE_WAIT_QUEUE_HEAD宏直接声明队列头。这个宏的作用就是在声明变量的同时自动完成等待队列的初始化，例如： DECLARE_WAIT_QUEUE_HEAD(my_queue); 这样一行代码就完成了队列头的静态创建和初始化工作。

方法二

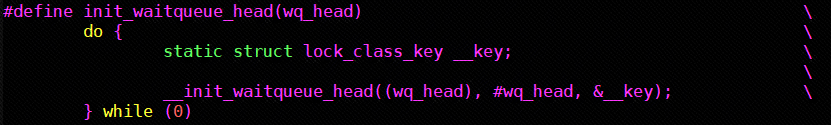

使用 init_waitqueue_head 宏动态初始化等待队列头，宏定义如下:

参数q表示需要初始化的队列头指针。使用宏定义如下所示

wait_queue_head_t head; //等待队列头
init waitqueue head(&head);//初始化等待队列头指针

然后再来学习如何创建等待队列元素，也就是等待队列项，

2.2、创建等待队列项

在Linux系统中，DECLARE_WAITQUEUE是一个用来创建进程等待项的宏。它的使用方法很简单：

DECLARE_WAITQUEUE(队列名称, current);

这个宏的两个参数：

第一个参数是给新创建的等待项起个名字（比如waiter）
第二个参数必须是current，这是个特殊变量，永远指向当前正在运行的进程

具体来说：当你调用这个宏时，系统会自动为当前运行的进程创建一个等待队列项。这个等待项会和当前进程绑定在一起，用于让进程在等待某些事件时进入睡眠状态。

举个例子：

DECLARE_WAITQUEUE(my_waiter, current);

这行代码的作用就是：为当前进程创建一个名为my_waiter的等待项，方便后续让进程在需要时等待资源。

2.3、添加/删除队列

当设备没有准备就绪（如没有可读数据）而需要进程阻塞的时候，就需要将进程对应的等

待队列项添加到前面创建的等待队列中，只有添加到等待队列中以后进程才能进入休眠态。当

设备可以访问时（如有可读数据），再将进程对应的等待队列项从等待队列中移除即可。

等待队列项添加队列函数如下所示：

::: 函数原型:

void add_wait_queue(wait_queue_head_t *q,wait_queue_t *wait)

函数功能:

(通过等待队列头)向等待队列中添加队列项

参数含义:

wq_head 表示等待队列项要加入等待队列的等待队列头

wq_entry 表示要加入的等待队列项

函数返回值

无 :::

等待队列项移除队列函数如下所示：

::: 函数原型：

void remove_wait_queue(wait_queue_head_t *q,wait_queue_t *wait)

函数功能：

要删除的等待队列项所处的等待队列头

函数含义：

第一个参数 q 表示等待队列项要加入等待队列的等待队列头

第二个参数 wait 表示要加入的等待队列项

函数返回值：

无 :::

2.4、等待事件

除了主动唤醒以外，也可以设置等待队列等待某个事件，当这个事件满足以后就自动唤醒

等待队列中的进程，使用如下所示的宏，是不可中断的阻塞等待。

#define __wait_event(wq_head, condition) \
(void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 0, 0, \
schedule())

::: 宏定义功能：

不可中断的阻塞等待，让调用进程进入不可中断的睡眠状态，在等待队列里面睡眠直到

condition 变成真，被内核唤醒。

参数含义：

第一个参数 wq: wait_queue_head_t 类型变量

第二个参数 condition : 等待条件，为假时才可以进入休眠。如果 condition 为真，则不会

休眠 :::

除此之外，wait_event_interruptible 的宏是可中断的阻塞等待。

#define __wait_event_interruptible(wq_head, condition) \ ___wait_event(wq_head, condition, TASK_INTERRUPTIBLE, 0, 0, \
schedule())

::: 宏含义功能：

可中断的阻塞等待，让调用进程进入可中断的睡眠状态，直到 condition 变成真被内核唤醒

或信号打断唤醒。

参数含义：

第一个参数 wq :wait_queue_head_t 类型变量

第二个参数 condition :等待条件。为假时才可以进入休眠。如果 condition 为真，则不会休

眠。 :::

wait_event_timeout() 宏也与 wait_event()类似.不过如果所给的睡眠时间为负数则立即返

回.如果在睡眠期间被唤醒,且 condition 为真则返回剩余的睡眠时间,否则继续睡眠直到到达或

超过给定的睡眠时间,然后返回 0。

wait_event_interruptible_timeout() 宏与 wait_event_timeout()类似,不过如果在睡眠期间被

信号打断则返回 ERESTARTSYS 错误码。

wait_event_interruptible_exclusive() 宏同样和 wait_event_interruptible()一样,不过该睡眠

的进程是一个互斥进程

注意：调用的时要确认 condition 值是真还是假，如果调用 condition 为真，则不会休眠。

2.5、等待队列唤醒

当设备可以使用的时候就要唤醒进入休眠态的进程，唤醒可以使用如下俩个函数：

::: 函数原型：

wake_up(wait_queue_head_t *q)

函数功能：

唤醒所有休眠进程

参数含义：

q 表示要唤醒的等待队列的等待队列头

函数原型：

wake_up_interruptible(wait_queue_head_t *q)

函数功能：

唤醒可中断的休眠进程

参数含义：

q 表示要唤醒的等待队列的等待队列头 :::

三、等待队列使用方法

步骤一：初始化等待队列头，并将条件置成假(condition=0)。

步骤二：在需要阻塞的地方调用 wait_event()，使进程进入休眠状态。

步骤三：当条件满足时，需要解除休眠，先将条件(condition=1),然后调用 wake_up 函数唤醒等待队列中的休眠进程。

四、实验代码

4.1、驱动

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kdev_t.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>
#include <linux/io.h>
#include  <linux/wait.h>

struct device_test{

    dev_t dev_num;  //设备号
     int major ;  //主设备号
    int minor ;  //次设备号
    struct cdev cdev_test; // cdev
    struct class *class;   //类
    struct device *device; //设备
    char kbuf[32];
    int  flag;  //标志位
};

struct  device_test dev1;

DECLARE_WAIT_QUEUE_HEAD(read_wq); //定义并初始化等待队列头

/*打开设备函数*/
static int cdev_test_open(struct inode *inode, struct file *file)
{
    file->private_data=&dev1;//设置私有数据
    printk("This is cdev_test_open\r\n");

    return 0;
}

/*向设备写入数据函数*/
static ssize_t cdev_test_write(struct file *file, const char __user *buf, size_t size, loff_t *off)
{
     struct device_test *test_dev=(struct device_test *)file->private_data;

    if (copy_from_user(test_dev->kbuf, buf, size) != 0) // copy_from_user:用户空间向内核空间传数据
    {
        printk("copy_from_user error\r\n");
        return -1;
    }
    test_dev->flag=1;//将条件置1
    wake_up_interruptible(&read_wq); //并使用wake_up_interruptible唤醒等待队列中的休眠进程

    return 0;
}

/**从设备读取数据*/
static ssize_t cdev_test_read(struct file *file, char __user *buf, size_t size, loff_t *off)
{

    struct device_test *test_dev=(struct device_test *)file->private_data;

    wait_event_interruptible(read_wq,test_dev->flag); //可中断的阻塞等待，使进程进入休眠态

    if (copy_to_user(buf, test_dev->kbuf, strlen( test_dev->kbuf)) != 0) // copy_to_user:内核空间向用户空间传数据
    {
        printk("copy_to_user error\r\n");
        return -1;
    }


    return 0;
}

static int cdev_test_release(struct inode *inode, struct file *file)
{

    return 0;
}

/*设备操作函数*/
struct file_operations cdev_test_fops = {
    .owner = THIS_MODULE, //将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
    .open = cdev_test_open, //将open字段指向chrdev_open(...)函数
    .read = cdev_test_read, //将open字段指向chrdev_read(...)函数
    .write = cdev_test_write, //将open字段指向chrdev_write(...)函数
    .release = cdev_test_release, //将open字段指向chrdev_release(...)函数
};

static int __init chr_fops_init(void) //驱动入口函数
{
    /*注册字符设备驱动*/
    int ret;
    /*1 创建设备号*/
    ret = alloc_chrdev_region(&dev1.dev_num, 0, 1, "alloc_name"); //动态分配设备号
    if (ret < 0)
    {
       goto err_chrdev;
    }
    printk("alloc_chrdev_region is ok\n");

    dev1.major = MAJOR(dev1.dev_num); //获取主设备号
   dev1.minor = MINOR(dev1.dev_num); //获取次设备号

    printk("major is %d \r\n", dev1.major); //打印主设备号
    printk("minor is %d \r\n", dev1.minor); //打印次设备号
     /*2 初始化cdev*/
    dev1.cdev_test.owner = THIS_MODULE;
    cdev_init(&dev1.cdev_test, &cdev_test_fops);

    /*3 添加一个cdev,完成字符设备注册到内核*/
   ret =  cdev_add(&dev1.cdev_test, dev1.dev_num, 1);
    if(ret<0)
    {
        goto  err_chr_add;
    }
    /*4 创建类*/
  dev1. class = class_create(THIS_MODULE, "test");
    if(IS_ERR(dev1.class))
    {
        ret=PTR_ERR(dev1.class);
        goto err_class_create;
    }
    /*5  创建设备*/
  dev1.device = device_create(dev1.class, NULL, dev1.dev_num, NULL, "test");
    if(IS_ERR(dev1.device))
    {
        ret=PTR_ERR(dev1.device);
        goto err_device_create;
    }

return 0;

 err_device_create:
        class_destroy(dev1.class);                 //删除类

err_class_create:
       cdev_del(&dev1.cdev_test);                 //删除cdev

err_chr_add:
        unregister_chrdev_region(dev1.dev_num, 1); //注销设备号

err_chrdev:
        return ret;
}

static void __exit chr_fops_exit(void) //驱动出口函数
{
    /*注销字符设备*/
    unregister_chrdev_region(dev1.dev_num, 1); //注销设备号
    cdev_del(&dev1.cdev_test);                 //删除cdev
    device_destroy(dev1.class, dev1.dev_num);       //删除设备
    class_destroy(dev1.class);                 //删除类
}
module_init(chr_fops_init);
module_exit(chr_fops_exit);
MODULE_LICENSE("GPL v2");

4.2、APP

read

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>

int main(int argc, char *argv[])
{
    int fd;
    char buf1[32] = {0};
    char buf2[32] = {0};
    fd = open("/dev/test", O_RDWR);  //打开led驱动
    if (fd < 0)
    {
        perror("open error \n");
        return fd;
    }
    printf("read before \n");
    read(fd,buf1,sizeof(buf1));  //从/dev/test文件读取数据
    printf("buf is %s  \n",buf1);
    printf("read after \n");
    close(fd);     //关闭文件
    return 0;
}

WRITE

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>

int main(int argc, char *argv[])
{
    int fd;
    char buf1[32] = {0};
    char buf2[32] = "nihao";
    fd = open("/dev/test", O_RDWR);  //打开led驱动
    if (fd < 0)
    {
        perror("open error \n");
        return fd;
    }
    printf("write before \n");
    write(fd,buf2,sizeof(buf2));  //向/dev/test文件写入数据
     printf("write after\n");
    close(fd);     //关闭文件
    return 0;
}
