00、配置GPIO需要了解的概念
一、什么是GPIO？
GPIO是通用输入输出引脚（General-Purpose Input/Output），是微控制器（如单片机或Linux设备）上的一个万能接口，能根据需求随时设置成输入或输出功能。
① GPIO的三大功能
- 输出 控制外部设备的开关状态，比如点亮LED灯。 （例如：让GPIO输出高电平或低电平，决定LED亮或灭）
- 输入 检测外部信号的变化，比如读取按键是否按下。 （例如：按键按下时，GPIO的电平变化会被系统捕捉）
- 中断 当GPIO的电平变化时，触发CPU执行特定操作。 （例如：按下重启键时，GPIO通知CPU执行重启操作）
② GPIO的基本特点
- 上电默认状态：所有GPIO默认设置为输入模式，防止意外操作损坏电路。
- 灵活配置：通过软件可以随时调整功能，比如设置为输出、上拉/下拉电阻、驱动电流大小等。
- 无需复杂驱动：在Linux系统中，可以直接用命令操作GPIO，甚至不需要写代码。 （例如：通过文件
/sys/class/gpio直接控制电平）
③ 为什么Linux控制GPIO更方便？
- 跨平台兼容性： 如果你的程序是基于Linux框架写的，换到不同硬件平台（如从STM32换成RK3568）时，代码几乎不用修改。
- 简单直接： 在命令行里输入几条指令，就能控制GPIO的高低电平，比如：
④ 实际应用案例
按键检测
- 按键一端连接GPIO，另一端连接电源或地。
- 按下按键时，GPIO的电平变化会被系统检测到，从而触发相应操作（如重启）。
LED控制
- LED通过电阻连接到GPIO引脚。
- 例如：GPIO_B7输出高电平，LED亮；输出低电平，LED灭。
⑤ 简单对比：单片机 vs Linux
| 场景 | 单片机 | Linux |
|---|---|---|
| 控制GPIO | 需要直接操作寄存器（写底层代码） | 可直接用命令或简单代码控制（无需写驱动） |
| 移植性 | 换芯片需重写代码（如STM32改51单片机） | 同一框架下，换平台几乎无需改代码 |

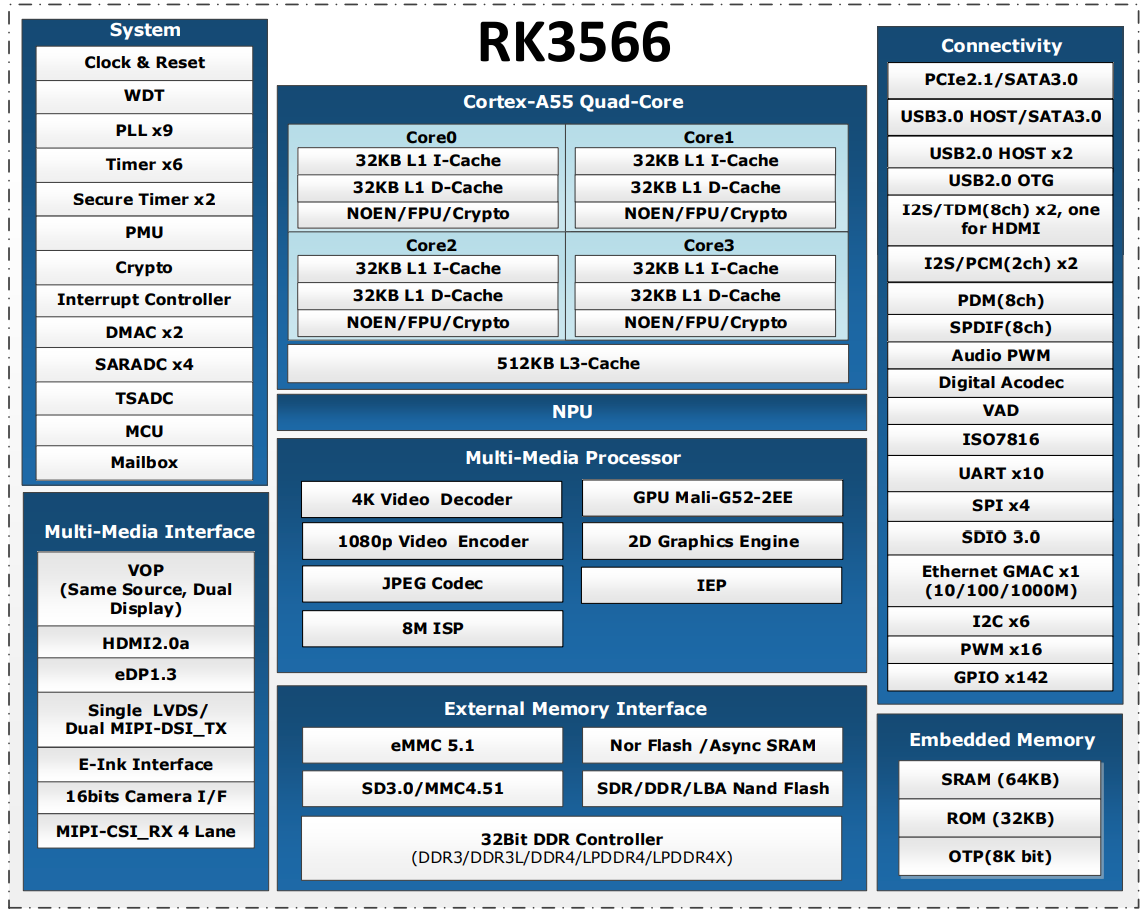

二、 RK3566 GPIO资源介绍
RK3566芯片有5组GPIO控制器（GPIO0到GPIO4），每组控制器包含4个端口（A/B/C/D），每个端口有8个引脚（0到7）。按理论计算，总共有 5×4×8=160个GPIO。但实际数据手册显示只有142个GPIO，这是因为：并非所有引脚都真正可用。部分GPIO被设计为专用功能（比如硬件控制信号、调试接口等），无法作为普通GPIO使用。因此，实际可用的GPIO数量会比理论值少。

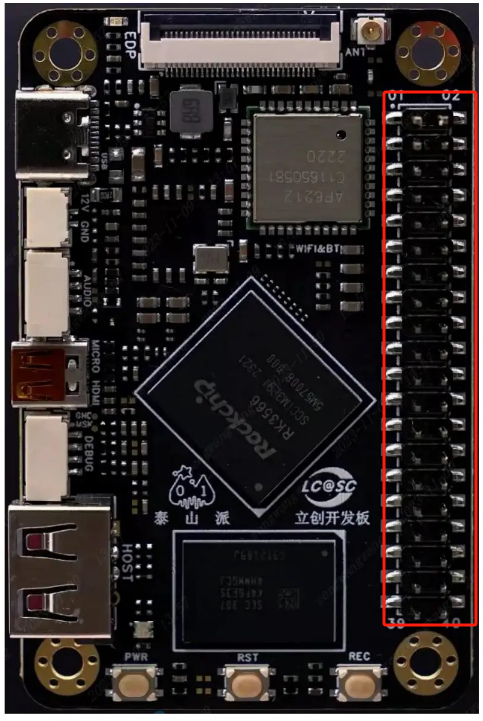

三、什么是 IOMUX（复⽤）
Rockchip的引脚可以设置成不同功能。当一个硬件模块需要多个引脚选项时，会用m0、m1、m2这样的编号来区分，比如I2C控制器的I2C3_SDA_M1 和I2C3_SCL_M1。
| 复用功能 | GPIO | 引脚编号 | 复用功能 | 复用功能 | |
|---|---|---|---|---|---|
| 3.3V | 3.3V | 1 | 2 | 5V | 5V |
| I2C2_SDA_M0 | GPIO0_B6 | 3 | 4 | 5V | 5V |
| I2C2_SCL_M0 | GPIO0_B5 | 5 | 6 | GND | GND |
| GPIO | GPIO1_A4 | 7 | 8 | GPIO3_B7 | UART3_TX_M1 |
| GND | GND | 9 | 10 | GPIO3_C0 | UART3_RX_M1 |
| GPIO | GPIO3_A1 | 11 | 12 | GPIO3_C4 | PWM14_M0 |
| GPIO | GPIO3_A2 | 13 | 14 | GND | GND |
| GPIO | GPIO3_A3 | 15 | 16 | GPIO3_A4 | GPIO |
| 3.3V | 3.3V | 17 | 18 | GPIO3_A5 | GPIO |
| SPI3_MOSI_M1 | GPIO4_C3 | 19 | 20 | GND | GND |
| SPI3_MISO_M1 | GPIO4_C5 | 21 | 22 | GPIO3_A6 | GPIO |
| SPI3_CLK_M1 | GPIO4_C2 | 23 | 24 | GPIO4_C6 | SPI3_CS0_M1 |
| GND | GND | 25 | 26 | GPIO3_A7 | |
| I2C3_SDA_M1 | GPIO3_B6 | 27 | 28 | GPIO3_B5 | I2C3_SCL_M1 |
| GPIO | GPIO3_B0 | 29 | 30 | GND | GND |
| GPIO | GPIO3_C2 | 31 | 32 | GPIO3_C5 | PWM15_IR_M0 |
| PWM8_M0 | GPIO3_B1 | 33 | 34 | GND | GND |
| PWM9_M0 | GPIO3_B2 | 35 | 36 | GPIO3_C3 | GPIO |
| GPIO | GPIO0_B7 | 37 | 38 | GPIO3_B3 | GPIO |
| GND | GND | 39 | 40 | GPIO3_B4 | GPIO |

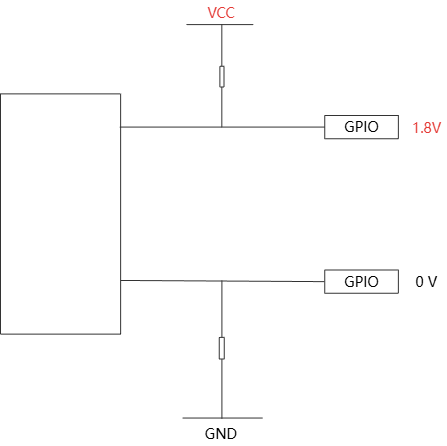

四、PULL（端口上下拉）
Rockchip的IO PAD通常支持三种偏置模式：
- 悬空**（bias-disable）**：不连接，处于浮空状态。
- 上拉（bias-pull-up）：启用上拉，稳定在1.8V（逻辑1）。
- 下拉（bias-pull-down）：启用下拉，稳定在0V（逻辑0）。
这些设置直接作用于IO PAD，并同时影响GPIO和IOMUX的配置。
五、DRIVE-STRENGTH（端口驱动强度）
Rockchip芯片的GPIO驱动强度设置方式根据芯片型号不同有所区别：
- 早期芯片（如RK3399及更早）用毫安（mA）单位设置强度；
- 新型号芯片（从RK1808开始）改用"等级（Level）"来配置，每个等级对应一个寄存器值。
以RK3566芯片的GPIO0_B6为例：
- 软件配置只需指定等级数字（如Level5）
- 设备树中写
drive-strength=<5>即可 - 对应的寄存器会自动写入3位二进制值（Level5对应二进制"101"）
这种设计让开发者只需关注等级数字，系统会自动处理寄存器的二进制编码转换。
六、 GPIO 编号计算
RK3566 5 组 GPIO bank： GPIO0~GPIO4， 每组又以group: A0~A7, B0~B7, C0~C7, D0~D7 作为编号区分，公式计算引脚：
::: GPIO pin 脚计算公式： pin = bank * 32 + number
GPIO 小组编号计算公式： number = group * 8 + X :::
- bank 为组号
- number 为小组编号
- X具体的哪个管脚常用以下公式计算引脚：
GPIO0_B6 pin 脚计算方法：
C
bank = 0
group = 1
X = 6
故可计算得出：
number = 1*8 + 7 =15
pin = 0*32 + number = 15
