08、中断下半部：自定义工作队列的使用 ​

共享队列是操作系统内核统一管理的公共任务池，所有程序都可以使用这个共用的队列来处理任务。而自定义队列则是由操作系统或设备驱动专门创建的独立任务池，用来执行特定的定制化操作。

简单来说：

  1. 共享队列：系统自带的公共任务通道，大家都可以用
  2. 自定义队列：专门定制的任务通道，为特定功能服务

两者的主要区别在于：共享队列是系统级通用工具，自定义队列是针对具体需求设计的专用工具。

一、自定义工作队列介绍 ​

1.1、工作队列相关结构体 ​

①　work_struct　工作项：

在 Linux 内核中，结构体 struct work_struct 描述的是要**延迟执行的****工作项**，定义在include/linux/workqueue.h 当中，如下所示:

C
struct work_struct {
        atomic_long_t data;
        struct list_head entry;
        work_func_t func;
#ifdef CONFIG_LOCKDEP
        struct lockdep_map lockdep_map;
#endif
};

::: 主要成员：

atomic_long_t data：存储工作项数据的字段，支持安全的多线程访问

struct list_head entry：工作项在队列中的链表节点，用于将工作项连接到队列中

work_func_t func：工作项执行时调用的处理函数 :::

②　workqueue_struct　工作队列

这些工作组织成工作队列，内核使用 struct workqueue_struct 结构体描述一个工作队列，定义在 kernel/workqueue.c 当中，如下所示：

C
/*
 * The externally visible workqueue.  It relays the issued work items to
 * the appropriate worker_pool through its pool_workqueues.
 */
struct workqueue_struct {
        struct list_head        pwqs;           /* WR: all pwqs of this wq */
        struct list_head        list;           /* PR: list of all workqueues */

        struct mutex            mutex;          /* protects this wq */
        int                     work_color;     /* WQ: current work color */
        int                     flush_color;    /* WQ: current flush color */
        atomic_t                nr_pwqs_to_flush; /* flush in progress */
        struct wq_flusher       *first_flusher; /* WQ: first flusher */
        struct list_head        flusher_queue;  /* WQ: flush waiters */
        struct list_head        flusher_overflow; /* WQ: flush overflow list */

        struct list_head        maydays;        /* MD: pwqs requesting rescue */
        struct worker           *rescuer;       /* I: rescue worker */

        int                     nr_drainers;    /* WQ: drain in progress */
        int                     saved_max_active; /* WQ: saved pwq max_active */

        struct workqueue_attrs  *unbound_attrs; /* PW: only for unbound wqs */
        struct pool_workqueue   *dfl_pwq;       /* PW: only for unbound wqs */

#ifdef CONFIG_SYSFS
        struct wq_device        *wq_dev;        /* I: for sysfs interface */
#endif
#ifdef CONFIG_LOCKDEP
        struct lockdep_map      lockdep_map;
#endif
        char                    name[WQ_NAME_LEN]; /* I: workqueue name */

        /*
         * Destruction of workqueue_struct is sched-RCU protected to allow
         * walking the workqueues list without grabbing wq_pool_mutex.
         * This is used to dump all workqueues from sysrq.
         */
        struct rcu_head         rcu;

        /* hot fields used during command issue, aligned to cacheline */
        unsigned int            flags ____cacheline_aligned; /* WQ: WQ_* flags */
        struct pool_workqueue __percpu *cpu_pwqs; /* I: per-cpu pwqs */
        struct pool_workqueue __rcu *numa_pwq_tbl[]; /* PWR: unbound pwqs indexed by node */
};

1.2、工作队列相关接口函数 ​

1. 创建工作队列 ​

create_workqueue(name)

  • 作用：创建一个工作队列，每个CPU都会对应一个独立的线程。
  • 参数：name 是队列的名字。
  • 返回值：成功返回队列的指针，失败返回NULL。

create_singlethread_workqueue(name)

  • 作用：创建一个仅单线程的工作队列，不管有多少CPU，只创建一个线程。
  • 参数：name 是队列的名字。
  • 返回值：成功返回队列的指针，失败返回NULL。

2. 将工作项添加到队列 ​

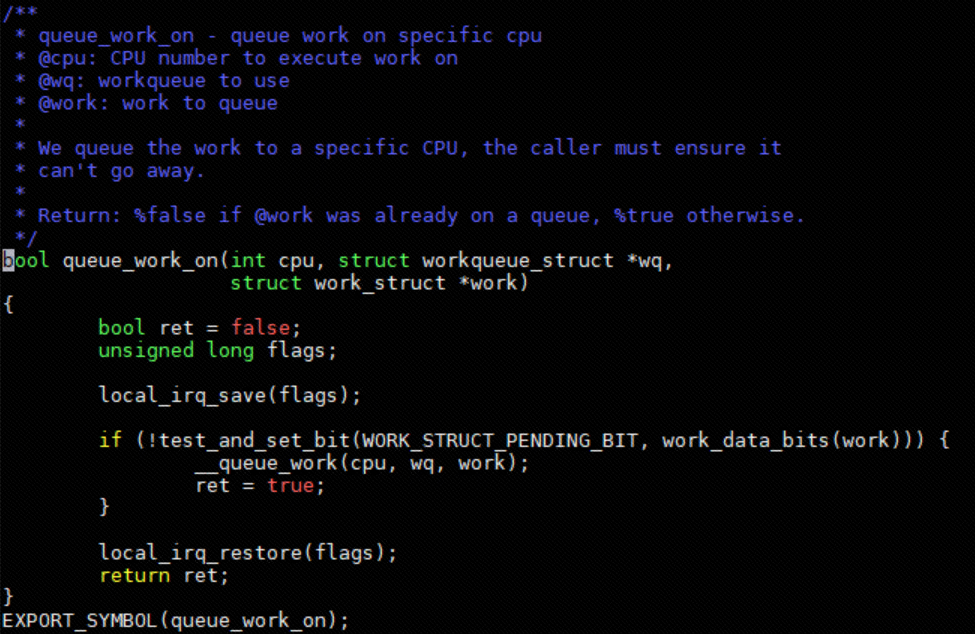

queue_work_on(cpu, wq, work)

  • 作用：把一个工作项立即放入指定CPU的队列，等待执行。

  • 参数：

    • cpu：目标CPU编号（如0表示第一个CPU）。
    • wq：目标队列的指针。
    • work：要执行的工作项（需提前初始化）。

  • 返回值：成功返回true，失败返回false。

3. 取消已调度的工作 ​

cancel_work_sync(work)

  • 作用：取消已放入队列但未执行的工作。
  • 如果工作正在执行：会等待它执行完毕再返回。
  • 参数：work 是要取消的工作项指针。
  • 返回值：成功返回true，失败返回false。

4. 强制处理队列中的所有工作 ​

flush_workqueue(wq)

  • 作用：立即执行队列中所有未完成的工作，直到全部处理完毕。
  • 参数：wq 是要处理的队列指针。

5. 删除工作队列 ​

destroy_workqueue(wq)

  • 作用：释放队列资源（如内存和线程）。
  • 前提：必须确保队列中的所有工作已执行完毕（可通过flush_workqueue完成）。
  • 参数：wq 是要删除的队列指针。

使用流程总结 ​

  1. 创建队列：用create_workqueue或create_singlethread_workqueue。
  2. 添加工作：用queue_work_on将工作项放入队列。
  3. 取消工作：用cancel_work_sync终止未执行的工作。
  4. 清理队列：用flush_workqueue确保所有工作完成，再用destroy_workqueue删除队列。

关键注意事项 ​

  • 单线程队列：create_singlethread_workqueue的线程是串行执行的，同一时间只能处理一个工作项。
  • 多线程队列：create_workqueue的每个CPU线程独立运行，可能同时处理多个工作项。
  • 删除前必须清理：删除队列前必须用flush_workqueue保证所有工作已完成，否则可能导致数据丢失或崩溃。

二、自定义共享队列案例 ​

说明：

::: 硬件IO表：https://lceda001.feishu.cn/wiki/UN0pw7Y1KixKirkMh0rcP3Tandc

操作第七个管脚触发中断，对应GPIO1_A4 ::: ::: 引脚编号计算：

公式1：GPIO 小组编号计算公式：number = group * 8 + X

其中：group为小组号（A为0，B为1，C为2，D为3）

公式2：GPIO pin 脚计算公式：pin = bank * 32 + number

其中：bank 为组号，number由公式1计算得来

故：GPIO1_A4

1*32+0*8+4 = 36 :::

2.1、Makefile ​

SQL
export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m +=interrupt.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操作

2.2、驱动代码 ​

C
test_workqueue_work#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
#include <linux/delay.h>
#include <linux/workqueue.h>

int irq;
struct workqueue_struct *test_workqueue;
struct work_struct test_workqueue_work;

// 工作项处理函数
void test_work(struct work_struct *work)
{
  msleep(1000);
  printk("This is test_work\n");
}

// 中断处理函数
irqreturn_t test_interrupt(int irq, void *args)
{
  printk("This is test_interrupt\n");
  //schedule_work(&test_workqueue);
  //提交一个任务 给 工作队列
  //worker ---- 调度者
  queue_work(test_workqueue, &test_workqueue_work); // 提交工作项到工作队列
  return IRQ_RETVAL(IRQ_HANDLED);
}

static int interrupt_irq_init(void)
{
  int ret;
  irq = gpio_to_irq(36); // 将GPIO映射为中断号
  printk("irq is %d\n", irq);

  // 请求中断
  ret = request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING, "test", NULL);
  if (ret < 0)
  {
    printk("request_irq is error\n");
    return -1;
  }

//test_workqueue   ---- workqueue_struct
//test_workqueue_work --- work_struct
//test_work  --- 函数
  test_workqueue_work= create_workqueue("test_workqueue"); // 创建工作队列
  INIT_WORK(&test_workqueue_work, test_work);          // 初始化工作项

  return 0;
}

static void interrupt_irq_exit(void)
{
  free_irq(irq, NULL);                    // 释放中断
  cancel_work_sync(&test_workqueue_work); // 取消工作项
  flush_workqueue(test_workqueue);        // 刷新工作队列
  destroy_workqueue(test_workqueue);      // 销毁工作队列
  printk("bye bye\n");
}

module_init(interrupt_irq_init);
module_exit(interrupt_irq_exit);

MODULE_LICENSE("GPL");

2.3、实验截图 ​

驱动加载：insmod interrupt.ko

图 0

拉高GPIO：

图 1

三、实现 ​

图 2

图 3

workqueue.c

图 5
