07、用户空间和内核空间数据交换 ​

内核空间和用户空间的内存是不能互相访问的。 但是很多应用程序都需要和内核进行数据的交换， 例如应用程序使用 read 函数从驱动中读取数据， 使用 write 函数向驱动中写数据， 上述功能就需要使用 copy_from_user 和 copy_to_user 俩个函数来完成。 copy_from_user 函数是将用户空间的数据拷贝到内核空间。 copy_to_user 函数是将内核空间的数据拷贝到用户空间。

这俩个函数定义在了 kernel/include/linux/uaccess.h 文件下， 如下所示：

一、API ​

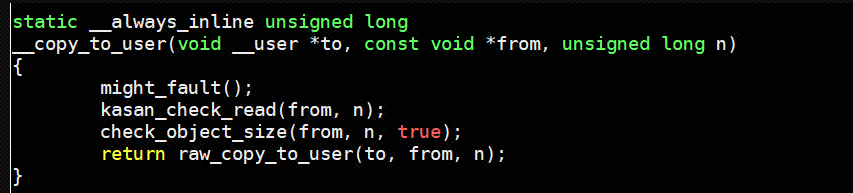

1.1、copy_to_user ​

图 0

函数定义：   copy_to_user() 函数用于将内核中的数据复制到用户程序的内存区域。

参数说明：

  • to：目标地址，是应用程序内存中的一个位置。
  • from：源地址，是内核内存中需要拷贝的数据位置。
  • n：要拷贝的数据量，单位是字节。

简单总结：   这个函数就像一个搬运工，把内核里的数据（比如文件内容或计算结果）搬去用户程序能用的地方，并指定搬多少数据。

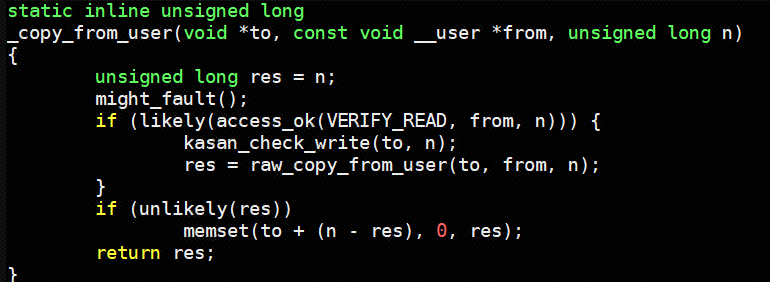

1.2、copy_from_user ​

图 1

函数定义：

将用户程序中的数据复制到操作系统内核的内存区域。

参数说明:

  • to: 内核内存的地址，数据会被复制到这里。
  • from: 用户程序内存的地址，数据来源。
  • n: 需要复制的数据大小（单位为字节）。

简单总结：

这个函数的作用就像一个搬运工，把用户程序（比如你运行的软件）里的数据，安全地搬移到操作系统内核（计算机的核心程序）的内存里。

二、实验程序： ​

驱动源码:

C
#include <linux/init.h>
#include <linux/module.h>
#include <linux/kdev_t.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>

static dev_t dev_num;  //设备号
static int major = 0;        //主设备号
static int minor = 0;        //次设备号
struct cdev cdev_test;   // cdev

struct class *class;          //类
struct device *device;    //设备

/*打开设备函数*/
static int cdev_test_open(struct inode *inode, struct file *file)
{
    printk("This is cdev_test_open\r\n");
    return 0;
}

/*向设备写入数据函数*/
static ssize_t cdev_test_write(struct file *file, const char __user *buf, size_t size, loff_t *off)
{
    /*本章实验重点******/
    char kbuf[32] = {0};   //定义写入缓存区kbuf
    if (copy_from_user(kbuf, buf, size) != 0) // copy_from_user:用户空间向内核空间传数据
    {
        printk("copy_from_user error\r\n");//打印copy_from_user函数执行失败
        return -1;
    }
    printk("This is cdev_test_write\r\n");

    printk("kbuf is %s\r\n", kbuf);
    return 0;
}

/**从设备读取数据*/
static ssize_t cdev_test_read  (struct file *file, char __user *buf, size_t size, loff_t *off)
{
    /*本章实验重点******/
    char kbuf[32] = "This is cdev_test_read!";//定义内核空间数据
    if (copy_to_user(buf, kbuf, strlen(kbuf)) != 0) // copy_to_user:内核空间向用户空间传数据
    {
        printk("copy_to_user error\r\n"); //打印copy_to_user函数执行失败
        return -1;
    }

    printk("This is cdev_test_read\r\n");
    return 0;
}

static int cdev_test_release(struct inode *inode, struct file *file)
{
    printk("This is cdev_test_release\r\n");
    return 0;
}

/*设备操作函数，定义file_operations结构体类型的变量cdev_test_fops*/
struct file_operations cdev_test_fops = {
    .owner = THIS_MODULE, //将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
    .open = cdev_test_open, //将open字段指向chrdev_open(...)函数
    .read = cdev_test_read,  //将open字段指向chrdev_read(...)函数
    .write = cdev_test_write, //将open字段指向chrdev_write(...)函数
    .release = cdev_test_release, //将open字段指向chrdev_release(...)函数
};

static int __init chr_fops_init(void) //驱动入口函数
{
    /*注册字符设备驱动*/
    int ret;
    /*1 创建设备号*/
    ret = alloc_chrdev_region(&dev_num, 0, 1, "alloc_name"); //动态分配设备号
    if (ret < 0)
    {
        printk("alloc_chrdev_region is error\n");//打印动态分配设备号失败
    }
    printk("alloc_chrdev_region is ok\n");

    major = MAJOR(dev_num); //获取主设备号
    minor = MINOR(dev_num); //获取次设备号

    printk("major is %d \r\n", major); //打印主设备号
    printk("minor is %d \r\n", minor); //打印次设备号
     /*2 初始化cdev*/
    cdev_test.owner = THIS_MODULE;
    cdev_init(&cdev_test, &cdev_test_fops);

    /*3 添加一个cdev,完成字符设备注册到内核*/
    cdev_add(&cdev_test, dev_num, 1);

    /*4 创建类*/
    class = class_create(THIS_MODULE, "test");

    /*5  创建设备*/
    device = device_create(class, NULL, dev_num, NULL, "test");

    return 0;
}

static void __exit chr_fops_exit(void) //驱动出口函数
{
    /*注销字符设备*/
    unregister_chrdev_region(dev_num, 1); //注销设备号
    cdev_del(&cdev_test);                                     //删除cdev
    device_destroy(class, dev_num);               //删除设备
    class_destroy(class);                                        //删除类
}
module_init(chr_fops_init);   //注册入口函数
module_exit(chr_fops_exit);  //注册出口函数
MODULE_LICENSE("GPL v2");

驱动对应的Makefile:

C
export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m += char.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操

APP:

/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gcc test.c  可以交叉编译生成a.out

C
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>

int main(int argc, char *argv[])  //主函数
{
    int fd;   //定义int类型的文件描述符
    char buf1[32] = {0}; //定义读取缓存区buf1
    char buf2[32] = "nihao"; //定义写入缓存区buf2
    fd = open("/dev/test", O_RDWR);  //打开字符设备驱动
    if (fd < 0)
    {
        perror("open error \n");
        return fd;
    }
    read(fd, buf1, sizeof(buf1));//从/dev/test文件读取数据
    printf("buf1 is %s \r\n", buf1); //打印读取的数据

    write(fd,buf2,sizeof(buf2));//向/dev/test文件写入数据
    close(fd);
    return 0;
}

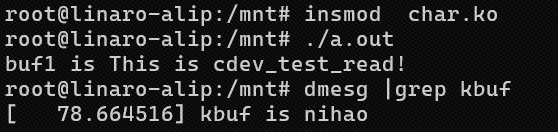

三、实验 ​

图 2
