10、device_node 转换成 platform_device

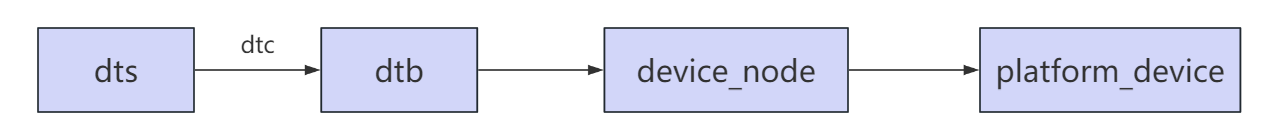

📢本篇将介绍通过设备树 device_node 转换成 platform_device

一、DTB转换规则

---

Linux内核会根据设备树中的节点信息创建对应的platform_device设备对象，但只有满足以下条件的节点会被转换：

1. 根节点下的直接子节点
   如果某个节点是设备树根节点的直接子节点，并且它包含compatible属性，那么内核会直接为它创建一个platform_device。

2. 特定总线节点的子节点
   当内核遇到以下类型的节点时，会检查它们的子节点：

   • 其自身compatible属性为"simple-bus"、"simple-mfd"或"isa"的节点
     这些节点的子节点如果也包含compatible属性，就会被转成platform_device。

3. 排除AMBA设备
   如果某个节点的compatible属性中包含"arm"或"primecell"（通常代表ARM总线设备），则不会转成platform_device，而是会被识别为AMBA设备（通过amba_device处理）。

::: 总结
简单来说：

根节点的子节点有compatible属性 → 转platform_device

特定总线节点（如simple-bus）的子节点有compatible属性 → 转platform_device

包含"arm"或"primecell" → 跳过，转成AMBA设备

最终符合要求的platform_device设备，可以在/sys/bus/platform/devices目录下看到对应的设备文件。 :::

二、转换源码分析

---

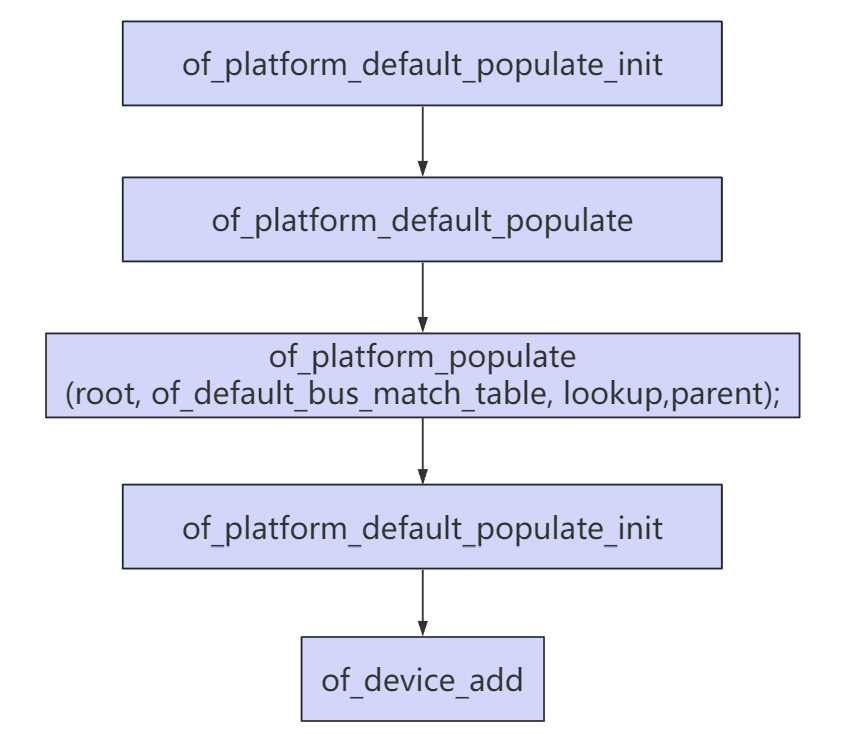

device_node 转换成 platform_device 的函数调用流程图如下：

在Linux内核启动时，系统会自动执行一些初始化操作。其中有一个关键步骤是：

在内核源码的drivers/of/platform.c文件中，有一行代码： arch_initcall_sync(of_platform_default_populate_init);

这段代码的作用可以分解为两个部分：

1. arch_initcall_sync的作用 这是内核提供的一个初始化函数调度器。它的任务就像一个"定时闹钟"，在系统启动到特定阶段时，自动触发预设的硬件初始化操作。比如设置内存、配置CPU参数等特定于计算机架构的准备工作。
2. of_platform_default_populate_init的作用 这个函数是设备树解析的核心。它的功能可以理解为：

• 自动读取设备树（Device Tree）中的硬件信息（设备树是描述硬件配置的文件）
• 根据设备树里的每个硬件描述，自动生成对应的设备对象（platform_device）
• 将这些设备对象注册到内核设备管理系统中

::: 简单流程： 设备树文件 → 解析硬件信息 → 创建设备对象 → 注册到系统 :::

这两个环节的协作过程： 当系统启动到合适阶段时，arch_initcall_sync会触发of_platform_default_populate_init执行。这个函数会自动扫描设备树里的所有硬件描述，把每个硬件条目转换成内核能识别的设备对象。这样后续的驱动程序就能自动找到对应的硬件设备，完成驱动加载和初始化。

总结来说，这行代码的作用就是：在系统启动的关键阶段，自动完成硬件设备的发现和注册，为驱动程序做好准备。
