05、设备树中断的属性描述 （最常用）

📢设备树中断的属性介绍。

一、RK中断 设备树节点案例

下面展示的是 RK3568 开发板 SDK 源码中的 ft5x06 设备树， 其中蓝色字体部分就是关于中断相关的描述， 包括了

• interrupts、
• interrupt-controller : 对当前节点的一个定义（说明）。
• #interrupt-cells、
• interrupt-parent  ----> 指向gpio0\gpio1\gpio2

文件：rk3568.dtsi

文件：rk3566-rk817-tablet-k108.dts

二、interrupts属性

当设备需要处理中断时（比如按键、触摸屏），设备树的 interrupts 属性会描述三个关键信息：

1. 中断控制器类型（可选）

• 作用：告诉系统这个中断是通过哪个控制器传递的（比如GIC、IRQ等）。

• 是否需要写：

  • 如果节点里写了 interrupt-parent 属性（指向中断控制器节点），就可以省略这个参数。
  • 否则需要写第一个参数，比如 GIC_SPI 表示使用GIC控制器的SPI中断。

• 例子：   interrupts = <GIC_SPI 33 IRQ_TYPE_LEVEL_HIGH>;   （如果用了 interrupt-parent，可以直接写成 <33 IRQ_TYPE_LEVEL_HIGH>）

---

2. 中断号（必填）

• 作用：设备的唯一“身份证号”，系统通过这个数字识别是哪个设备触发了中断。

• 从哪找：

  • 硬件原理图里会标明设备连接到哪个中断号（比如GPIO按键用中断号33）。
  • 设备手册或芯片资料也会说明。

---

3. 触发类型（必填）

• 作用：告诉系统设备是用什么方式触发中断的。

• 两种常见类型：

  • 边沿触发：信号变化时触发（比如按钮按下瞬间）。

    • 上升沿：IRQ_TYPE_EDGE_RISING
    • 下降沿：IRQ_TYPE_EDGE_FALLING
    • 双边沿：同时支持上升和下降沿

  • 电平触发：信号保持高/低电平时触发。

    • 高电平：IRQ_TYPE_LEVEL_HIGH
    • 低电平：IRQ_TYPE_LEVEL_LOW

---

:::

为什么有的节点只有两个参数？

比如 ft5x06 节点的 interrupts 只写了中断号和触发类型，因为：

它通过 interrupt-parent 属性指向了中断控制器（比如 &gpio0 或其他控制器节点）。

这样就能省略第一个参数（控制器类型），直接写后面两个参数即可。 :::

三、interrupt-controller属性

interrupt-controller属性是设备树中用来标记某个设备是中断控制器的标识。只要节点包含这个属性，就表示该设备负责处理中断信号。

这个属性不需要任何具体值，只需要出现在设备节点的属性列表里就行。它的作用就像一个身份标签，告诉系统"这个设备是专门管理中断的"。

中断控制器就像是硬件系统的"信号调度员"，它接收来自各个设备的中断请求，按照优先级和设定规则把中断信息传递给对应的处理器或设备。操作系统通过识别这个属性，就能正确配置中断管理系统。

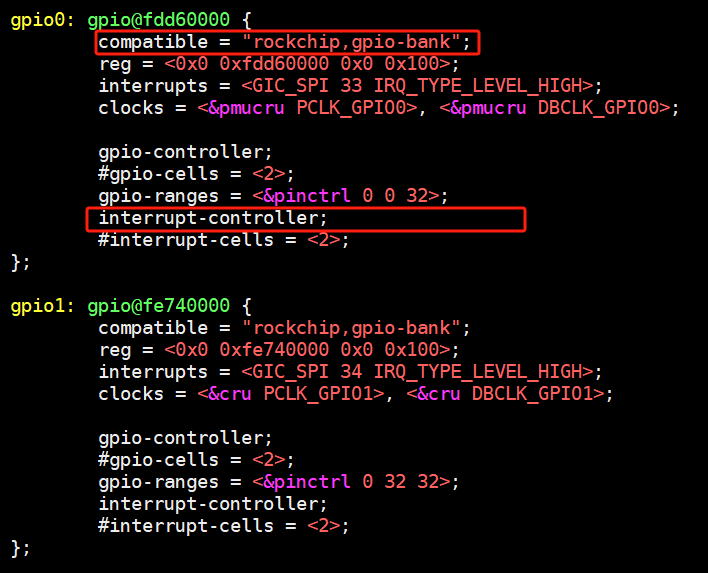

例如：rk3568.dtsi

四、interrupt-parent属性

interrupt-parent是设备树中用来指定设备中断归属的设置项。它的核心作用就是：告诉系统当某个硬件（比如触摸屏传感器）需要发出中断信号时，应该由哪个控制器来接收和处理这个信号。

具体来说，这个设置指向负责管理设备中断的控制器节点。例如，如果一个传感器需要中断功能，就在它的设备节点里写上interrupt-parent = &gpio0，这样系统就知道这个设备的中断请求应该交给gpio0控制器处理。

属性值通常用&符号加控制器名称（如&gpio0）来表示，这种方式比写完整路径更简洁易读。当系统有多级中断控制器时（比如主控连接多个子控件），设备可以指定上级控制器作为interrupt-parent。这样中断信号会一层层上报，让中断管理结构更清晰，也方便系统高效处理。

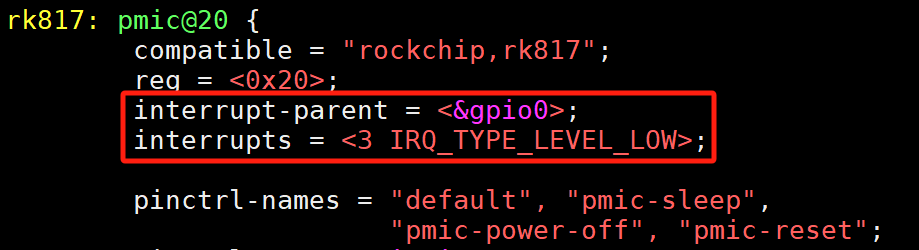

举个例子：假设触摸屏设备 rk817 连接在 gpio0 控制器上，它的设备节点里写上 interrupt-parent = <&gpio0>，系统就知道它的中断信号应该由 gpio0 处理，而不是其他控制器。这样设备和控制器就能正确联动，中断功能也能正常工作。

五、#interrupt-cells 属性

设备或中断源需要通过interrupt-parent属性明确指定它们对应的中断控制器。这样，当设备发出中断请求时，系统就能准确知道该把信号交给哪个控制器处理。

简单来说：

1. interrupt-parent的作用就是告诉设备："你的中断信号应该由哪个控制器来管理"
2. 设备在interrupts属性里写的中断号等信息，会和这个指定的控制器绑定使用

当多个控制器组成层级结构时（比如主控制器连接副控制器），下级控制器可以把自己的interrupt-parent指向上级控制器。这样就像建立了一个中断传递的链条，确保所有中断信号都能沿着正确的路径逐级上报。
