03、主次设备号
字符设备通过字符（一个接一个的字符）以流方式向用户程序传递数据，就像串行端口那样。字符设备驱动通过/dev目录下的特殊文件公开设备的属性和功能，通过这个文件可以在设备和用户应用程序之间交换数据，也可以通过它来控制实际的物理设备。这也是Linux的基本概念，一切皆文件。字符设备驱动程序是内核源码中最基本的设备驱动程序。字符设备在内核中表示为struct cdev的实例，它定义在include/linux/cdev.h中：
struct cdev {
struct kobject kobj;
struct module *owner;
const struct file_operations *ops;
struct list_head list;
dev_t dev;
unsigned int count;
};一、主设备和次设备的概念

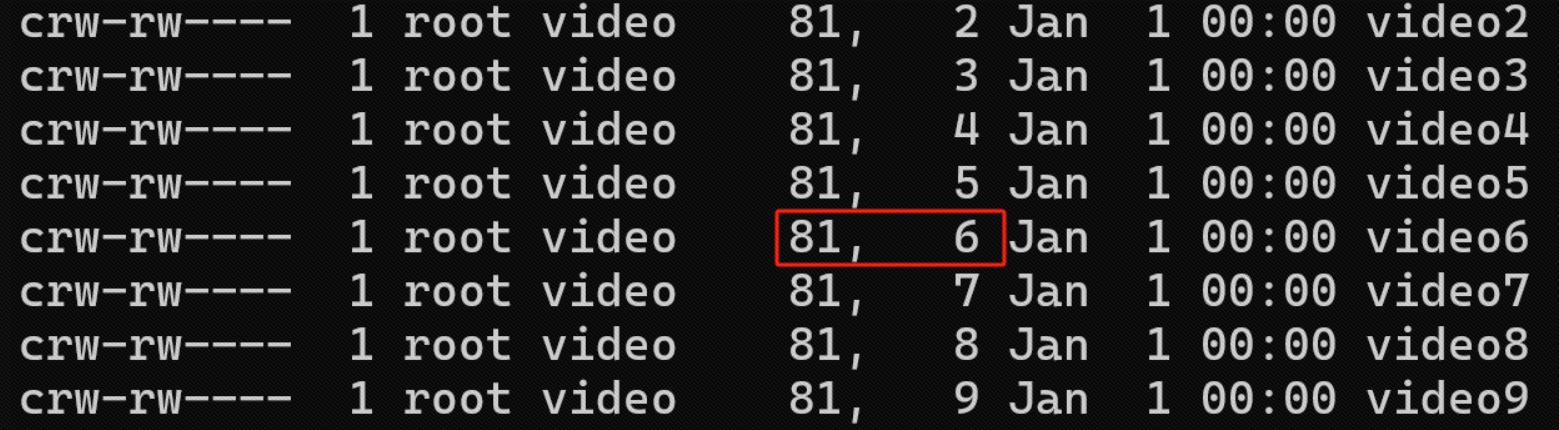

字符设备在/dev目录下，不能简单地把它们当作普通文件。字符设备文件的类型是可以识别的，用ls -l命令能够查看。主设备号和次设备号标识设备，并将其与驱动程序进行绑定。下面列出/dev目录（ls -l /dev）的内容，让我们看一看其工作原理
每一列的第一个字符代表文件类型，它有如下取值。
- c：字符设备文件。
- b：块设备文件。
- l：符号链接。
- d：目录。
- s：套接字。
- p：命名管道。
主设备和次设备用<X, Y>格式表示。其中，X代表主设备号，Y代表次设备号。比如，第三行是<1, 2>，最后一行是<7, 3>。
二、设备号类型
申请的设备号类型为 dev_t ， 在“内核源码/include/linux/types.h” 文件中定义如下：
typedef u32 __kernel_dev_t;
typedef __kernel_dev_t dev_t;dev_t 为 u32 类型， 而 u32 定义在文件 “内核源码/include/uapi/asm-generic/int-ll64.h”
typedef unsigned int __u32;__u32 为 unsigned int 类型， 所以 dev_t 是一个无符号的 32 位整形类型。 其中:
- 高 12 位表示主设备号
- 低 20 位表示次设备号。 在“内核源码/include/linux/kdev_t.h” 中提供了设备号相关的宏定义：
#define MINORBITS 20
#define MINORMASK ((1U << MINORBITS) - 1)
#define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi) (((ma) << MINORBITS) | (mi))
#define print_dev_t(buffer, dev) \
sprintf((buffer), "%u:%u\n", MAJOR(dev), MINOR(dev))
#define format_dev_t(buffer, dev) \
({ \
sprintf(buffer, "%u:%u", MAJOR(dev), MINOR(dev)); \
buffer; \
})设备注册时，必须使用主设备号和次设备号，前者标识这个设备，后者用作本地设备列表中的数组索引，因为同一个驱动程序的一个实例可以处理多个设备，而不同的驱动程序可以处理相同类型的不同设备。
三、设备号的分配和释放
设备号在系统范围内标识设备文件，这意味着可以有两种不同的方法来分配设备号码（实际上是主设备号和次设备号）。
- register_chrdev_region(静态)
- alloc_chrdev_region（动态）
把名字定下来。
3.1、静态方法
主设备号 --- 没有被其他人使用
register_chrdev_region（主次设备号 必须固定）
假设一个主设备号还没被其他驱动程序调用register_chrdev_region()函数所占用，即可使用。
下面是这个函数的原型，目录：fs/char_dev.c
int register_chrdev_region(dev_t first, unsigned int count, \
char *name);参数：
**dev_t first**: 起始的设备号，包括主设备号 (MAJOR) 和次设备号 (MINOR)。**unsigned count**: 需要分配的连续设备号的数量。**const char *name**: 注册的设备名称，用于用户态与内核交互时的设备识别。
返回值：
- 返回
0表示成功。 - 如果失败，返回一个负的错误码。
int register_chrdev_region(dev_t from, unsigned count, const char *name)
{
//用于保存每次注册的字符设备结构指针
struct char_device_struct *cd;
//计算出目标设备号的结束范围 (from + count)
dev_t to = from + count;
//用来遍历和管理设备号的分配
dev_t n, next;
//遍历设备号范围，分段分配
for (n = from; n < to; n = next) {
next = MKDEV(MAJOR(n)+1, 0);
if (next > to)
next = to;
cd = __register_chrdev_region(MAJOR(n), MINOR(n),
next - n, name);
if (IS_ERR(cd))
goto fail;
}
return 0;
fail:
to = n;
for (n = from; n < to; n = next) {
next = MKDEV(MAJOR(n)+1, 0);
kfree(__unregister_chrdev_region(MAJOR(n), MINOR(n), next - n));
}
return PTR_ERR(cd);
}案例：
media/v4l2-dev.h
#define VIDEO_MAJOR 81
3.2、动态方法
alloc_chrdev_region 是 Linux 内核中的一个函数，用于动态分配主设备号和次设备号，并将它们注册到系统中。与 register_chrdev_region 不同的是，它会自动分配一个空闲的主设备号，而不是要求开发者手动指定。
int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count,
const char *name)
{
struct char_device_struct *cd;
cd = __register_chrdev_region(0, baseminor, count, name);
if (IS_ERR(cd))
return PTR_ERR(cd);
*dev = MKDEV(cd->major, cd->baseminor);
return 0;
}参数解析：
**dev_t *dev**:- 用于返回分配的设备号（包含主设备号和次设备号）。
- 主设备号通过自动分配的方式确定。
- 次设备号起始值通过
baseminor指定。
**unsigned baseminor**:- 指定起始的次设备号。
**unsigned count**:- 要分配的连续设备号的数量。
**const char *name**:- 设备的名称，用于用户态和内核的设备识别。
返回值：
- 返回
0表示成功。 - 返回负数表示失败，失败值是一个错误码（通过
PTR_ERR提供）。
3.3、__register_chrdev_region 分析
__register_chrdev_region 是 Linux 内核中的一个静态函数，用于分配和注册字符设备号范围。它是alloc_chrdev_region 和 register_chrdev_region 的底层实现。
__register_chrdev_region(unsigned int major, unsigned int baseminor,
int minorct, const char *name)参数解析：
**unsigned int major**:- 指定主设备号。
- 如果为
0，函数将动态分配一个空闲主设备号。
**unsigned int baseminor**:- 起始的次设备号。
**int minorct**:- 次设备号的数量。
**const char *name**:- 设备的名称，用于标识设备。
返回值：
- 成功时返回一个指向
struct char_device_struct的指针。 - 失败时返回一个错误指针（通过
ERR_PTR包装的错误码）。
/*
* Register a single major with a specified minor range.
*
* If major == 0 this functions will dynamically allocate a major and return
* its number.
*
* If major > 0 this function will attempt to reserve the passed range of
* minors and will return zero on success.
*
* Returns a -ve errno on failure.
*/
static struct char_device_struct *
__register_chrdev_region(unsigned int major, unsigned int baseminor,
int minorct, const char *name)
{
struct char_device_struct *cd, **cp;
int ret = 0;
int i;
//分配 char_device_struct 结构
cd = kzalloc(sizeof(struct char_device_struct), GFP_KERNEL);
if (cd == NULL)
return ERR_PTR(-ENOMEM);
mutex_lock(&chrdevs_lock);
//动态分配主设备号
if (major == 0) {
//动态分配

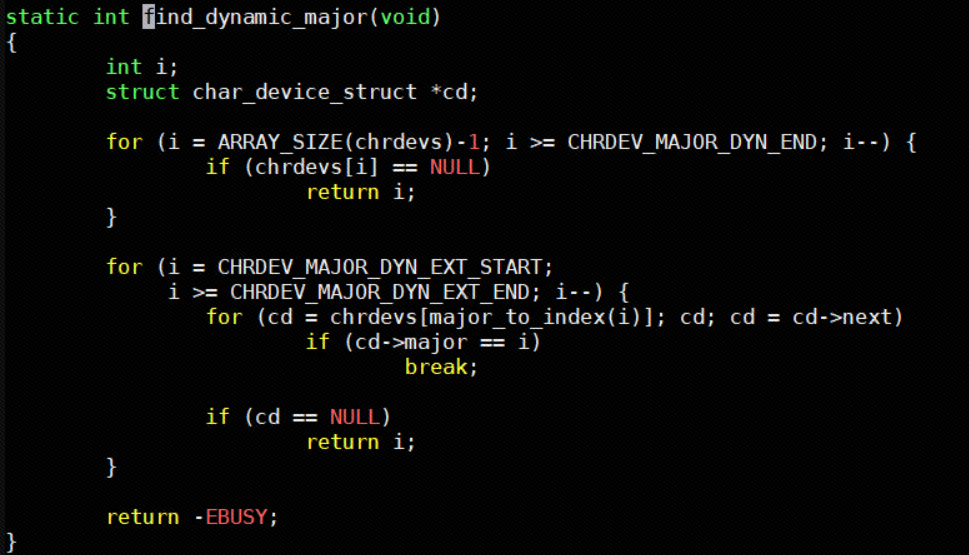

ret = find_dynamic_major();
if (ret < 0) {
pr_err("CHRDEV \"%s\" dynamic allocation region is full\n",
name);
goto out;
}
major = ret;
//pritk
}
//检查主设备号有效性
//#define CHRDEV_MAJOR_MAX 512
if (major >= CHRDEV_MAJOR_MAX) {
pr_err("CHRDEV \"%s\" major requested (%u) is greater than the maximum (%u)\n",
name, major, CHRDEV_MAJOR_MAX-1);
ret = -EINVAL;
goto out;
}
//初始化 char_device_struct 结构
cd->major = major;
cd->baseminor = baseminor;
cd->minorct = minorct;
strlcpy(cd->name, name, sizeof(cd->name));
i = major_to_index(major);
//插入到设备列表
for (cp = &chrdevs[i]; *cp; cp = &(*cp)->next)
if ((*cp)->major > major ||
((*cp)->major == major &&
(((*cp)->baseminor >= baseminor) ||
((*cp)->baseminor + (*cp)->minorct > baseminor))))
break;
//检查次设备号范围是否冲突
/* Check for overlapping minor ranges. */
if (*cp && (*cp)->major == major) {
int old_min = (*cp)->baseminor;
int old_max = (*cp)->baseminor + (*cp)->minorct - 1;
int new_min = baseminor;
int new_max = baseminor + minorct - 1;
/* New driver overlaps from the left. */
if (new_max >= old_min && new_max <= old_max) {
ret = -EBUSY;
goto out;
}
/* New driver overlaps from the right. */
if (new_min <= old_max && new_min >= old_min) {
ret = -EBUSY;
goto out;
}
if (new_min < old_min && new_max > old_max) {
ret = -EBUSY;
goto out;
}
}
//插入设备信息
cd->next = *cp;
*cp = cd;
mutex_unlock(&chrdevs_lock);
return cd;
out:
mutex_unlock(&chrdevs_lock);
kfree(cd);
return ERR_PTR(ret);

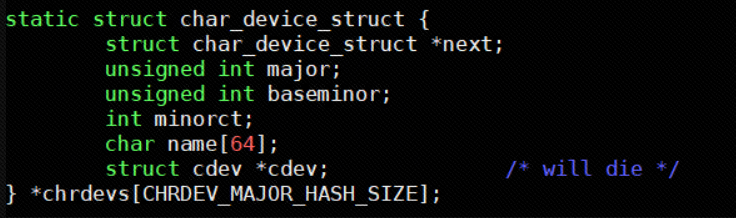

}所有的字符设备的信息（主设备号）记录在chrdevs(全局变量)
这个函数如果执行成功，则返回0；否则返回负的错误码。dev是唯一的输出参数，它代表内核分配的第一个数字。firstminor代表申请的次设备号范围内的第一个数字，count代表申请的次设备的数量，name代表相关设备或者驱动程序的名字。
这两种分配方法的区别在于，第一种方法必须事先知道所需的设备号，这就是注册制：把所需的设备号告诉内核。这可能仅在教学中使用，只有自己在用该驱动程序时，才会这样选择。如果在其他机器上加载该驱动程序，就无法保证所选择的设备号在这台机器未被占用，这会引起设备号的冲突和麻烦。第二种方法更清晰、更安全。因为内核帮助获取一个合适的设备号，所以我们甚至不需要关心在其他机器上加载该模块所出现的问题，内核将根据具体情况来自动分配。
无论如何，上面这些函数一般不在驱动程序中直接调用，它们会被驱动程序所依赖框架（IIO框架、输入框架、RTC等）的专用API所屏蔽。
四、案例

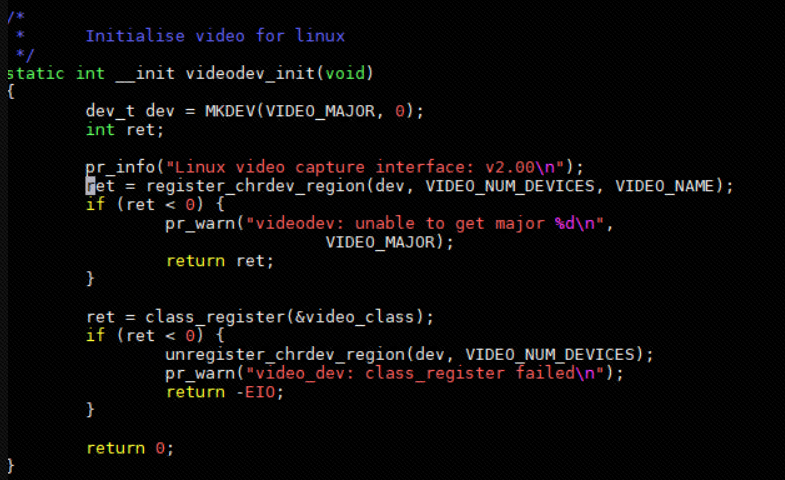

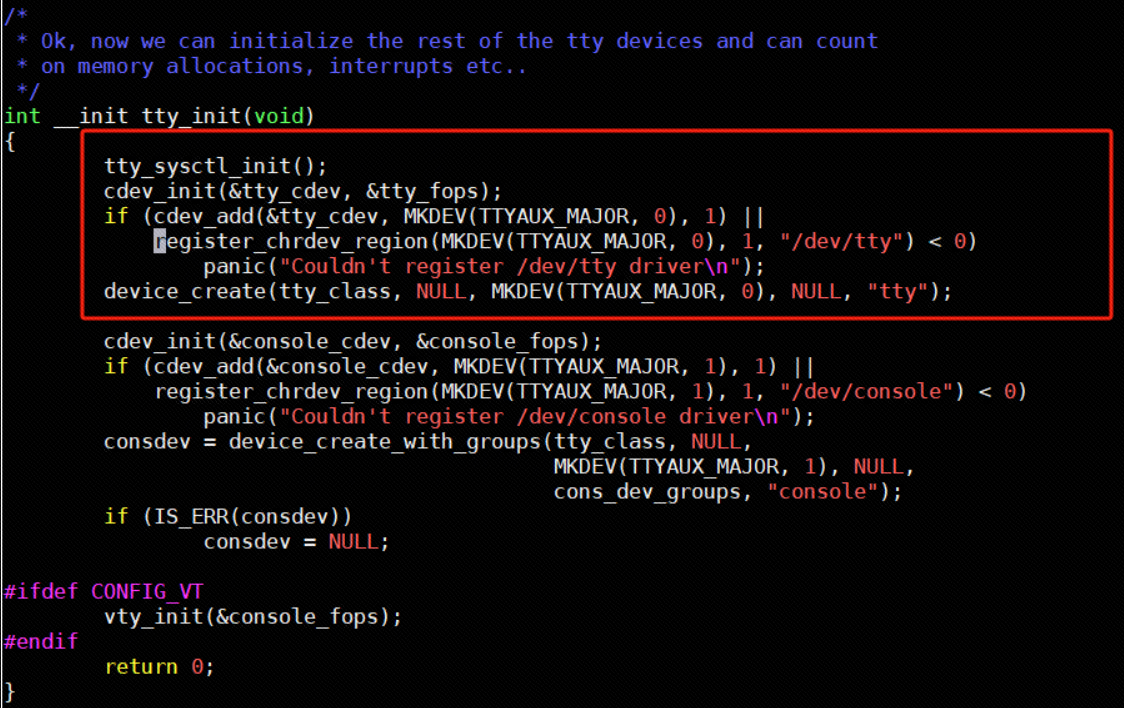

4.1、静态案例

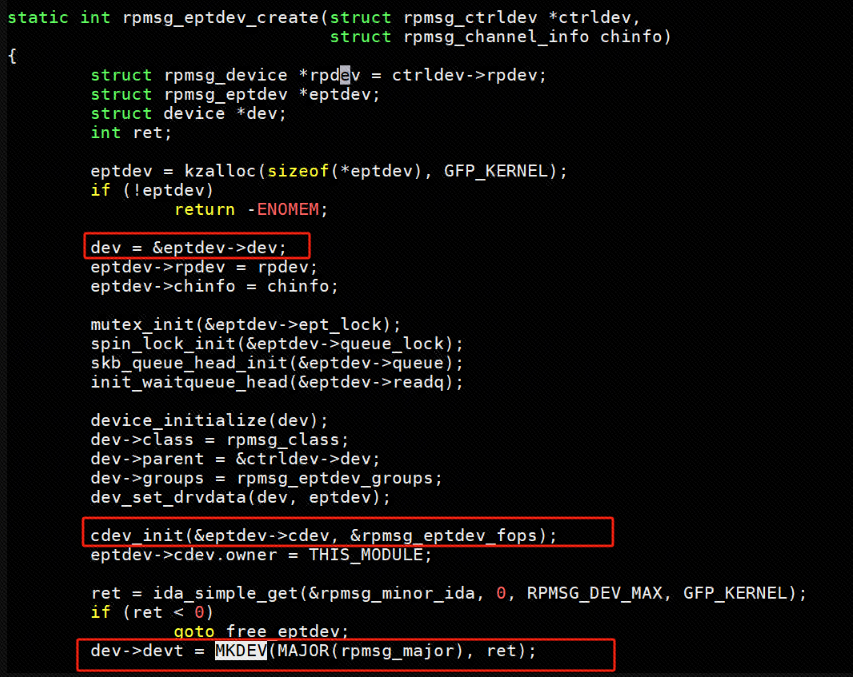

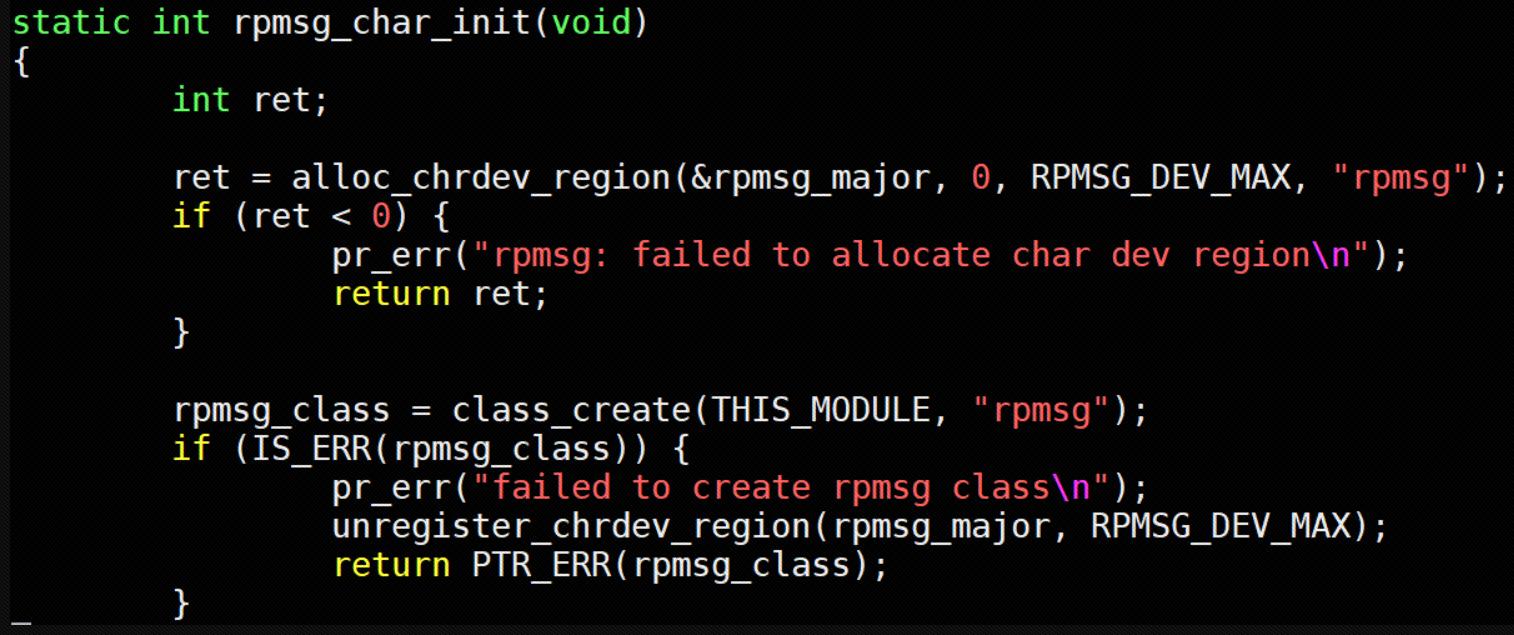

4.2、动态案例
五、实验程序的编写
驱动代码:
#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>
static int major;//定义静态加载方式时的主设备号参数major
static int minor;//定义静态加载方式时的次设备号参数minor
module_param(major,int,S_IRUGO);//通过驱动模块传参的方式传递主设备号参数major
module_param(minor,int,S_IRUGO);//通过驱动模块传参的方式传递次设备号参数minor
static dev_t dev_num;//定义dev_t类型(32位大小)的变量dev_num
static int __init dev_t_init(void)//驱动入口函数
{
int ret;//定义int类型的变量ret，用来判断函数返回值
/*以主设备号进行条件判断，即如果通过驱动传入了major参数则条件成立，进入以下分支*/
if(major){
dev_num = MKDEV(major,minor);//通过MKDEV函数将驱动传参的主设备号和次设备号转换成dev_t类型的设备号
printk("major is %d\n",major);
printk("minor is %d\n",minor);
ret = register_chrdev_region(dev_num,1,"chrdev_name");//通过静态方式进行设备号注册
if(ret < 0){
printk("register_chrdev_region is error\n");
}
printk("register_chrdev_region is ok\n");
}
/*如果没有通过驱动传入major参数，则条件成立，进入以下分支*/
else{
ret = alloc_chrdev_region(&dev_num,0,1,"chrdev_num");//通过动态方式进行设备号注册
if(ret < 0){
printk("alloc_chrdev_region is error\n");
}
printk("alloc_chrdev_region is ok\n");
major=MAJOR(dev_num);//通过MAJOR()函数进行主设备号获取
minor=MINOR(dev_num);//通过MINOR()函数进行次设备号获取
printk("major is %d\n",major);
printk("minor is %d\n",minor);
}
return 0;
}
static void __exit dev_t_exit(void)//驱动出口函数
{
unregister_chrdev_region(dev_num,1);//注销字符驱动
printk("module exit \n");
}
module_init(dev_t_init);//注册入口函数
module_exit(dev_t_exit);//注册出口函数
MODULE_LICENSE("GPL v2");//同意GPL开源协议makefile:
export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m += char.o #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel #这里是你的内核目录
PWD ?= $(shell pwd)
all:
make -C $(KDIR) M=$(PWD) modules #make#操作
clean:
make -C $(KDIR) M=$(PWD) clean #make clean操作六、实验程序的运行

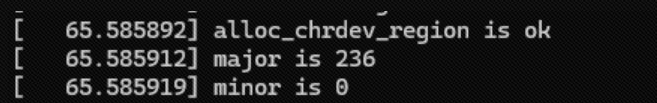

insmod char.ko

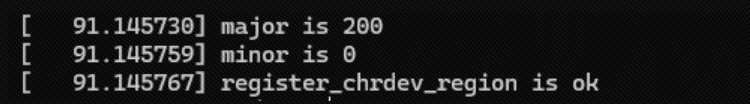

insmod char.ko major=200 minor=0
