08、Platform device 资源的获取 *** ​

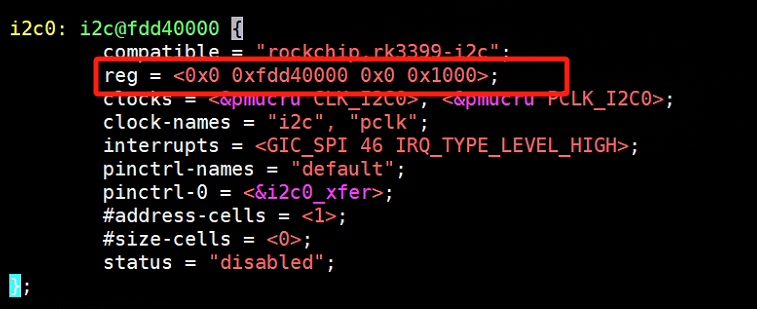

📢设备树中的节点被转换为platform_device后，设备树中的reg属性、interrupts属性也会被转换为“resource”。这时，你可以使用这个函数取出这些资源。

一、Platform device 结构体 ​

以下是更直白简洁的改写版本：

平台设备结构体（platform_device）是Linux内核中用来描述平台设备的容器，定义在"include/linux/platform_device.h"文件中。它的主要成员包括：

C
struct platform_device {
    const char *name;        // 设备名称，用于唯一标识设备
    int id;                  // 设备编号（可选，-1表示不需要）
    bool id_auto;            // 是否自动分配编号
    struct device dev;       // 设备基础信息（必须正确初始化）
    u32 num_resources;       // 资源数量
    struct resource *resource; // 资源列表指针
    const struct platform_device_id *id_entry; // 驱动匹配标识
    char *driver_override;   // 强制指定驱动名称
    struct mfd_cell *mfd_cell; // 复合设备单元（多功能设备使用）
    struct pdev_archdata archdata; // 架构相关数据
};

关键字段说明：

  1. name：设备名称（必须唯一）
  2. id：设备编号（可选，设为-1时自动忽略）
  3. dev：设备基础结构体（必须包含正确的release方法，否则编译报错）
  4. num_resources & resource：设备资源数量和资源列表（记录内存地址、中断号等硬件资源）
  5. id_entry：驱动匹配标识符（用于连接设备与驱动）

该结构体通过name和id组合唯一标识设备，配合资源信息(resource)描述设备的硬件特征，最终通过id_entry与驱动程序进行匹配，实现设备管理的核心功能。

二、resource 结构体 ​

以下是更直白的改写版本：

struct resource 结构体用于描述系统中的硬件资源（如内存区域、I/O端口、中断等），定义在内核的/include/linux/ioport.h文件中。其核心成员如下：

C++
struct resource {
    resource_size_t start; // 起始地址（资源开始的位置）
    resource_size_t end;   // 结束地址（资源结束的位置）
    const char *name;      // 资源名称（例如"PCI中断"或"内存块"）
    unsigned long flags;   // 属性标志（标记资源的使用规则）
    // 其他字段（如父/子资源指针等，用于资源层级管理）
};

关键参数解释： ​

  1. **start**   资源的起始地址，比如内存的起始位置或I/O端口的起始编号。

  2. **end**   资源的结束地址，表示资源占用的范围终点。

  3. **name**   一个字符串，用于给资源命名（如"USB控制器内存"），方便调试和管理。

  4. **flags**   用二进制位标记资源的属性，例如：

    • 是否可共享（多个设备能否共用）
    • 是否已占用
    • 缓存配置（是否需要缓存）
    • 其他系统定义的特性

其他成员： ​

  • **parent/sibling/child**：指向资源的父级、同级或子级，形成资源树结构。
  • 保留字段：未使用的空间，供未来扩展使用（如ANDROID_KABI_RESERVE）。

:::

总结： ​

这个结构体像资源的"身份证"，记录资源的位置、名称、规则，以及与其他资源的关系。开发者通过它管理硬件资源的分配和冲突检测。 :::

三、platform_get_resource() 获取 ​

platform_get_resource() 是一个用于获取设备资源信息的函数，定义在 <linux/platform_device.h> 头文件中。它的作用是帮助驱动程序从平台设备中找到特定类型的资源。

函数用法：

C
struct resource *platform_get_resource(
    struct platform_device *pdev,  // 要查询的平台设备
    unsigned int type,            // 资源类型（比如内存、中断等）
    unsigned int num              // 资源索引号（从0开始）
);

简单解释：

  1. 作用：这个函数会从设备的资源列表里，根据你指定的类型和编号，找到对应的资源信息。

  2. 资源列表：每个平台设备都有一个资源数组，每个条目包含资源的详细信息（如内存地址范围、中断号等）。

  3. 返回值：

    • 成功时返回资源的结构体指针，可以直接读取资源的起始地址、结束地址等信息。
    • 失败时返回 NULL，这时需要处理错误（比如打印日志或退出驱动初始化）。

使用示例：

C
struct resource *res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
if (!res) {
    // 如果没找到第一个内存资源，执行错误处理
    pr_err("找不到内存资源！\n");
    return -ENODEV;
}
// 成功获取后，可以直接用 res->start 和 res->end 访问地址范围

::: 总结： 这个函数让驱动开发者能快速定位设备的资源（如内存、中断等），方便后续操作（比如申请内存、配置中断）。只需传入设备、资源类型和编号，就能直接拿到资源的具体数据。 :::

四、platform_get_resource() 案例 ​

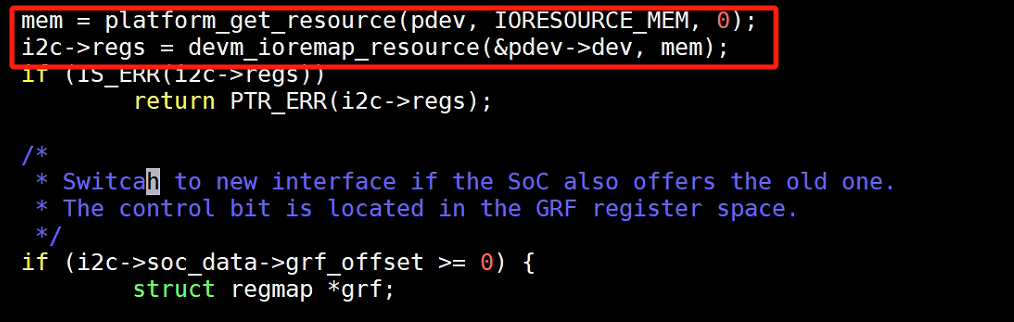

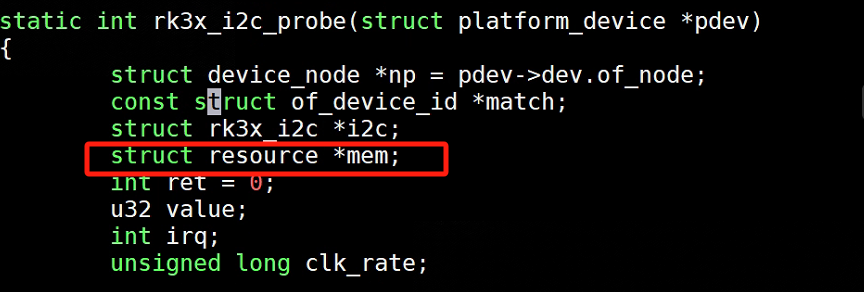

案例：





五、platform_get_resource实现 ​

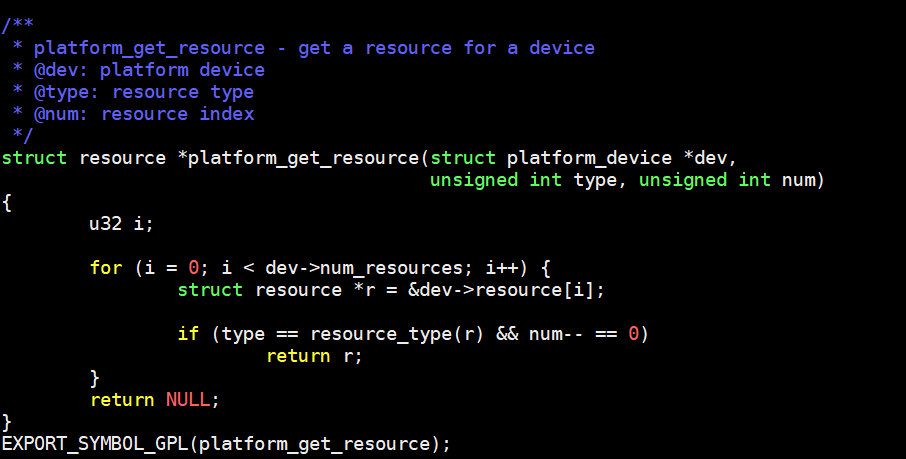

platform_get_resource 函数源码如下：


函数分析：

C++
struct resource *r = &dev->resource[i];

这行代码使得不管你是想获取哪一份资源都从第一份资源开始搜索。

C++
if (type == resource_type(r) && num-- == 0)

这行代码首先通过 type == resource_type(r) 判断当前这份资源的类型是否匹配，如果匹配则再通过 num-- == 0 判断是否是你要的，如果不匹配重新提取下一份资源而不会执行 num-- == 0 这一句代码。

通过以上两步就能定位到你要找的资源了，接着把资源返回即可。如果都不匹配就返回NULL。

六、直接访问 platform_device 结构体的资源数组 ​

struct resource *res_mem = &pdev->resource[0];

在 这种 方法 中， 直接 访 问 platform_device 结 构体 的资 源数 组来 获 取硬 件资 源。pdev->resource 是一个资源数组， 其中存储了设备的硬件资源信息。 通过访问数组的不同索引，可以获取到特定的资源。

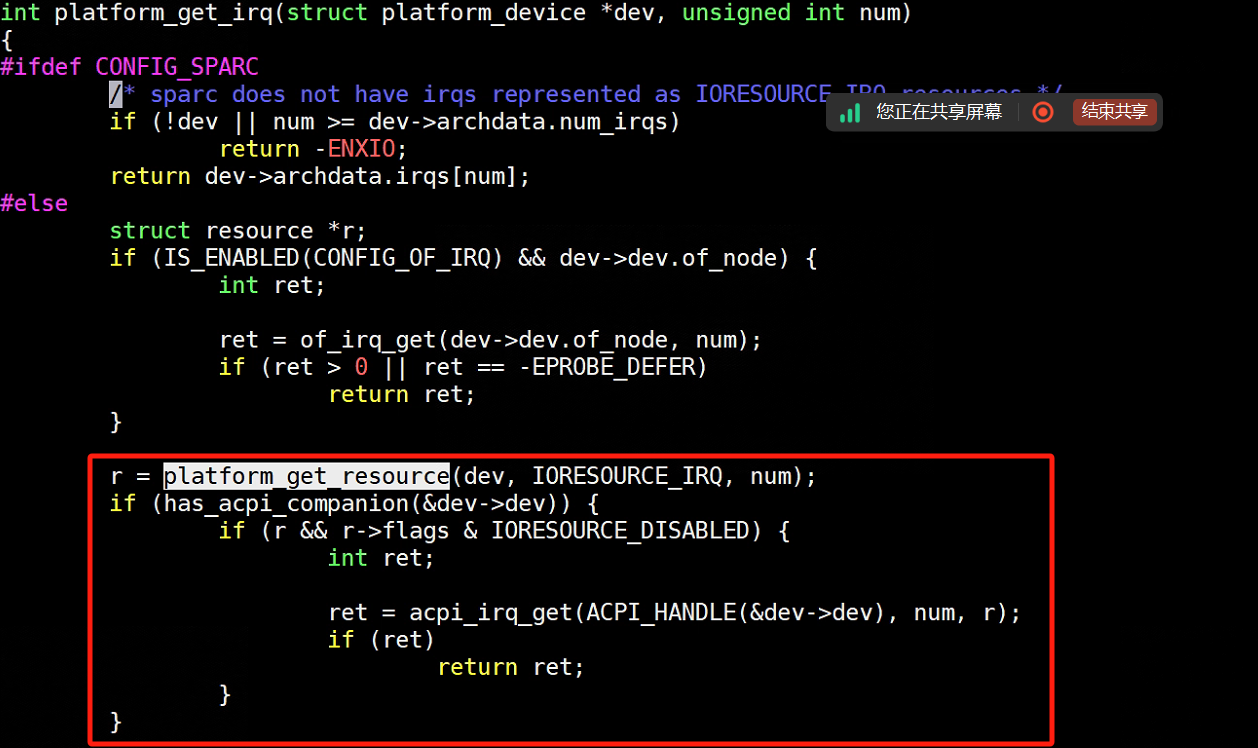

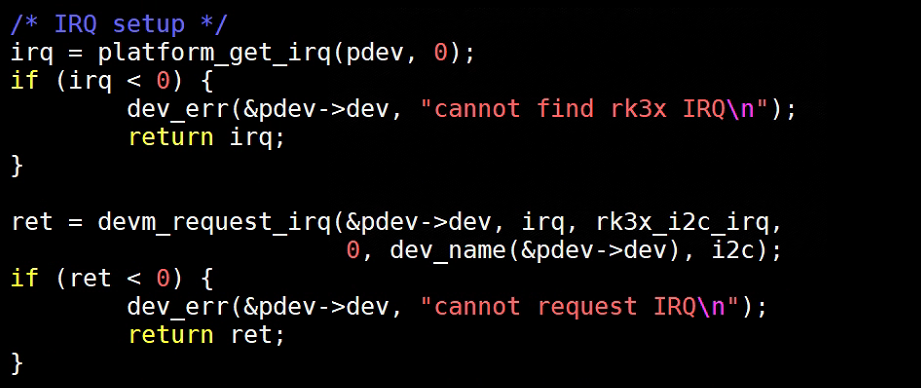

七、中断资源 ​
