11、设备模型：device_driver
设备驱动的重要知识点
- 结构体：device_driver
- 结构体：driver_attribute
- 驱动的注册即可driver_register
- 驱动属性文件driver_create_file
一、驱动注册过程分析driver_register

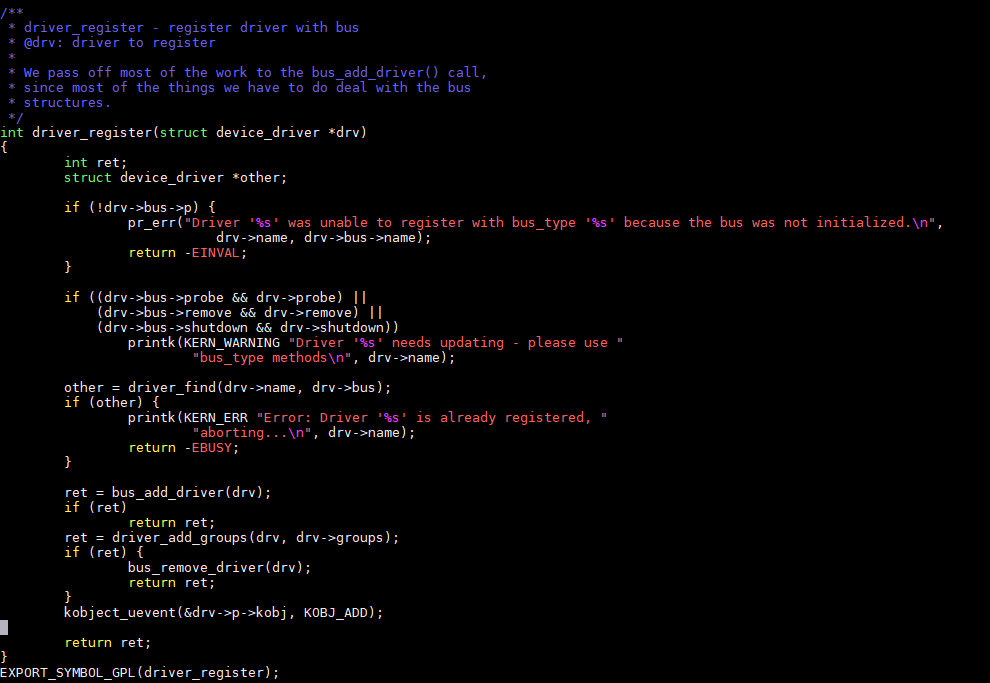

drivers/base/driver.c
C++
int driver_register(struct device_driver *drv)
{
int ret;
struct device_driver *other;
// 检查总线是否已初始化
if (!drv->bus->p) {
pr_err("Driver '%s' was unable to register with bus_type '%s' because the bus was not initialized.\n",
drv->name, drv->bus->name);
return -EINVAL;
}
// 检查驱动程序的方法是否需要更新
if ((drv->bus->probe && drv->probe) ||
(drv->bus->remove && drv->remove) ||
(drv->bus->shutdown && drv->shutdown))
printk(KERN_WARNING "Driver '%s' needs updating - please use "
"bus_type methods\n", drv->name);
// 检查驱动程序是否已被注册
other = driver_find(drv->name, drv->bus);
if (other) {
printk(KERN_ERR "Error: Driver '%s' is already registered, "
"aborting...\n", drv->name);
return -EBUSY;
}
ret = bus_add_driver(drv); // 将驱动程序添加到总线
if (ret)
return ret;
ret = driver_add_groups(drv, drv->groups);// 添加驱动程序的组属性
if (ret) {
bus_remove_driver(drv);// 移除已添加的驱动程序
return ret;
}
kobject_uevent(&drv->p->kobj, KOBJ_ADD);// 发送内核对象事件， 通知驱动程序添加成功
return ret;// 返回注册结果
}
EXPORT_SYMBOL_GPL(driver_register);driver_register函数的作用是把设备驱动程序添加到对应的总线中，具体流程如下：
首先，它会检查总线是否已经正常初始化。如果驱动关联的总线内部指针为"空"，说明总线还没准备好，就会报错并返回"参数无效"（-EINVAL）。
接着，它会检查驱动的方法是否需要升级。如果发现驱动和总线的probe/remove/shutdown方法同时存在冲突，就会提示开发者需要更新驱动代码，用总线提供的标准方法代替。
然后，它会检查是否已经有同名驱动被注册过。通过查找总线中的驱动列表，如果发现重复名称，就会报错并返回"设备忙"（-EBUSY）。
确认无误后，函数会正式将驱动添加到总线中。如果这一步失败，比如资源不足，就会直接返回对应的错误码。
成功添加后，会继续注册驱动的属性接口。如果属性注册失败，就会立即撤销之前的操作，把驱动从总线中移除并返回错误。
最后，系统会发送一个事件通知，告诉其他模块该驱动已经成功加入系统。
整个过程就像给设备驱动办"入网手续"：先检查材料是否齐全，再确认没有重复申请，最后完成注册并通知相关部门。每个步骤都会在出错时及时终止流程并反馈具体问题。
二、bus_add_driver
在上面代码中， 调用 bus_add_driver 函数将驱动程序添加到总线。 我们来详细分析下bus_add_driver 函数。
drivers/base/bus.c
C++
int bus_add_driver(struct device_driver *drv)
{
struct bus_type *bus;
struct driver_private *priv;
int error = 0;
// 获取总线对象
bus = bus_get(drv->bus);
if (!bus)
return -EINVAL;// 返回无效参数错误码
pr_debug("bus: '%s': add driver %s\n", bus->name, drv->name);
// 分配并初始化驱动程序私有数据
priv = kzalloc(sizeof(*priv), GFP_KERNEL);
if (!priv) {
error = -ENOMEM;
goto out_put_bus;
}
klist_init(&priv->klist_devices, NULL, NULL);
priv->driver = drv;
drv->p = priv;
priv->kobj.kset = bus->p->drivers_kset;
// 初始化并添加驱动程序的内核对象
error = kobject_init_and_add(&priv->kobj, &driver_ktype, NULL,
"%s", drv->name);
if (error)
goto out_unregister;
// 将驱动程序添加到总线的驱动程序列表
klist_add_tail(&priv->knode_bus, &bus->p->klist_drivers);
if (drv->bus->p->drivers_autoprobe) {//默认就是1
error = driver_attach(drv);
if (error)
goto out_unregister;
}
// 将驱动程序添加到模块
module_add_driver(drv->owner, drv);
// 创建驱动程序的 uevent 属性文件
error = driver_create_file(drv, &driver_attr_uevent);
if (error) {
printk(KERN_ERR "%s: uevent attr (%s) failed\n",
__func__, drv->name);
}
// 添加驱动程序的组属性
error = driver_add_groups(drv, bus->drv_groups);
if (error) {
/* How the hell do we get out of this pickle? Give up */
printk(KERN_ERR "%s: driver_create_groups(%s) failed\n",
__func__, drv->name);
}
// 如果驱动程序不禁止绑定属性文件， 则添加绑定属性文件
if (!drv->suppress_bind_attrs) {
error = add_bind_files(drv);
if (error) {
/* Ditto */
printk(KERN_ERR "%s: add_bind_files(%s) failed\n",
__func__, drv->name);
}
}
return 0;
out_unregister:
kobject_put(&priv->kobj);
/* drv->p is freed in driver_release() */
drv->p = NULL;
out_put_bus:
bus_put(bus);
return error;
}2.1、driver_attach
在上述函数中， 使用 driver_attach 函数来探测设备， 我们进一步分析下 driver_attach 函数。
目录：base/dd.c
C
/**
* driver_attach - try to bind driver to devices.
* @drv: driver.
*
* Walk the list of devices that the bus has on it and try to
* match the driver with each one. If driver_probe_device()
* returns 0 and the @dev->driver is set, we've found a
* compatible pair.
*/
int driver_attach(struct device_driver *drv)
{
return bus_for_each_dev(drv->bus, NULL, drv, __driver_attach);
}
EXPORT_SYMBOL_GPL(driver_attach);bus_for_each_dev 函数实现如下所示：
目录：base/bus.c
C
int bus_for_each_dev(struct bus_type *bus, struct device *start,
void *data, int (*fn)(struct device *, void *))
{
struct klist_iter i;
struct device *dev;
int error = 0;
// 检查总线对象是否存在
if (!bus || !bus->p)
return -EINVAL; // 返回无效参数错误码
// 初始化设备列表迭代器
klist_iter_init_node(&bus->p->klist_devices, &i,
(start ? &start->p->knode_bus : NULL));
// 遍历设备列表并执行指定的函数
while (!error && (dev = next_device(&i)))
error = fn(dev, data);
// 退出设备列表迭代器
klist_iter_exit(&i);
return error;// 返回执行过程中的错误码（如果有）
}
EXPORT_SYMBOL_GPL(bus_for_each_dev);以下是更直白的改写版本：
这个函数的作用是逐个检查指定总线上的所有设备，并对每个设备运行一个特定操作。以下是关键点说明：
参数说明：
- 总线（bus）：要检查的设备总线
- 起始设备（start）：从哪个设备开始检查。如果设为"空"，就从第一个设备开始
- 附加数据（data）：传递给操作函数的额外信息
- 操作函数（fn）：要执行的核心操作，需要接收设备和附加数据，返回错误代码
执行流程：
参数检查：先检查总线和它的数据是否存在，如果不存在就返回错误代码
准备遍历：初始化一个设备列表的遍历工具，准备好逐个处理设备
逐个处理：
- 获取下一个设备
- 运行操作函数（比如
__driver_attach） - 如果操作出错，记录错误码并停止处理
清理工作：处理完所有设备后，释放遍历工具占用的资源
核心功能： 这个函数就像一个自动化设备处理助手，能帮驱动程序快速完成"检查所有设备→对每个设备做某事→处理完自动收尾"这类常见操作。特别适合需要统一管理多个设备的场景，比如设备驱动初始化时的批量操作。
补充说明： 这里用到的操作函数通常是__driver_attach，它的作用是把设备和驱动程序进行匹配绑定，类似"把正确的钥匙插入对应的锁孔"。
C
static int __driver_attach(struct device *dev, void *data)
{
struct device_driver *drv = data;// 传入的数据参数作为设备驱动对象
int ret;
/*
* Lock device and try to bind to it. We drop the error
* here and always return 0, because we need to keep trying
* to bind to devices and some drivers will return an error
* simply if it didn't support the device.
*
* driver_probe_device() will spit a warning if there
* is an error.
*/
ret = driver_match_device(drv, dev);// 尝试将驱动程序绑定到设备上
if (ret == 0) {
/* no match */
return 0;// 如果没有匹配， 则返回 0
} else if (ret == -EPROBE_DEFER) {
dev_dbg(dev, "Device match requests probe deferral\n");
driver_deferred_probe_add(dev);// 请求推迟探测设备
} else if (ret < 0) {
dev_dbg(dev, "Bus failed to match device: %d", ret);
return ret;// 总线无法匹配设备， 返回错误码
} /* ret > 0 means positive match */
if (driver_allows_async_probing(drv)) {
/*
* Instead of probing the device synchronously we will
* probe it asynchronously to allow for more parallelism.
*
* We only take the device lock here in order to guarantee
* that the dev->driver and async_driver fields are protected
*/
dev_dbg(dev, "probing driver %s asynchronously\n", drv->name);
device_lock(dev);// 锁定设备以保护 dev->driver 和 async_driver 字段
if (!dev->driver) {
get_device(dev);
dev->p->async_driver = drv;// 设置设备的异步驱动程序
async_schedule(__driver_attach_async_helper, dev);// 异步调度驱动程序的附加处理函数
}
device_unlock(dev);// 解锁设备
return 0;
}
device_driver_attach(drv, dev);// 同步探测设备并绑定驱动程序
return 0;// 返回 0 表示成功执行驱动程序附加操作
}上述函数中使用 driver_match_device 函数尝试将驱动程序绑定到设备上， 我们再来看看driver_match_device 函数。
C
static inline int driver_match_device(struct device_driver *drv,
struct device *dev)
{
return drv->bus->match ? drv->bus->match(dev, drv) : 1;
}以下是更直白的解释：
这个driver_match_device函数用来判断设备和驱动是否匹配。它的工作流程如下：
检查总线是否有匹配函数 首先看设备所在的总线（比如USB、PCI等）是否提供了自己的匹配规则（
match函数）。- 如果总线有这个规则： 就用这个规则来对比设备和驱动，看看是否匹配。
- 如果总线没提供这个规则： 直接认为设备和驱动是匹配的（默认返回成功）。
执行匹配判断
- 如果总线的
match函数返回了"0"（不匹配）： 整个函数直接返回0，表示不匹配。 - 如果返回了非零值（比如1，表示匹配）： 函数返回1，表示匹配成功。
- 如果总线的
后续操作 当设备和驱动匹配成功后，会继续执行
device_driver_attach函数，完成驱动和设备的绑定。
简单总结： 函数先看总线有没有自己的匹配规则，有的话就用规则检查，没有的话默认认为匹配。根据检查结果返回0或1，决定是否继续后续操作。
C
/**
* device_driver_attach - attach a specific driver to a specific device
* @drv: Driver to attach
* @dev: Device to attach it to
*
* Manually attach driver to a device. Will acquire both @dev lock and
* @dev->parent lock if needed.
*/
int device_driver_attach(struct device_driver *drv, struct device *dev)
{
int ret = 0;
__device_driver_lock(dev, dev->parent);
/*
* If device has been removed or someone has already successfully
* bound a driver before us just skip the driver probe call.
*/
if (!dev->p->dead && !dev->driver)
ret = driver_probe_device(drv, dev);
__device_driver_unlock(dev, dev->parent);
return ret;
}driver_probe_device 函数， 如下所示：
C
/**
* driver_probe_device - attempt to bind device & driver together
* @drv: driver to bind a device to
* @dev: device to try to bind to the driver
*
* This function returns -ENODEV if the device is not registered,
* 1 if the device is bound successfully and 0 otherwise.
*
* This function must be called with @dev lock held. When called for a
* USB interface, @dev->parent lock must be held as well.
*
* If the device has a parent, runtime-resume the parent before driver probing.
*/
int driver_probe_device(struct device_driver *drv, struct device *dev)
{
int ret = 0;
// 检查设备是否已注册， 如果未注册则返回错误码 -ENODEV
if (!device_is_registered(dev))
return -ENODEV;
// 打印调试信息， 表示设备与驱动程序匹配
pr_debug("bus: '%s': %s: matched device %s with driver %s\n",
drv->bus->name, __func__, dev_name(dev), drv->name);
// 获取设备供应商的运行时引用计数
pm_runtime_get_suppliers(dev);
// 如果设备有父设备， 获取父设备的同步运行时引用计数
if (dev->parent)
pm_runtime_get_sync(dev->parent);
// 等待设备的运行时状态达到稳定
pm_runtime_barrier(dev);
// 根据初始化调试标志选择调用真实的探测函数
if (initcall_debug)
ret = really_probe_debug(dev, drv);
else
ret = really_probe(dev, drv);
// 请求设备进入空闲状态（省电模式）
pm_request_idle(dev);
// 如果设备有父设备， 释放父设备的运行时引用计数
if (dev->parent)
pm_runtime_put(dev->parent);
// 释放设备供应商的运行时引用计数
pm_runtime_put_suppliers(dev);
// 返回探测函数的执行结果
return ret;
}经过前面代码的分析， 总结设备和驱动匹配流程函数， 如下图所示
To be determined
暂时无法在飞书文档外展示此内容
probe 函数的执行， 我们来分析 really_probe 函数。
C
static int really_probe(struct device *dev, struct device_driver *drv)
{
int ret = -EPROBE_DEFER;// 初始化返回值为延迟探测
// 获取当前延迟探测计数
int local_trigger_count = atomic_read(&deferred_trigger_count);
// 判断是否启用了驱动移除测试
bool test_remove = IS_ENABLED(CONFIG_DEBUG_TEST_DRIVER_REMOVE) &&
!drv->suppress_bind_attrs;
if (defer_all_probes) {
/*
* defer_all_probes 的值只能通过 device_defer_all_probes_enable() 设置，
* 而该函数会紧接着调用 wait_for_device_probe()， 以避免任何竞争情况。
*/
dev_dbg(dev, "Driver %s force probe deferral\n", drv->name);
driver_deferred_probe_add(dev);
return ret;
}
ret = device_links_check_suppliers(dev);// 检查设备的供应者链路
if (ret == -EPROBE_DEFER)
driver_deferred_probe_add_trigger(dev, local_trigger_count);// 将设备添加到延迟探测触发列表
if (ret)
return ret;
atomic_inc(&probe_count);// 增加探测计数
pr_debug("bus: '%s': %s: probing driver %s with device %s\n",
drv->bus->name, __func__, drv->name, dev_name(dev));
if (!list_empty(&dev->devres_head)) {
dev_crit(dev, "Resources present before probing\n");
ret = -EBUSY;
goto done;
}
re_probe:
dev->driver = drv;
/* 如果使用了 pinctrl， 绑定引脚 */
ret = pinctrl_bind_pins(dev);
if (ret)
goto pinctrl_bind_failed;
ret = dma_configure(dev);// 配置 DMA
if (ret)
goto probe_failed;
if (driver_sysfs_add(dev)) {// 添加驱动的 sysfs
printk(KERN_ERR "%s: driver_sysfs_add(%s) failed\n",
__func__, dev_name(dev));
goto probe_failed;
}
if (dev->pm_domain && dev->pm_domain->activate) {
// 如果设备有电源管理域并且存在激活函数，激活电源管理域
ret = dev->pm_domain->activate(dev);
if (ret)
goto probe_failed;
}
// 如果总线有探测函数， 调用总线的探测函数
if (dev->bus->probe) {
ret = dev->bus->probe(dev);
if (ret)
goto probe_failed;
// 否则调用驱动的探测函数
} else if (drv->probe) {
ret = drv->probe(dev);
if (ret)
goto probe_failed;
}
// 如果启用了驱动移除测试
if (test_remove) {
test_remove = false;
// 如果总线有移除函数， 调用总线的移除函数
if (dev->bus->remove)
dev->bus->remove(dev);
// 否则调用驱动的移除函数
else if (drv->remove)
drv->remove(dev);
// 释放设备的资源
devres_release_all(dev);
// 移除驱动的 sysfs
driver_sysfs_remove(dev);
dev->driver = NULL;
dev_set_drvdata(dev, NULL);
// 如果设备有电源管理域并且存在解除函数， 解除电源管理域
if (dev->pm_domain && dev->pm_domain->dismiss)
dev->pm_domain->dismiss(dev);
// 重新初始化电源管理运行时
pm_runtime_reinit(dev);
// 重新进行探测
goto re_probe;
}
// 完成 pinctrl 的初始化
pinctrl_init_done(dev);
// 如果设备有电源管理域并且存在同步函数， 同步电源管理域
if (dev->pm_domain && dev->pm_domain->sync)
dev->pm_domain->sync(dev);
// 驱动绑定成功
driver_bound(dev);
ret = 1;
pr_debug("bus: '%s': %s: bound device %s to driver %s\n",
drv->bus->name, __func__, dev_name(dev), drv->name);
goto done;
probe_failed:
if (dev->bus)
blocking_notifier_call_chain(&dev->bus->p->bus_notifier,
BUS_NOTIFY_DRIVER_NOT_BOUND, dev);
pinctrl_bind_failed:
device_links_no_driver(dev);
devres_release_all(dev);
dma_deconfigure(dev);
driver_sysfs_remove(dev);
dev->driver = NULL;
dev_set_drvdata(dev, NULL);
if (dev->pm_domain && dev->pm_domain->dismiss)
dev->pm_domain->dismiss(dev);
pm_runtime_reinit(dev);
dev_pm_set_driver_flags(dev, 0);
switch (ret) {
case -EPROBE_DEFER:
/* Driver requested deferred probing */
dev_dbg(dev, "Driver %s requests probe deferral\n", drv->name);
driver_deferred_probe_add_trigger(dev, local_trigger_count);
break;
case -ENODEV:
case -ENXIO:
pr_debug("%s: probe of %s rejects match %d\n",
drv->name, dev_name(dev), ret);
break;
default:
/* driver matched but the probe failed */
printk(KERN_WARNING
"%s: probe of %s failed with error %d\n",
drv->name, dev_name(dev), ret);
}
/*
* Ignore errors returned by ->probe so that the next driver can try
* its luck.
*/
ret = 0;
done:
atomic_dec(&probe_count);
wake_up_all(&probe_waitqueue);
return ret;
}
