13、通过OF函数获取属性*

📢本篇将介绍通过OF函数获取属性。

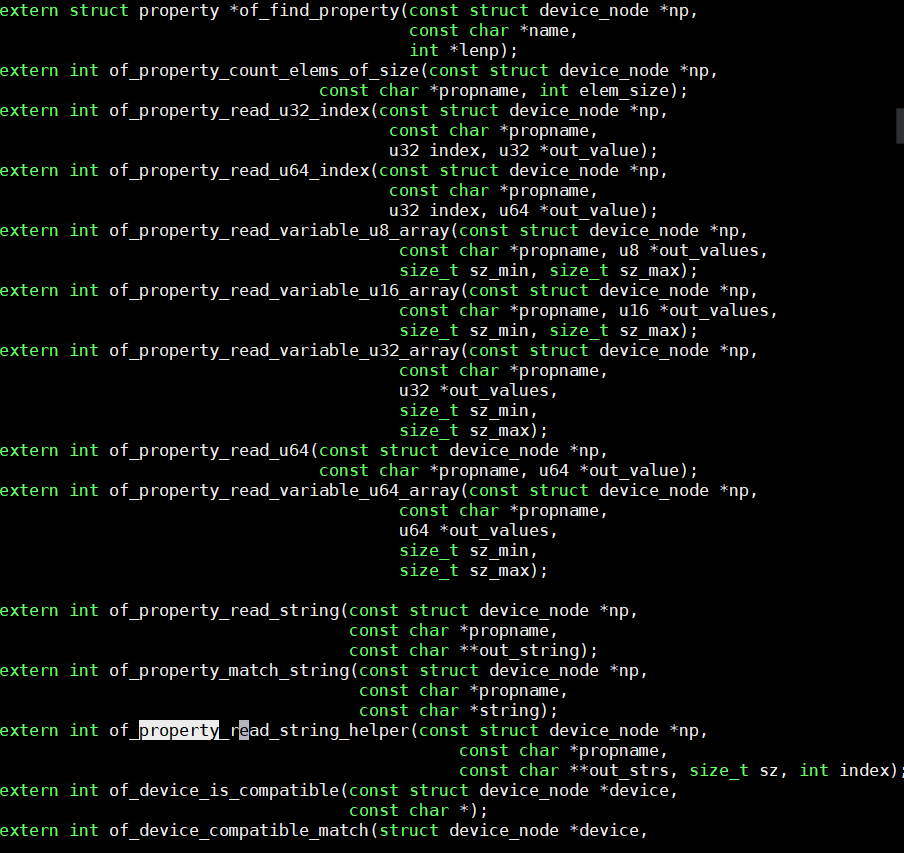

of相关函数：kernel/include/linux/of.h

一、获取获取属性

---

① of_find_property 函数

在设备树中查找某个节点下指定名称的属性。如果找到，返回该属性的指针，后续可用它获取属性值或属性长度等信息。

---

② of_property_count_elems_of_size 函数

在设备树中查找指定名称的属性，并计算该属性包含的元素数量。例如，可以统计一个整数数组中有多少个数，或字符串列表中有多少个条目。

---

③ of_property_read_u32_index 函数

根据属性名查找设备树中的属性，读取指定位置（索引）的32位整数值。例如，读取数组中第2个元素的数值。

---

④ of_property_read_u64_index 函数

类似 of_property_read_u32_index，但读取的是64位整数值。

---

⑤ of_property_read_variable_u32_array 函数

从设备树中读取一个可变长度的32位整数数组。需要指定数组的最小和最大长度，确保读取的数据符合预期范围。

还有类似功能的函数可读取其他类型数组：

• of_property_read_u8_array：读取8位数组
• of_property_read_u16_array：读取16位数组
• of_property_read_u64_array：读取64位数组

---

⑥ of_property_read_string 函数

根据属性名查找设备树中的属性，返回该属性的字符串值。例如，读取设备名称或配置字符串。

---

:::

总结

这些函数帮助开发者从设备树中快速获取属性值：

查找属性：of_find_property

统计元素：of_property_count_elems_of_size

读取单个值：of_property_read_u32/u64_index

读取数组：of_property_read_variable_u32_array 等

读取字符串：of_property_read_string

每个函数都通过属性名和节点定位数据，简化了设备树信息的提取流程。 :::

二、实验

#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/mod_devicetable.h>
#include <linux/of.h>

struct device_node *mydevice_node;
int num;
u32 value_u32;
u64 value_u64;
u32 out_value[2];
const char *value_compatible;
struct property *my_property;

// 平台设备的探测函数
static int my_platform_probe(struct platform_device *pdev)
{
    printk(KERN_INFO "my_platform_probe: Probing platform device\n");

    // 通过节点名称查找设备树节点
    mydevice_node = of_find_node_by_name(NULL, "myLed");
    printk("mydevice node is %s\n", mydevice_node->name);

    // 查找compatible属性
    my_property = of_find_property(mydevice_node, "compatible", NULL);
    printk("my_property name is %s\n", my_property->name);

    // 获取reg属性的元素数量
    num = of_property_count_elems_of_size(mydevice_node, "regtest", 4);
    printk("reg num is %d\n", num);

    // 读取reg属性的值
    of_property_read_u32_index(mydevice_node, "regtest", 0, &value_u32);
    of_property_read_u64_index(mydevice_node, "regtest", 0, &value_u64);
    printk("value u32 is 0x%X\n", value_u32);
    printk("value u64 is 0x%llx\n", value_u64);

    // 读取reg属性的变长数组
    of_property_read_variable_u32_array(mydevice_node, "regtest", out_value, 1, 2);
    printk("out_value[0] is 0x%X\n", out_value[0]);
    printk("out_value[1] is 0x%X\n", out_value[1]);

    // 读取compatible属性的字符串值
    of_property_read_string(mydevice_node, "compatible", &value_compatible);
    printk("compatible value is %s\n", value_compatible);

    return 0;
}

// 平台设备的移除函数
static int my_platform_remove(struct platform_device *pdev)
{
    printk(KERN_INFO "my_platform_remove: Removing platform device\n");

    // 清理设备特定的操作
    // ...

    return 0;
}

const struct of_device_id of_match_table_id[]  = {
    {.compatible="rockchip,test_devicetree"},
};

// 定义平台驱动结构体
static struct platform_driver my_platform_driver = {
    .probe = my_platform_probe,
    .remove = my_platform_remove,
    .driver = {
        .name = "my_platform_device",
        .owner = THIS_MODULE,
        .of_match_table =  of_match_table_id,
    },
};

// 模块初始化函数
static int __init my_platform_driver_init(void)
{
    int ret;

    // 注册平台驱动
    ret = platform_driver_register(&my_platform_driver);
    if (ret) {
        printk(KERN_ERR "Failed to register platform driver\n");
        return ret;
    }

    printk(KERN_INFO "my_platform_driver: Platform driver initialized\n");

    return 0;
}

// 模块退出函数
static void __exit my_platform_driver_exit(void)
{
    // 注销平台驱动
    platform_driver_unregister(&my_platform_driver);

    printk(KERN_INFO "my_platform_driver: Platform driver exited\n");
}

module_init(my_platform_driver_init);
module_exit(my_platform_driver_exit);

MODULE_LICENSE("GPL");

设备树：

myLed{
  compatible = "rockchip,test_devicetree";
  regtest = <0xFDD60000 0x00000004>;
  mode = "2";
  status = "okay";
};
