06、GPIO子系统层次与数据结构
参考资料：
Linux 5.x内核文档
- Linux-5.4\Documentation\driver-api
- Linux-5.4\Documentation\devicetree\bindings\gpio\gpio.txt
Linux 4.x内核文档
- Linux-4.9.88\Documentation\gpio
- Linux-4.9.88\Documentation\devicetree\bindings\gpio\gpio.txt

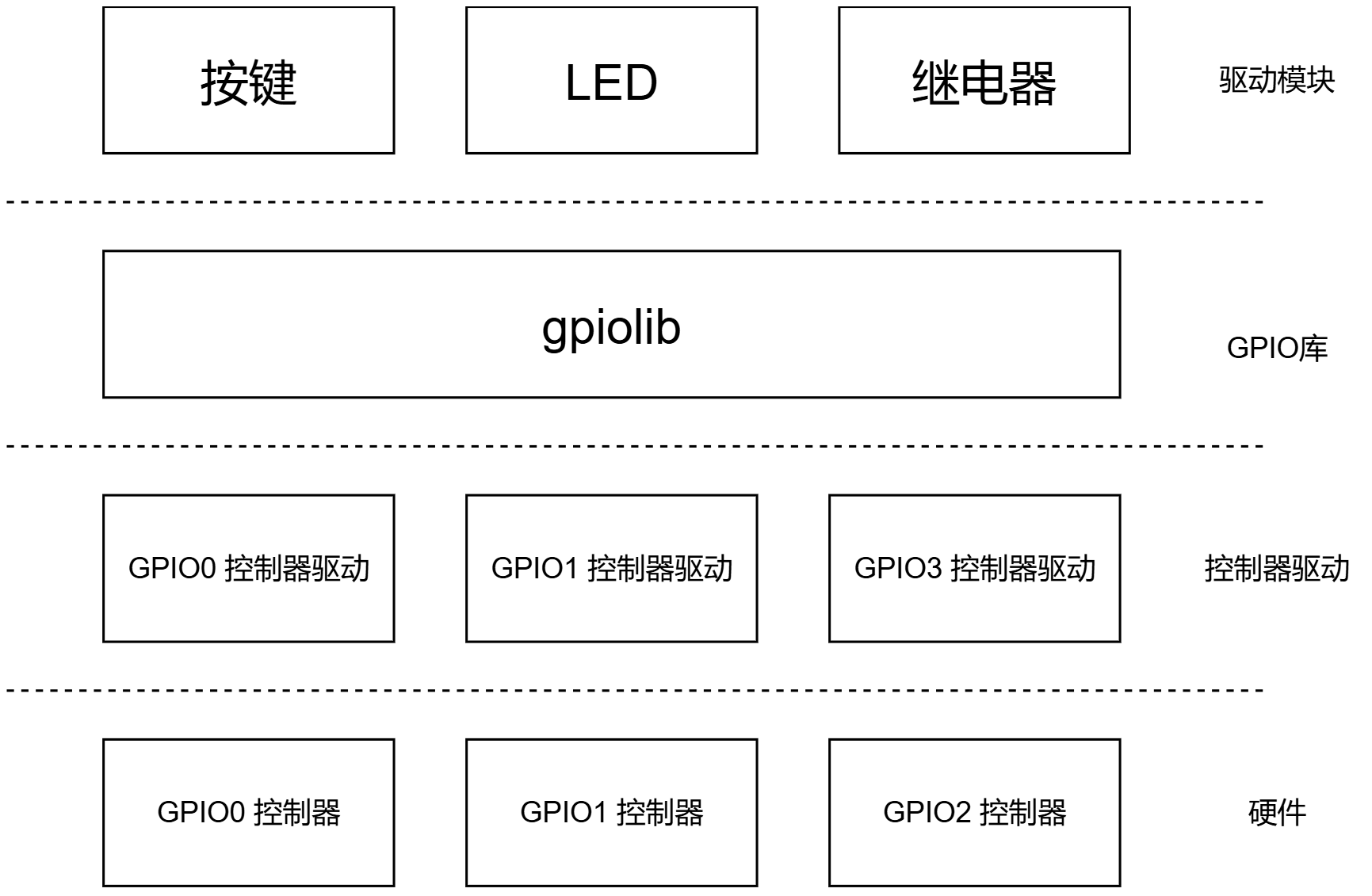

一、GPIO子系统的层次
1.1、GPIOLIB向上提供的接口对比
基于描述符的GPIO接口与基于整数的GPIO接口对比：
include/asm-generic/gpio.h
| 描述符 | 整数 |
|---|---|
| 获得GPIO | 获得GPIO |
| gpiod_get | gpio_request |
| gpiod_get_index | |
| gpiod_get_array | gpio_request_array |
| devm_gpiod_get | |
| devm_gpiod_get_index | |
| devm_gpiod_get_array | |
| 设置方向 | |
| gpiod_direction_input | gpio_direction_input |
| gpiod_direction_output | gpio_direction_output |
| 读值、写值 | |
| gpiod_get_value | gpio_get_value |
| gpiod_set_value | gpio_set_value |
| 释放GPIO | |
| gpio_free | gpio_free |
| gpiod_put | gpio_free_array |
| gpiod_put_array | |
| devm_gpiod_put | |
| devm_gpiod_put_array |
1.2、GPIOLIB向下提供的接口

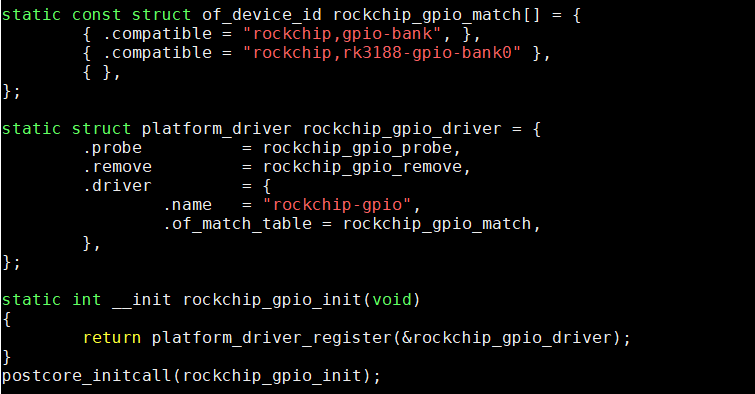

GPIO控制器驱动编写其实就是三步走：

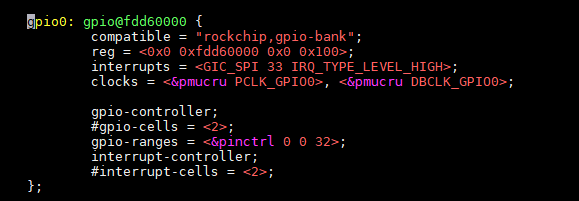

- 根据芯片有多少个GPIO控制器，就创建多少个gpio_chip结构体（比如芯片有3个GPIO控制器，就建3个结构体）

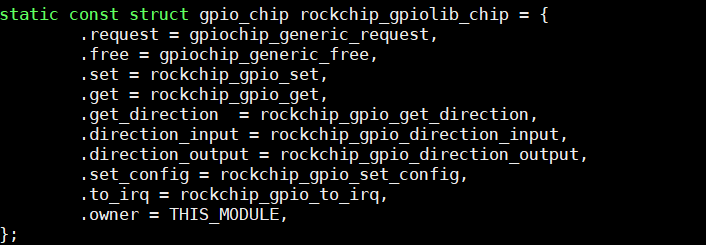

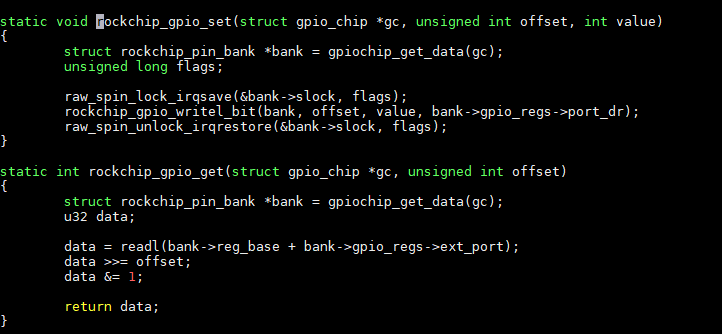

- 针对每个GPIO控制器的硬件寄存器，写出对应的操作函数（比如设置高低电平、读取状态这些功能）
- 把这些gpio_chip结构体一个个注册到系统里，用gpiochip_add这个接口完成注册
这个注册函数实际是调用gpiochip_add_data，参数就是你写好的gpio_chip结构体。如果有多个GPIO控制器，就需要像循环一样逐个调用这个函数，把每个控制器的信息都挂载到系统里。
1.2.1、gpiochip_add_data
gpiochip_add_data()函数用于向内核注册一个GPIO控制器芯片(gpio_chip)，使其管理的GPIO引脚可以被系统使用。
c
/**
* gpiochip_add_data() - register a gpio_chip
* @gc: the chip to register, with gc->base initialized
* @data: driver-private data associated with this chip
*
* Context: potentially before irqs will work
*
* When gpiochip_add_data() is called very early during boot, so that GPIOs
* can be freely used, the gc->parent device must be registered before
* the gpio framework's arch_initcall(). Otherwise sysfs initialization
* for GPIOs will fail rudely.
*
* gpiochip_add_data() must only be called after gpiolib initialization,
* ie after core_initcall().
*
* If gc->base is negative, this requests dynamic assignment of
* a range of valid GPIOs.
*
* Returns:
* A negative errno if the chip can't be registered, such as because the
* gc->base is invalid or already associated with a different chip.
* Otherwise it returns zero as a success code.
*/
#ifdef CONFIG_LOCKDEP
#define gpiochip_add_data(gc, data) ({ \
static struct lock_class_key lock_key; \
static struct lock_class_key request_key; \
gpiochip_add_data_with_key(gc, data, &lock_key, \
&request_key); \
})
#define devm_gpiochip_add_data(dev, gc, data) ({ \
static struct lock_class_key lock_key; \
static struct lock_class_key request_key; \
devm_gpiochip_add_data_with_key(dev, gc, data, &lock_key, \
&request_key); \
})
#else
#define gpiochip_add_data(gc, data) gpiochip_add_data_with_key(gc, data, NULL, NULL)
#define devm_gpiochip_add_data(dev, gc, data) \
devm_gpiochip_add_data_with_key(dev, gc, data, NULL, NULL)
#endif /* CONFIG_LOCKDEP */代码分为两部分，通过#ifdef CONFIG_LOCKDEP条件编译控制：
当LOCKDEP(锁依赖检测)启用时：
- 定义了两个静态的锁类键(lock_key和request_key)
- 调用带有锁键参数的
gpiochip_add_data_with_key()函数
当LOCKDEP未启用时：
- 直接调用
gpiochip_add_data_with_key()函数 - 传递NULL作为锁键参数
- 直接调用
1.2.2、devm_gpiochip_add_data
GPIOLIB中提供了两种注册方式：
gpiochip_add_data()- 普通版本devm_gpiochip_add_data()- 设备资源管理版本(会自动处理资源释放)
其中gpiolib提供了带devm的接口，管理其内存，定义如下：
c
/**
* devm_gpiochip_add_data() - Resource manager gpiochip_add_data()
* @dev: pointer to the device that gpio_chip belongs to.
* @chip: the chip to register, with chip->base initialized
* @data: driver-private data associated with this chip
*
* Context: potentially before irqs will work
*
* The gpio chip automatically be released when the device is unbound.
*
* Returns:
* A negative errno if the chip can't be registered, such as because the
* chip->base is invalid or already associated with a different chip.
* Otherwise it returns zero as a success code.
*/
int devm_gpiochip_add_data(struct device *dev, struct gpio_chip *chip,
void *data)
{
struct gpio_chip **ptr;
int ret;
ptr = devres_alloc(devm_gpio_chip_release, sizeof(*ptr),
GFP_KERNEL);
if (!ptr)
return -ENOMEM;
ret = gpiochip_add_data(chip, data);
if (ret < 0) {
devres_free(ptr);
return ret;
}
*ptr = chip;
devres_add(dev, ptr);
return 0;
}1.2.3、gpiochip_add_data_with_key
drivers/gpio/gpiolib.c
c
int gpiochip_add_data_with_key(struct gpio_chip *chip, void *data,
struct lock_class_key *lock_key,
struct lock_class_key *request_key)
{
unsigned long flags;
int status = 0;
unsigned i;
int base = chip->base; // 当前GPIO控制器的第一个GPIO编号
struct gpio_device *gdev;
/*
* First: allocate and populate the internal stat container, and
* set up the struct device.
*/
gdev = kzalloc(sizeof(*gdev), GFP_KERNEL); // 分配一个gpio_device
if (!gdev)
return -ENOMEM;
gdev->dev.bus = &gpio_bus_type; // 设置bus
gdev->chip = chip; // 设置chip
chip->gpiodev = gdev; // 设置gpiodev
if (chip->parent) {
gdev->dev.parent = chip->parent;
gdev->dev.of_node = chip->parent->of_node;
}
#ifdef CONFIG_OF_GPIO
/* If the gpiochip has an assigned OF node this takes precedence */
if (chip->of_node)
gdev->dev.of_node = chip->of_node;
else
chip->of_node = gdev->dev.of_node;
#endif
gdev->id = ida_simple_get(&gpio_ida, 0, 0, GFP_KERNEL);
if (gdev->id < 0) {
status = gdev->id;
goto err_free_gdev;
}
dev_set_name(&gdev->dev, "gpiochip%d", gdev->id); // 设置名称 goiochip%d
device_initialize(&gdev->dev); // 初始化dev
dev_set_drvdata(&gdev->dev, gdev); // 设置gdev->dev.driver_data = gdev
if (chip->parent && chip->parent->driver)
gdev->owner = chip->parent->driver->owner;
else if (chip->owner)
/* TODO: remove chip->owner */
gdev->owner = chip->owner;
else
gdev->owner = THIS_MODULE;
gdev->descs = kcalloc(chip->ngpio, sizeof(gdev->descs[0]), GFP_KERNEL); // 根据一个GPIO控制器所拥有的GPIO数量，申请gpio_desc
if (!gdev->descs) {
status = -ENOMEM;
goto err_free_ida;
}
if (chip->ngpio == 0) {
chip_err(chip, "tried to insert a GPIO chip with zero lines\n");
status = -EINVAL;
goto err_free_descs;
}
if (chip->ngpio > FASTPATH_NGPIO)
chip_warn(chip, "line cnt %u is greater than fast path cnt %u\n",
chip->ngpio, FASTPATH_NGPIO);
gdev->label = kstrdup_const(chip->label ?: "unknown", GFP_KERNEL);
if (!gdev->label) {
status = -ENOMEM;
goto err_free_descs;
}
gdev->ngpio = chip->ngpio;
gdev->data = data;
spin_lock_irqsave(&gpio_lock, flags); // 获取自旋锁 + 关中断
/*
* TODO: this allocates a Linux GPIO number base in the global
* GPIO numberspace for this chip. In the long run we want to
* get *rid* of this numberspace and use only descriptors, but
* it may be a pipe dream. It will not happen before we get rid
* of the sysfs interface anyways.
*/
if (base < 0) { // 未指定 动态分配
base = gpiochip_find_base(chip->ngpio);
if (base < 0) {
status = base;
spin_unlock_irqrestore(&gpio_lock, flags);
goto err_free_label;
}
/*
* TODO: it should not be necessary to reflect the assigned
* base outside of the GPIO subsystem. Go over drivers and
* see if anyone makes use of this, else drop this and assign
* a poison instead.
*/
chip->base = base;
}
gdev->base = base;
status = gpiodev_add_to_list(gdev); // 将当前gdev添加到双向链表gpio_devices
if (status) {
spin_unlock_irqrestore(&gpio_lock, flags);
goto err_free_label;
}
spin_unlock_irqrestore(&gpio_lock, flags); // 释放自旋锁 + 开中断
for (i = 0; i < chip->ngpio; i++) // 设置每个gpio_desc所指向的gdev
gdev->descs[i].gdev = gdev;
#ifdef CONFIG_PINCTRL
INIT_LIST_HEAD(&gdev->pin_ranges);
#endif
status = gpiochip_set_desc_names(chip); // 设置每个gpio_desc的名字，值取值chip->names[i]
if (status)
goto err_remove_from_list;
status = gpiochip_irqchip_init_valid_mask(chip); // 中断配置
if (status)
goto err_remove_from_list;
status = gpiochip_alloc_valid_mask(chip);
if (status)
goto err_remove_irqchip_mask;
status = gpiochip_add_irqchip(chip, lock_key, request_key);
if (status)
goto err_free_gpiochip_mask;
status = of_gpiochip_add(chip);
if (status)
goto err_remove_chip;
status = gpiochip_init_valid_mask(chip);
if (status)
goto err_remove_of_chip;
for (i = 0; i < chip->ngpio; i++) { // 初始化每一个GPIO对应的gpio_desc
struct gpio_desc *desc = &gdev->descs[i];
if (chip->get_direction && gpiochip_line_is_valid(chip, i)) {
if (!chip->get_direction(chip, i)) // 0输出 进入
set_bit(FLAG_IS_OUT, &desc->flags); // 设置标志位为输出
else
clear_bit(FLAG_IS_OUT, &desc->flags); // 清除输出标志位
} else {
if (!chip->direction_input)
set_bit(FLAG_IS_OUT, &desc->flags);
else
clear_bit(FLAG_IS_OUT, &desc->flags);
}
}
acpi_gpiochip_add(chip);
machine_gpiochip_add(chip);
/*
* By first adding the chardev, and then adding the device,
* we get a device node entry in sysfs under
* /sys/bus/gpio/devices/gpiochipN/dev that can be used for
* coldplug of device nodes and other udev business.
* We can do this only if gpiolib has been initialized.
* Otherwise, defer until later.
*/
if (gpiolib_initialized) {
status = gpiochip_setup_dev(gdev);
if (status)
goto err_remove_acpi_chip;
}
return 0;
err_remove_acpi_chip:
acpi_gpiochip_remove(chip);
err_remove_of_chip:
gpiochip_free_hogs(chip);
of_gpiochip_remove(chip);
err_remove_chip:
gpiochip_irqchip_remove(chip);
err_free_gpiochip_mask:
gpiochip_free_valid_mask(chip);
err_remove_irqchip_mask:
gpiochip_irqchip_free_valid_mask(chip);
err_remove_from_list:
spin_lock_irqsave(&gpio_lock, flags);
list_del(&gdev->list);
spin_unlock_irqrestore(&gpio_lock, flags);
err_free_label:
kfree_const(gdev->label);
err_free_descs:
kfree(gdev->descs);
err_free_ida:
ida_simple_remove(&gpio_ida, gdev->id);
err_free_gdev:
/* failures here can mean systems won't boot... */
pr_err("%s: GPIOs %d..%d (%s) failed to register, %d\n", __func__,
gdev->base, gdev->base + gdev->ngpio - 1,
chip->label ? : "generic", status);
kfree(gdev);
return status;
}这个函数的作用是向系统注册一个新的GPIO控制器，具体步骤如下：
- 创建设备结构
- 首先生成一个GPIO设备结构体（gpio_device），这是管理GPIO控制器的基础容器
- 设置设备参数
- 将设备结构与GPIO控制器芯片（chip）关联起来
- 根据控制器能管理的GPIO数量，分配对应的GPIO描述符数组（每个GPIO一个描述符）
- 编号分配
- 如果用户没有指定GPIO起始编号，系统会自动分配一组连续编号
- 确保每个GPIO编号在系统中是唯一的
- 注册设备
- 将新创建的GPIO设备添加到系统GPIO设备列表
- 添加时按编号范围排序（例如：20-30的控制器会排在31-40前面）
- 中断配置
- 设置控制器的中断处理相关参数
- 初始化GPIO描述符
为每个GPIO的描述符设置基本信息：
- 关联所属的GPIO设备
- 设置GPIO名称（如果有的话）
- 配置初始属性（如方向、驱动强度等）
整个过程就像给新加入的GPIO控制器办"身份证"：先建立基本信息档案，分配固定编号，然后按编号顺序排入系统名单，最后配置具体功能参数。每个GPIO管脚都有独立的"身份卡片"（描述符）记录其状态和属性。
二、重要的3个核心数据结构
2.1 gpio_device
每个GPIO Controller用一个gpio_device来表示：
- 里面每一个gpio引脚用一个gpio_desc来表示
- gpio引脚的函数(引脚控制、中断相关)，都放在gpio_chip里
C
/**
* struct gpio_device - internal state container for GPIO devices
* @id: numerical ID number for the GPIO chip
* @dev: the GPIO device struct
* @chrdev: character device for the GPIO device
* @mockdev: class device used by the deprecated sysfs interface (may be
* NULL)
* @owner: helps prevent removal of modules exporting active GPIOs
* @chip: pointer to the corresponding gpiochip, holding static
* data for this device
* @descs: array of ngpio descriptors.
* @ngpio: the number of GPIO lines on this GPIO device, equal to the size
* of the @descs array.
* @base: GPIO base in the DEPRECATED global Linux GPIO numberspace, assigned
* at device creation time.
* @label: a descriptive name for the GPIO device, such as the part number
* or name of the IP component in a System on Chip.
* @data: per-instance data assigned by the driver
* @list: links gpio_device:s together for traversal
*
* This state container holds most of the runtime variable data
* for a GPIO device and can hold references and live on after the
* GPIO chip has been removed, if it is still being used from
* userspace.
*/
struct gpio_device {
int id;
struct device dev;
struct cdev chrdev;
struct device *mockdev;
struct module *owner;
struct gpio_chip *chip;
struct gpio_desc *descs;
int base;
u16 ngpio;
const char *label;
void *data;
struct list_head list;
#ifdef CONFIG_PINCTRL
/*
* If CONFIG_PINCTRL is enabled, then gpio controllers can optionally
* describe the actual pin range which they serve in an SoC. This
* information would be used by pinctrl subsystem to configure
* corresponding pins for gpio usage.
*/
struct list_head pin_ranges;
#endif
};该结构体用于描述GPIO设备的信息，各参数含义如下：
int id：一个整数，用来唯一标识这个GPIO设备的编号。
struct device *dev：指向设备结构体的指针，记录与该GPIO设备关联的硬件设备信息。
struct cdev chrdev：字符设备结构体，用于实现与GPIO设备的字符设备交互（如文件操作）。
struct device *mockdev：指向模拟设备结构体的指针，用于保存GPIO设备的模拟设备信息（用于测试或模拟场景）。
struct module *owner：指向内核模块的指针，标记这个GPIO设备属于哪个内核模块。
struct gpio_chip *chip：指向GPIO芯片结构体的指针，表示控制该GPIO设备的硬件控制器。
struct gpio_desc *descs：指向GPIO描述符数组的指针，每个描述符记录一个GPIO引脚的详细状态和配置信息。
int base：整数，表示该GPIO设备起始的GPIO编号（通常用于标识一组GPIO的起始位置）。
u16 ngpio：16位无符号整数，记录该设备包含的GPIO引脚总数。
const char *label：字符串指针，保存GPIO设备的名称或标识标签。
void *data：通用数据指针，可以存放与GPIO设备相关的任何自定义数据。
struct list_head list：列表节点，用于将多个GPIO设备串联成链表（方便系统统一管理）。
struct list_head pin_ranges（仅在支持引脚控制时存在）：列表节点，用于记录该GPIO控制器支持的引脚范围（当系统配置了引脚控制功能时使用）。
每个字段都对应着GPIO设备的不同管理或配置信息，共同构成了完整的GPIO设备描述。
2.2 gpio_chip
我们去使用GPIO子系统时，首先是获得某个引脚对应的gpio_desc。
gpio_device表示一个GPIO Controller，里面支持多个GPIO。
在gpio_device中有一个gpio_desc数组，每一引脚有一项gpio_desc。
C
struct gpio_chip {
const char *label;
struct gpio_device *gpiodev;
struct device *parent;
struct module *owner;
int (*request)(struct gpio_chip *chip,
unsigned offset);
void (*free)(struct gpio_chip *chip,
unsigned offset);
int (*get_direction)(struct gpio_chip *chip,
unsigned offset);
int (*direction_input)(struct gpio_chip *chip,
unsigned offset);
int (*direction_output)(struct gpio_chip *chip,
unsigned offset, int value);
int (*get)(struct gpio_chip *chip,
unsigned offset);
int (*get_multiple)(struct gpio_chip *chip,
unsigned long *mask,
unsigned long *bits);
void (*set)(struct gpio_chip *chip,
unsigned offset, int value);
void (*set_multiple)(struct gpio_chip *chip,
unsigned long *mask,
unsigned long *bits);
int (*set_config)(struct gpio_chip *chip,
unsigned offset,
unsigned long config);
int (*to_irq)(struct gpio_chip *chip,
unsigned offset);
void (*dbg_show)(struct seq_file *s,
struct gpio_chip *chip);
int (*init_valid_mask)(struct gpio_chip *chip);
int base;
u16 ngpio;
const char *const *names;
bool can_sleep;
...
}关键参数解释
label：控制器名称（如GPA、GPB），用于标识不同GPIO控制器。
gpiodev：指向内部管理结构，记录该控制器所有GPIO的状态和描述信息。
parent：可选参数，指向提供GPIO的设备（如芯片或扩展模块）。
request/free：
request：分配GPIO前执行的操作（如开启电源/时钟）。free：释放GPIO后执行的操作（如关闭电源/时钟）。
方向控制：
get_direction(offset)：检测指定GPIO是输入（返回1）还是输出（返回0）。direction_input(offset)：将GPIO设为输入模式。direction_output(offset)：将GPIO设为输出模式。
电平操作：
get(offset)：读取GPIO的当前电平（0或1）。set(offset, value)：设置GPIO输出电平（0或1）。- 批量操作：
get_multiple和set_multiple可同时读/写一组GPIO。
基础参数：
base：控制器内GPIO的起始编号（如设置为-1由系统自动分配）。ngpio：控制器包含的GPIO总数。- 最后一个GPIO编号为
base + ngpio - 1。
中断映射：
to_irq(offset)：将GPIO引脚映射为中断号。
寄存器操作：
read_reg/write_reg：通用寄存器读写函数。reg_dat等寄存器地址定义了GPIO数据、方向等寄存器的位置。
关键细节
offset含义： 表示GPIO在控制器内的偏移量，例如：
offset=0→ 对应编号为base的GPIO。offset=1→ 对应编号为base+1的GPIO。
睡眠标志
**can_sleep**： 若GPIO操作可能阻塞（如通过I2C访问扩展芯片），需设置此标志。此时中断需通过线程处理，避免死锁。寄存器与影子机制：
- 硬件寄存器通过
read_reg/write_reg访问。 bgpio_data/direction是寄存器的内存备份，用于安全修改位值。
- 硬件寄存器通过
注意事项
- 过时特性：
base建议设为-1，让系统自动分配编号（旧代码可能固定编号，但新代码应避免）。 - 默认状态： GPIO默认通常为输入模式，需显式配置为输出才能控制电平。
:::
总结
该结构体抽象了一个GPIO控制器，管理其下的所有GPIO引脚。开发者通过设置方向、读写电平等操作，控制硬件引脚的输入输出行为。核心参数定义了GPIO的编号范围、操作方式及硬件交互细节。 :::
2.3 gpio_desc
gpio_desc结构体和中断系统中的irq_desc结构类似。就像irq_desc用来管理中断信号一样，gpio_desc专门用来管理GPIO引脚的信息。它的定义在drivers/gpio/gpiolib.h文件中，用于记录系统中每个具体GPIO引脚的详细状态和配置信息。
c
struct gpio_desc {
struct gpio_device *gdev;
unsigned long flags;
/* flag symbols are bit numbers */
#define FLAG_REQUESTED 0 /* 资源已经被请求 */
#define FLAG_IS_OUT 1 /* 输出 */
#define FLAG_EXPORT 2 /* protected by sysfs_lock */
#define FLAG_SYSFS 3 /* exported via /sys/class/gpio/control */
#define FLAG_ACTIVE_LOW 6 /* value has active low */
#define FLAG_OPEN_DRAIN 7 /* Gpio is open drain type */
#define FLAG_OPEN_SOURCE 8 /* Gpio is open source type */
#define FLAG_USED_AS_IRQ 9 /* GPIO is connected to an IRQ */
#define FLAG_IRQ_IS_ENABLED 10 /* GPIO is connected to an enabled IRQ */
#define FLAG_IS_HOGGED 11 /* GPIO is hogged */
#define FLAG_TRANSITORY 12 /* GPIO may lose value in sleep or reset */
#define FLAG_PULL_UP 13 /* GPIO has pull up enabled */
#define FLAG_PULL_DOWN 14 /* GPIO has pull down enabled */
/* Connection label */
const char *label;
/* Name of the GPIO */
const char *name;
};其中部分参数含义如下：
gdev：指向了一个gpio_device；内核是通过这个指针将gpio_chip和gpio_desc连接起来的，这个也和中断子系统中的irq_data数据结构类似；
flags：GPIO属性标志，比如输出、上拉使能，开漏输出等；
lable：标签；
name：名称；
三、怎么编写GPIO Controller驱动程序
设备树：
驱动目录：gpio/gpio-rockchip.c
rockchip_gpio_probe
---rockchip_gpiolib_register
3.1、rockchip_gpiolib_register
C
static int rockchip_gpiolib_register(struct rockchip_pin_bank *bank)
{
struct gpio_chip *gc;
int ret;
bank->gpio_chip = rockchip_gpiolib_chip;
gc = &bank->gpio_chip;
gc->base = bank->pin_base;
gc->ngpio = bank->nr_pins;
gc->label = bank->name;
gc->parent = bank->dev;
#ifdef CONFIG_OF_GPIO
gc->of_node = of_node_get(bank->of_node);
#endif
ret = gpiochip_add_data(gc, bank);
if (ret) {
dev_err(bank->dev, "failed to add gpiochip %s, %d\n", gc->label, ret);
return ret;
}
/*
* For DeviceTree-supported systems, the gpio core checks the
* pinctrl's device node for the "gpio-ranges" property.
* If it is present, it takes care of adding the pin ranges
* for the driver. In this case the driver can skip ahead.
*
* In order to remain compatible with older, existing DeviceTree
* files which don't set the "gpio-ranges" property or systems that
* utilize ACPI the driver has to call gpiochip_add_pin_range().
*/
if (!of_property_read_bool(bank->of_node, "gpio-ranges")) {
struct device_node *pctlnp = of_get_parent(bank->of_node);
struct pinctrl_dev *pctldev = NULL;
if (!pctlnp)
return -ENODATA;
pctldev = of_pinctrl_get(pctlnp);
if (!pctldev)
return -ENODEV;
ret = gpiochip_add_pin_range(gc, dev_name(pctldev->dev), 0, gc->base, gc->ngpio);
if (ret) {
dev_err(bank->dev, "Failed to add pin range\n");
goto fail;
}
}
ret = rockchip_interrupts_register(bank);
if (ret) {
dev_err(bank->dev, "failed to register interrupt, %d\n", ret);
goto fail;
}
return 0;
fail:
gpiochip_remove(&bank->gpio_chip);
return ret;
}3.2、方法集
