10、Regmap 介绍 ​

在Linux内核中，原本通过API函数直接操作I2C设备寄存器时，会导致代码里出现大量重复和冗余的部分。虽然这些操作本质上都是对寄存器的读写，但零散的代码管理起来很麻烦。为此，内核引入了Regmap子系统，它能帮助开发者更方便、统一地操作I2C设备的寄存器。接下来，我们就来学习如何用Regmap的API函数来读写寄存器。

一、什么是Regmap ​

Linux系统中，大部分硬件设备的驱动开发都离不开对芯片内部寄存器的控制。比如I2C或SPI设备，本质上都是通过对应的接口读写芯片内部寄存器来工作的。无论是RK3568这类处理器的PWM定时器等外设，最终都要通过设置寄存器来完成初始化。

过去，开发者需要针对不同接口（如I2C用i2c_transfer函数，SPI用spi_write/spi_read函数）单独编写代码，导致大量重复代码出现，而且代码难以复用。为解决这个问题，Linux内核引入了regmap机制。

regmap的作用是：

  1. 统一接口：开发者只需用regmap提供的函数操作寄存器，无需关心是I2C还是SPI接口
  2. 自动优化：内置缓存功能，减少对硬件的实际读写次数（比如合并连续操作）
  3. 提升效率：通过减少低速总线的通信次数，加快整体操作速度
  4. 保证兼容：无论是芯片外设还是处理器内部寄存器，都能用同一套接口操作

这样做的好处是：

  • 驱动代码更简洁，减少重复劳动
  • 新设备驱动开发更方便
  • 代码更容易在不同硬件平台间移植

需要注意的是，虽然regmap提升了效率，但因为使用了缓存机制，可能会让寄存器操作的实时性稍有降低。不过这对大多数普通设备来说影响不大。

二、Regmap的适用场景 ​

当需要通过I2C、SPI等接口读写设备内部寄存器，或者操作芯片内部寄存器时，就会用到regmap。

使用它的主要好处是：

  1. 统一操作方式：让不同硬件的寄存器访问代码更规范，方便复用和维护，开发更简单。
  2. 提升效率：自动合并多次寄存器操作，减少对硬件的实际读写次数，加快访问速度。

三、Regmap驱动框架 ​

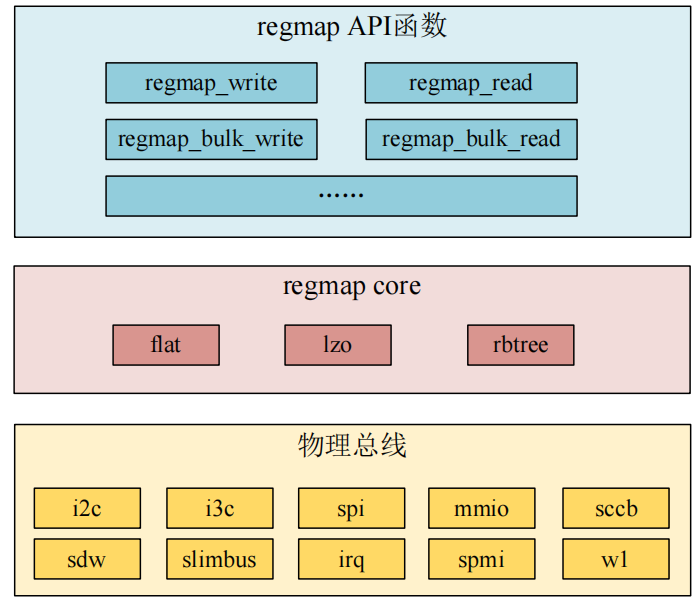

regmap 驱动框架如下图所示：


regmap框架分为三个简单层级：

  1. 底层总线层：regmap统一处理不同硬件连接方式，目前支持I2C、SPI、MMIO等十多种通信总线类型。
  2. 核心处理层：这是regmap的中间核心，负责协调不同总线的通信，开发者无需深入理解其内部原理。
  3. 接口层：regmap为开发者提供的简单易用接口，通过这些标准化函数就能直接操作芯片寄存器，是开发者实际编写驱动时需要重点掌握的部分。

四、Regmap相关结构体 ​

4.1、regmap 结 构 体 ​

Linux 内 核 将 regmap 框 架 抽 象 为 regmap 结 构 体 ， 这 个 结 构 体 定 义 在 文 件 drivers/base/regmap/internal.h 中

C
struct regmap {
    union {
        struct mutex mutex;
        struct {
            spinlock_t spinlock;
            unsigned long spinlock_flags;
        };
    };
    regmap_lock lock;
    regmap_unlock unlock;
    void *lock_arg; /* This is passed to lock/unlock functions */
    gfp_t alloc_flags;

    struct device *dev; /* Device we do I/O on */
    void *work_buf;     /* Scratch buffer used to format I/O */
    struct regmap_format format;  /* Buffer format */
    const struct regmap_bus *bus;
    void *bus_context;
    const char *name;

    bool async;
    spinlock_t async_lock;
    wait_queue_head_t async_waitq;
    struct list_head async_list;
    struct list_head async_free;
    int async_ret;

#ifdef CONFIG_DEBUG_FS
    bool debugfs_disable;
    struct dentry *debugfs;
    const char *debugfs_name;

    unsigned int debugfs_reg_len;
    unsigned int debugfs_val_len;
    unsigned int debugfs_tot_len;

    struct list_head debugfs_off_cache;
    struct mutex cache_lock;
#endif

    unsigned int max_register;
    bool (*writeable_reg)(struct device *dev, unsigned int reg);
    bool (*readable_reg)(struct device *dev, unsigned int reg);
    bool (*volatile_reg)(struct device *dev, unsigned int reg);
    bool (*precious_reg)(struct device *dev, unsigned int reg);
    bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
    bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);
    const struct regmap_access_table *wr_table;
    const struct regmap_access_table *rd_table;
    const struct regmap_access_table *volatile_table;
    const struct regmap_access_table *precious_table;
    const struct regmap_access_table *wr_noinc_table;
    const struct regmap_access_table *rd_noinc_table;

    int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
    int (*reg_write)(void *context, unsigned int reg, unsigned int val);
    int (*reg_update_bits)(void *context, unsigned int reg,
                   unsigned int mask, unsigned int val);

    bool defer_caching;

    unsigned long read_flag_mask;
    unsigned long write_flag_mask;

    /* number of bits to (left) shift the reg value when formatting*/
    int reg_shift;
    int reg_stride;
    int reg_stride_order;

    /* regcache specific members */
    const struct regcache_ops *cache_ops;
    enum regcache_type cache_type;

    /* number of bytes in reg_defaults_raw */
    unsigned int cache_size_raw;
    /* number of bytes per word in reg_defaults_raw */
    unsigned int cache_word_size;
    /* number of entries in reg_defaults */
    unsigned int num_reg_defaults;
    /* number of entries in reg_defaults_raw */
    unsigned int num_reg_defaults_raw;

    /* if set, only the cache is modified not the HW */
    bool cache_only;
    /* if set, only the HW is modified not the cache */
    bool cache_bypass;
    /* if set, remember to free reg_defaults_raw */
    bool cache_free;

    struct reg_default *reg_defaults;
    const void *reg_defaults_raw;
    void *cache;
    /* if set, the cache contains newer data than the HW */
    bool cache_dirty;
    /* if set, the HW registers are known to match map->reg_defaults */
    bool no_sync_defaults;

    struct reg_sequence *patch;
    int patch_regs;

    /* if set, converts bulk read to single read */
    bool use_single_read;
    /* if set, converts bulk write to single write */
    bool use_single_write;
    /* if set, the device supports multi write mode */
    bool can_multi_write;

    /* if set, raw reads/writes are limited to this size */
    size_t max_raw_read;
    size_t max_raw_write;

    struct rb_root range_tree;
    void *selector_work_buf;    /* Scratch buffer used for selector */

    struct hwspinlock *hwlock;

    /* if set, the regmap core can sleep */
    bool can_sleep;
};

4.2、regmap_config 结构体 ​

regmap_config 结构体就是用来初始化 regmap 的，这个结构体定义在include/linux/regmap.h 文件中，结构体内容如下：

C
struct regmap_config {
    const char *name;

    int reg_bits;
    int reg_stride;
    int pad_bits;
    int val_bits;

    bool (*writeable_reg)(struct device *dev, unsigned int reg);
    bool (*readable_reg)(struct device *dev, unsigned int reg);
    bool (*volatile_reg)(struct device *dev, unsigned int reg);
    bool (*precious_reg)(struct device *dev, unsigned int reg);
    bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
    bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);

    bool disable_locking;
    regmap_lock lock;
    regmap_unlock unlock;
    void *lock_arg;

    int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
    int (*reg_write)(void *context, unsigned int reg, unsigned int val);

    bool fast_io;

    unsigned int max_register;
    const struct regmap_access_table *wr_table;
    const struct regmap_access_table *rd_table;
    const struct regmap_access_table *volatile_table;
    const struct regmap_access_table *precious_table;
    const struct regmap_access_table *wr_noinc_table;
    const struct regmap_access_table *rd_noinc_table;
    const struct reg_default *reg_defaults;
    unsigned int num_reg_defaults;
    enum regcache_type cache_type;
    const void *reg_defaults_raw;
    unsigned int num_reg_defaults_raw;

    unsigned long read_flag_mask;
    unsigned long write_flag_mask;
    bool zero_flag_mask;

    bool use_single_read;
    bool use_single_write;
    bool can_multi_write;

    enum regmap_endian reg_format_endian;
    enum regmap_endian val_format_endian;

    const struct regmap_range_cfg *ranges;
    unsigned int num_ranges;

    bool use_hwlock;
    unsigned int hwlock_id;
    unsigned int hwlock_mode;

    bool can_sleep;
};

五、Regmap操作函数 ​

5.1、regmap的申请与初始化 ​

regmap能通过I2C、SPI等多种总线操作设备寄存器。以I2C为例，初始化时需要调用专用函数。

Linux内核提供了一个I2C专用的regmap初始化函数：devm_regmap_init_i2c。它的作用是：

  • 根据I2C设备信息和寄存器配置，创建并管理regmap对象
  • 自动处理资源释放（无需手动注销）

函数使用方法：

c
struct regmap *map = devm_regmap_init_i2c(i2c_client, config);

参数说明：

  • i2c_client：I2C设备的客户端信息
  • config：寄存器配置参数（如寄存器宽度、地址偏移等）

5.2、寄存器读写核心函数 ​

不管设备是通过I2C/SPI连接，还是内部寄存器，regmap都提供了两个最基础的操作函数：

1. 读寄存器：regmap_read() ​

c
int regmap_read(struct regmap *map, unsigned int reg_addr, unsigned int *value);

作用：从指定寄存器地址读取数据到value变量 参数：

  • map：之前创建的regmap对象
  • reg_addr：要读取的寄存器地址
  • value：存放读取结果的变量 返回值：0表示成功，非0表示失败

2. 写寄存器：regmap_write() ​

c
int regmap_write(struct regmap *map, unsigned int reg_addr, unsigned int value);

作用：将value的值写入指定寄存器地址 参数：

  • map：regmap对象
  • reg_addr：要写入的寄存器地址
  • value：要写入的寄存器值 返回值：0表示成功，非0表示失败

使用流程总结： ​

  1. 用devm_regmap_init_i2c创建regmap对象
  2. 通过regmap_read/regmap_write直接操作设备寄存器
  3. 内核会自动处理总线通信细节（如I2C协议、数据打包等）

除此之外，还衍生了一些其他的API函数，具体可以参考文件include/linux/regmap.h

C
int regmap_mmio_attach_clk(struct regmap *map, struct clk *clk);
void regmap_mmio_detach_clk(struct regmap *map);
void regmap_exit(struct regmap *map);
int regmap_reinit_cache(struct regmap *map,
            const struct regmap_config *config);
struct regmap *dev_get_regmap(struct device *dev, const char *name);
struct device *regmap_get_device(struct regmap *map);
int regmap_write(struct regmap *map, unsigned int reg, unsigned int val);
int regmap_write_async(struct regmap *map, unsigned int reg, unsigned int val);
int regmap_raw_write(struct regmap *map, unsigned int reg,
             const void *val, size_t val_len);
int regmap_noinc_write(struct regmap *map, unsigned int reg,
             const void *val, size_t val_len);
int regmap_bulk_write(struct regmap *map, unsigned int reg, const void *val,
            size_t val_count);
int regmap_multi_reg_write(struct regmap *map, const struct reg_sequence *regs,
            int num_regs);
int regmap_multi_reg_write_bypassed(struct regmap *map,
                    const struct reg_sequence *regs,
                    int num_regs);
int regmap_raw_write_async(struct regmap *map, unsigned int reg,
               const void *val, size_t val_len);
int regmap_read(struct regmap *map, unsigned int reg, unsigned int *val);
int regmap_raw_read(struct regmap *map, unsigned int reg,
            void *val, size_t val_len);
int regmap_noinc_read(struct regmap *map, unsigned int reg,
              void *val, size_t val_len);
int regmap_bulk_read(struct regmap *map, unsigned int reg, void *val,
             size_t val_count);
int regmap_update_bits_base(struct regmap *map, unsigned int reg,
                unsigned int mask, unsigned int val,
                bool *change, bool async, bool force);
