10、中断下半部：工作队列传参实验

那么如何用工作队列给中断下文传参呢 ?

一、工作队列传参

---

在Linux系统中，工作队列可以像这样传递参数：

1. 定义数据结构

struct work_data {
    struct work_struct test_work; // 内置的工作项结构
    int a;
    int b;
};
struct work_data test_workqueue_work; // 创建一个工作项实例

2. 初始化工作队列和参数 在模块加载函数里：

// 创建名为"test_workqueue"的工作队列
test_workqueue = create_workqueue("test_workqueue");

// 初始化工作项，指定处理函数为test_work
INIT_WORK(&test_workqueue_work.test_work, test_work);

// 给参数赋初始值
test_workqueue_work.a = 1;
test_workqueue_work.b = 2;

3. 触发工作队列 当发生中断时：

// 将工作项加入队列等待执行
queue_work(test_workqueue, &test_workqueue_work.test_work);

4. 处理函数实现

void test_work(struct work_struct *work)
{
    struct work_data *pdata;

    // 通过指针找到包含work_struct的整个结构体
    pdata = container_of(work, struct work_data, test_work);

    // 输出参数值
    printk("a的值是：%d\n", pdata->a);
    printk("b的值是：%d\n", pdata->b);
}

工作原理说明：

• 我们把需要传递的参数（a和b）和工作项结构体打包成一个结构体work_data
• 当中断发生时，把工作项加入队列
• 系统执行时，通过container_of宏找到原始结构体，就能访问到参数a和b的值
• 这个方法让工作项能安全地携带自定义参数执行任务

整个过程就像快递运输：

1. 准备一个包裹（work_data结构体）
2. 把需要的东西（a和b参数）放进包裹
3. 把包裹寄到快递站（工作队列）
4. 收件人（处理函数）通过包裹标签（container_of）找到包裹里的东西

二、驱动案例

说明：

::: 硬件IO表：https://lceda001.feishu.cn/wiki/UN0pw7Y1KixKirkMh0rcP3Tandc

操作第七个管脚触发中断，对应GPIO1_A4 ::: ::: 引脚编号计算：

公式1：GPIO 小组编号计算公式：number = group * 8 + X

其中：group为小组号（A为0，B为1，C为2，D为3）

公式2：GPIO pin 脚计算公式：pin = bank * 32 + number

其中：bank 为组号，number由公式1计算得来

故：GPIO1_A4

1*32+0*8+4 = 36 :::

Makefiel:

export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m +=interrupt.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操作

驱动代码：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
#include <linux/delay.h>
#include <linux/workqueue.h>

int irq;

struct work_data
{
  struct work_struct test_work;
  int a;
  int b;
};

struct work_data test_workqueue_work;

struct workqueue_struct *test_workqueue;

// 工作项处理函数
void test_work(struct work_struct *work)
{
  struct work_data *pdata;
  pdata = container_of(work, struct work_data, test_work);

  printk("a is %d", pdata->a);
  printk("b is %d", pdata->b);
}

// 中断处理函数
irqreturn_t test_interrupt(int irq, void *args)
{
  printk("This is test_interrupt\n");
  // 提交工作项到工作队列
  queue_work(test_workqueue, &test_workqueue_work.test_work);
  return IRQ_RETVAL(IRQ_HANDLED);
}

static int interrupt_irq_init(void)
{
  int ret;
  irq = gpio_to_irq(36); // 将GPIO映射为中断号
  printk("irq is %d\n", irq);

  // 请求中断
  ret = request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING, "test", NULL);
  if (ret < 0)
  {
    printk("request_irq is error\n");
    return -1;
  }
  // 创建工作队列
  test_workqueue = create_workqueue("test_workqueue");
  // 初始化工作项
  INIT_WORK(&test_workqueue_work.test_work, test_work);

  test_workqueue_work.a = 1;
  test_workqueue_work.b = 2;

  return 0;
}

static void interrupt_irq_exit(void)
{
  free_irq(irq, NULL);                              // 释放中断
  cancel_work_sync(&test_workqueue_work.test_work); // 取消工作项
  flush_workqueue(test_workqueue);                  // 刷新工作队列
  destroy_workqueue(test_workqueue);                // 销毁工作队列
  printk("bye bye\n");
}

module_init(interrupt_irq_init);
module_exit(interrupt_irq_exit);

MODULE_LICENSE("GPL");

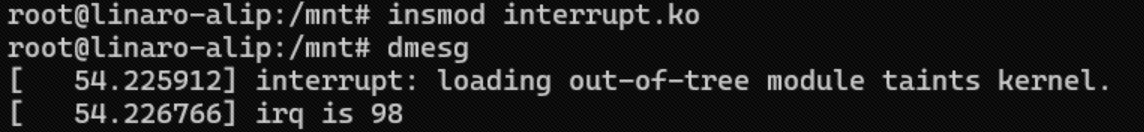

驱动加载：insmod interrupt.ko

拉高GPIO：
