02. SPI 数据结构体成员

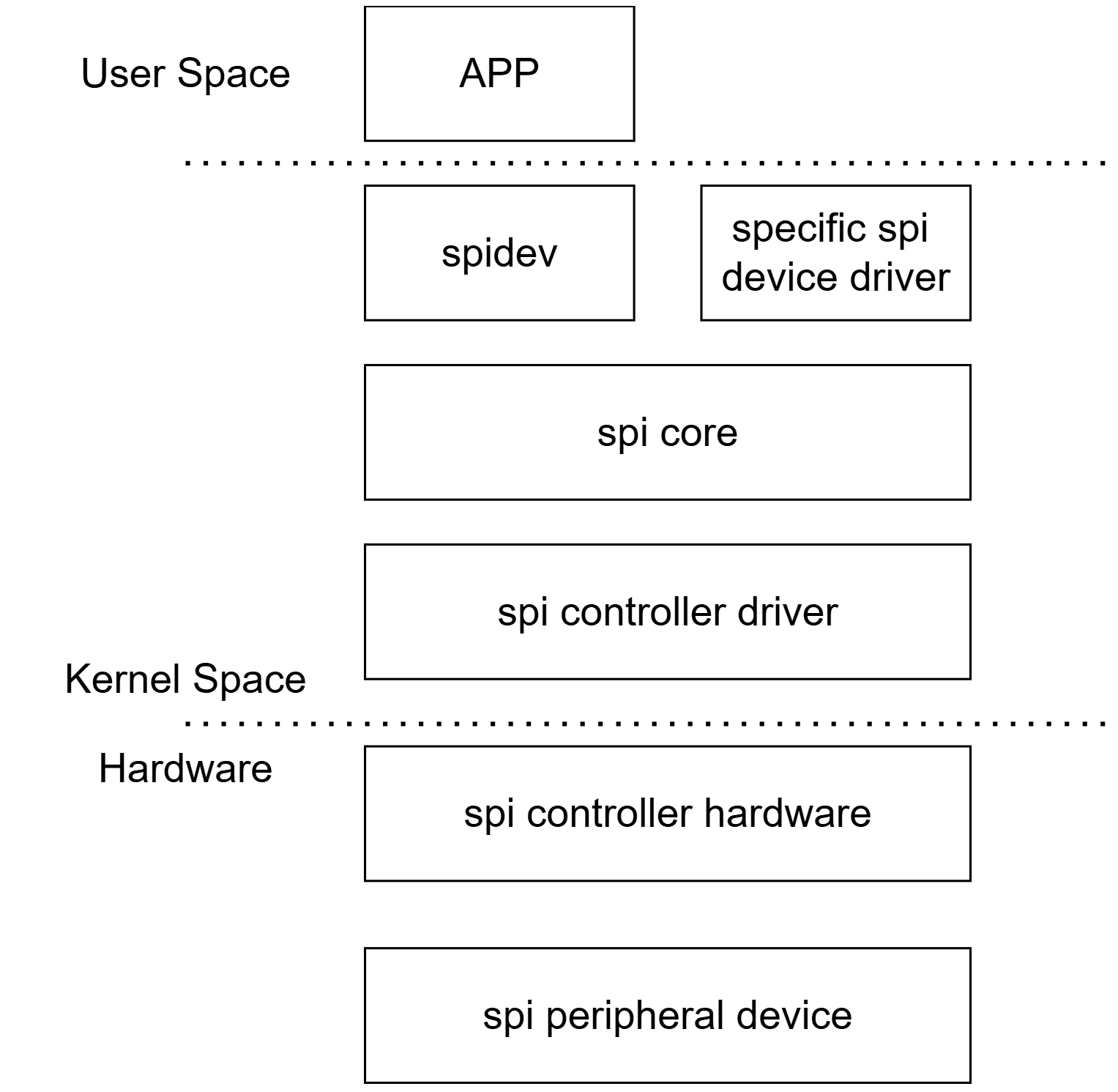

一、层次：

二、结构体

1. **spi_master**（SPI控制器）：   它是SoC（系统级芯片）中SPI控制器的软件表示，负责管理整个SPI通信过程。
2. **spi_bus_type**（SPI总线类型）：   表示硬件中的SPI总线，相当于连接所有SPI设备的物理线路或通信通道。
3. **spi_device**（SPI从设备）：   指连接在SPI总线上的从设备（如传感器、存储芯片等），需要由主设备（spi_master）控制通信。
4. **spi_driver**（SPI设备驱动）：   是具体设备的软件驱动程序，用于控制某个SPI从设备的硬件功能。

2.1、spi_controller 控制器

SPI主控制器接口说明

1. 结构体组成

struct spi_master {
    struct class_device cdev;       // 驱动的设备类接口
    u16 bus_num;                    // 控制器编号（由硬件决定）
    u16 num_chipselect;             // 支持的片选信号数量（最多能连接的从设备数）

    // 核心功能函数
    int (*setup)(struct spi_device *spi);     // 配置设备通信参数（如时钟、模式）
    int (*transfer)(struct spi_device *spi, struct spi_message *mesg); // 发送数据包
    void (*cleanup)(const struct spi_device *spi); // 清理配置资源
};

2. 主要功能

• 一个SPI主控制器可同时管理多个从设备（spi_device）

• 所有设备共享时钟线(SCK)和数据线(MOSI/MISO)，但通过独立的片选信号区分不同设备

• 每个从设备可独立设置通信时钟速度

• 通过消息队列传输数据：

  • 将数据包(spi_message)加入传输队列
  • 自动处理片选信号：默认保持选通状态直到所有消息发送完毕
  • 支持灵活的设备切换（通过设置spi_transfer.cs_change标志）

1. 驱动开发流程 (1) 分配资源：

struct spi_master *master = spi_alloc_master
// 必须在可睡眠的上下文调用，失败返回NULL

(2) 注册控制器：

int ret = spi_register_master(master);
// 成功返回0，失败返回错误码
// 必须在探测函数（如platform_driver的probe）中调用

(3) 卸载：

spi_unregister_master(master); // 必须手动调用释放资源

4. 关键说明

• 传输队列处理：

  • 自动管理设备切换和数据传输顺序
  • 每个消息发送完毕会触发完成回调函数

• 片选管理：

  • 默认保持选通状态直到队列处理完毕
  • 可通过设置cs_change标志主动切换设备

• 设备仲裁：

  • 多设备时的调度顺序由驱动自行实现（FIFO/优先级等）

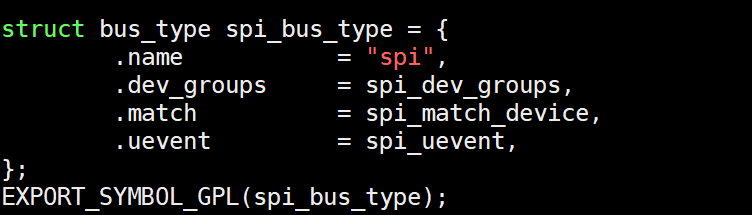

2.2、spi_bus_type 设备

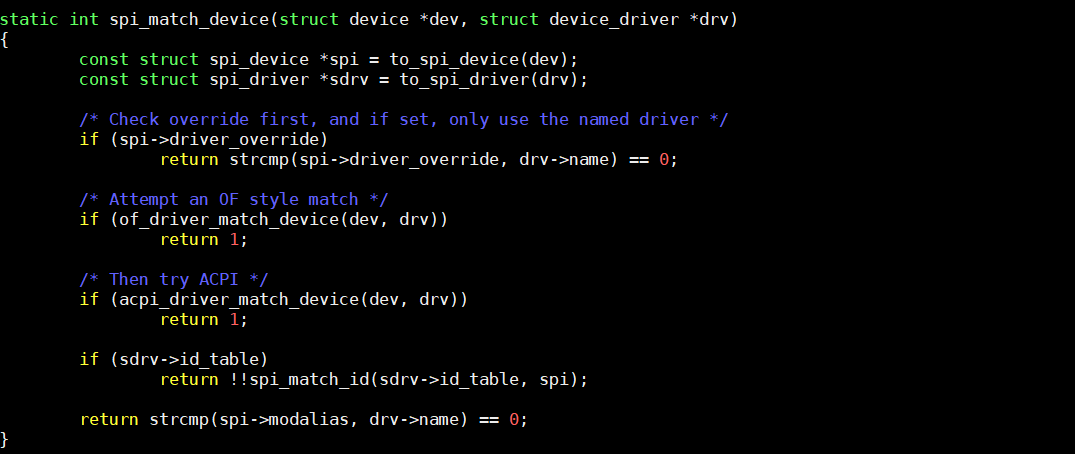

需要关注match匹配规则：

2.2、spi_device 设备

以下是更直白的解释：

SPI设备结构说明（struct spi_device）

这个结构体描述了SPI设备的基本信息，定义在内核头文件中：

struct spi_device {
	struct device dev;				//设备的驱动模型
	struct spi_master *master;		//SPI 设备控制器
	u32 max_speed_hz;				//芯片使用的最大时钟速率，可被设备驱动修改，spi_transfer.speed_hz 可以在每次传输中覆盖它
	u8 chip_select;					//芯片选择信号，主设备通过它来选择从设备
	u8 mode;						//SPI 模式定义数据是如何发送和接收的，可被设备驱动修改。
#define SPI_CPHA 0x01				//时钟相位
#define SPI_CPOL 0x02				//时钟极性
#define SPI_MODE_0 (0|0)
#define SPI_MODE_1 (0|SPI_CPHA)
#define SPI_MODE_2 (SPI_CPOL|0)
#define SPI_MODE_3 (SPI_CPOL|SPI_CPHA)
#define SPI_CS_HIGH 0x04			//芯片选择信号高电平有效
#define SPI_LSB_FIRST 0x08			//LSB 先传输
	u8 bits_per_word;				//数据传输可以包括一个或多个字节，如 8 或 12 比特。可以被设备驱动修改，默认值为 0 指示传协议字节数为 8bit，spi_transfer.bits_per_word 可以在每次传输中覆盖它
	int irq;						//负数或传入 request_irq()中的数值来接收设备中断
	void *controller_state;			//控制器运行时状态
	void *controller_data;			//控制器的开发板相关定义，这些信息对控制器驱动很有用
	const char *modalias;
};

各字段含义：

1. master   设备连接的SPI控制器（总线）。比如，设备是挂在哪个SPI总线上的。

2. max_speed_hz   设备支持的最高时钟频率。比如设置为1000000表示1MHz。可以在驱动中动态调整。

3. chip_select   用来选通设备的信号线编号。默认低电平激活（拉低时选中设备）。   如果设置SPI_CS_HIGH标志，则改为高电平激活。

4. irq   设备的中断号。驱动需要通过request_irq()注册这个中断号来处理硬件中断。

5. mode   定义数据与时钟的同步方式。包含两个关键参数：

   • CPOL：时钟初始电平（0=低电平，1=高电平）
   • CPHA：数据采样边沿（0=下降沿，1=上升沿）

6. bits_per_word   每次传输的数据位数。比如8位表示每个数据包是1字节。

---

SPI通信模式详解（4种模式）

通过mode字段的组合值定义，共4种模式：

// 定义方式
SPI_MODE0 = 0   // CPOL=0, CPHA=0
SPI_MODE1 = 1   // CPOL=0, CPHA=1
SPI_MODE2 = 2   // CPOL=1, CPHA=0
SPI_MODE3 = 3   // CPOL=1, CPHA=1

参数说明：

1. CPOL（时钟极性）   决定时钟信号初始电平：

   • 0：初始低电平 → 第一个有效边沿是上升沿
   • 1：初始高电平 → 第一个有效边沿是下降沿

2. CPHA（时钟相位）   决定数据采样边沿：

   • 0：在第一个边沿（上升/下降）采样数据
   • 1：在第二个边沿采样数据

模式示例：

• MODE0（0,0）   低电平起始 → 数据在第一个下降沿（上升沿后的下降）被读取   （传统MicroWire协议模式）
• MODE1（0,1）   低电平起始 → 数据在第一个上升沿被读取
• MODE2（1,0）   高电平起始 → 数据在第一个下降沿被读取
• MODE3（1,1）   高电平起始 → 数据在第二个上升沿被读取

:::

简单总结：

mode字段通过组合CPOL和CPHA选择通信方式

chip_select决定如何选通设备

max_speed_hz设置通信速度

其他参数定义数据格式和中断机制 :::

2.3、spi_driver 驱动

struct spi_driver {
   const struct spi_device_id *id_table;
   int (*probe)(struct spi_device *spi);
   int (*remove)(struct spi_device *spi);
   void (*shutdown)(struct spi_device *spi);
   struct device_driver    driver;
};

就像需要i2c_device_id处理I2C设备一样，对于SPI设备，必须使用spi_device_id，以便提供device_id数组来匹配设备。它在include/linux/mod_ devicetable.h中定义：

struct spi_device_id {
        char name[SPI_NAME_SIZE];
        kernel_ulong_t driver_data;     /* Data private to the driver */
};

需要将数组嵌入struct spi_device_id，以便把驱动程序需要管理的设备ID通知SPI核心，并在该驱动程序结构上调用MODULE_DEVICE_TABLE宏。当然，该宏的第一个参数是设备所在总线的名称。在这个例子中，它是SPI：

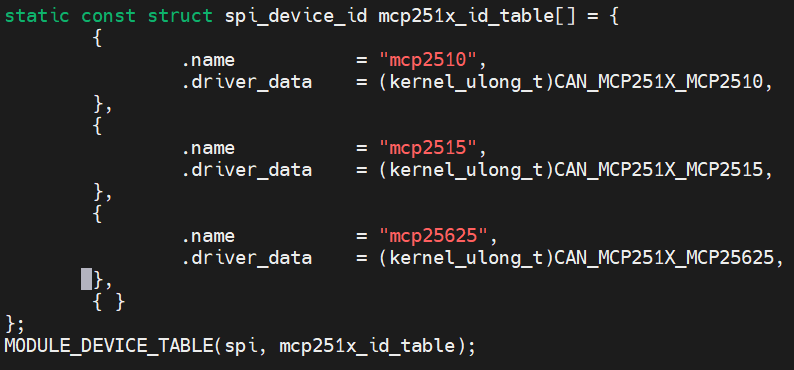

案例：net/can/spi/mcp251x.c
