09、中断下半部：延迟工作实验 *

一、什么是延迟工作

延迟工作就是把任务推迟到后面再处理的一种方法。简单说就是：如果某个任务需要花很长时间，或者暂时不需要立刻执行，就可以先放一放，等后面再处理。

具体来说就是：

1. 把需要延迟的任务先放进一个"任务队列"里
2. 让电脑后台的程序自动去处理这些排队的任务

这样做主要有两个好处：

1. 解决耗时任务：比如发送邮件、处理照片这些需要时间的任务，可以先放到队列里，让用户继续操作其他功能不卡顿
2. 定时执行任务：比如每天凌晨自动备份数据，或者设置在特定时间发送提醒

举个生活中的例子： 就像你在手机上写完短信点击发送后，还能继续刷视频一样。其实发送短信的任务被放在了队列里，系统会在不影响你使用的情况下默默完成它。再比如设置闹钟，你设定好时间后，手机不会立刻响铃，而是等到指定时间才执行提醒任务。

这种技术特别适合：

• 需要处理大量任务的场景（比如电商大促时的订单处理）
• 需要保持系统流畅的场景（比如网页提交表单后立即显示成功页面）
• 定时维护任务（比如每周日凌晨自动清理缓存）

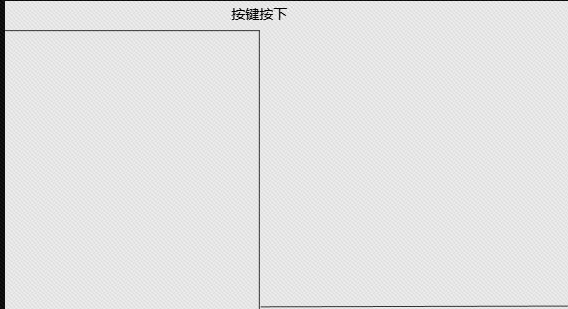

理想型的按键电压变化过程如图：

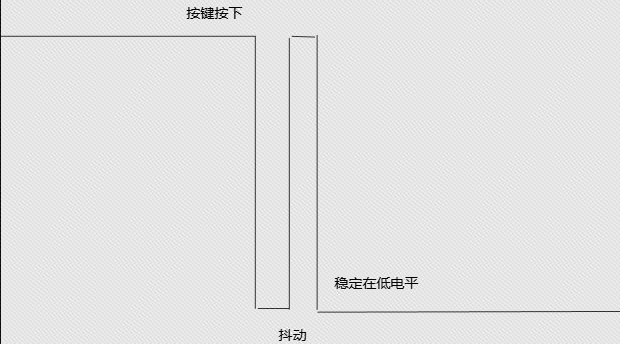

理想情况下，按键没被按下时显示为1，按下后立即变为0。但实际情况中，由于按键是机械结构，加上手指按下的瞬间可能出现抖动，实际电压变化会像图中那样出现波动。

按键按下时，因为机械结构的抖动，电平信号会不稳定跳变（比如图中t1到t2这段时间）。这段时间内，即使只按了一次，系统可能误判为多次按下。为了解决这个问题，我们通过以下步骤处理：

1. 触发检测：当按键第一次按下时，立刻启动一个20毫秒的计时器（这段时间足够覆盖抖动）。
2. 等待稳定：在这20毫秒内，忽略所有按键状态的变化。
3. 最终确认：20毫秒后，重新检查按键状态。如果此时按键仍然处于按下状态，就认定这是一次有效的按键操作。

这样就能避开抖动期的干扰，确保系统只记录一次按键动作。

二、 struct delayed_work

在 Linux 内核中， 使用 struct delayed_work 来描述延迟工作， 定义在include/linux/workqueue.h 当中， 原型定义如下所示：

struct delayed_work{
  struct work_struct work;// 延迟工作的基本工作结构
  struct timer_list timer;// 定时器，用于延迟执行工作
};

delayed_work结构体用于实现延迟执行的任务，它包含两个关键部分：

1. work：一个工作项结构（work_struct），用来定义具体要执行的任务内容；
2. timer：一个定时器结构（timer_list），用来设定任务的延迟时间和触发时机。

它的作用就像设置一个「定时闹钟」：把需要执行的任务放进这个结构里，通过定时器设定好延迟时间，等时间到了再自动执行任务。简单来说，就是先「预约」一个未来要执行的工作，等到了预定时间系统才会去处理它。

三、延迟工作相关接口函数

3.1、初始化延迟工作函数

① 静态定义延迟任务（DECLARE_DELAYED_WORK）

当需要预先定义并初始化一个延迟任务时，可以直接用这个宏：

DECLARE_DELAYED_WORK(变量名, 处理函数);

• 作用：一次性完成变量的定义和初始化。

• 参数：

  • 变量名：给这个延迟任务起的名字（如 my_delay_work）。
  • 处理函数：任务执行时要调用的函数（如 my_handler）。

• 底层原理：会自动创建一个包含工作队列和定时器的结构体，并将函数绑定到任务中。

---

② 动态初始化延迟任务（INIT_DELAYED_WORK）

当需要在运行时动态初始化已声明的延迟任务时，用这个宏：

INIT_DELAYED_WORK(变量名, 处理函数);

• 前提：必须先用 struct delayed_work 变量名; 声明变量。

• 作用：

  1. 初始化任务对应的工作队列。
  2. 初始化任务的定时器（用于延迟触发）。

• 参数：

• 变量名：已声明的延迟任务变量（如 my_delay_work）。

• 处理函数：任务执行时要调用的函数（如 my_handler）。

---

简单对比

场景	静态定义（DECLARE）	动态初始化（INIT）
何时使用	编译时预先定义变量和初始化	运行时动态初始化已声明的变量
语法	DECLARE_DELAYED_WORK(var, func);	struct delayed_work var; INIT_DELAYED_WORK(&var, func);
特点	一步到位，代码简洁	分两步操作，但更灵活

---

示例代码

静态定义：

// 定义并初始化一个名为 my_work 的延迟任务，触发时执行 handle_my_work 函数
DECLARE_DELAYED_WORK(my_work, handle_my_work);

动态初始化：

// 第一步：声明变量
struct delayed_work my_work;

// 第二步：在需要的时候初始化（如函数内）
INIT_DELAYED_WORK(&my_work, handle_my_work);

---

核心区别

• 静态宏：适合在全局或静态变量中直接定义，代码更简洁。
• 动态宏：适合在函数内部或需要延迟初始化的场景中使用。

3.2、调度/取消调度 延迟工作函数

① 使用共享工作队列调度

static inline bool schedule_delayed_work(struct delayed_work *dwork, unsigned long delay)

• 作用：在指定延迟时间后，安排一个延迟任务执行。

• 参数：

  • dwork：要执行的任务对象（延迟工作）的指针。
  • delay：延迟时间（单位是内核时钟节拍数 jiffies）。

• 特点：直接使用系统默认的共享工作队列，无需自己指定队列。

② 使用自定义工作队列调度

static inline bool queue_delayed_work(struct workqueue_struct *wq, struct delayed_work *dwork, unsigned long delay)

• 作用：将延迟任务加入到指定的工作队列，在延迟时间后执行。

• 参数：

  • wq：目标工作队列的指针（需要自己创建或指定）。
  • dwork：要执行的任务对象的指针。
  • delay：延迟时间（单位是 jiffies）。

• 特点：必须指定一个自定义的工作队列 wq。

---

③ 取消延迟工作的函数

extern bool cancel_delayed_work_sync(struct delayed_work *dwork);

• 作用：取消已调度的延迟任务，并等待任务彻底完成。

• 参数：dwork 是要取消的任务对象的指针。

• 返回值：

  • true：成功取消任务并等待完成。
  • false：任务已开始执行或无法取消。

---

总结：

• 调度任务：

  • 如果用系统默认队列：用 schedule_delayed_work。
  • 如果用自定义队列：用 queue_delayed_work，并指定队列 wq。

• 取消任务：用 cancel_delayed_work_sync，确保任务被终止且完全停止。

三、实验代码

说明：

::: 硬件IO表：https://lceda001.feishu.cn/wiki/UN0pw7Y1KixKirkMh0rcP3Tandc

操作第七个管脚触发中断，对应GPIO1_A4 ::: ::: 引脚编号计算：

公式1：GPIO 小组编号计算公式：number = group * 8 + X

其中：group为小组号（A为0，B为1，C为2，D为3）

公式2：GPIO pin 脚计算公式：pin = bank * 32 + number

其中：bank 为组号，number由公式1计算得来

故：GPIO1_A4

1*32+0*8+4 = 36 :::

Makefile

export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m +=interrupt.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操作

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
#include <linux/delay.h>
#include <linux/workqueue.h>

int irq;
struct workqueue_struct *test_workqueue;
struct delayed_work test_workqueue_work;

// 工作项处理函数
void test_work(struct work_struct *work)
{
  msleep(1000);
  printk("This is test_work\n");
}

// 中断处理函数
irqreturn_t test_interrupt(int irq, void *args)
{
  printk("This is test_interrupt\n");
  // 提交延迟工作项到自定义工作队列
  queue_delayed_work(test_workqueue, &test_workqueue_work, 3 * HZ);
  return IRQ_RETVAL(IRQ_HANDLED);
}

static int interrupt_irq_init(void)
{
  int ret;
  irq = gpio_to_irq(36); //将GPIO映射为中断号
  printk("irq is %d\n", irq);

  // 请求中断
  ret = request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING, "test", NULL);
  if (ret < 0)
  {
    printk("request_irq is error\n");
    return -1;
  }
  // 创建工作队列
  test_workqueue = create_workqueue("test_workqueue");
  // 初始化延迟工作项
  INIT_DELAYED_WORK(&test_workqueue_work, test_work);

  return 0;
}

static void interrupt_irq_exit(void)
{
  free_irq(irq, NULL);                            // 释放中断
  cancel_delayed_work_sync(&test_workqueue_work); // 取消延迟工作项
  flush_workqueue(test_workqueue);                // 刷新工作队列
  destroy_workqueue(test_workqueue);              // 销毁工作队列
  printk("bye bye\n");
}

module_init(interrupt_irq_init);
module_exit(interrupt_irq_exit);

MODULE_LICENSE("GPL");

四、实验截图

---

驱动加载：insmod interrupt.ko

拉高GPIO：
