06、设备树中 GPIO 相关属性（定义）
- 看原理图
- 改设备树
- 写设备树解析驱动
一、RK GPIO设备树节点
我们以设备树中的gpio使用为例：

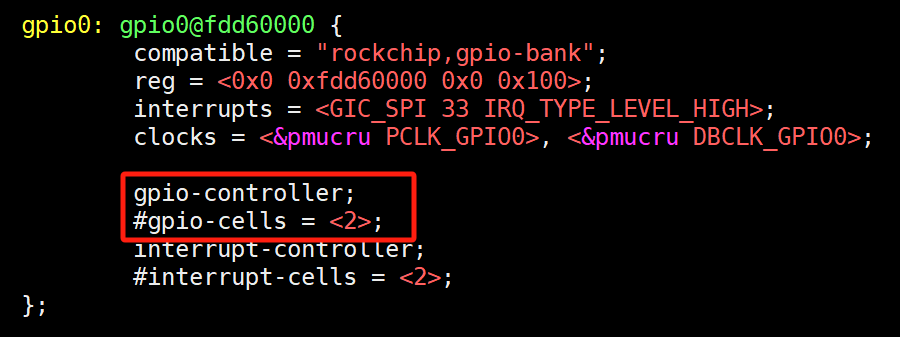

rk3568.dtsi中：

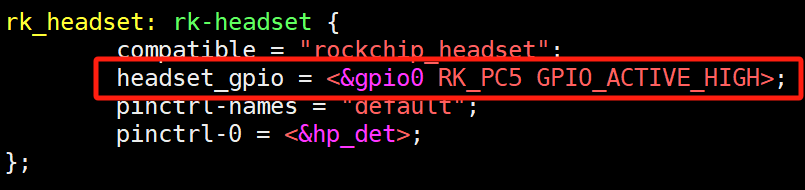

tspi-rk3566-user-v10-linux.dts
二、gpio-controller（身份标识，BSP不需要定义）
GPIO控制器属性的作用是告诉系统：这个硬件模块负责管理一组GPIO引脚。
当设备节点添加了这个属性，就相当于告诉系统：
- 这个硬件模块能控制哪些具体的GPIO引脚
- 它可以开关这些引脚，或者设置它们的工作模式（比如输入/输出）
其他设备需要使用某个GPIO功能时，就会通过这个控制器来操作对应的物理引脚。在设备树文件里加上这个标记，能让操作系统快速找到正确的GPIO管理模块，从而准确控制所有相关引脚的开关和配置。
三、#gpio-cells（不需要更改）
#gpio-cells 属性的作用是说明描述一个GPIO引脚需要多少个数字参数。它的数值通常设置为2，表示需要两个数字来定义一个GPIO引脚的信息——比如第一个数字代表引脚编号，第二个数字代表引脚功能（如输入/输出设置）。
在第一小节的示例中有 1 个 gpio 引脚描述属性,由于#gpio-cells 属性被设置为了 2，所以每个引脚描述属性中会有两个整数，具体内容如下所示：
RK_PC5、GPIO_ACTIVE_HIGH都属于宏定义，会在下面的小节进行讲解。
通过使用#gpio-cells 属性，设备树可以指定 GPIO 引脚描述符的编码方式，使系统能够正确识别和解析 GPIO 引脚的配置和控制
四、gpio-ranges（不需要更改）
GPIO-ranges属性是设备树里用来简化GPIO引脚管理的一个工具。它的作用就像给GPIO控制器的引脚编号做翻译，让硬件和软件能用统一的方式来"认同一根引脚"。
想象一下：GPIO芯片内部有自己的引脚编号（比如从0开始），但实际电路板上的物理引脚可能标着不同的编号。这时候，gpio-ranges就派上用场了。它用三组数字告诉系统：
- 外部电路板的起始编号（比如0）
- 芯片内部的起始编号（比如0）
- 需要映射的引脚数量（比如32）
举个例子，属性值<&pinctrl 0 0 32>的含义是：
- 引脚控制器pinctrl的0号内部引脚
- 对应到外部电路板的0号物理引脚
- 这样连续对应32个引脚
这样设置后，程序员只需要用外部编号就能直接操作GPIO，不需要手动计算内部编号，就像给引脚贴上了所有人都能看懂的标签。
五、gpio 引脚描述属性
设备树中GPIO引脚的描述方式由两个关键点决定：
- 属性数量由 #gpio-cells 确定 gpio0节点设置的 #gpio-cells=2，说明每个GPIO引脚需要2个参数来描述。就像手机号码需要11位数字一样，这里的两个参数分别是引脚编号和控制选项。
- 引脚编号的转换 RK_PB6 是预定义的宏（在 rockchip.h 文件中），它把开发板上的物理引脚名称（如PB6）转换成系统能识别的GPIO编号，这样写设备树时可以直接用RK_PB6代替具体数字。
- 电平状态设置 GPIO_ACTIVE_LOW 和 GPIO_ACTIVE_HIGH 是两个控制选项（定义在 gpio.h 中）：
- LOW 表示该GPIO默认用低电平有效
- HIGH 表示默认用高电平有效 这两个选项只是设备树的"描述性说明"，实际电平设置需要驱动程序配合才能生效，就像菜单上的选项需要厨师来执行一样。
总结：每个GPIO描述由 "引脚编号 + 控制选项" 组成，编号通过宏转换，控制选项说明电平状态，具体实现由驱动完成。
