10、杂项设备

杂项设备属于特殊的一种字符型设备，是对字符设备的一种封装，为最简单的字符设备。为什么从字符设备中单独提取出了杂项设备呢？杂项设备又要如何进行使用呢？

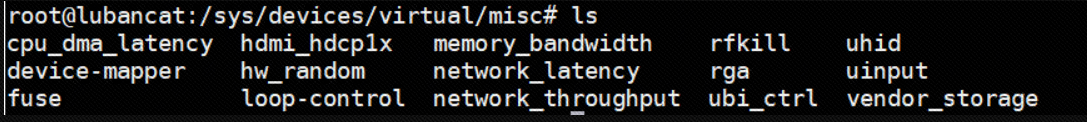

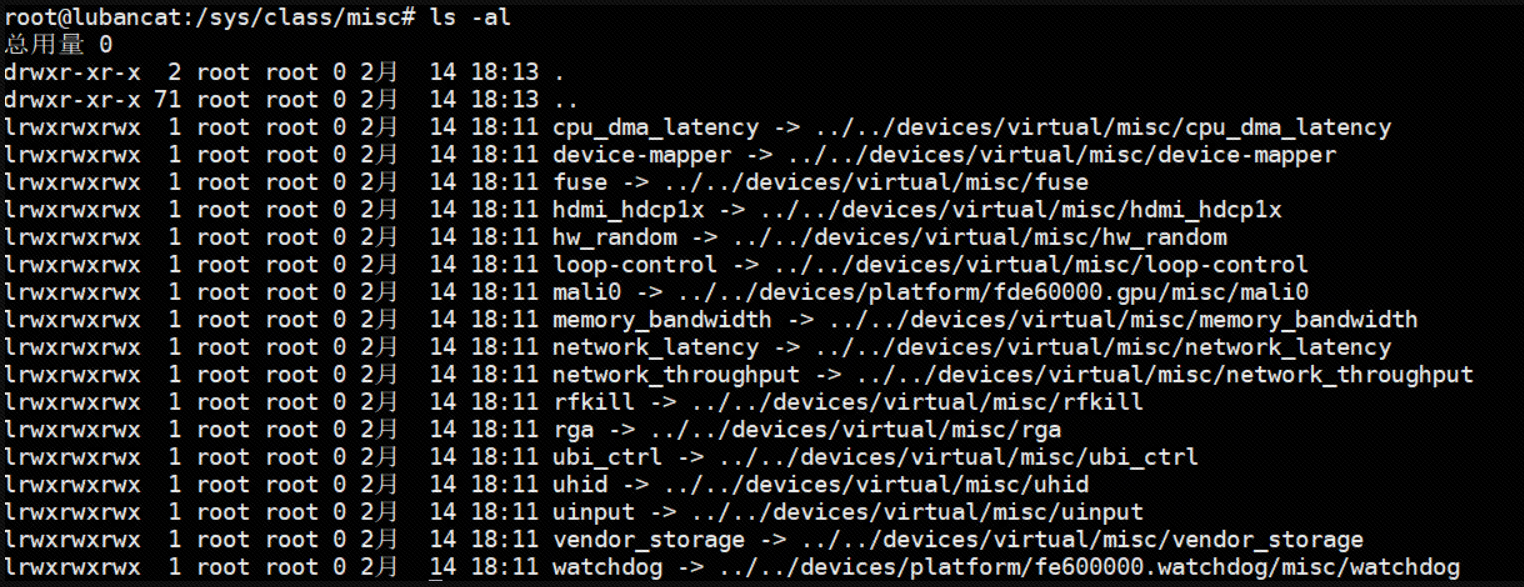

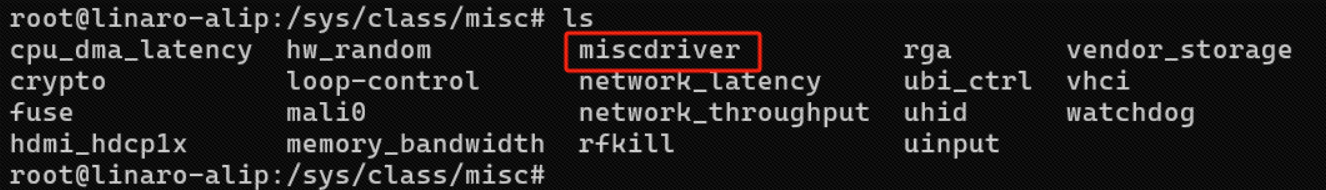

一、杂项设备节点

二、什么是杂项设备驱动

在Linux系统中，杂项设备是一种处理特殊设备的通用方案。相比普通字符设备，它主要有两大优势：

设备号分配更高效 杂项设备统一使用主设备号10，无需像普通字符设备那样每次申请新主号。当系统有多个杂项设备时，只需通过子设备号区分，避免了主设备号的浪费。
开发更省事 普通字符设备需要单独注册驱动、创建设备类别并生成/dev设备节点。而杂项设备只需把基本信息填入结构体，调用misc_register()函数即可快速完成注册，省去繁琐步骤。

在驱动程序中，我们使用miscdevice结构体来描述辅助设备。这个结构体定义在内核源码的include/linux/miscdevice.h头文件里，在编写代码时需要包含这个头文件。

struct miscdevice  {
        int minor;
        const char *name;
        const struct file_operations *fops;
        struct list_head list;
        struct device *parent;
        struct device *this_device;
        const struct attribute_group **groups;
        const char *nodename;
        umode_t mode;
};

定义一个misc设备时，需要设置三个关键参数：次设备号、设备名称和操作函数集合。

次设备号（minor） 可以选择系统预定义好的设备号（在内核头文件里已定义好的数值），也可以自己选一个未被占用的数字。但最简单的方式是填MISC_DYNAMIC_MINOR，这样系统会自动帮你分配一个空闲的设备号，不用自己操心。
设备名称（name） 这个名字决定了设备驱动注册成功后，在/dev目录下会生成一个同名的设备文件（比如填"my_device"，就会出现/dev/my_device）。这是用户程序访问设备的入口。
操作函数集合（fops） 指向一个操作函数表（file_operations结构体），里面包含驱动的具体功能，比如打开、读写、关闭等操作对应的函数。这相当于告诉系统如何控制你的设备。

三、杂项设备的注册和卸载

杂项设备的注册和卸载比字符设备简单很多。只需要用misc_register函数注册设备，用misc_deregister函数卸载设备即可。这两个函数都定义在头文件<linux/miscdevice.h>里。

杂项设备注册函数

函数名称: int misc_register(struct miscdevice *misc)

功能说明: 该函数用于向系统注册一个杂项设备。具体操作包括：

根据传入的设备信息创建设备节点
将设备信息添加到系统管理列表中
完成设备在Linux设备模型中的初始化工作

参数说明: misc：指向设备信息结构体的指针（包含设备名称、操作函数等基本信息）

返回值: 成功返回0，失败返回负数（如-ENOMEM表示内存不足）

杂项设备注销函数

函数名称: int misc_deregister(struct miscdevice *misc)

功能说明: 该函数用于从系统中移除已注册的杂项设备。具体操作包括：

从设备管理列表中删除设备信息
释放相关资源
完成设备的反向初始化操作

参数说明: misc：指向需要移除设备信息结构体的指针

返回值: 成功返回0，失败返回负数

关键点说明：

注册时需要提前填写好设备信息结构体（设备名称、文件操作函数等）
注销前需要确保没有其他进程正在使用该设备
这两个函数是杂项设备驱动的核心操作接口

这样改写后的内容更突出核心操作步骤，用更生活化的动词（如"创建设备节点"替代"构造设备"），并用分点方式明确各步骤关系，同时保持技术准确性。

四、`misc_register实现`

misc_register与 device_create 的底层逻辑是一样的

int misc_register(struct miscdevice *misc)
{
        dev_t dev;
        int err = 0;
        bool is_dynamic = (misc->minor == MISC_DYNAMIC_MINOR);

        //链表
        INIT_LIST_HEAD(&misc->list);

        //互斥锁
        mutex_lock(&misc_mtx);

        if (is_dynamic) {
                int i = find_first_zero_bit(misc_minors, DYNAMIC_MINORS);

                if (i >= DYNAMIC_MINORS) {
                        err = -EBUSY;
                        goto out;
                }
                misc->minor = DYNAMIC_MINORS - i - 1;
                set_bit(i, misc_minors);
        } else {
                struct miscdevice *c;

                list_for_each_entry(c, &misc_list, list) {
                        if (c->minor == misc->minor) {
                                err = -EBUSY;
                                goto out;
                        }
                }
        }

        //dev_t
        //#define MISC_MAJOR           10
        dev = MKDEV(MISC_MAJOR, misc->minor);

        //重要
        misc->this_device =
                device_create_with_groups(misc_class, misc->parent, dev,
                                          misc, misc->groups, "%s", misc->name);
        //对指针的判断
        if (IS_ERR(misc->this_device)) {
                if (is_dynamic) {
                        int i = DYNAMIC_MINORS - misc->minor - 1;

                        if (i < DYNAMIC_MINORS && i >= 0)
                                clear_bit(i, misc_minors);
                        misc->minor = MISC_DYNAMIC_MINOR;
                }
                err = PTR_ERR(misc->this_device);
                goto out;
        }

        /*
         * Add it to the front, so that later devices can "override"
         * earlier defaults
         */
        list_add(&misc->list, &misc_list);
 out:
        mutex_unlock(&misc_mtx);
        return err;
}

device_create_with_groups

base/core.c

struct device *device_create_with_groups(struct class *class,
                                         struct device *parent, dev_t devt,
                                         void *drvdata,
                                         const struct attribute_group **groups,
                                         const char *fmt, ...)
{
        va_list vargs;
        struct device *dev;

        va_start(vargs, fmt);
        dev = device_create_groups_vargs(class, parent, devt, drvdata, groups,
                                         fmt, vargs);
        va_end(vargs);
        return dev;
}
EXPORT_SYMBOL_GPL(device_create_with_groups);

static __printf(6, 0) struct device *
device_create_groups_vargs(struct class *class, struct device *parent,
                           dev_t devt, void *drvdata,
                           const struct attribute_group **groups,
                           const char *fmt, va_list args)
{
        struct device *dev = NULL;
        int retval = -ENODEV;

        if (class == NULL || IS_ERR(class))
                goto error;

        dev = kzalloc(sizeof(*dev), GFP_KERNEL);
        if (!dev) {
                retval = -ENOMEM;
                goto error;
        }

        device_initialize(dev);
        dev->devt = devt;
        dev->class = class;
        dev->parent = parent;
        dev->groups = groups;
        dev->release = device_create_release;
        dev_set_drvdata(dev, drvdata);

        retval = kobject_set_name_vargs(&dev->kobj, fmt, args);
        if (retval)
                goto error;

        retval = device_add(dev);
        if (retval)
                goto error;

        return dev;

error:
        put_device(dev);
        return ERR_PTR(retval);
}

static __printf(6, 0) struct device *
device_create_groups_vargs(struct class *class, struct device *parent,
                           dev_t devt, void *drvdata,
                           const struct attribute_group **groups,
                           const char *fmt, va_list args)
{
        struct device *dev = NULL;
        int retval = -ENODEV;

        if (class == NULL || IS_ERR(class))
                goto error;

        dev = kzalloc(sizeof(*dev), GFP_KERNEL);
        if (!dev) {
                retval = -ENOMEM;
                goto error;
        }

        device_initialize(dev);
        dev->devt = devt;
        dev->class = class;
        dev->parent = parent;
        dev->groups = groups;
        dev->release = device_create_release;
        dev_set_drvdata(dev, drvdata);

        retval = kobject_set_name_vargs(&dev->kobj, fmt, args);
        if (retval)
                goto error;

        retval = device_add(dev);
        if (retval)
                goto error;

        return dev;

error:
        put_device(dev);
        return ERR_PTR(retval);
}

kobject_set_name_vargs:

设置 kobject 的名称，并将父节点赋值给 kobject 的 parent 字段。

device_add

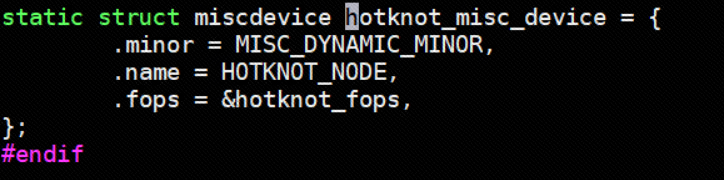

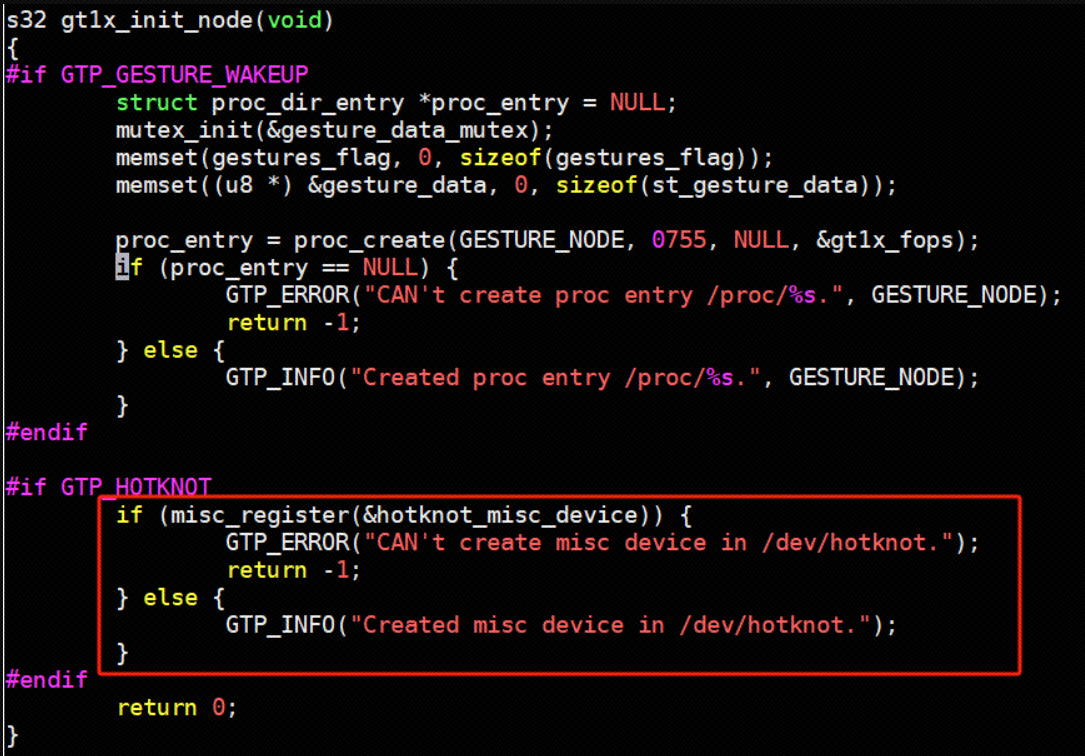

五、使用案例

六、实验代码

#include <linux/init.h>              //初始化头文件
#include <linux/module.h>            //最基本的文件，支持动态添加和卸载模块。
#include <linux/miscdevice.h>        //注册杂项设备头文件
#include <linux/fs.h>                //注册设备节点的文件结构体
#include <linux/uaccess.h>

#include <asm/ptrace.h>
/*向设备写入数据函数*/
static ssize_t cdev_test_write(struct file *file, const char __user *buf, size_t size, loff_t *off)
{
    /*本章实验重点******/
    char kbuf[32] = {0};   //定义写入缓存区kbuf
    if (copy_from_user(kbuf, buf, size) != 0) // copy_from_user:用户空间向内核空间传数据
    {
        printk("copy_from_user error\r\n");//打印copy_from_user函数执行失败
        return -1;
    }
    printk("This is cdev_test_write\r\n");

    printk("kbuf is %s\r\n", kbuf);
    return 0;
}

/**从设备读取数据*/
static ssize_t cdev_test_read  (struct file *file, char __user *buf, size_t size, loff_t *off)
{
    /*本章实验重点******/
    char kbuf[32] = "This is cdev_test_read!";//定义内核空间数据
    if (copy_to_user(buf, kbuf, strlen(kbuf)) != 0) // copy_to_user:内核空间向用户空间传数据
    {
        printk("copy_to_user error\r\n"); //打印copy_to_user函数执行失败
        return -1;
    }

    printk("This is cdev_test_read\r\n");
    return 0;
}



struct file_operations misc_fops = { //文件操作集
    .owner = THIS_MODULE, ////将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模
    .read = cdev_test_read,  //将open字段指向chrdev_read(...)函数
    .write = cdev_test_write //将open字段指向chrdev_write(...)函数
};
struct miscdevice misc_dev = {       //杂项设备结构体

    .minor = MISC_DYNAMIC_MINOR,     //动态申请的次设备号
    .name = "miscdriver",                  //杂项设备名字是hello_misc
    .fops = &misc_fops,              //文件操作集

};
static int __init misc_init(void)
{
    int ret;
    dump_stack();
    ret = misc_register(&misc_dev); //在初始化函数中注册杂项设备
    if (ret < 0)
    {
        printk("misc registe is error \n"); //打印注册杂项设备失败
    }
    printk("misc registe is succeed \n");//打印注册杂项设备成功
    return 0;
}
static void __exit misc_exit(void)
{

    misc_deregister(&misc_dev);     //在卸载函数中注销杂项设备
    printk(" misc goodbye! \n");
}
module_init(misc_init);
module_exit(misc_exit);
MODULE_LICENSE("GPL");

Makefile

export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m += misc.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操作
