04、注册字符设备

注册字符设备可以分为两个步骤：

1. 字符设备初始化
2. 字符设备的添加

一、字符设备初始化

---

字符设备初始化所用到的函数为 cdev_init(…),在对该函数讲解之前， 首先对 cdev 结构体进行介绍。

1.1、 cdev

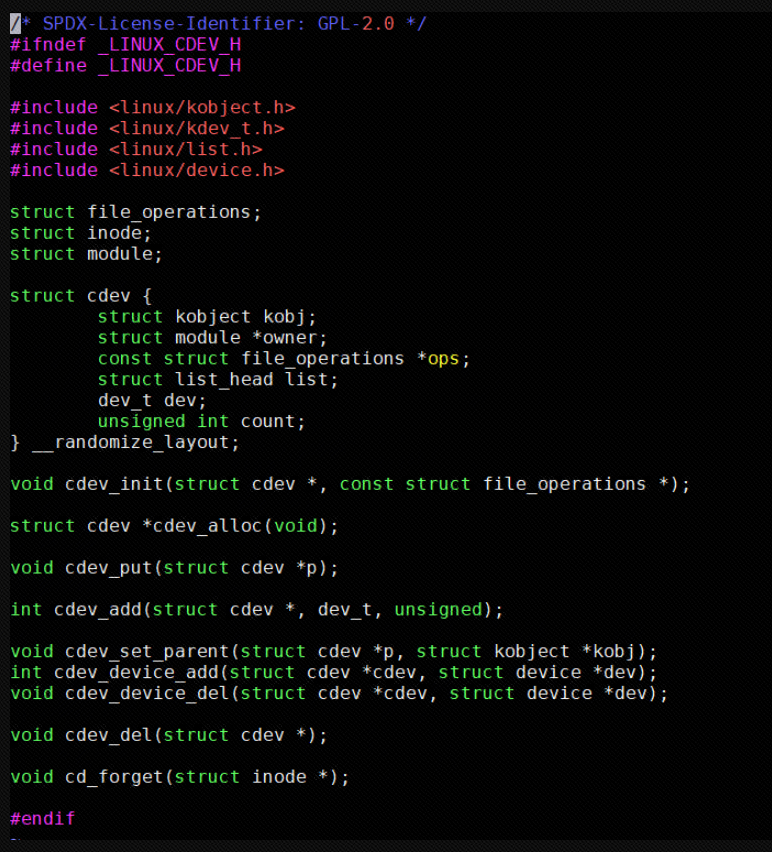

Linux 内核中将字符设备抽象成一个具体的数据结构 (struct cdev), 我们可以理解为字符设备对象， cdev 记录了字符设备号、 内核对象、 文件操作 file_operations 结构体（设备的打开、读写、 关闭等操作接口） 等信息， struct cdev 结构体定义在“内核源码/include/linux/cdev.h”文件中：

struct cdev {
        struct kobject kobj; //内嵌的内核对象.
        struct module *owner; //该字符设备所在的内核模块的对象指针.
        const struct file_operations *ops; //该结构描述了字符设备所能实现的方法， 是极为关键的一个结构体.
        struct list_head list; //用来将已经向内核注册的所有字符设备形成链表.
        dev_t dev; //字符设备的设备号， 由主设备号和次设备号构成.
        unsigned int count; //隶属于同一主设备号的次设备号的个数.
};

1. **struct kobject kobj**

作用：

• 内嵌的内核对象，用于将 cdev 集成到 Linux 的设备模型中。
• kobject 是 Linux 内核中的基础对象，提供了对象生命周期管理、设备树关系管理等功能。

功能：

• 与 sysfs 文件系统集成，使字符设备能够在 /sys/class/ 或 /sys/devices/ 下暴露设备信息。
• 提供引用计数功能，防止对象在使用过程中被释放。

1. **struct module *owner**

• 作用：

  • 指向字符设备所在模块的 struct module 结构体。
  • 确保在操作设备时，所属模块不会被卸载。

• 功能：

  • 当用户对字符设备进行访问时，内核会递增模块的引用计数，防止模块被卸载。
  • 当文件关闭时，引用计数会减少。

1. **const struct file_operations *ops**

• 作用：

  • 指向与该字符设备关联的操作函数集。
  • 定义了设备文件的行为，例如 open、read、write 等。

• 功能：

  • 每个字符设备都需要通过 file_operations 指定具体实现的设备操作。
  • 用户通过系统调用（如 open、read）访问字符设备时，内核会调用 file_operations 中对应的回调函数。

1. **struct list_head list**

• 作用：

  • 用来将所有已注册的 cdev 形成链表。

• 功能：

  • 内核中所有注册的字符设备会被维护在一个链表中，方便内核统一管理。
  • 链表头通常由内核子系统或驱动代码初始化。

1. **dev_t dev**

• 作用：

  • 字符设备的设备号，由主设备号和次设备号组成。

• 功能：

  • 每个字符设备都有唯一的设备号，用于标识设备。
  • 主设备号（major）：表示设备类型，内核根据主设备号找到对应的驱动。
  • 次设备号（minor）：表示具体的设备实例。

1.2、cdev_init 初始化

设备初始化所用到的函数为 cdev_init(),该函数同样在“内核源码/include/linux/cdev.h” 文件中所引用如下：

void cdev_init(struct cdev *, const struct file_operations *);

方法的填充：

• file_operations ：行为
• cdev：人身份证

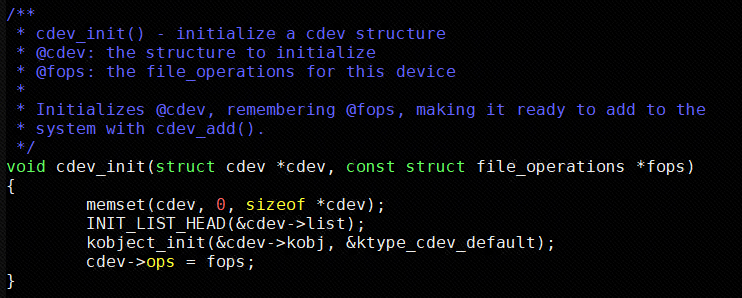

该函数的详细内容在“内核源码/include/fs/char_dev.c” 文件中定义， 如下：

头文件:

include/linux/cdev.h

实现:

fs/char_dev.c

准备工作

void cdev_init(struct cdev *cdev, const struct file_operations *fops)
{
        memset(cdev, 0, sizeof *cdev);//将整个结构体清零；
        INIT_LIST_HEAD(&cdev->list);//初始化 list 成员使其指向自身；
        kobject_init(&cdev->kobj, &ktype_cdev_default);//初始化 kobj 成员；
        cdev->ops = fops;//初始化 ops 成员， 建立 cdev 和 file_operations 之间的连接
}

1.3、字符设备的注册和注销

通过调用 cdev_add，驱动程序可以将字符设备与一个指定的设备号关联，使其可以被用户空间访问。

int cdev_add(struct cdev *p, dev_t dev, unsigned count)

参数说明：

1. struct cdev *p：指向字符设备的结构体指针，表示需要添加到内核的字符设备。
2. dev_t dev：设备号，由主设备号和次设备号组成。
3. unsigned count：需要注册的次设备号数量，通常为 1。如果需要管理多个次设备号，可以设置大于 1。

返回值：

• 成功时返回 0。
• 失败时返回负数错误码。

代码实现目录：fs/char_dev.c

相当 管理作用

int cdev_add(struct cdev *p, dev_t dev, unsigned count)
{
        int error;

        p->dev = dev;
        p->count = count;
        //调用 kobj_map 将字符设备添加到内核的字符设备映射表中
        error = kobj_map(cdev_map, dev, count, NULL,
                         exact_match, exact_lock, p);
        if (error)
                return error;
        //对 cdev 的父对象（kobj.parent）进行引用计数的增加
        kobject_get(p->kobj.parent);

        return 0;
}

调用 kobj_map 函数

error = kobj_map(cdev_map, dev, count, NULL,exact_match, exact_lock, p);

作用：

• 调用 kobj_map 将字符设备添加到内核的字符设备映射表中。
• kobj_map 是内核管理设备号的核心机制，通过它可以将设备号和 struct cdev 绑定。

参数说明：

1. **cdev_map**：

   1. 全局变量，字符设备映射表（struct kobj_map 类型）。
   2. 用于存储设备号和 struct cdev 的映射关系。

2. **dev**：

   1. 要注册的起始设备号。

3. **count**：

   1. 需要注册的次设备号数量。

4. **NULL**：

   1. 回调数据（通常为 NULL）。

5. **exact_match**：

   1. 匹配函数，用于查找设备号是否与已存在的字符设备冲突。

6. **exact_lock**：

   1. 锁定函数，用于确保线程安全。

7. **p**：

   1. 当前的 struct cdev 指针，表示要注册的字符设备。

返回值：

• 如果设备号成功注册，则返回 0。
• 如果设备号冲突或其他错误，则返回负数错误码。

1.4、cdev_map

其中比较关键的是cdev_map:

目录：drivers/base/map.c

struct kobj_map {
    struct probe {
        struct probe *next;        // 链表指针，用于将多个 probe 节点串联起来
        dev_t dev;                 // 起始设备号
        unsigned long range;       // 设备号范围，表示从 dev 开始的范围长度
        struct module *owner;      // 拥有该设备的内核模块
        kobj_probe_t *get;         // 回调函数，用于获取设备对象
        int (*lock)(dev_t, void *); // 用于设备操作的锁定回调函数
        void *data;                // 用户自定义数据，用于设备管理的附加信息
    } *probes[255];                // 指向 `probe` 的数组，管理 255 个主设备号范围
    struct mutex *lock;            // 互斥锁，用于保护 kobj_map 的并发访问
};

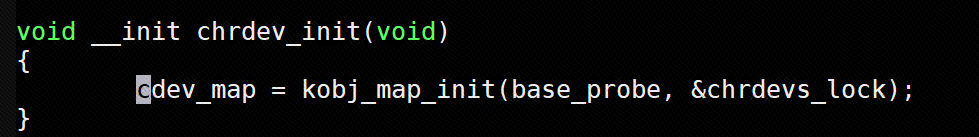

初始化：

drivers/base/map.c

kobj_map 是 Linux 内核中用于注册设备号到设备对象的映射关系的函数。它通过将设备号范围与设备回调函数绑定，允许后续使用设备号查找到设备对象（例如 struct cdev 或其他设备数据）。

代码中的关键点

1. 主设备号和次设备号的管理：

   1. probes[255] 数组按照主设备号进行管理。
   2. 每个主设备号范围用链表存储多个 probe 节点。

2. 链表的有序插入：

   1. 按照 probe->range 的大小升序排列，方便后续查找设备号范围。

3. 并发保护：

   1. 使用互斥锁 domain->lock，保证 kobj_map 的线程安全。

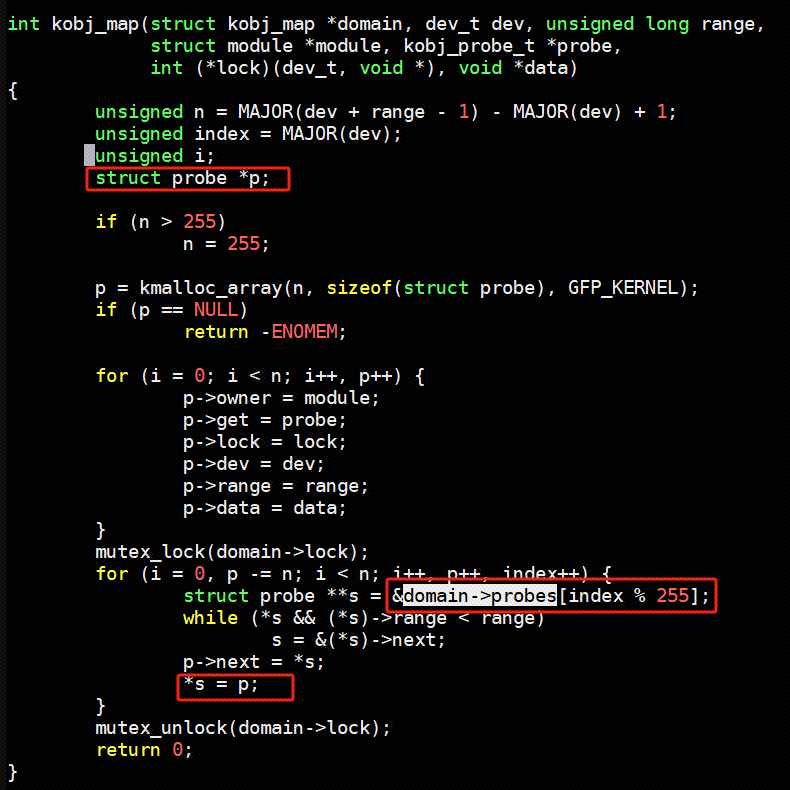

int kobj_map(struct kobj_map *domain, dev_t dev, unsigned long range,
             struct module *module, kobj_probe_t *probe,
             int (*lock)(dev_t, void *), void *data)
{
        unsigned n = MAJOR(dev + range - 1) - MAJOR(dev) + 1;
        unsigned index = MAJOR(dev);
        unsigned i;
        struct probe *p;
        //最多255次设备
        if (n > 255)
                n = 255;
        //分配 probe 结构数组
        p = kmalloc_array(n, sizeof(struct probe), GFP_KERNEL);
        if (p == NULL)
                return -ENOMEM;
        //初始化 probe 结构体
        for (i = 0; i < n; i++, p++) {
                p->owner = module;
                p->get = probe;
                p->lock = lock;
                p->dev = dev;
                p->range = range;
                p->data = data;
        }
        //按主设备号插入链表
        //插入步骤：
        //根据主设备号 index 计算 probes 的数组索引：index % 255。
        //找到链表头 domain->probes[index % 255]。
        //遍历链表，根据设备号范围 range 的大小找到合适的插入点。
        //将当前 probe 插入链表。
        mutex_lock(domain->lock);
        for (i = 0, p -= n; i < n; i++, p++, index++) {
                struct probe **s = &domain->probes[index % 255];
                while (*s && (*s)->range < range)
                        s = &(*s)->next;
                p->next = *s;
                *s = p;
        }
        mutex_unlock(domain->lock);
        return 0;
}

字符设备删除所用到的函数为 cdev_del()， 该函数同样在“内核源码/include/linux/cdev.h”文件中所引用， 如下：

void cdev_del(struct cdev *);

三、实验代码

驱动:

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/kdev_t.h>
#include <linux/cdev.h>

static dev_t dev_num;//定义dev_t类型（32位大小）的变量dev_num,用来存放设备号
static struct cdev cdev_test;//定义cdev结构体类型的变量cdev_test
static struct file_operations cdev_test_ops = {
    .owner=THIS_MODULE,//将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
};//定义file_operations结构体类型的变量cdev_test_ops

static int __init module_cdev_init(void)//驱动入口函数
{
    int ret;//定义int类型变量ret，进行函数返回值判断
    int major,minor;//定义int类型的主设备号major和次设备号minor
    ret = alloc_chrdev_region(&dev_num,0,1,"chrdev_name");//自动获取设备号，设备名为chrdev_name
    if (ret < 0){
        printk("alloc_chrdev_region is error\n");
    }
    printk("alloc_register_region is ok\n");
    major = MAJOR(dev_num);//使用MAJOR()函数获取主设备号
    minor = MINOR(dev_num);//使用MINOR()函数获取次设备号
    printk("major is %d\n",major);
    printk("minor is %d\n",minor);
    cdev_init(&cdev_test,&cdev_test_ops);//使用cdev_init()函数初始化cdev_test结构体，并链接到cdev_test_ops结构体
    cdev_test.owner = THIS_MODULE;//将owner字段指向本模块，可以避免在模块的操作正在被使用时卸载该模块
    ret = cdev_add(&cdev_test,dev_num,1);//使用cdev_add()函数进行字符设备的添加
    if(ret < 0 ){
        printk("cdev_add is error\n");
    }
    printk("cdev_add is ok\n");
    return 0;
}

static void __exit module_cdev_exit(void)//驱动出口函数
{
    cdev_del(&cdev_test);//使用cdev_del()函数进行字符设备的删除
    unregister_chrdev_region(dev_num,1);//释放字符驱动设备号
    printk("module exit \n");
}

module_init(module_cdev_init);//注册入口函数
module_exit(module_cdev_exit);//注册出口函数
MODULE_LICENSE("GPL v2");//同意GPL开源协议

makefile

export ARCH=arm64
export CROSS_COMPILE=/home/book/rk/tspi/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
obj-m += char.o  #此处要和你的驱动源文件同名
KDIR := /home/book/rk/tspi/kernel   #这里是你的内核目录
PWD ?= $(shell pwd)
all:
        make -C $(KDIR) M=$(PWD) modules    #make#操作
clean:
        make -C $(KDIR) M=$(PWD) clean    #make clean操作

四、实验运行结果
