04、UART子系统详解

一、串口子系统框架

串口子系统框架是 Linux 内核中 包含了多个层级， 每个层级负责处理不同的功能和任务， 从而实现串口设备的完整驱动和管理。 接下来依次介绍每个层级的作用。

• 应用层： 位于最顶层， 是串口子系统中用户空间应用程序与内核空间之间的接口， 应用层包括了用户空间的串口应用程序， 如串口通信工具 minicom 等。
• 字符设备层： 位于应用层的下方， 负责将用户空间的串口读写请求传递给内核空间的tty_core 层。 字符设备层将串口设备看作一个特殊的字符设备， 通过字符设备接口来进行操作。
• tty_core 层： 位于字符设备层的下方， 是 Linux 内核中用于管理串口设备的核心模块， 它处理串口设备的基本功能， 如数据传输， 控制， 缓冲管理等。 tty_core 层与具体的串口硬件无关， 是串口设备的通用处理层。
• uart_core 层： 位于 tty_core 层的下方， 提供了串口设备的底层驱动接口， 负责与具体的串口硬件进行通信。 uart_core 层负责控制串口数据的发送和接收、 中断处理、 时钟管理等底层操作。
• 硬件层： 位于最底层， 是串口子系统中与具体硬件有关的部分。 硬件层包括了串口硬件的驱动程序， 与具体的串口控制器进行通信， 实现对硬件的底层控制和操作。

串口子系统框架的层级设计将串口设备的功能分解为不同的层次， 实现了功能的模块化和抽象化， 方便开发者进行串口设备的驱动开发和维护。

二、uart 相关底层结构体

芯片厂家需要实现的内容：

1. uart_drvier 结构（一个）
2. uart_port 结构（多个）
3. uart_ops 对串口的操作集（可能一个，可能多个）

以下是更直白简洁的版本：

1. uart_driver
   这是个串口控制器的"总管"，里面包含了 tty_driver 这个核心组件。它的主要任务是把多个部件（比如所有串口的资源信息）整合在一起，让底层硬件驱动不需要直接操心复杂的 tty 配置。
2. uart_state
   这是描述一个具体串口的"资源仓库"。

• 包含一个环形缓冲区（就像数据暂存池，用来存待发送的数据）
• 有 port 成员连接到 tty 系统
• 通过 uart_port 指针指向具体的硬件端口信息

1. uart_port
   这是管理物理串口的"操作台"：

• 存储硬件寄存器的地址（比如芯片上的通信端口位置）
• 提供串口操作接口：读写数据（serial_in/serial_out）、配置参数（set_termios）、处理中断（handle_irq）
• 通过设备树（DTS）配置生成，最终被平台总线注册到系统中

1. uart_ops
   这是芯片厂商提供的"硬件操作工具包"：

• 包含具体芯片的读写寄存器方法、中断处理等底层操作
• 驱动开发者可以直接调用这些接口，不需要关心硬件细节
• 比如：某款芯片的发送数据函数、设置波特率函数都会在这里实现

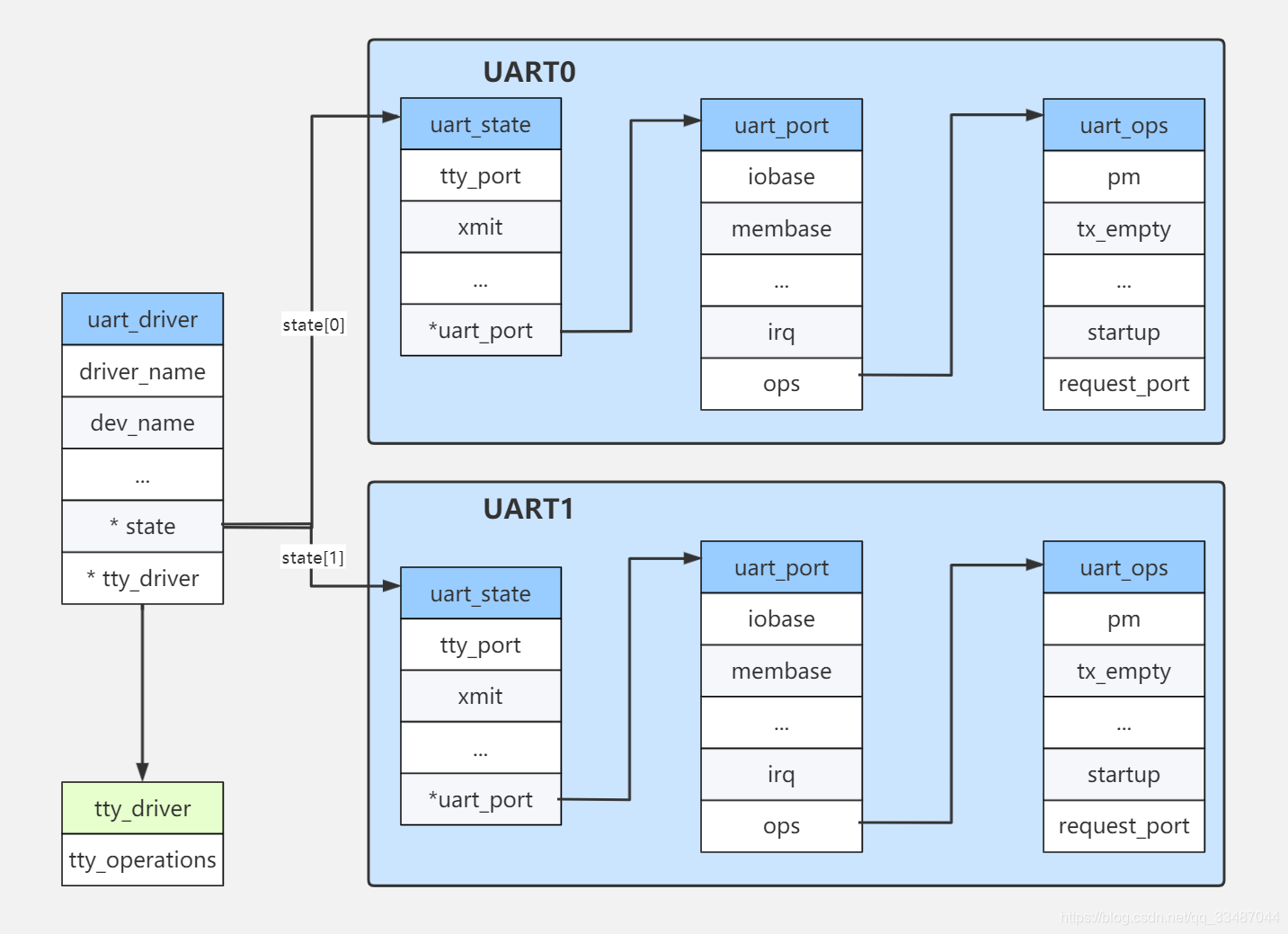

::: 关系图：
uart_driver（总管） → 包含多个 uart_state（资源仓库）
uart_state（资源仓库） → 通过 uart_port（操作台）连接到硬件
uart_port（操作台） → 通过 uart_ops（工具包）调用芯片底层功能

这样整个结构就像餐厅的流水线：

总管（uart_driver）协调所有服务员（uart_state）

每个服务员（uart_state）拿着操作台（uart_port）

操作台（uart_port）通过工具包（uart_ops）直接操作厨房设备（硬件） :::

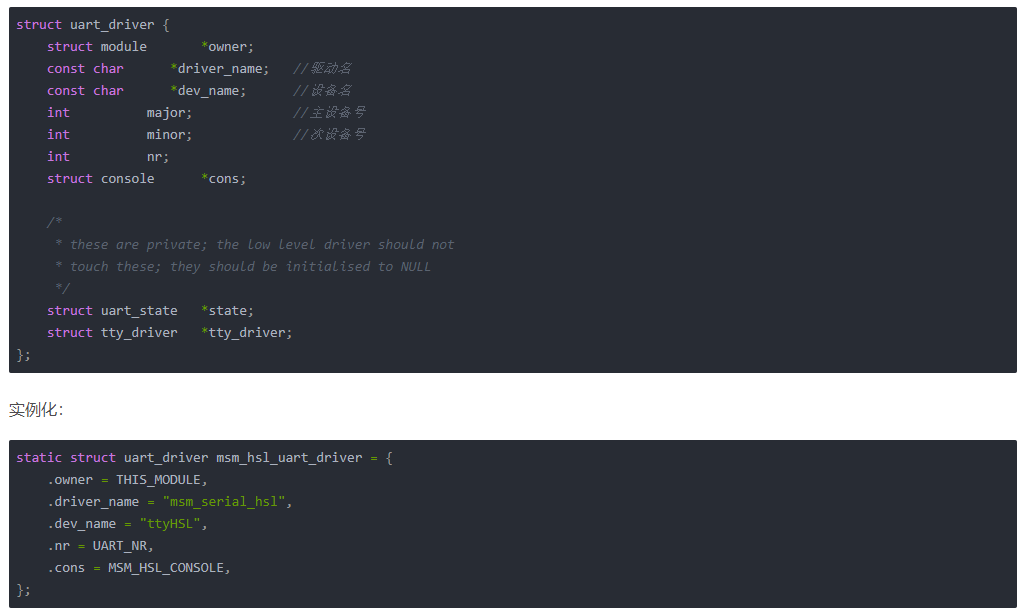

1.1、uart_driver（驱动 方法）

uart_driver表示一个串口控制器驱动的抽象，内部包含了tty_driver类型的成员变量，同时也包含了该串口控制器所支持的所有串口对应uart_state

uart_driver 定义在 include/linux/serial_core.h 文件中

struct uart_driver 封装了 tty_driver， 使得底层的 UART 驱动不需要关心 tty_driver。

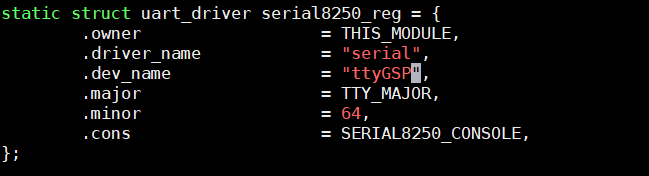

填充案例：

1.2、uart_port （device 硬件相关信息）

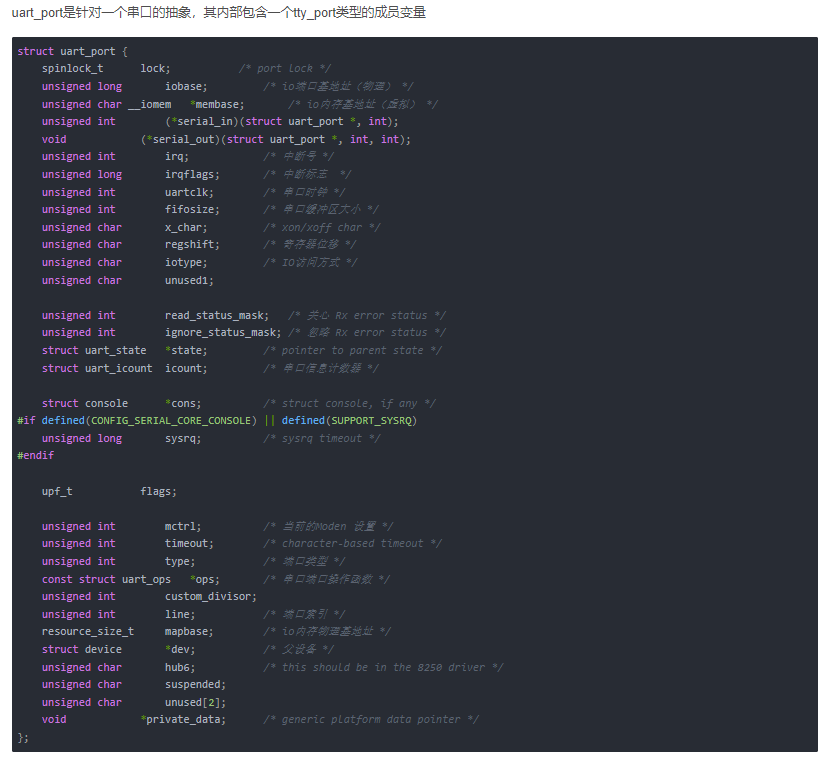

uart_port 是针对一个串口的抽象， 定义在 kernel/include/linux/serial_core.h， 其内部包含一个 tty_port 类型的成员变量， 内容如下：

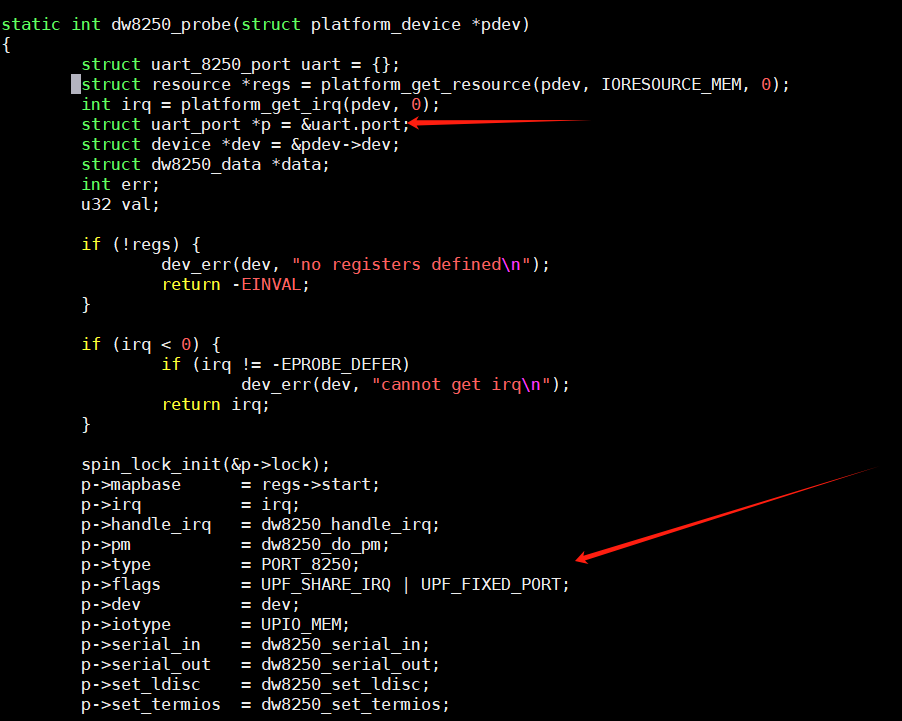

填充位置：serial8250_isa_init_ports

1.3、uart_state

struct uart_state 是一个结构体， 定义在 kernel/include/linux/serial_core.h， 通常用于表示UART 驱动程序的状态信息。 通过 uart_driver 结构体中的 state 成员指针， 可以访问和操作与UART 设备状态有关的数据。 struct uart_state 内容如下：

/*
* 结构体定义 UART 驱动程序的状态。
*/
struct uart_state {
    struct tty_port port; // tty 端口结构体
    enum uart_pm_state pm_state; // UART 电源管理状态
    struct circ_buf xmit; // 待发送数据的循环缓冲区
    atomic_t refcount; // 引用计数
    wait_queue_head_t remove_wait; // 等待队列头用于移除操作
    struct uart_port *uart_port; // UART 端口结构体指针
};

1.4、uart_ops

uart_port

uart_ops定义了针对UART的一系列操作，包括发送、接收及线路设置等，如果说tty_driver中的tty_operations对于串口还较于抽象，那么uart_ops则直接面向了串口硬件操作。

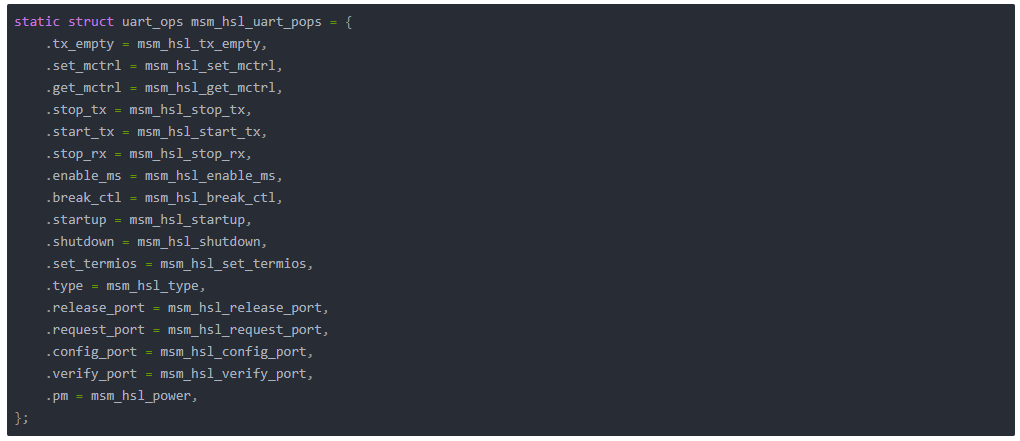

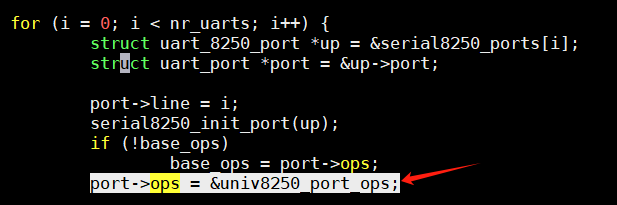

实例化如下:

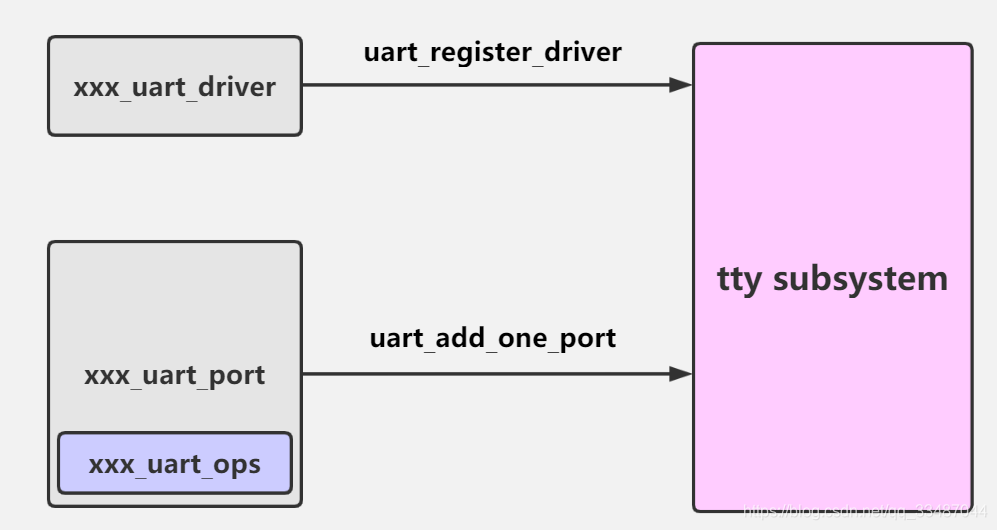

三、底层uart_driver 注册进tty核心层

---

我们打开 Linux 内核源码， kernel/drivers/tty/serial/8250/8250_core.c 文件中的函数主要是与 8250 系列 UART 驱动程序的核心功能相关的。 这个文件实现了 8250 这种串行通信设备的核心操作， 包括初始化、 配置、 中断处理、 数据传输等功能。

打开 kernel/drivers/tty/serial/8250/8250_core.c 文件， 如下所示

1. uart_register_driver （一次调用）
2. uart_add_one_port （多次调用）

/driver/tty/serial/serial_core.c文件提供了uart核心逻辑，其中最重要的是uart控制器的注册和uart设备的注册。其中控制器的注册注册接口是：

该函数主要完成以下工作：

• 调用alloc_tty_driver申请tty_driver类型的内存，并设置tty_driver的各成员变量，同时设置其ops成员为uart_ops。
• 根据串口的个数，为每一个串口申请对应的uart_state类型的内存空间（也就完成了对应tty_port的创建），用于存储每一个串口的资源相关的信息以及串口对应tty_port信息，并为tty_port设置其ops成员为uart_port_ops；我们知道tty_port中包含接收数据的缓存，但却没有发送数据的缓存，而uart_state中则包含了发送数据的缓存（即环形缓存区），因此借助uart_state、tty_port则实现了串口收发数据的缓存（在我们之前实现的虚拟串口中也定义了数据发送的buff，只不过是使用kfifo实现的）。

下面看下uart设备的注册函数：

该函数主要完成以下工作：

• 完成uart_state与uart_port的互相关联。
• 调用uart_configure_port，配置该串口（如mem、io资源的申请等）。
• 调用tty_port_register_device_attr接口，完成tty_port与tty_driver的关联，并调用device_register完成tty_port对应device的注册，同时该动作也完成了tty_port对应device与tty_class的关联，同时也完成tty对应字符设备的创建（通过向应用层发送kobject add uevent，而udevd、mdev在接收到该uevent后，根据设备节点至，通过调用mknod接口完成设备文件inode的创建，也就完成了字符设备文件的创建），同时也为该tty端口对应的device创建了uart相关的属性信息（即tty_dev_attr_groups）。

2.1、串口控制器驱动注册uart_register_driver

注册接口为uart_register_driver，而针对uart_driver的注册，开发人员主要需要设置uart_driver的driver_name、dev_name、nr、cons，其中dev_name、nr表示串口的名称前缀、串口个数，而cons则表示该串口控制器是否支持控制台功能，若支持控制台则设置该变量。

目录：kernel\drivers\tty\serial\serial_core.c

实现：

/**
 *        uart_register_driver - register a driver with the uart core layer
 *        @drv: low level driver structure
 *
 *        Register a uart driver with the core driver.  We in turn register
 *        with the tty layer, and initialise the core driver per-port state.
 *
 *        We have a proc file in /proc/tty/driver which is named after the
 *        normal driver.
 *
 *        drv->port should be NULL, and the per-port structures should be
 *        registered using uart_add_one_port after this call has succeeded.
 */
int uart_register_driver(struct uart_driver *drv)
{
        struct tty_driver *normal;
        int i, retval;

        BUG_ON(drv->state);

        /*
         * Maybe we should be using a slab cache for this, especially if
         * we have a large number of ports to handle.
         */
        //根据串口的个数，为每一个串口申请对应的uart_state类型的内存空间
        drv->state = kzalloc(sizeof(struct uart_state) * drv->nr, GFP_KERNEL);
        if (!drv->state)
                goto out;

     //申请tty_driver型的内存
        normal = alloc_tty_driver(drv->nr);
        if (!normal)
                goto out_kfree;

        drv->tty_driver = normal;
        //设置tty_driver的各成员变量
        normal->driver_name        = drv->driver_name;
        normal->name                = drv->dev_name;
        normal->major                = drv->major;
        normal->minor_start        = drv->minor;
        normal->type                = TTY_DRIVER_TYPE_SERIAL;
        normal->subtype                = SERIAL_TYPE_NORMAL;
        normal->init_termios        = tty_std_termios;
        normal->init_termios.c_cflag = B9600 | CS8 | CREAD | HUPCL | CLOCAL;
        normal->init_termios.c_ispeed = normal->init_termios.c_ospeed = 9600;
        normal->flags                = TTY_DRIVER_REAL_RAW | TTY_DRIVER_DYNAMIC_DEV;
        normal->driver_state    = drv;

        //设置其ops成员为uart_ops
        tty_set_operations(normal, &uart_ops);

        /*
         * Initialise the UART state(s).
         */
        for (i = 0; i < drv->nr; i++) {
                struct uart_state *state = drv->state + i;
                struct tty_port *port = &state->port;

                tty_port_init(port);
                port->ops = &uart_port_ops;
                port->close_delay     = HZ / 2;        /* .5 seconds */
                port->closing_wait    = 30 * HZ;/* 30 seconds */
        }

        retval = tty_register_driver(normal);
        if (retval >= 0)
                return retval;

        for (i = 0; i < drv->nr; i++)
                tty_port_destroy(&drv->state[i].port);
        put_tty_driver(normal);
out_kfree:
        kfree(drv->state);
out:
        return -ENOMEM;
}

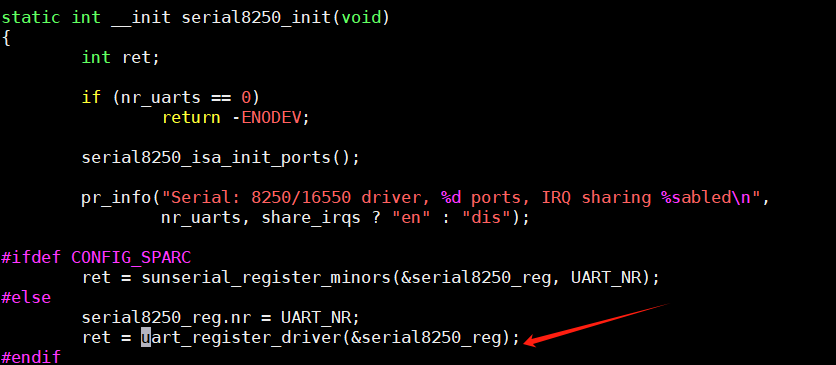

案例：

2.2、串口的注册接口uart_add_one_port

/**
 *        uart_add_one_port - attach a driver-defined port structure
 *        @drv: pointer to the uart low level driver structure for this port
 *        @uport: uart port structure to use for this port.
 *
 *        This allows the driver to register its own uart_port structure
 *        with the core driver.  The main purpose is to allow the low
 *        level uart drivers to expand uart_port, rather than having yet
 *        more levels of structures.
 */
int uart_add_one_port(struct uart_driver *drv, struct uart_port *uport)
{
        struct uart_state *state;
        struct tty_port *port;
        int ret = 0;
        struct device *tty_dev;
        int num_groups;

        BUG_ON(in_interrupt());

        if (uport->line >= drv->nr)
                return -EINVAL;

        state = drv->state + uport->line;
        port = &state->port;

        mutex_lock(&port_mutex);
        mutex_lock(&port->mutex);
        if (state->uart_port) {
                ret = -EINVAL;
                goto out;
        }

    //1、完成uart_state与uart_port的互相关联
        state->uart_port = uport;
        state->pm_state = UART_PM_STATE_UNDEFINED;

        uport->cons = drv->cons;
        uport->state = state;

        /*
         * If this port is a console, then the spinlock is already
         * initialised.
         */
        if (!(uart_console(uport) && (uport->cons->flags & CON_ENABLED))) {
                spin_lock_init(&uport->lock);
                lockdep_set_class(&uport->lock, &port_lock_key);
        }
        if (uport->cons && uport->dev)
                of_console_check(uport->dev->of_node, uport->cons->name, uport->line);

    //2、调用uart_configure_port，配置该串口（如mem、io资源的申请等）
        uart_configure_port(drv, state, uport);

        num_groups = 2;
        if (uport->attr_group)
                num_groups++;

        uport->tty_groups = kcalloc(num_groups, sizeof(*uport->tty_groups),
                                    GFP_KERNEL);
        if (!uport->tty_groups) {
                ret = -ENOMEM;
                goto out;
        }
        uport->tty_groups[0] = &tty_dev_attr_group;
        if (uport->attr_group)
                uport->tty_groups[1] = uport->attr_group;

    //3、完成tty_port与tty_driver的关联等操作
        /*
         * Register the port whether it's detected or not.  This allows
         * setserial to be used to alter this port's parameters.
         */
        tty_dev = tty_port_register_device_attr(port, drv->tty_driver,
                        uport->line, uport->dev, port, uport->tty_groups);
        if (likely(!IS_ERR(tty_dev))) {
                device_set_wakeup_capable(tty_dev, 1);
        } else {
                dev_err(uport->dev, "Cannot register tty device on line %d\n",
                       uport->line);
        }

        /*
         * Ensure UPF_DEAD is not set.
         */
        uport->flags &= ~UPF_DEAD;

 out:
        mutex_unlock(&port->mutex);
        mutex_unlock(&port_mutex);

        return ret;
}

案例：

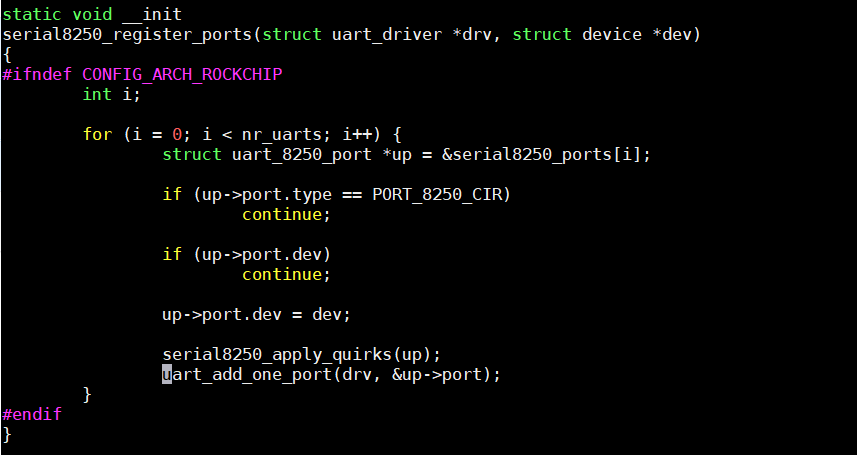

serial8250_register_ports

serial8250_register_8250_port
