采用ROHM原装BH1750FVI芯片供电电源:3-5V,光照度范围:0-65535lx传感器内置16bitAD转换器,直接数字输出,省略复杂的计算,省略标定,不区分环境光源接近于视觉灵敏度的分光特性,可对广泛的亮度进行1勒克斯的高精度测定。标准NXPICC通信协议,模块内部包含通信电平转换,可以与5V单片机io直接连接。
模块来源
规格参数
工作电压:3-5V
工作电流:200uA
探测范围:1~65536 lx
模块尺寸:32.6mm×15.2mm×11.6mm
输出方式: IIC
管脚数量:5 Pin
以上信息见厂家资料文件
移植过程
我们的目标是将例程移植至开发板上【能够测量光照强度】。首先要获取资料,查看数据手册应如何实现读取数据,再移植至我们的工程。
查看资料
测量步骤:
- 模块上电后,进入掉电模式,需要通过IIC发送Power On命令启动。
- 模块启动之后通过IIC发送测量命令进行测量。
- 测量命令分有单次测量和连续测量,测量完毕之后又进入掉电模式。
各个命令的对应的值见下表。
我们使用到的有:
Power On(0x01):启动模块,让其等待测量命令。
Continuously H-Resolution Mode(0X10):以1LX分辨率开始测量。测量时间一般为120ms(手册推荐使用该命令)
One Time H-Resolution Mode(0X20):以1lx分辨率开始测量,测量时间通常为120ms。操作完成后,系统自动设置为”掉电”模式。
发送时序:
起始信号 -> 发送器件地址+写 -> 等待模块应答 -> 发送命令 -> 等待模块应答 -> 停止信号。
读取时序:
起始信号 -> 发送器件地址+读 -> 等待模块应答 -> 接收数据高8位 -> 主机发送应答 -> 接收数据低8位 -> 主机发送非应答 -> 停止信号。
读取完成之后,将数据高低位整合再除以1.2即可得到光照强度数据。
引脚选择
这里选择的引脚见引脚接线表
代码移植
下载为大家准备的驱动代码文件夹,复制到自己工程中\luban-lite\application\rt-thread\helloworld\user-bsp
文件夹下
提示
如果未找到 user-bsp
这个文件夹,说明你未进行模块移植的前置操作。请转移到手册使用必要操作(点击跳转)中进行必要的配置操作!!!
接下来打开自己的工程,开始修改Kconfig文件。
1、在 VSCode 中打开 application\rt-thread\helloworld\Kconfig 文件

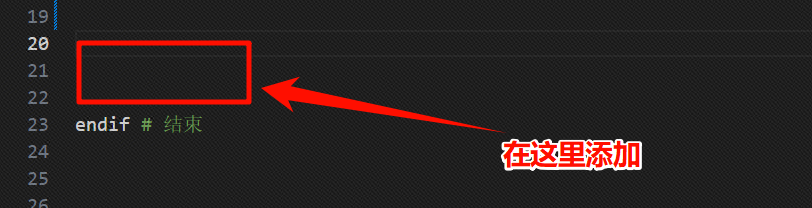

2、在该文件的 #endif
前面添加该模块的 Kconfig路径语句
# BH1750光照强度传感器
source "application/rt-thread/helloworld/user-bsp/bh1750-light-intensity-sensor/Kconfig"
2
menuconfig操作
1、我们 双击 luban-lite
文件夹下的 win_env.bat
脚本打开env工具:
2、输入以下命令列出所有可用的默认配置:
scons --list-def
3、选择 d13x_JLC_rt-thread_helloworld
这个配置!这个是我们衡山派开发板的默认配置!输入以下命令即可:
scons --apply-def=7
或者
scons --apply-def=d13x_JLC_rt-thread_helloworld_defconfig
这两个命令作用是一样的,一个是 文件名 ,一个是 编号 !!!

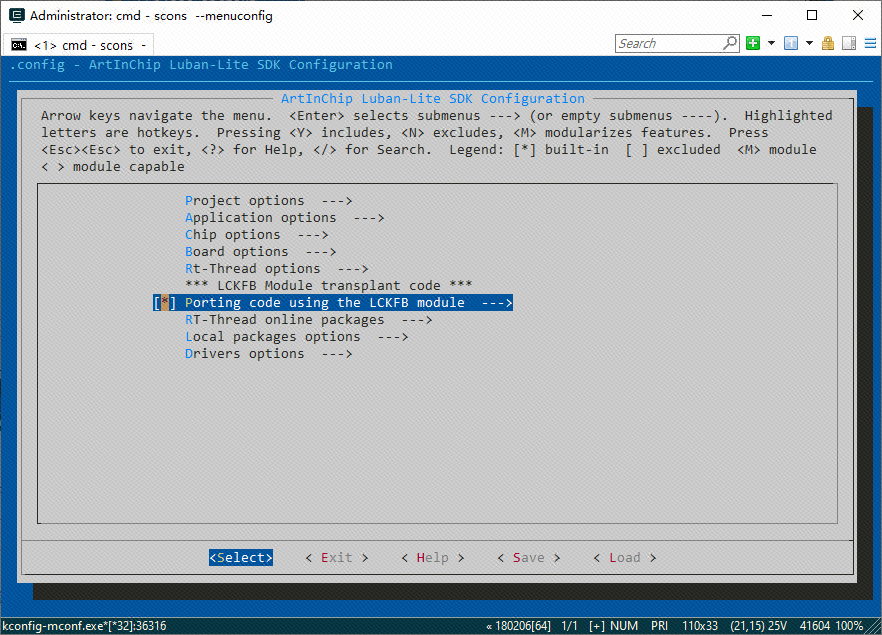

4、输入以下命令进入menuconfig菜单
scons --menuconfig
进入以下界面:
5、选中 Porting code using the LCKFB module
按
Y
选中按
N
取消选中方向键
左右
调整 最下面菜单的选项方向键
上下
调整 列表的选项
回车
执行最下面菜单的选项
6、回车进入 Porting code using the LCKFB module
菜单
7、按方向键 上下
选中 Using BH1750 light intensity sensor
后按 Y
键,看到前面括号中出现一个 *
号,就可以下一步了。
8、按方向键 左右
选中 <Save>
然后一路回车
,然后 退出
即可
编译
我们 保存并退出menuconfig菜单 之后,输入以下命令进行编译:
scons
或
scons -j16
-j 用来选择参与编译的核心数: 我这里是选择16
大家可以根据自己的电脑来选择
核心越多编译越快
如果写的数量高于电脑本身,那么就自动按照最高可用的来运行!
镜像烧录
编译完成之后会在 \luban-lite\output\d13x_JLC_rt-thread_helloworld\images
文件夹下生成一个 d13x_JLC_v1.0.0.img
镜像文件!
然后我们烧录镜像,具体的教程请查看:镜像烧录(点击跳转🚀)
到这里完成了,请移步到 最后一节 进行移植验证。
工程代码解析
bsp_bh1750.c
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网:www.lckfb.com
* 文档网站:wiki.lckfb.com
* 技术支持常驻论坛,任何技术问题欢迎随时交流学习
* 嘉立创社区问答:https://www.jlc-bbs.com/lckfb
* 关注bilibili账号:【立创开发板】,掌握我们的最新动态!
* 不靠卖板赚钱,以培养中国工程师为己任
*/
#include <stdlib.h>
#include <string.h>
#include <math.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include <inttypes.h>
#include <finsh.h>
#include "hal_adcim.h"
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_log.h"
#include "hal_gpai.h"
#include "aic_hal_gpio.h"
#include "hal_i2c.h"
#include "bsp_bh1750.h"
#define I2C_BUS_NAME "i2c0" /* I2C总线设备名称 */
#define SLAVE_ADDR 0x23 /* 器件地址 */
static struct rt_i2c_bus_device *i2c_bus = RT_NULL; /* I2C总线设备句柄 */
/* 发送数据 */
static rt_err_t write_data(struct rt_i2c_bus_device *bus, rt_uint8_t len, rt_uint8_t *data)
{
struct rt_i2c_msg msgs;
msgs.addr = SLAVE_ADDR;
msgs.flags = RT_I2C_WR;
msgs.buf = data;
msgs.len = len;
/* 调用I2C设备接口传输数据 */
if (rt_i2c_transfer(bus, &msgs, 1) == 1)
{
return RT_EOK;
}
else
{
return -RT_ERROR;
}
}
/* 读取数据 */
static rt_err_t read_data(struct rt_i2c_bus_device *bus, rt_uint8_t len, rt_uint8_t *buf)
{
struct rt_i2c_msg msgs;
msgs.addr = SLAVE_ADDR; // 器件地址
msgs.flags = RT_I2C_RD; // 读写标志的设定
msgs.buf = buf; // 发送缓存区地址
msgs.len = len; // 发送的字节长度
/* 调用I2C设备接口传输数据 */
if (rt_i2c_transfer(bus, &msgs, 1) == 1)
{
return RT_EOK;
}
else
{
return -RT_ERROR;
}
}
/******************************************************************
* 函 数 名 称:SGP30_Write_CMD
* 函 数 说 明:SGP30写命令
* 函 数 形 参:REG_Addr 寄存器地址
* 函 数 返 回:RT_EOK成功 -RT_ERROR失败
* 作 者:LC
* 备 注:无
******************************************************************/
static int BH1750_Write_CMD(uint8_t REG_Addr)
{
uint8_t send_buff[2] = {REG_Addr, 0};
if(RT_EOK != write_data(i2c_bus, 1, send_buff))
{
LOG_E("[%d] | BH1750_Write_CMD failed !!", __LINE__);
return -RT_ERROR;
}
return RT_EOK;
}
/**********************************************************
* 函 数 名 称:BH1750_Init
* 函 数 功 能:初始化BH1750
* 传 入 参 数:无
* 函 数 返 回:RT_OK:完成 -RT_ERROR:错误
* 作 者:LCKFB
* 备 注:
**********************************************************/
int BH1750_Init(void)
{
/* 查找I2C总线设备,获取I2C总线设备句柄 */
i2c_bus = (struct rt_i2c_bus_device *)rt_device_find(I2C_BUS_NAME);
if(i2c_bus == RT_NULL)
{
LOG_E("no device: %s",I2C_BUS_NAME);
return -RT_ERROR;
}
else
{
rt_kprintf("\nfind device: %s\n",I2C_BUS_NAME);
}
if(RT_EOK != BH1750_Write_CMD(0x01)) // 上电
{
LOG_E("[%d] | BH1750_Init failed !!", __LINE__);
return -RT_ERROR;
}
aicos_mdelay(100);
return RT_EOK;
}
/******************************************************************
* 函 数 名 称:BH1750_Read
* 函 数 说 明:读取BH1750内部数据
* 函 数 形 参:数据地址
* 函 数 返 回:RT_EOK:成功 -RT_ERROR:错误
* 作 者:LC
* 备 注:无
******************************************************************/
int BH1750_Read(float *Value)
{
int ret = 0;
uint16_t tempValue = 0;
uint8_t send_buff[2] = {0x10, 0};
uint8_t recv_buff[2] = {0};
ret = write_data(i2c_bus, 1, send_buff);
if(ret != RT_EOK)
{
LOG_E("[%d] | BH1750_Read failed !!", __LINE__);
return -RT_ERROR;
}
/* 测量一般需要120ms */
aicos_mdelay(180);
ret = read_data(i2c_bus, 2, recv_buff);
if(ret != RT_EOK)
{
LOG_E("[%d] | BH1750_Read failed !!", __LINE__);
return -RT_ERROR;
}
/* 合成数据,即光照数据 */
tempValue = ( recv_buff[0] << 8 ) + recv_buff[1];
*Value = ((float)tempValue / 1.2f);
return RT_EOK;
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
bsp_bh1750.h
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网:www.lckfb.com
* 文档网站:wiki.lckfb.com
* 技术支持常驻论坛,任何技术问题欢迎随时交流学习
* 嘉立创社区问答:https://www.jlc-bbs.com/lckfb
* 关注bilibili账号:【立创开发板】,掌握我们的最新动态!
* 不靠卖板赚钱,以培养中国工程师为己任
*/
#ifndef __BSP_BH1750_H__
#define __BSP_BH1750_H__
#include "stdio.h"
int BH1750_Init(void);
int BH1750_Read(float *Value);
#endif
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Kconfig
这个是一个menuconfig中的选项,如果在菜单中选中该选项,就会在rtconfig.h
中定义一个语句,用来if判断条件编译之类的。
config LCKFB_BH1750_LIGHT_SENSOR
bool "Using BH1750 light intensity sensor"
select AIC_USING_I2C0
default n
help
More information is available at: https://wiki.lckfb.com/
2
3
4
5
6
7
SConscript
自动化构建文件,如果定义了 LCKFB_BH1750_LIGHT_SENSOR
和 USING_LCKFB_TRANSPLANT_CODE
就自动编译当前目录下的文件!!
Import('RTT_ROOT')
Import('rtconfig')
import rtconfig
from building import *
cwd = GetCurrentDir()
CPPPATH = [cwd]
src = []
if GetDepend('LCKFB_BH1750_LIGHT_SENSOR') and GetDepend('USING_LCKFB_TRANSPLANT_CODE'):
src = Glob(os.path.join(cwd, '*.c'))
group = DefineGroup('lckfb-bh1750-light-intensity-sensor', src, depend = [''], CPPPATH = CPPPATH)
Return('group')
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
test_bh1750_light_intensity_sensor.c
这个文件定义了一个用于处理BH1750光照传感器的线程,初始化了BH1750传感器,并设置了线程的优先级、栈大小和时间片。
线程的主要任务是周期性地读取BH1750的光照强度值,并将读取到的数据打印到控制台。线程在读取数据时会进行错误检查,并在一定次数的读取后提供退出线程的命令提示。通过命令行接口,用户可以启动和退出这个线程来测试BH1750传感器的功能。
线程入口函数逻辑
- 初始化时设置循环次数为1。
- 调用BH1750_Init函数来初始化BH1750传感器。
- 如果初始化失败,打印错误信息并返回。
- 打印开始循环的提示信息。
- 在一个无限循环中,首先读取光照强度值。
- 如果读取成功,将读取到的光照强度值转换为整数格式并打印到控制台。
- 如果读取失败,打印错误信息。
- 当循环次数达到100次时,重置循环次数并打印退出线程的命令提示信息。
- 在每次循环结束时,线程会挂起一段时间,这里是1000毫秒。
- 循环结束后,打印结束的提示信息。
BH1750启动函数逻辑
创建名为"bh1750_thread"的线程,入口函数为bh1750_thread_entry,无参数,设置栈大小、优先级和时间片。 如果线程创建成功,启动线程。
BH1750退出函数逻辑
使用rt_thread_delete函数尝试删除bh1750_thread线程。
如果删除失败,打印错误信息。
如果删除成功,打印退出成功的提示信息。
提示
MSH_CMD_EXPORT宏将test_bh1750_sensor和test_exit_bh1750_sensor函数导出为RT-Thread命令行接口的命令,这样用户可以在RT-Thread的命令行中直接运行这些命令来启动和退出BH1750传感器的读取。
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_hal_gpio.h"
#include "bsp_bh1750.h"
#define THREAD_PRIORITY 25 // 线程优先级
#define THREAD_STACK_SIZE 1024 // 线程大小
#define THREAD_TIMESLICE 20 // 时间片
static rt_thread_t bh1750_thread = RT_NULL; // 线程控制块
// 线程入口函数
static void bh1750_thread_entry(void *param)
{
int ret = 0;
int while_count = 1; // 循环次数
/* BH1750初始化 */
ret = BH1750_Init();
if(ret != RT_EOK)
{
LOG_E("failed to BH1750_Init !!");
return;
}
rt_kprintf("Start Loop !!\n");
while(while_count++)
{
float Light_Value = 0;
int ret = BH1750_Read(&Light_Value); //读取
if(ret != RT_EOK)
{
LOG_E("failed to BH1750_Read !");
}
else
{
uint32_t Temp_Light_Value = Light_Value * 100;
rt_kprintf("Read [BH1750] Value = %d.%02d\n\n", Temp_Light_Value/100, Temp_Light_Value%100);
}
if(while_count >= 100)
{
while_count = 1;
rt_kprintf("\nType [test_exit_bh1750_sensor] command to exit BH1750 to read data\n");
rt_kprintf("Note: Pressing [TAB] as you type will autocomplete the command\n");
rt_thread_mdelay(2000);
}
rt_thread_mdelay(1000);
}
rt_kprintf("\nEND!!\n");
}
/* BH1750启动函数 */
static void test_bh1750_sensor(int argc, char **argv)
{
/* 创建线程,名称是 bh1750_thread,入口是 bh1750_thread_entry */
bh1750_thread = rt_thread_create("bh1750_thread1",
bh1750_thread_entry, RT_NULL,
THREAD_STACK_SIZE,
THREAD_PRIORITY, THREAD_TIMESLICE);
/* 如果获得线程控制块,启动这个线程 */
if (bh1750_thread != RT_NULL)
rt_thread_startup(bh1750_thread);
}
// 导出函数为命令
MSH_CMD_EXPORT(test_bh1750_sensor, run BH1750 sensor);
/* BH1750退出函数 */
static void test_exit_bh1750_sensor(void)
{
int ret = rt_thread_delete(bh1750_thread);
if(ret != RT_EOK)
{
LOG_E("failed to test_exit_bh1750_sensor !!");
}
else
{
rt_kprintf("\n========BH1750 exit successful !!========\n");
}
}
// 导出函数为命令
MSH_CMD_EXPORT(test_exit_bh1750_sensor, quit BH1750);
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
移植验证
我们使用串口调试,将 USB转TTL模块 连接到衡山派开发板上面!!
具体的教程查看:串口调试(点击跳转🚀)
串口波特率默认为
115200
我们在输入下面的命令运行该模块的线程:
输入的时候按下
TAB键
会进行命令补全!!
test_bh1750_sensor
模块上电效果:
