MQ135 气体传感器所使用的气敏材料是在清洁空气中电导率较低的二 氧化锡(SnO2)。当传感器所处环境中存在污染气体时,传感器的电导率随空 气中污染气体浓度的增加而增大。MQ135 气体传感器对氨气、硫化物、苯系 蒸汽的灵敏度高,对烟雾和其他有害气体的监测也很理想。这种传感器可检 测多种有害气体,是一款适合多种应用的低成本传感器。
模块来源
采购链接:
MQ-135 空气质量传感器 MQ135传感器 有害气体检测模块
资料下载链接:
https://pan.baidu.com/s/1B8WhPIzTmWwQsFFVayRpAA?pwd=9966
资料提取码:9966
规格参数
工作电压:3.3V ~ 5V
工作电流:150MA
输出方式: DO接口为数字量输出 AO接口为模拟量输出
读取方式:ADC
管脚数量:4 Pin(2.54mm间距排针)
以上信息见厂家资料文件
移植过程
我们的目标是将例程移植至开发板上【能够判断当前环境状况的功能】。首先要获取资料,查看数据手册应如何实现读取数据,再移植至我们的工程。
查看资料

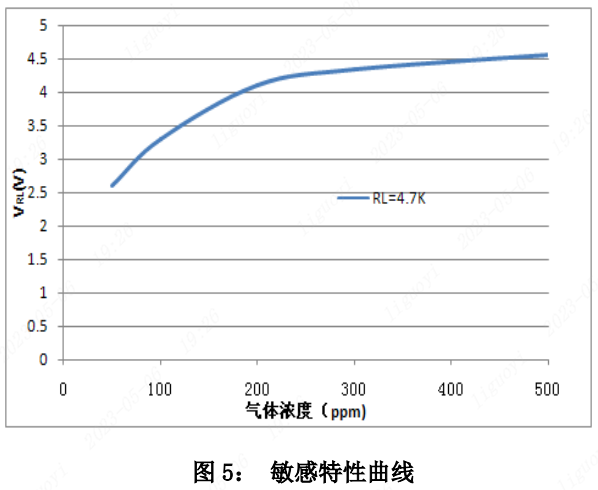

本品在较宽的浓度范围内对氨气,氮氧化合物,醇类,芳族化合物,硫化物,烟雾有良好的灵敏度,具有长寿命、低成本、驱动电路简单等优点.
其对应的原理图,AO输出为MQ传感器直接输出的电压,所以为模拟量;DO为经过LM393进行电压比较后,输出高低电平,所以为数字量。
因此DO引脚可以配置为GPIO的输入模式,AO引脚需要配置为ADC模拟输入模式。
引脚选择

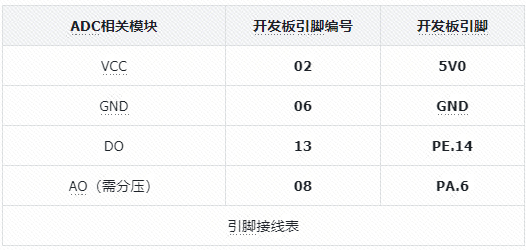

这里选择的引脚见引脚接线表
☠ 特别注意
我们的芯片是 D133EBS
它的ADC参考电压是2.5V
, 最高只能读到2.5V(也就是输入3.3V它显示出来的也是2.5V) ,所以我们需要在外面给它进行分压,将模块输出的最高3.3V电压分压成最高1.65V,然后在程序中将ADC读到的数据乘2
得到真实的数据。
进行分压会损失一定的精度,但这是必要的!
分压计算公式:
原理图结构:
根据计算公式,我们可以算出来分压之后的电压为模块AO引脚输出的一半!!
代码移植
下载为大家准备的驱动代码文件夹,复制到自己工程中\luban-lite\application\rt-thread\helloworld\user-bsp
文件夹下
提示
如果未找到 user-bsp
这个文件夹,说明你未进行模块移植的前置操作。请转移到手册使用必要操作(点击跳转)中进行必要的配置操作!!!
接下来打开自己的工程,开始修改Kconfig文件。
1、在 VSCode 中打开 application\rt-thread\helloworld\Kconfig 文件
2、在该文件的 #endif
前面添加该模块的 Kconfig路径语句
# MQ-135空气质量传感器
source "application/rt-thread/helloworld/user-bsp/mq-135-sensor/Kconfig"
2
menuconfig操作
1、我们 双击 luban-lite
文件夹下的 win_env.bat
脚本打开env工具:

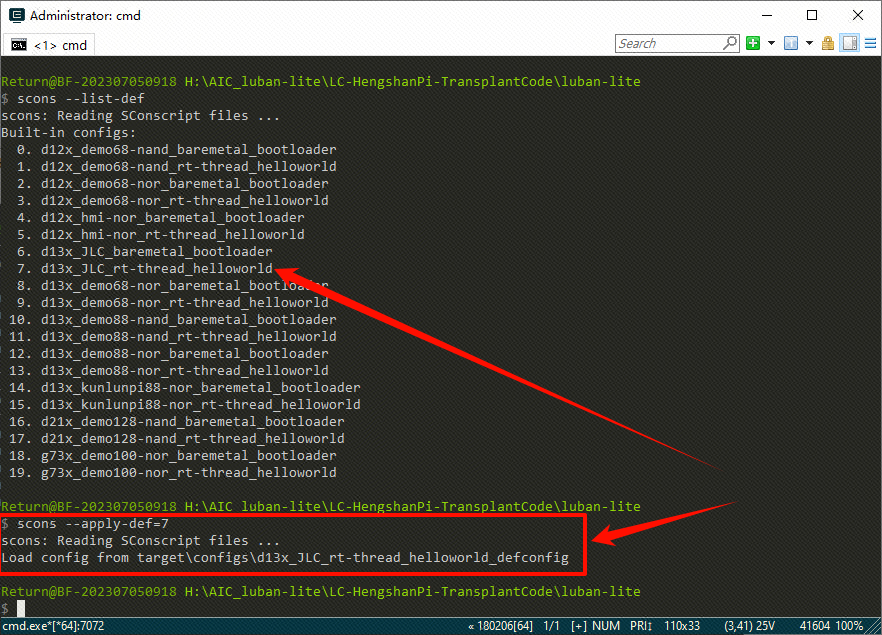

2、输入以下命令列出所有可用的默认配置:
scons --list-def
3、选择 d13x_JLC_rt-thread_helloworld
这个配置!这个是我们衡山派开发板的默认配置!输入以下命令即可:
scons --apply-def=7
或者
scons --apply-def=d13x_JLC_rt-thread_helloworld_defconfig
这两个命令作用是一样的,一个是 文件名 ,一个是 编号 !!!
4、输入以下命令进入menuconfig菜单
scons --menuconfig
进入以下界面:
5、选中 Porting code using the LCKFB module
按
Y
选中按
N
取消选中方向键
左右
调整 最下面菜单的选项方向键
上下
调整 列表的选项
回车
执行最下面菜单的选项
6、回车进入 Porting code using the LCKFB module
菜单
7、按方向键 上下
选中 USing MQ135 sensor
后按 Y
键,看到前面括号中出现一个 *
号,就可以下一步了。
8、按方向键 左右
选中 <Save>
然后一路回车
,然后 退出
即可
编译
我们 保存并退出menuconfig菜单 之后,输入以下命令进行编译:
scons
或
scons -j16
-j 用来选择参与编译的核心数: 我这里是选择16
大家可以根据自己的电脑来选择
核心越多编译越快
如果写的数量高于电脑本身,那么就自动按照最高可用的来运行!
镜像烧录

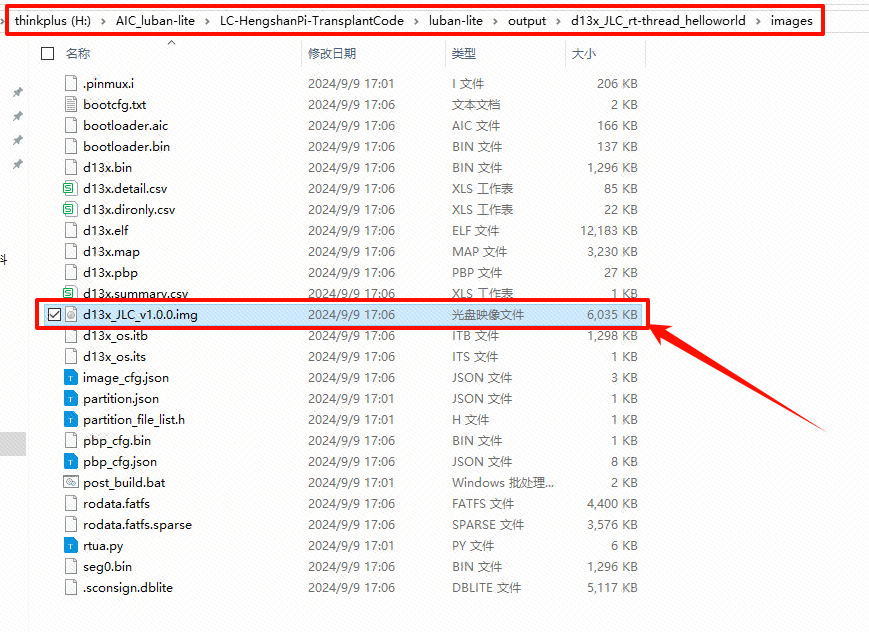

编译完成之后会在 \luban-lite\output\d13x_JLC_rt-thread_helloworld\images
文件夹下生成一个 d13x_JLC_v1.0.0.img
镜像文件!
然后我们烧录镜像,具体的教程请查看:镜像烧录(点击跳转🚀)
到这里完成了,请移步到 最后一节 进行移植验证。
工程代码解析
bsp_mq135.c
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网:www.lckfb.com
* 文档网站:wiki.lckfb.com
* 技术支持常驻论坛,任何技术问题欢迎随时交流学习
* 嘉立创社区问答:https://www.jlc-bbs.com/lckfb
* 关注bilibili账号:【立创开发板】,掌握我们的最新动态!
* 不靠卖板赚钱,以培养中国工程师为己任
*/
#include <stdlib.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "hal_adcim.h"
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_log.h"
#include "hal_gpai.h"
#include <stdio.h>
#include "aic_hal_gpio.h"
#include "bsp_mq135.h"
// adc设备名称
#define ADC_DEVICE_NAME "gpai"
// adc通道
#define ADC_CHANNEL 6
// 电压基准
#define VREF_ADC_HSPI 2.5
// DO引脚号获取
#define DO_PIN rt_pin_get("PE.14")
// DO引脚状态读取
#define GET_DO_IN rt_pin_read(DO_PIN)
static struct rt_adc_device *adc_dev = NULL;
/**********************************************************
* 函 数 名 称:MQ135_Init
* 函 数 功 能:初始化ADC
* 传 入 参 数:无
* 函 数 返 回:RT_EOK成功 -RT_ERROR失败
* 作 者:LCKFB
* 备 注:LP
**********************************************************/
int MQ135_Init(void)
{
// 获取设备句柄
adc_dev = (struct rt_adc_device *)rt_device_find(ADC_DEVICE_NAME);
if (adc_dev == RT_NULL)
{
LOG_E("Failed to open %s device", ADC_DEVICE_NAME);
return -RT_ERROR;
}
// 使能adc通道
int ret = rt_adc_enable(adc_dev, ADC_CHANNEL);
if(ret != RT_EOK)
{
LOG_E("Failed to [rt_adc_enable] !!!");
return -RT_ERROR;
}
aicos_mdelay(200);
// 设定DO引脚的模式
rt_pin_mode(DO_PIN, PIN_MODE_INPUT);
return RT_EOK;
}
/**********************************************************
* 函 数 名 称:MQ135_DeInit
* 函 数 功 能:清除ADC初始化
* 传 入 参 数:无
* 函 数 返 回:RT_EOK成功 -RT_ERROR失败
* 作 者:LCKFB
* 备 注:LP
**********************************************************/
int MQ135_DeInit(void)
{
int ret = rt_adc_disable(adc_dev, ADC_CHANNEL);
if(ret != RT_EOK)
{
LOG_E("[%d]:Failed to [rt_adc_disable] !!!", __LINE__);
return -RT_ERROR;
}
return RT_EOK;
}
/**********************************************************
* 函 数 名 称:MQ135_Get_Value
* 函 数 功 能:获得某个通道的值
* 传 入 参 数:电压存储地址
* 函 数 返 回:RT_EOK成功 -RT_ERROR失败
* 作 者:LCKFB
* 备 注:ADC每个时间
**********************************************************/
int MQ135_Get_Value(float *Voltage)
{
int value = 0; // 累计读取的数据
int count = 5; // 采集次数
int valid_count = 0; // 有效读取次数
int return_Value = 0; // 分压之后还原的数据
while(count--)
{
uint32_t temp = rt_adc_read(adc_dev, ADC_CHANNEL);
if(temp < 4096) // 确保不会把校验数据计算进来
{
// rt_kprintf("[%d]adc temp = [%d]\n",valid_count+1,temp);
value += temp;
valid_count++;
}
aicos_mdelay(5); // 延时5ms
}
// 如果没有有效的读取
if(!valid_count)
{
return -RT_ERROR; // 返回一个错误代码
}
return_Value = value / valid_count; // 计算平均值
/* 因为电压分压为了二分之一所以需要还原 */
*Voltage = (( VREF_ADC_HSPI / 4095.0 ) * return_Value) * 2; // 换算成电压
return RT_EOK;
}
/******************************************************************
* 函 数 名 称:MQ135_Get_DO_In
* 函 数 说 明:读取DO引脚的电平状态
* 函 数 形 参:无
* 函 数 返 回:DO引脚状态
* 作 者:LCKFB
* 备 注:无
******************************************************************/
int MQ135_Get_DO_In(void)
{
if( GET_DO_IN == 1)
{
return 1;
}
return 0;
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
bsp_mq135.h
/*
* 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
* 开发板官网:www.lckfb.com
* 文档网站:wiki.lckfb.com
* 技术支持常驻论坛,任何技术问题欢迎随时交流学习
* 嘉立创社区问答:https://www.jlc-bbs.com/lckfb
* 关注bilibili账号:【立创开发板】,掌握我们的最新动态!
* 不靠卖板赚钱,以培养中国工程师为己任
*/
#ifndef __BSP_MQ135_H__
#define __BSP_MQ135_H__
#include "stdio.h"
int MQ135_Init(void);
int MQ135_DeInit(void);
int MQ135_Get_Value(float *Voltage);
int MQ135_Get_DO_In(void);
#endif
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Kconfig
这个是一个menuconfig中的选项,如果在菜单中选中该选项,就会在rtconfig.h
中定义一个语句,用来if判断条件编译之类的。
config LCKFB_MQ135_SENSOR
bool "USing MQ135 sensor"
select AIC_USING_GPAI
select AIC_USING_GPAI6
default n
help
More information is available at: https://wiki.lckfb.com/
2
3
4
5
6
7
8
SConscript
自动化构建文件,如果定义了 LCKFB_MQ135_SENSOR
和 USING_LCKFB_TRANSPLANT_CODE
就自动编译当前目录下的文件!!
Import('RTT_ROOT')
Import('rtconfig')
import rtconfig
from building import *
cwd = GetCurrentDir()
CPPPATH = [cwd]
src = []
if GetDepend('LCKFB_MQ135_SENSOR') and GetDepend('USING_LCKFB_TRANSPLANT_CODE'):
src = Glob(os.path.join(cwd, '*.c'))
group = DefineGroup('lckfb-mq135-sensor', src, depend = [''], CPPPATH = CPPPATH)
Return('group')
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
test_mq_135_sensor.c
这个文件定义了一个MQ135气体传感器处理的线程,初始化了传感器的硬件抽象层,并设置了线程的优先级、栈大小和时间片。
MQ135传感器通常用于检测空气中的有害气体,如一氧化碳、氨气、苯、甲苯、氮氧化物等。以下是对该文件中关键部分的解析:
线程入口函数逻辑 (mq135_thread_entry
)
- 初始化一个循环计数器
while_count
。 - 进入一个无限循环,每次循环时:
- 尝试读取MQ135传感器的电压值到
Voltage
变量中。 - 如果读取失败,打印错误信息。
- 如果读取成功,将电压值乘以100以便于打印小数点后两位,然后打印电压值。
- 检查传感器的数字输出(DO)引脚状态,如果为低电平(0),则打印警告信息。
- 当循环计数器达到100时,重置计数器并提示用户如何退出传感器测试。
- 每次循环结束后,线程挂起1000毫秒。
- 尝试读取MQ135传感器的电压值到
以下是 test_mq135_sensor
和 test_exit_mq135_sensor
函数的逻辑:
test_mq135_sensor
:- 调用
MQ135_Init
初始化传感器。 - 如果初始化成功,创建并启动线程
mq135_thread
。
- 调用
test_exit_mq135_sensor
:- 删除线程
mq135_thread
。 - 调用
MQ135_DeInit
去初始化传感器。 - 打印退出成功的信息。
- 删除线程
这两个函数都被导出为命令行接口(MSH)的命令,使得用户可以通过命令行来启动和退出MQ135传感器的测试。
以下是对该文件中关键宏定义和变量的解释:
THREAD_PRIORITY
定义了线程的优先级。THREAD_STACK_SIZE
定义了线程的栈大小。THREAD_TIMESLICE
定义了线程的时间片。mq135_thread
是线程控制块的指针,用于创建和操作线程。
总结来说,提供了一个用于测试MQ135气体传感器功能的线程,可以通过命令行接口来启动和停止这个测试。
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_hal_gpio.h"
#include "bsp_mq135.h"
#define THREAD_PRIORITY 25 // 线程优先级
#define THREAD_STACK_SIZE 1024 // 线程大小
#define THREAD_TIMESLICE 25 // 时间片
static rt_thread_t mq135_thread = RT_NULL; // 线程控制块
// 线程入口函数
static void mq135_thread_entry(void *param)
{
int while_count = 1;
while(while_count++)
{
/* 电压数值缓存区 */
float Voltage = 0;
/* 判断是否读取成功 */
if(RT_EOK != MQ135_Get_Value(&Voltage))
{
LOG_E("Failed to MQ135_Get_Value !!!");
}
else
{
/* 将数字扩大100倍 */
uint32_t temp_voltage = Voltage * 100;
/* 打印数据,分别处理小数点前的数据和后面的数据! */
rt_kprintf("Read Voltage_Value = %d.%02dV\n", temp_voltage/100, temp_voltage%100); // 电压
}
/* 检测DO引脚 */
if(MQ135_Get_DO_In() == 0)
{
rt_kprintf("DO!!!\n");
}
/* 循环提示 */
if(while_count >= 100)
{
while_count = 1;
rt_kprintf("\nType [test_exit_mq135_sensor] command to exit \n");
rt_kprintf("Note: Pressing [TAB] as you type will autocomplete the command\n");
rt_thread_mdelay(2000);
}
rt_thread_mdelay(1000);
}
}
static void test_mq135_sensor(int argc, char **argv)
{
int ret = MQ135_Init();
if(ret != RT_EOK)
{
LOG_E("Failed to [MQ135_Init] !!!");
return;
}
/* 创建线程,名称是 mq135_thread,入口是 mq135_thread_entry */
mq135_thread = rt_thread_create("mq135_thread",
mq135_thread_entry, RT_NULL,
THREAD_STACK_SIZE,
THREAD_PRIORITY, THREAD_TIMESLICE);
/* 如果获得线程控制块,启动这个线程 */
if (mq135_thread != RT_NULL)
rt_thread_startup(mq135_thread);
}
// 导出函数为命令
MSH_CMD_EXPORT(test_mq135_sensor, mq135 sensor test);
/* 退出函数 */
void test_exit_mq135_sensor(void)
{
int ret = rt_thread_delete(mq135_thread);
if(ret != RT_EOK)
{
LOG_E("failed to test_exit_mq135_sensor !!");
return;
}
ret = MQ135_DeInit();
if(ret != RT_EOK)
{
LOG_E("Failed to [MQ135_DeInit] !!!");
return;
}
else
{
rt_kprintf("\nMQ135_DeInit successful!!!\n");
}
rt_kprintf("\n========mq135 sensor exit successful !!========\n");
}
// 导出函数为命令
MSH_CMD_EXPORT(test_exit_mq135_sensor, exit mq135 sensor test);
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
移植验证
我们使用串口调试,将 USB转TTL模块 连接到衡山派开发板上面!!
具体的教程查看:串口调试(点击跳转🚀)
串口波特率默认为
115200
我们在输入下面的命令运行该模块的线程:
输入的时候按下
TAB键
会进行命令补全!!
test_mq135_sensor

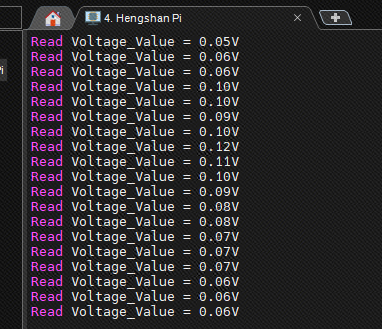

模块上电效果:
