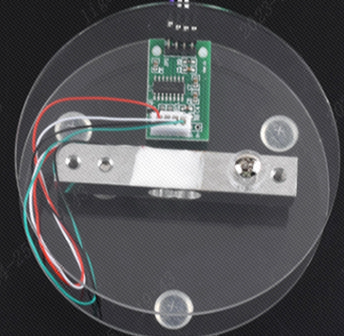

该模块采用24位高精度的A/D转换器芯片hx711，是一款专为高精度电子秤而设计的，具有两路模拟通道输入,内部集成128倍增益可编程放大器。输入电路可配置为提供桥压的电桥式（如压力、称重）传感器模式，是一款理想的高精度、低成本采样前端模块。

模块来源

采购链接：

HX711模块+压力传感器套装 称重传感器 电子秤模块1/5/10/20KG

资料下载链接：

https://pan.baidu.com/s/1V2NdHCmvusPDhBp00VvIvQ

密码：j2sh

规格参数

工作电压：2.6V-5.5V

工作电流：100~1500uA

ADC精度：24位

输出方式: 串行输出

管脚数量：4 Pin

以上信息见厂家资料文件

移植过程

我们的目标是将例程移植至开发板上【能够判断测量10Kg以内的称重】。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。

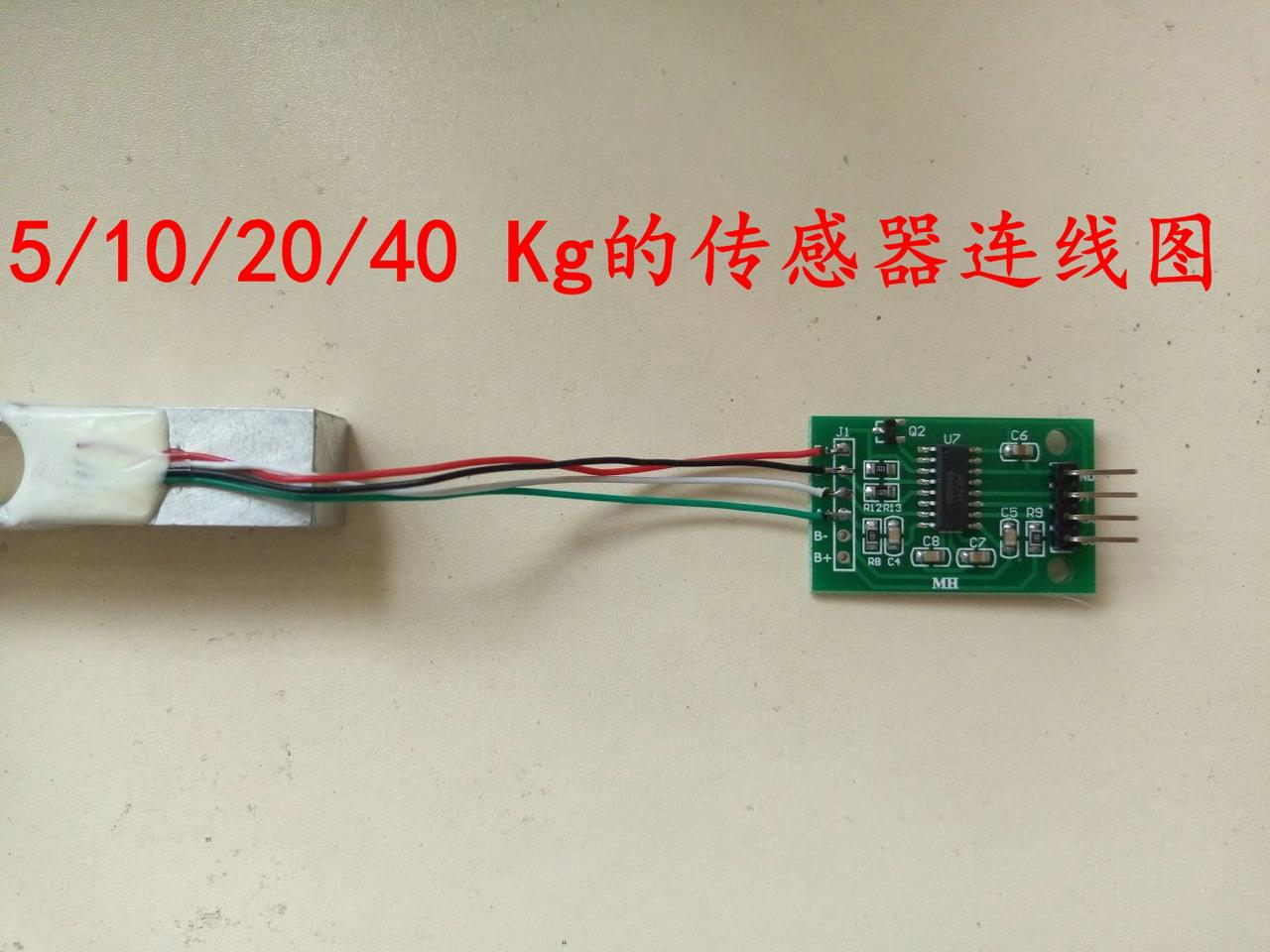

查看资料

引脚选择

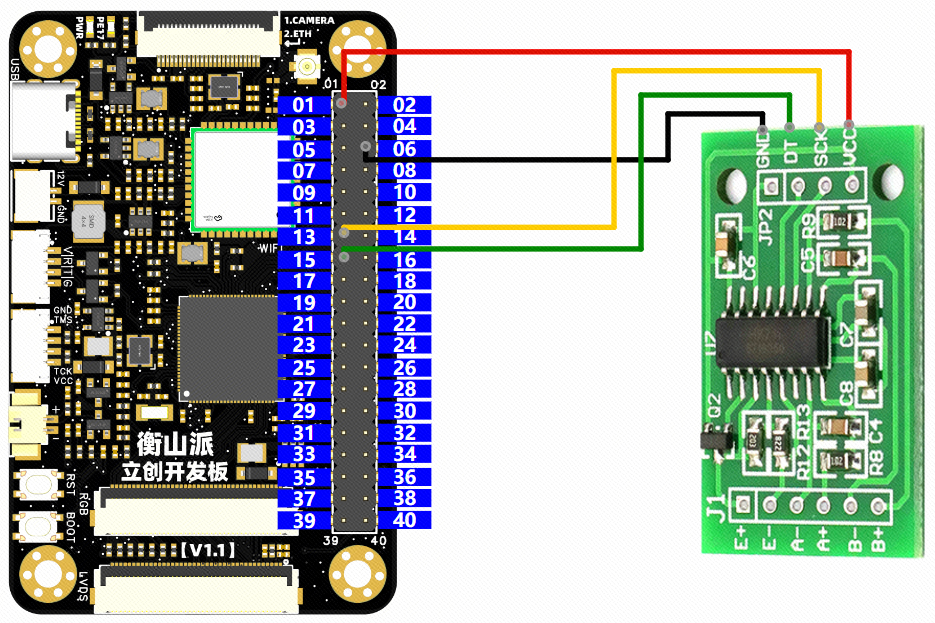

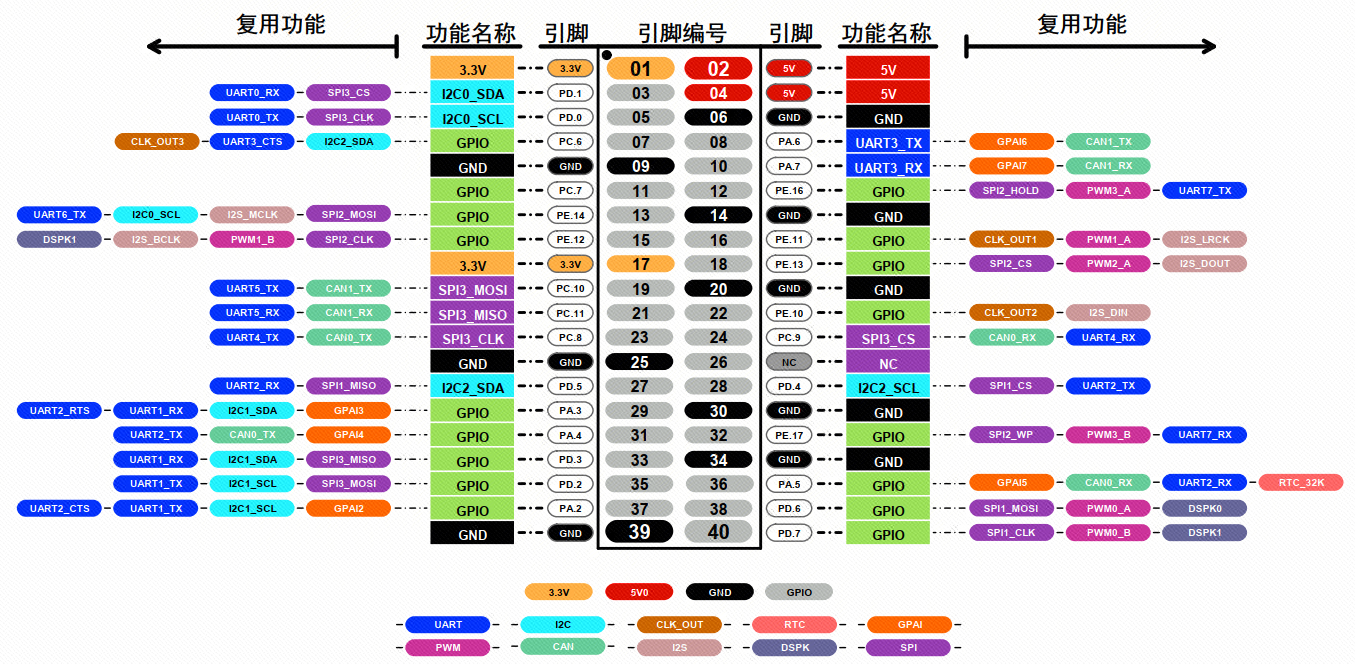

这里选择的引脚见引脚接线表

代码移植

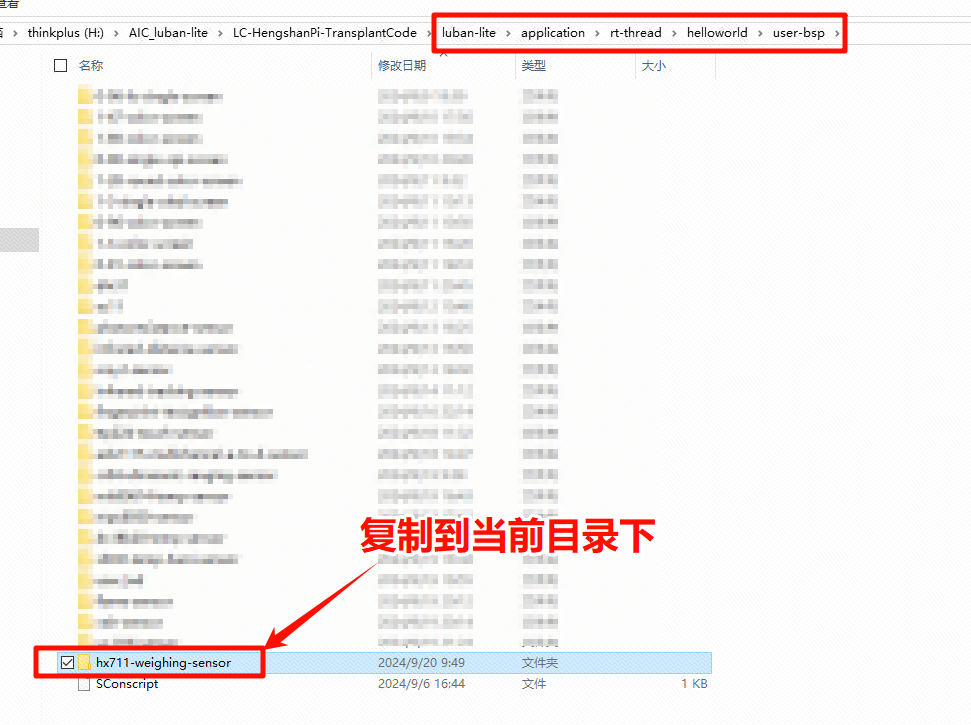

下载为大家准备的驱动代码文件夹，复制到自己工程中\luban-lite\application\rt-thread\helloworld\user-bsp文件夹下

驱动代码文件夹下载

📌 资料下载中心（点击跳转）

📌 在 资料下载中心->模块移植资料下载 里面的该章节压缩包中。

提示

如果未找到 user-bsp 这个文件夹，说明你未进行模块移植的前置操作。请转移到手册使用必要操作（点击跳转）中进行必要的配置操作！！！

接下来打开自己的工程，开始修改Kconfig文件。

1、在 VSCode 中打开 application\rt-thread\helloworld\Kconfig 文件

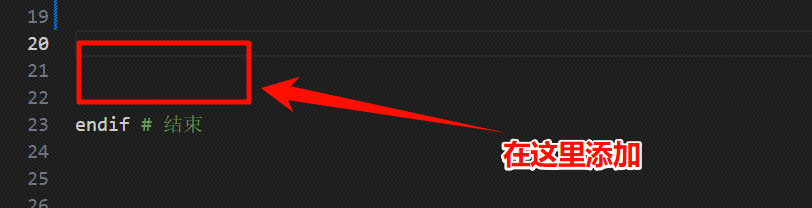

2、在该文件的 #endif 前面添加该模块的 Kconfig路径语句

# HX711称重传感器
source "application/rt-thread/helloworld/user-bsp/hx711-weighing-sensor/Kconfig"

menuconfig操作

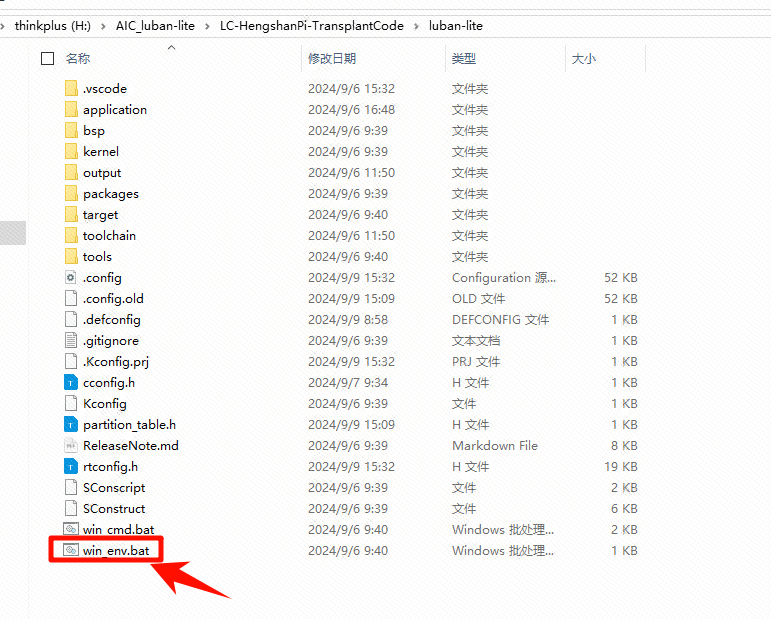

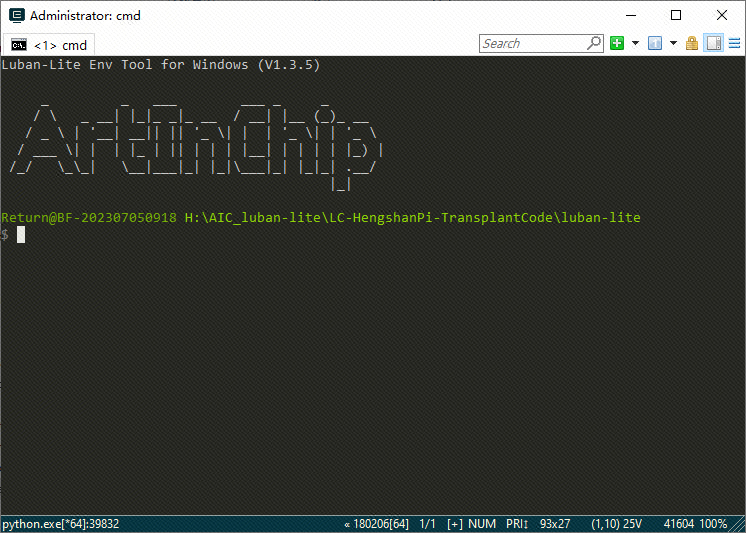

1、我们 双击 luban-lite 文件夹下的 win_env.bat 脚本打开env工具：

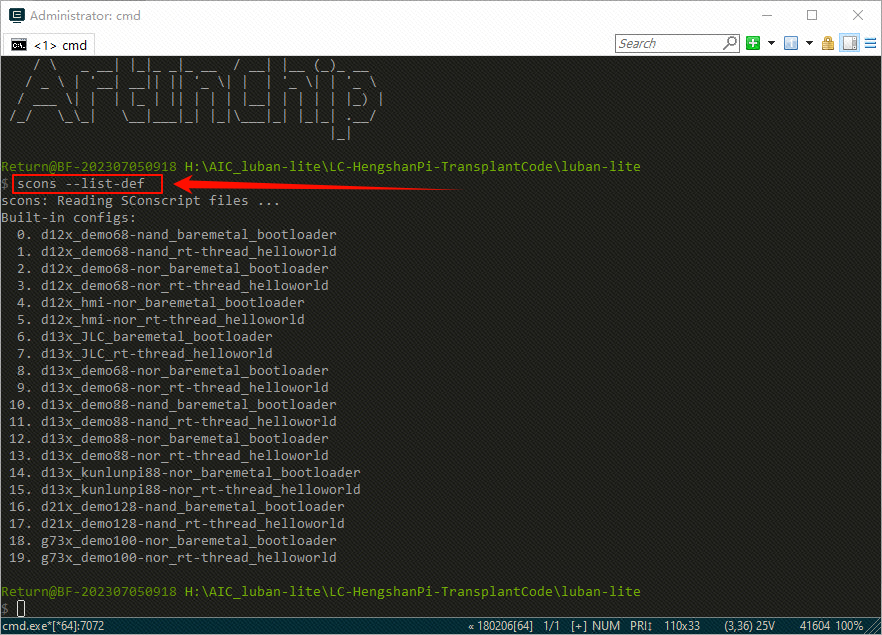

2、输入以下命令列出所有可用的默认配置：

scons --list-def

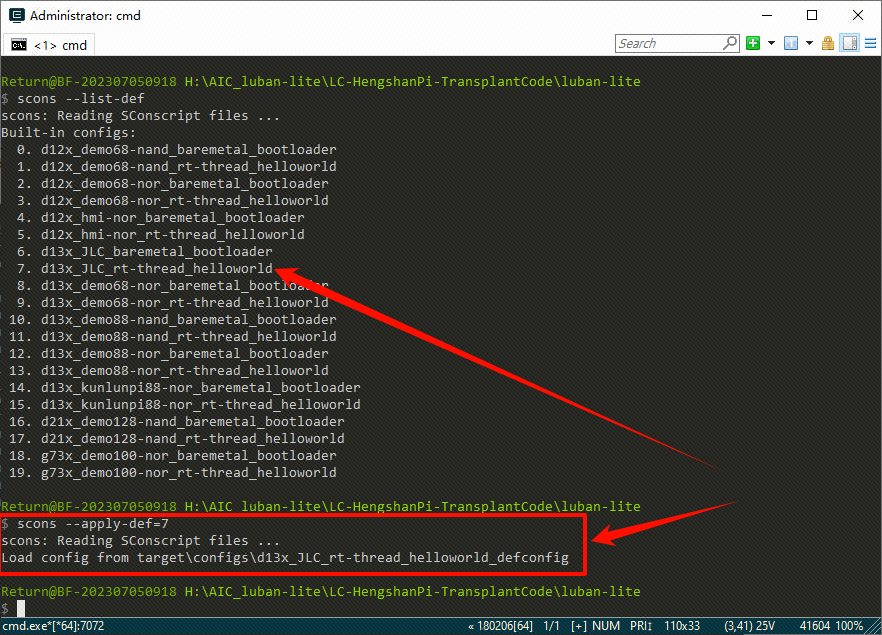

3、选择 d13x_JLC_rt-thread_helloworld 这个配置！这个是我们衡山派开发板的默认配置！输入以下命令即可：

scons --apply-def=7

或者

scons --apply-def=d13x_JLC_rt-thread_helloworld_defconfig

这两个命令作用是一样的，一个是 文件名 ，一个是 编号 ！！！

4、输入以下命令进入menuconfig菜单

scons --menuconfig

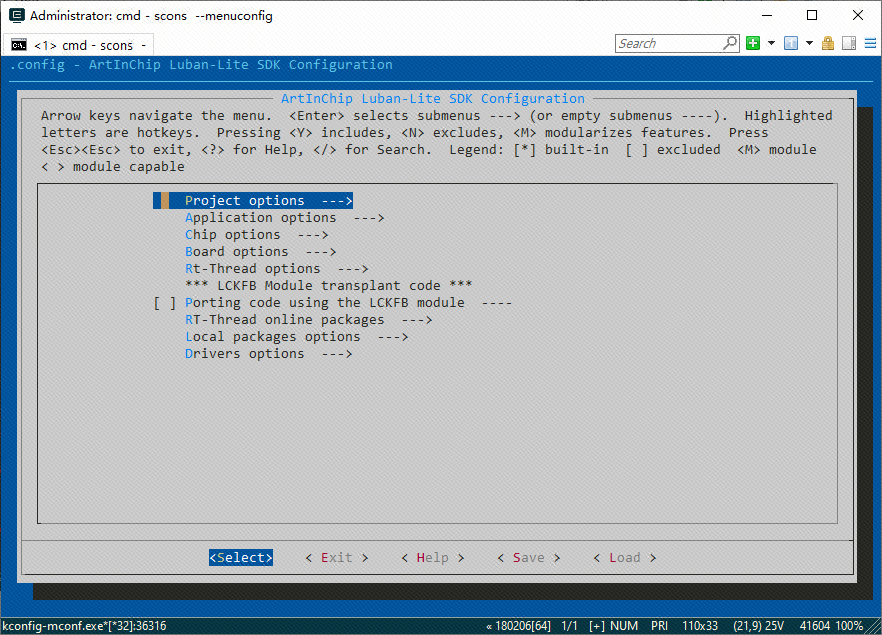

进入以下界面：

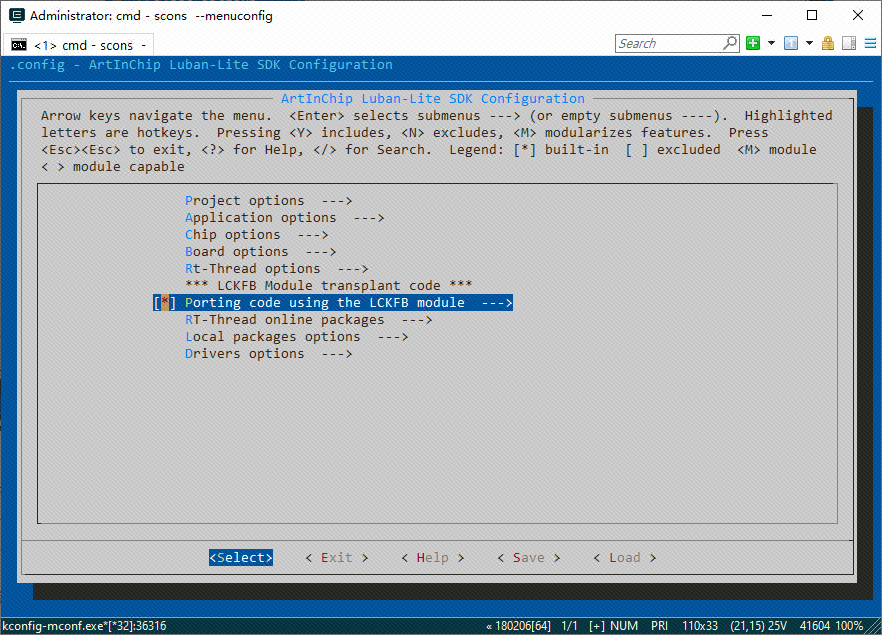

5、选中 Porting code using the LCKFB module

按 Y 选中

按 N 取消选中

方向键 左右 调整 最下面菜单的选项

方向键 上下 调整 列表的选项

回车 执行最下面菜单的选项

6、回车进入 Porting code using the LCKFB module 菜单

7、按方向键 上下 选中 Using HX711 weighing sensor 后按 Y 键，看到前面括号中出现一个 * 号，就可以下一步了。

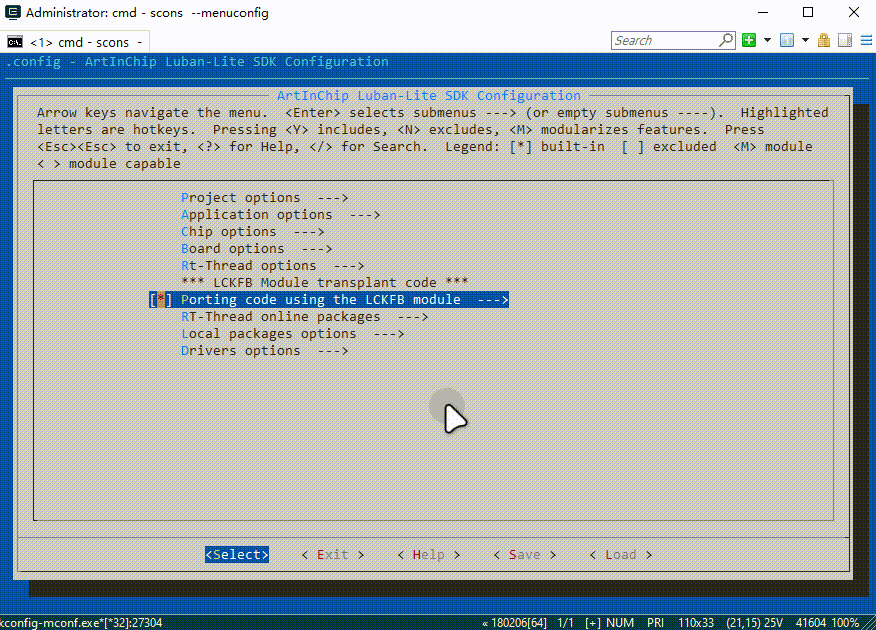

8、按方向键 左右 选中 <Save> 然后一路回车，然后 退出 即可

编译

我们 保存并退出menuconfig菜单 之后，输入以下命令进行编译：

scons

或

scons -j16

-j 用来选择参与编译的核心数: 我这里是选择16

大家可以根据自己的电脑来选择

核心越多编译越快

如果写的数量高于电脑本身，那么就自动按照最高可用的来运行！

镜像烧录

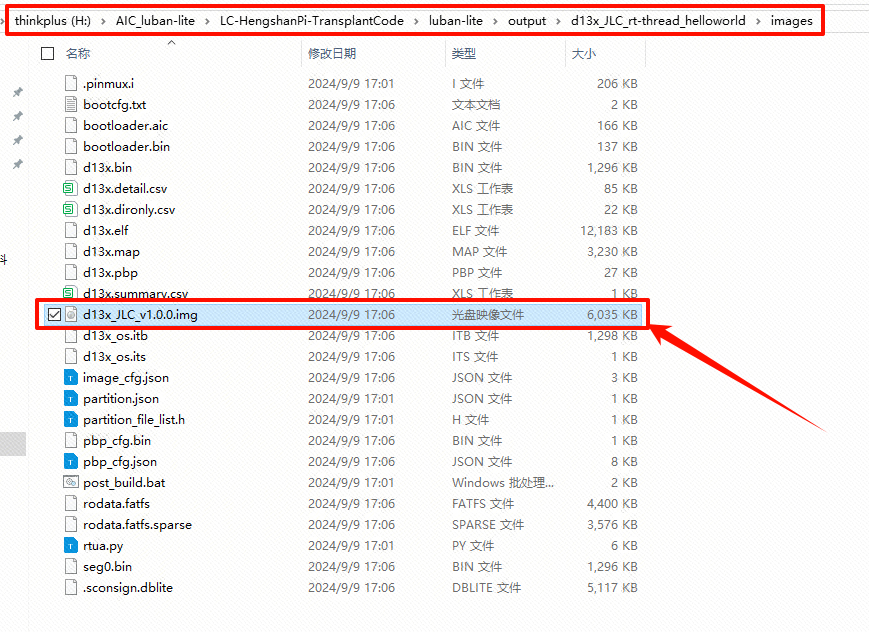

编译完成之后会在 \luban-lite\output\d13x_JLC_rt-thread_helloworld\images 文件夹下生成一个 d13x_JLC_v1.0.0.img 镜像文件！

然后我们烧录镜像，具体的教程请查看：镜像烧录（点击跳转🚀）

到这里完成了，请移步到 最后一节 进行移植验证。

工程代码解析

bsp_hx711.c

/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 文档网站：wiki.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 嘉立创社区问答：https://www.jlc-bbs.com/lckfb
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 */

#include <stdlib.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include <inttypes.h>
#include <finsh.h>
#include "hal_adcim.h"
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_log.h"
#include "hal_gpai.h"
#include "aic_hal_gpio.h"
#include "hal_i2c.h"
#include "bsp_mlx90614.h"



#define MLX90614_SCK_PIN_NAME   "PE.14"
#define MLX90614_DT_PIN_NAME    "PE.12"

static rt_base_t MLX90614_SCK_Pin;
static rt_base_t MLX90614_DT_Pin;

//设置输出模式
#define DT_OUT()       rt_pin_mode(MLX90614_DT_Pin, PIN_MODE_OUTPUT)
//设置输入模式
#define DT_IN()        rt_pin_mode(MLX90614_DT_Pin, PIN_MODE_INPUT_PULLUP)
//获取引脚的电平变化
#define DT_GET()       rt_pin_read(MLX90614_DT_Pin)
//输出
#define DT(x)          rt_pin_write(MLX90614_DT_Pin,  (x ? PIN_HIGH : PIN_LOW))
#define SCK(x)         rt_pin_write(MLX90614_SCK_Pin, (x ? PIN_HIGH : PIN_LOW))

static void delay_ms(uint64_t ms){ rt_thread_mdelay(ms); }
static void delay_us(uint64_t us){ aicos_udelay(us); }

/* 初始重量 */
static int HX711_Initial_Weight = 0;

/*
    校准参数:
        因为不同的传感器特性曲线不是很一致，因此，每一个传感器需要矫正这里这个参数才能使测量值很准确。
        当发现测试出来的重量偏大时，增加该数值。
        如果测试出来的重量偏小时，减小改数值。
        该值可以为小数
*/
#define GapValue 207.00

/******************************************************************
 * 函 数 名 称：HX711_Read
 * 函 数 说 明：读取HX711
 * 函 数 形 参：无
 * 函 数 返 回：读取到的值  -RT_ERROR:错误
 * 作       者：LC
 * 备       注：无
******************************************************************/
static int HX711_Read(void)
{
    unsigned long count;
    unsigned char i;
    int timeOut = 1000000; // 单位us

    DT_OUT();
    delay_us(5);

    DT(1);
    delay_us(1);

    SCK(0);

    count = 0;

    DT_IN();
    delay_us(5);

    while(DT_GET() && timeOut)
    {
        timeOut--;
        delay_us(1);
    }
    if(!timeOut)
    {
        LOG_E("failed to HX711_Read");
        return -RT_ERROR;
    }

    for(i = 0; i < 24; i++)
    {
        SCK(1);

        count = count << 1;
        delay_us(1);

        SCK(0);

        if(DT_GET())
            count++;

        delay_us(1);
    }

    SCK(1);

    count = count^0x800000;//第25个脉冲下降沿来时，转换数据
    delay_us(1);

    SCK(0);

    return count;
}

/**********************************************************
 * 函 数 名 称：HX711_Reset_Weight
 * 函 数 功 能：测量初始重量
 * 传 入 参 数：无
 * 函 数 返 回：RT_OK：完成     -RT_ERROR：错误
 * 作       者：
 * 备       注：后续的重量都是以该初始重量为0值，因此在初始化时，秤上不要放任何东西
**********************************************************/
int HX711_Reset_Weight(void)
{
    HX711_Initial_Weight = HX711_Read();
    if(HX711_Initial_Weight < 0)
    {
        LOG_E("failed to HX711_Reset_Weight");
        return -RT_ERROR;
    }

    return RT_EOK;
}

/**********************************************************
 * 函 数 名 称：HX711_Get_Weight
 * 函 数 功 能：获取重量值
 * 传 入 参 数：无
 * 函 数 返 回：float 重量（单位g）；-RT_ERROR：错误
 * 作       者：LCKFB
 * 备       注：称重值，单位g
 **********************************************************/
float HX711_Get_Weight(void)
{
    int hx711_buffer = HX711_Read();  // 读取传感器值
    if(hx711_buffer == -RT_ERROR)
    {
        LOG_E("HX711 Read failed !!");
        return -RT_ERROR;
    }

    // 判断读取值是否有效
    if(hx711_buffer <= HX711_Initial_Weight)
    {
        return 0;  // 没有检测到有效重量
    }

    // 计算实际重量
    float weight = (float)(hx711_buffer - HX711_Initial_Weight) / (float)GapValue;

    // 调整GapValue可以校准不同传感器的误差
    return weight;
}



/**********************************************************
 * 函 数 名 称：HX711_Init
 * 函 数 功 能：初始化HX711
 * 传 入 参 数：无
 * 函 数 返 回：RT_OK：完成     -RT_ERROR：错误
 * 作       者：LC
 * 备       注：LP
**********************************************************/
int HX711_Init(void)
{
    MLX90614_SCK_Pin = rt_pin_get(MLX90614_SCK_PIN_NAME);
    MLX90614_DT_Pin  = rt_pin_get(MLX90614_DT_PIN_NAME);

    rt_pin_mode(MLX90614_SCK_Pin, PIN_MODE_OUTPUT);
    rt_pin_write(MLX90614_SCK_Pin, PIN_HIGH);

    rt_pin_mode(MLX90614_DT_Pin, PIN_MODE_OUTPUT);
    rt_pin_write(MLX90614_DT_Pin, PIN_HIGH);

    return RT_EOK;
}

bsp_hx711.h

/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 文档网站：wiki.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 嘉立创社区问答：https://www.jlc-bbs.com/lckfb
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 */
#ifndef __BSP_HX711_H__
#define __BSP_HX711_H__

#include "stdio.h"

int HX711_Init(void);
int HX711_Reset_Weight(void);
float HX711_Get_Weight(void);

#endif

Kconfig

这个是一个menuconfig中的选项，如果在菜单中选中该选项，就会在rtconfig.h中定义一个语句，用来if判断条件编译之类的。

config LCKFB_HX711_WEIGHHING_SENSOR
    bool "Using HX711 weighing sensor"
    default n
    help
        More information is available at: https://wiki.lckfb.com/

SConscript

自动化构建文件，如果定义了 LCKFB_HX711_WEIGHHING_SENSOR 和 USING_LCKFB_TRANSPLANT_CODE 就自动编译当前目录下的文件！！

Import('RTT_ROOT')
Import('rtconfig')
import rtconfig
from building import *

cwd = GetCurrentDir()
CPPPATH = [cwd]
src = []


if GetDepend('LCKFB_HX711_WEIGHHING_SENSOR') and GetDepend('USING_LCKFB_TRANSPLANT_CODE'):
    src = Glob(os.path.join(cwd, '*.c'))

group = DefineGroup('lckfb-hx711-weighing-sensor', src, depend = [''], CPPPATH = CPPPATH)

Return('group')

test_hx711_weighing_sensor.c

这个文件定义了一个HX711重量传感器处理的线程，初始化了HX711传感器的硬件抽象层，并设置了线程的优先级、栈大小和时间片。

线程的主要任务是读取HX711重量传感器的重量数据，并进行延时处理。当传感器读取到重量数据时，相关信息会被打印到控制台。通过命令行接口，用户可以启动这个线程来测试HX711重量传感器的功能，并且可以输入命令来退出这个线程。

线程入口函数逻辑

• 初始化HX711重量传感器，并打印初始化状态。
• 重置重量传感器的重量数据，并打印重置状态。
• 在一个无限循环中，首先读取HX711传感器的重量数据。
• 如果读取成功，将浮点数重量值转换为整数格式，并打印重量信息。
• 如果读取失败，打印错误信息。
• 控制循环次数，并在每100次循环后提示用户可以通过输入命令退出读取循环。
• 在每次循环结束时，线程会挂起一段时间，这里是500毫秒，然后继续读取下一次数据。

#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_hal_gpio.h"
#include "bsp_hx711.h"

#define THREAD_PRIORITY         25      // 线程优先级
#define THREAD_STACK_SIZE       1024    // 线程大小
#define THREAD_TIMESLICE        10      // 时间片

static rt_thread_t hx711_thread = RT_NULL;   // 线程控制块

// 线程入口函数
static void hx711_thread_entry(void *param)
{
    int loop_counter = 1;  // 循环次数
    int ret = 0;

    rt_kprintf("Starting HX711 initialization...\n");

    /* HX711 初始化 */
    if ((ret = HX711_Init()) != RT_EOK)
    {
        LOG_E("HX711 initialization failed!");
        return;
    }
    rt_kprintf("HX711 initialized successfully!\n");

    /* 重置重量读取 */
    if (HX711_Reset_Weight() != RT_EOK || HX711_Reset_Weight() != RT_EOK)
    {
        LOG_E("Failed to reset HX711 weight!");
        return;
    }
    rt_kprintf("HX711 weight reset successfully!\n");

    /* 主循环 */
    while (1)
    {
        float weight_value = HX711_Get_Weight();  // 读取重量数据
        if (weight_value < 0)
        {
            LOG_E("Error reading from HX711!");
        }
        else
        {
            uint32_t value = (uint32_t)(weight_value * 100);  // 转换为整数格式显示
            rt_kprintf("HX711 Weight: %d.%02d g\n", value / 100, value % 100);
        }

        /* 控制循环次数和用户提示 */
        if (loop_counter++ >= 100)
        {
            loop_counter = 1;
            rt_kprintf("Type 'test_exit_hx711_weight_sensor' to exit HX711 read loop.\n");
            rt_kprintf("Note: Press [TAB] for auto-completion of the command.\n");

            rt_thread_mdelay(2000);  // 延时 2 秒
        }

        rt_thread_mdelay(500);  // 延时 500ms 读取下一次数据
    }
}


/* HX711启动函数 */
static void test_hx711_weight_sensor(int argc, char **argv)
{
    /* 创建线程，名称是 hx711_thread，入口是 hx711_thread_entry */
    hx711_thread = rt_thread_create("hx711_thread",
                            hx711_thread_entry, RT_NULL,
                            THREAD_STACK_SIZE,
                            THREAD_PRIORITY, THREAD_TIMESLICE);

    /* 如果获得线程控制块，启动这个线程 */
    if (hx711_thread != RT_NULL)
        rt_thread_startup(hx711_thread);
}
// 导出函数为命令
MSH_CMD_EXPORT(test_hx711_weight_sensor, run HX711 weight sensor);


/* HX711退出函数 */
static void test_exit_hx711_weight_sensor(void)
{
    int ret = rt_thread_delete(hx711_thread);
    if(ret != RT_EOK)
    {
        LOG_E("failed to test_exit_hx711_weight_sensor !!");
    }
    else
    {
        rt_kprintf("\n========HX711 exit successful !!========\n");
    }

}
// 导出函数为命令
MSH_CMD_EXPORT(test_exit_hx711_weight_sensor, quit HX711);

移植验证

我们使用串口调试，将 USB转TTL模块 连接到衡山派开发板上面！！

具体的教程查看：串口调试（点击跳转🚀）

串口波特率默认为115200

我们在输入下面的命令运行该模块的线程：

输入的时候按下TAB键会进行命令补全！！

test_hx711_weight_sensor

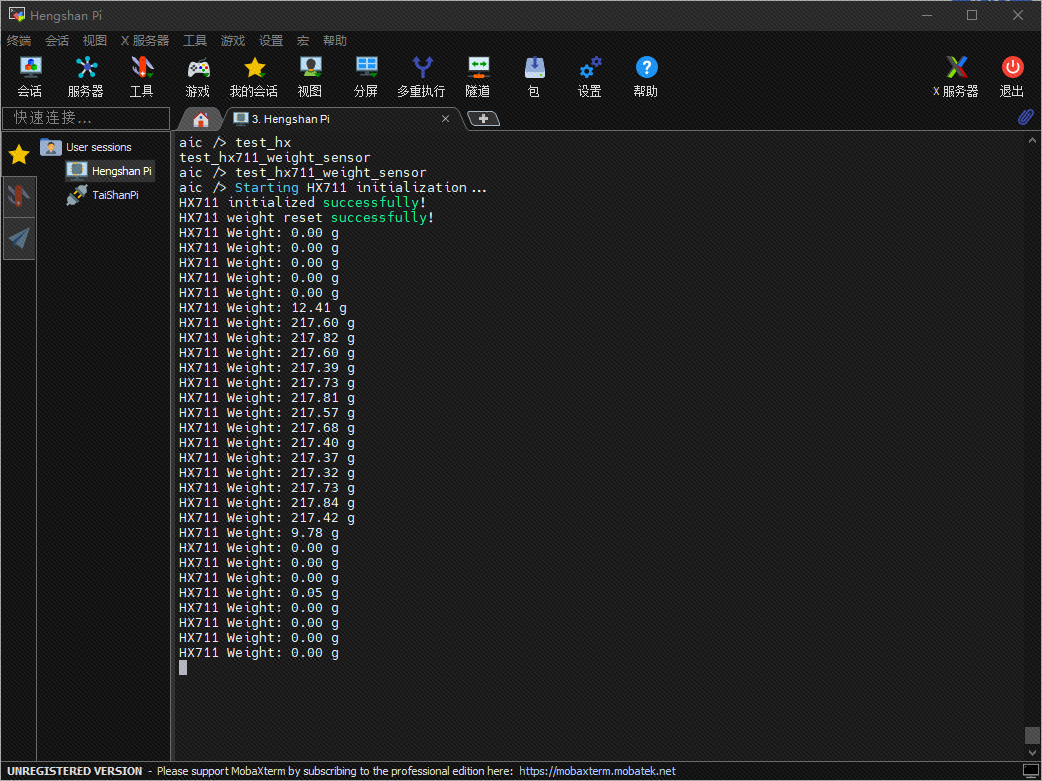

模块上电效果：

模块代码下载

链接：下载中心->模块移植代码下载（点击跳转🚀）
