03、PHY芯片寄存器说明

Overview

快速Realtek千兆PHYRTL8211FS相关寄存器操作汇总。

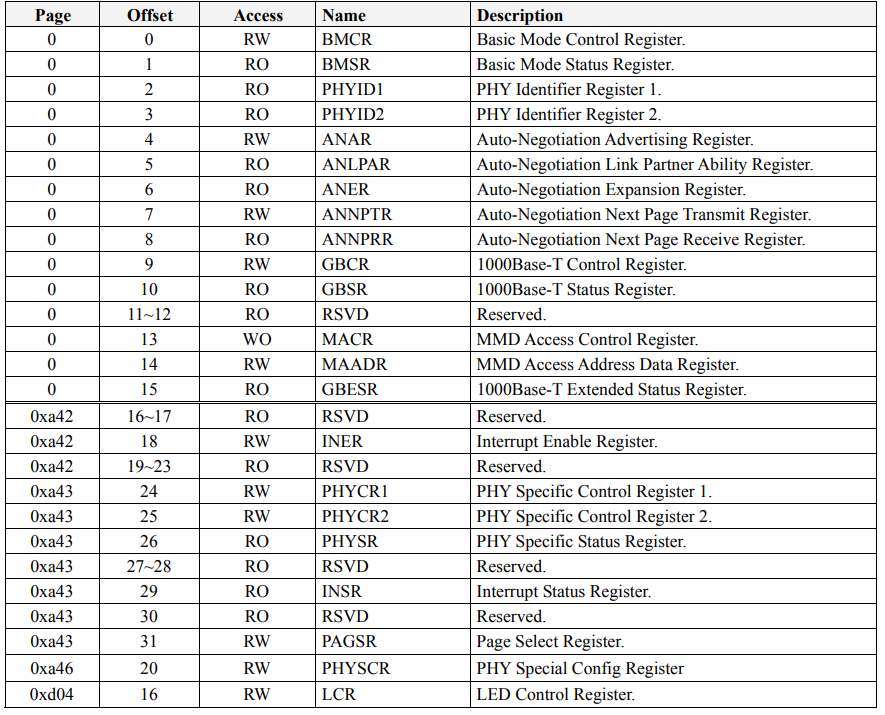

寄存器汇总

PHY是IEEE802.3标准定义的一个网络模块。设备的管理部分（如MAC或CPU）会通过SMI串行接口对PHY进行控制和监控，而具体操作是通过读写PHY内部寄存器实现的。

PHY寄存器有5位地址空间，最多能定义32个寄存器。虽然地址范围是0-31，但随着芯片功能增多，很多PHY会采用分页技术扩展寄存器数量。根据IEEE802.3标准，地址0-15的寄存器功能是统一规定的，而地址16-31的寄存器则由芯片厂商自行定义特殊功能。

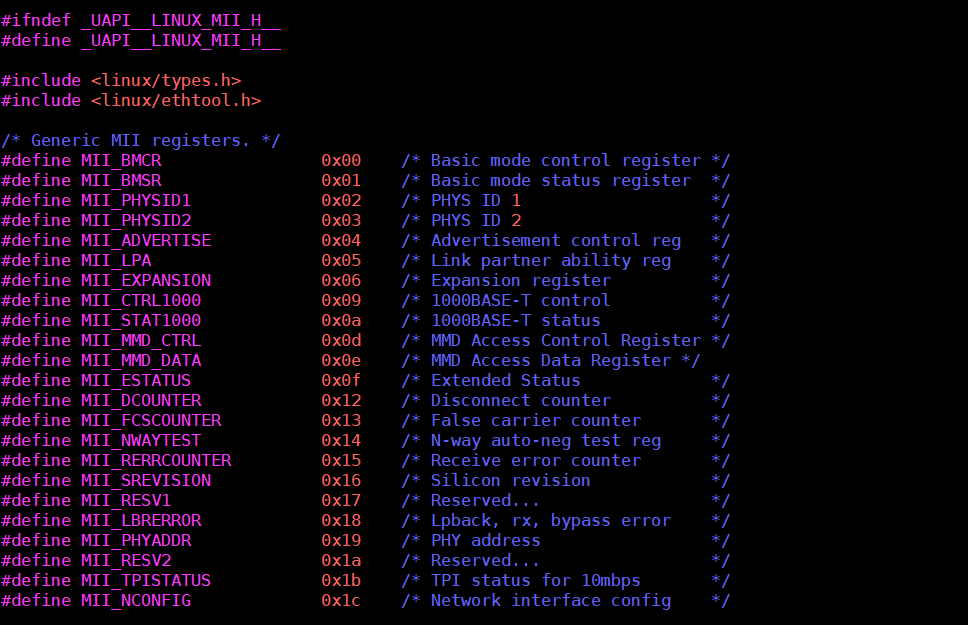

uapi/linux/mii.h

寄存器分析

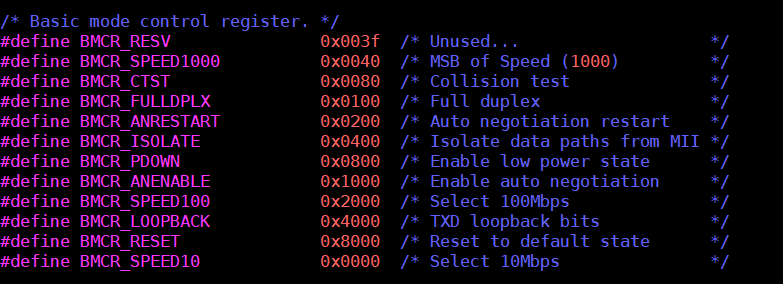

3.1、BMCR（Basic Mode Control Register,Address 0x00）

我们默认的参数为0x1040

• BMCR_ANENABLE（自协商）

• BMCR_SPEED1000（速度1000M）

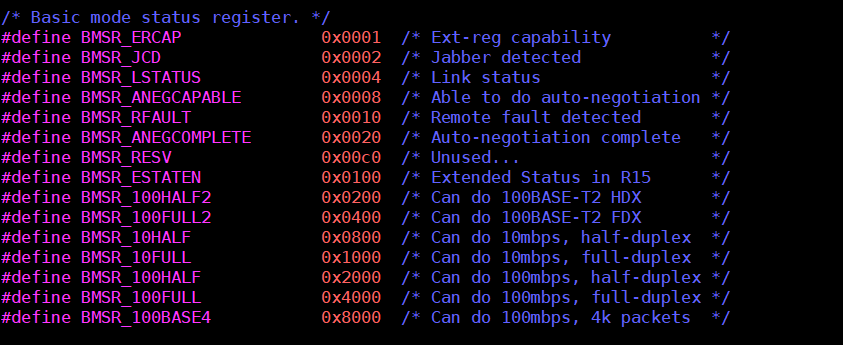

3.2、BMSR（Basic Mode Status Register,Address 0x01）

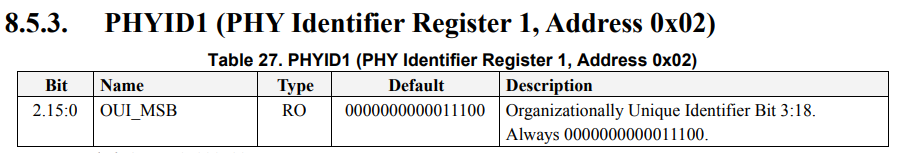

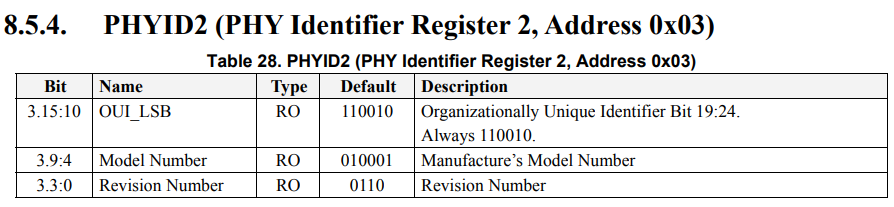

3.2、PHYID1 & PHYID2

寄存器2和3存放PHY芯片的型号代码，由芯片制造商自行定义，实际应用中软件通过读取这两个寄存器的内容可以

识别PHY的型号和版本，这些内容都是只读寄存器。
