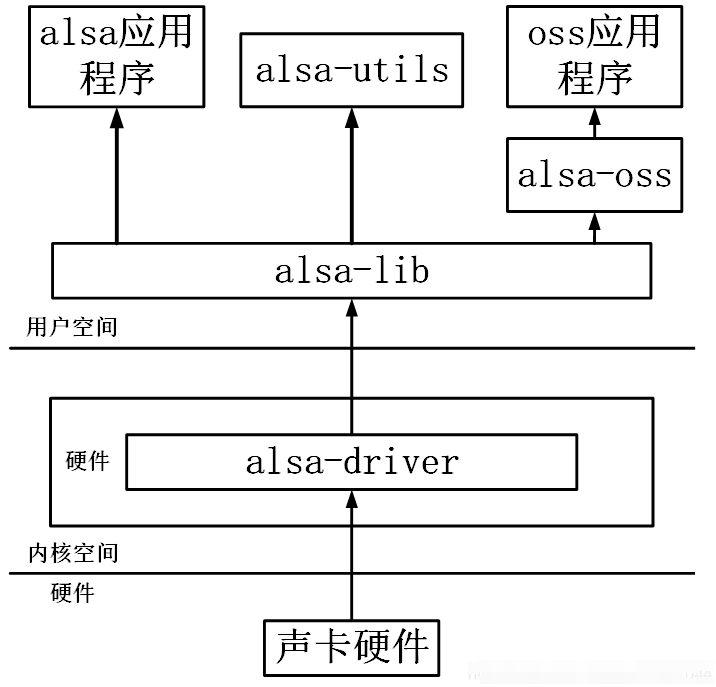

一、ALSA 架构

ALSA 是 Linux 系统中为声卡提供驱动的内核组件。它提供了专门的库函数来简化相应应用程序的编写。

ALSA 系统包括 7 个主要部分：

1. 驱动包：alsa-driver
2. 开发包：alsa-libs
3. 开发包插件：alsa-libplugins
4. 设置管理工具：alsa-utils
5. OSS 接口兼容工具：alsa-oss
6. 特殊音频固件支持：alsa-firmware

• 其他声音相关处理小程序包 alsa-tools

二、移植 ALSA 库及工具

移植 ALSA 主要是要移植 alsa-driver（现在通常指的是内核中的 sound 子系统）、alsa-lib 和 alsa-utils 这三个部分。

• alsa-lib：这是一个用户空间的函数库，它封装了底层驱动提供的功能，通过 libasound.so 这个文件提供 API 给应用程序使用。
• alsa-utils：这是一套实用工具集合，比如播放音频的 aplay、录音用的 arecord 等工具。这些工具都是基于 alsa-lib 来实现其功能的。

简单来说，alsa-utils 就像是用来测试音频设备是否正常工作的软件；而 alsa-lib 则是位于应用层与硬件驱动之间的一个中间层，它提供了访问音频硬件所需的接口。当你运行 alsa-utils 里的程序时，实际上是通过调用 alsa-lib 提供的 API 来控制音频编解码芯片的。由于 alsa-lib 本身还需要依赖于底层的驱动程序才能工作，所以在移植过程中，正确的步骤应该是先移植驱动程序，然后是 alsa-lib，最后才是 alsa-utils。

1、ALSA 库下载

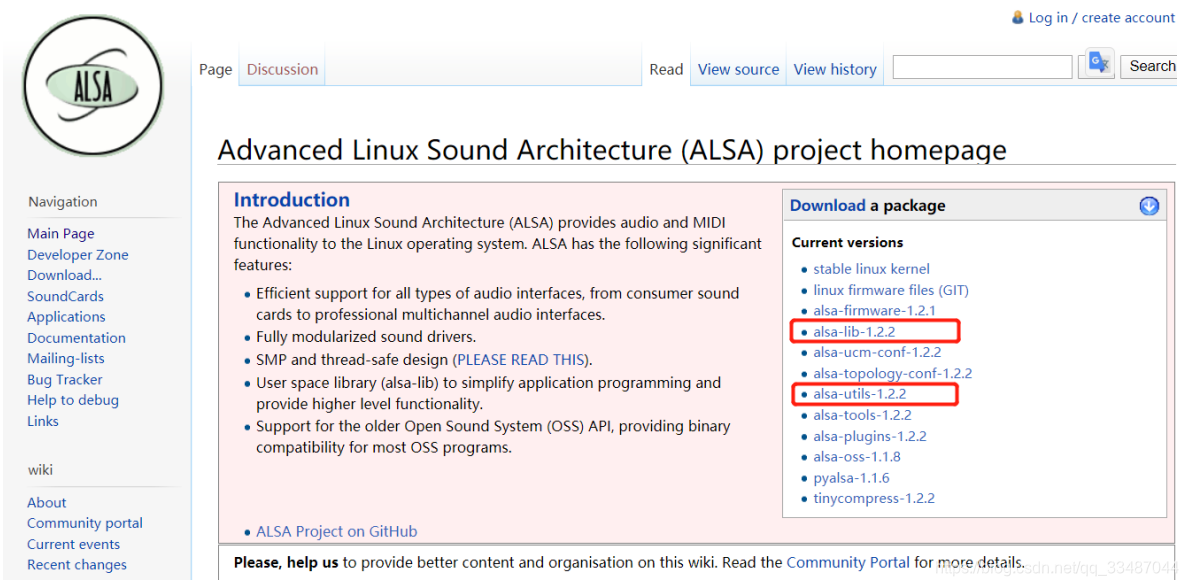

ALSA 首先需要在 ALSA 的官网上下载官网 http://www.alsa-project.org 下载 alsa-lib 和 alsa-utils。

如上图所示我们下载的版本为：

• alsa-lib-1.2.2.tar.bz2
• alsa-utils-1.2.2.tar.bz2

2、ALSA Lib 编译

ALSA Lib 移植不需要修改源码，只需要重新编译库代码以支持自己的平台。

tar -xvf alsa-lib-1.0.27.2.tar.bz2
cd alsa-lib-1.0.27.2
CC=arm-none-linux-gnueabi-gcc
./configure --host=arm-linux  --prefix=/home/m/3rd/alsa/install/
make
make install

在上述命令中 ./configure 配置的几个重要的配置选项解释如下：

• host 指定编译器，这里指定为交叉编译器，运行本配置命令前务必保证编译器已经可以在 Shell 下可以直接执行了。
• prefix 指定编译后文件的安装路径，这样安装命令就还会指定的这个目录中创建 lib 和 include 两个目录。

3、ALSA Util 编译

tar -xvf alsa-utils-1.0.27.2.tar.bz2
cd alsa-utils-1.0.27.2
CC=arm-none-linux-gnueabi-gcc
./configure --prefix=/home/m/3rd/alsa/install/ --host=arm-linux --with-alsa-inc-prefix=/home/m/3rd/alsa/install/include --with-alsa-prefix=/home/m/3rd/alsa/install/lib --disable-alsamixer --disable-xmlto --disable-nls
make

4、ALSA 库和工具移植入嵌入式平台

ALSA 库和测试工具的移植就是将相应库文件和可执行文件放在目标板上，以下文件 必须被拷贝至对应位置 :

1. ALSA Lib 文件，放在 /lib/ 中。

So --- /lib

2. 配置文件放在 /usr/local/share 中，与编译时指定的目录相同。

Etc --- /usr/local/share

3. 测试应用文件，ALSA Util 能产生 aplay、amixer、arecord，我们可以把这些可执行文件放在 /usr/sbin 中。

Bin --- /usr/sbin

1. 内核目录中保证有 /dev/snd/ 目录，这个目录下存放 controlC0，pcmC0D0，/usr/sbintimer，timer 这些设备文件，如果这些设备文件已经在 /dev 目录下，可手动拷贝到 /snd 目录中。
