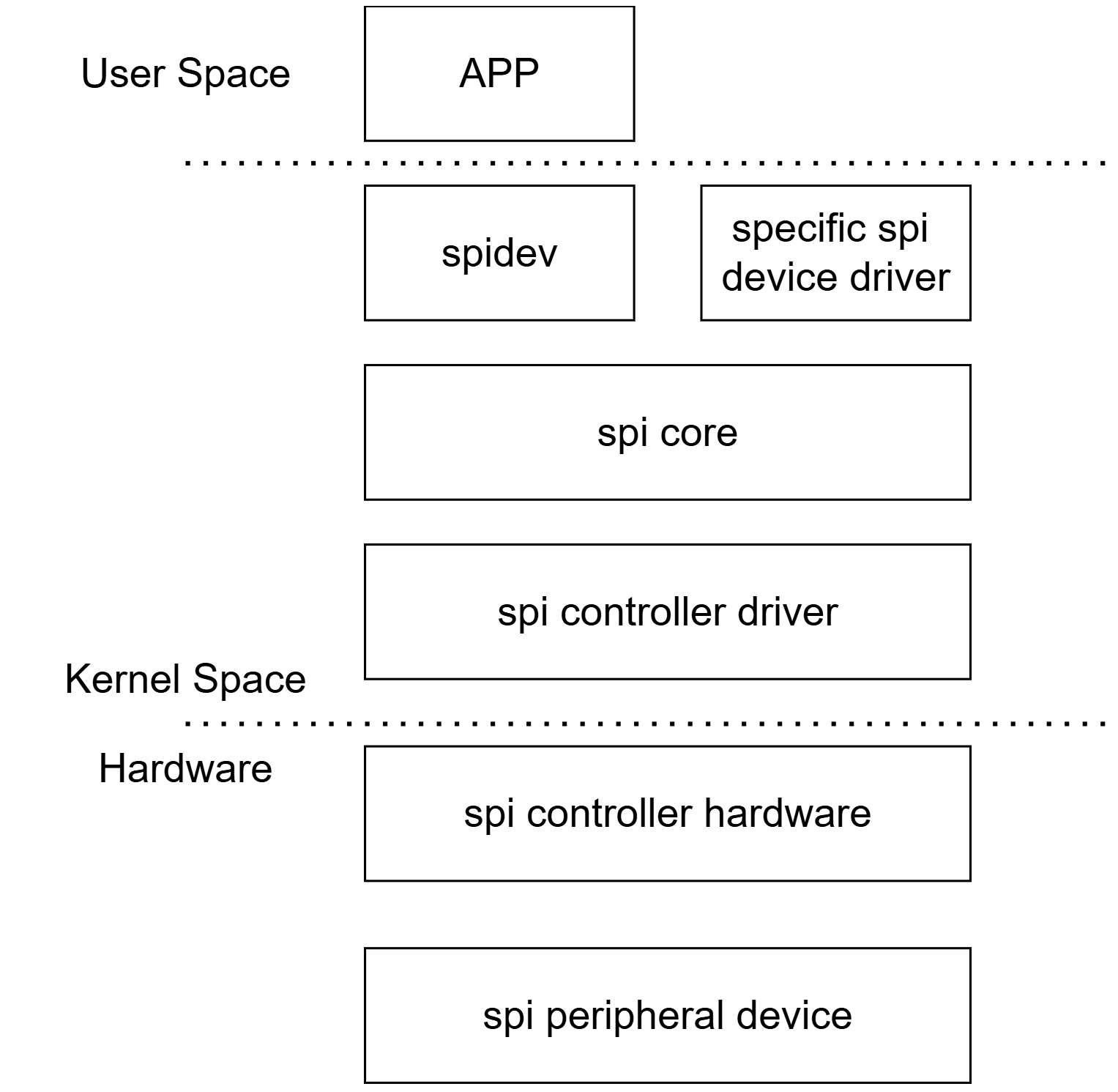

在 Linux SPI 子系统中，有几个核心数据结构贯穿于驱动开发的始终。理解这些结构体对于编写和调试 SPI 驱动至关重要。

1. struct spi_master (spi_controller)

struct spi_master（在新版内核中已重命名或别名为 struct spi_controller）代表一个物理的 SPI 控制器。

struct spi_controller {
    struct device   dev;

    struct list_head list;

    // 总线号，例如 spi0 对应 bus_num=0
    s16             bus_num;

    // 支持的片选数量
    u16             num_chipselect;

    // 模式支持掩码 (SPI_CPOL | SPI_CPHA | SPI_CS_HIGH ...)
    u16             mode_bits;

    // 传输相关的配置
    u32             max_speed_hz;
    u32             min_speed_hz;

    // 核心传输方法，由控制器驱动实现
    int             (*transfer)(struct spi_device *spi, struct spi_message *mesg);
    int             (*transfer_one)(struct spi_controller *ctlr, struct spi_device *spi,
                                    struct spi_transfer *transfer);
    // ... 更多成员
};

• 作用：描述控制器的硬件特性（如支持的模式、频率范围）和传输方法。
• 开发者关注：通常由 SoC 厂商（如 Rockchip）的 BSP 工程师维护。设备驱动开发者主要通过 API 间接使用它。

2. struct spi_device

struct spi_device 代表挂载在 SPI 总线上的一个具体从设备。

struct spi_device {
    struct device       dev;
    struct spi_controller *controller;
    struct spi_controller *master; // 兼容旧名称

    u32                 max_speed_hz; // 该设备的最大通信速率
    u8                  chip_select;  // 片选号 (CS0, CS1...)
    u8                  bits_per_word;// 字长 (通常为 8)
    u16                 mode;         // 工作模式 (CPOL, CPHA, CS_HIGH 等)
    int                 irq;          // 中断号
    void                *controller_state;
    void                *controller_data;

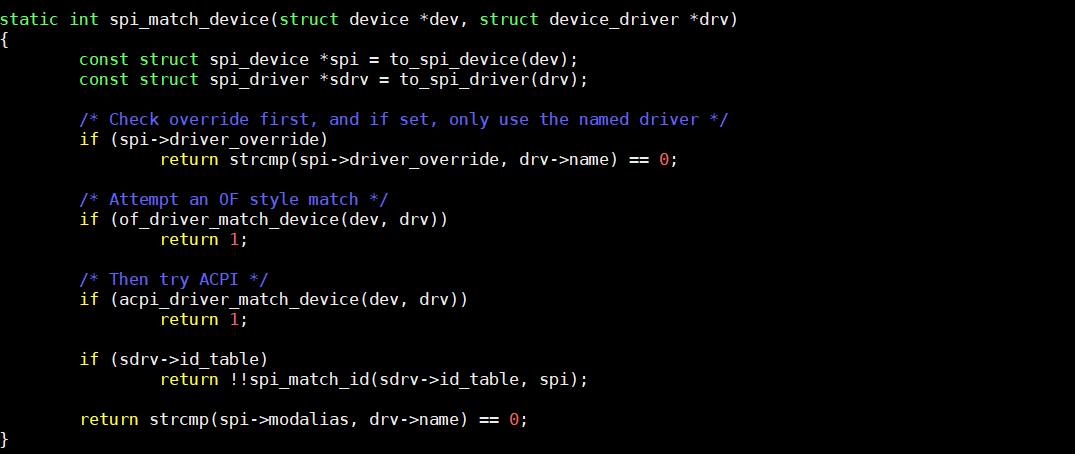

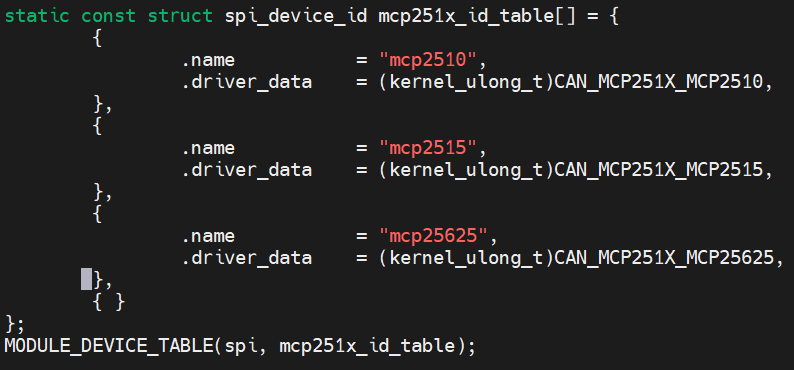

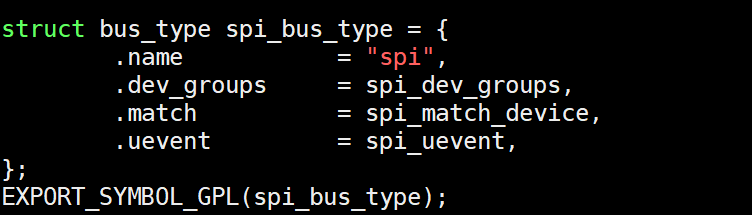

    char                modalias[SPI_NAME_SIZE]; // 驱动匹配名称

    // ...
};

• 作用：描述具体外设的配置。
• 获取方式：在设备驱动的 probe 函数中作为参数传入。
• 关键成员：
  • mode：设置 CPOL, CPHA 等。
  • max_speed_hz：限制与该设备通信的最大时钟频率。
  • chip_select：硬件连接的片选线索引。

3. struct spi_transfer

struct spi_transfer 描述一次原子的数据传输操作（读/写缓冲区）。

struct spi_transfer {
    const void      *tx_buf; // 发送缓冲区指针 (虚拟地址)
    void            *rx_buf; // 接收缓冲区指针 (虚拟地址)
    unsigned        len;     // 传输长度 (字节)

    dma_addr_t      tx_dma;  // 发送 DMA 地址
    dma_addr_t      rx_dma;  // 接收 DMA 地址
    struct sg_table tx_sg;
    struct sg_table rx_sg;

    unsigned        cs_change:1;      // 传输结束后是否改变片选状态
    unsigned        tx_nbits:3;       // 发送位宽 (1: Standard SPI, 2: Dual, 4: Quad)
    unsigned        rx_nbits:3;       // 接收位宽
    u8              bits_per_word;    // 本次传输的字长 (覆盖 spi_device 设置)
    u16             delay_usecs;      // 传输结束后的延时 (微秒)
    u32             speed_hz;         // 本次传输的速度 (覆盖 spi_device 设置)

    struct list_head transfer_list;
};

• 作用：构建传输的最小单元。一个 spi_message 可以包含多个 spi_transfer。
• 使用：
  • tx_buf 和 rx_buf 可以同时设置（全双工）。
  • 如果只发不收，rx_buf 设为 NULL。
  • 如果只收不发，tx_buf 设为 NULL。

4. struct spi_message

struct spi_message 是 SPI 子系统处理传输请求的逻辑单元，它是一系列 spi_transfer 的集合。

struct spi_message {
    struct list_head    transfers; // 挂载 spi_transfer 的链表头

    struct spi_device   *spi;      // 指向目标 SPI 设备
    unsigned            is_dma_mapped:1; // 是否已经映射了 DMA

    // 完成回调
    void                (*complete)(void *context);
    void                *context;

    unsigned            frame_length;
    unsigned            actual_length; // 实际传输的字节数
    int                 status;        // 传输状态 (0: 成功, <0: 错误码)

    struct list_head    queue;
    void                *state;
};

• 作用：原子地执行一系列传输。在整个 message 传输过程中，片选通常保持有效（除非 transfer 中指定了 cs_change）。
• 常用操作：
  • spi_message_init(struct spi_message *m)：初始化。
  • spi_message_add_tail(struct spi_transfer *t, struct spi_message *m)：添加 transfer 到 message。
  • spi_sync(struct spi_device *spi, struct spi_message *m)：同步传输。
  • spi_async(struct spi_device *spi, struct spi_message *m)：异步传输。

5. 关系图解

+-------------------+
|    spi_device     |  <-- 代表一个外设
+-------------------+
         |
         v
+-------------------+
|    spi_message    |  <-- 一次完整的交互任务
+-------------------+
         | 包含
         |
    +----+----+
    |         |
    v         v
+----------+  +----------+
| transfer |  | transfer | ... <-- 具体的读写动作
+----------+  +----------+

理解这些结构体是编写 SPI 驱动的基础。大多数 SPI 驱动的工作就是配置 spi_device，然后构建 spi_transfer 和 spi_message 并提交给核心层。
