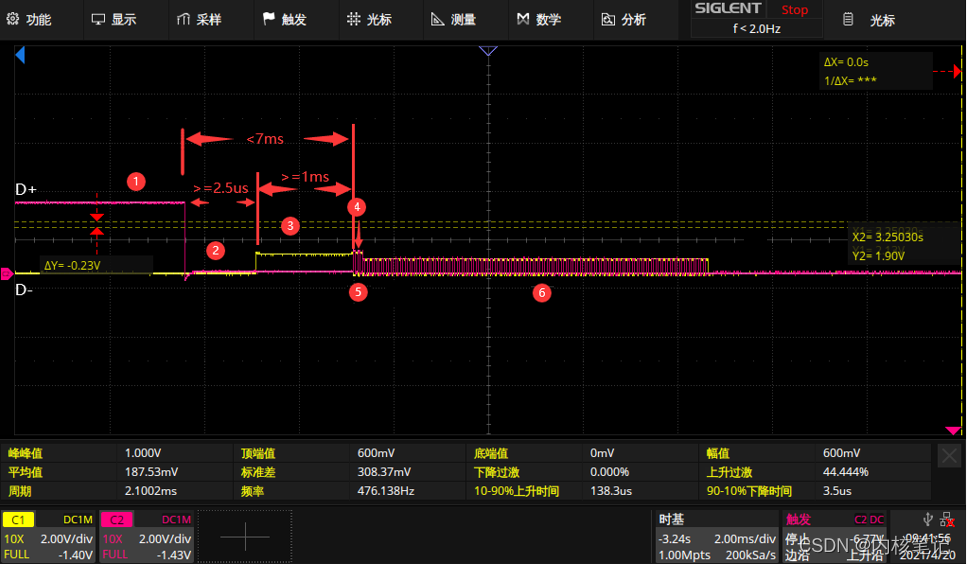

USB枚举硬件波形
| 阶段 | 动作 | 动作发起方 | 时间 |
|---|---|---|---|
| ① | host检测到设备插入 | 设备插入 | \ |
| ② | hub发出reset信号 | hub或者主控 | 全速：大于2.5us。高速：SE0维持3ms~3.125ms |
| ③ | 高速设备产生chirpK | 设备，向D-灌17.78mA电流 | 1-7ms |
| ④ | 100us后hub要发出jk对 | HUB | 小于100us |
| ⑤ | HUB发出3对KJ | hub或主控 | 小于500us |
| ⑥ | 高速设备DP上拉电阻移除 | 设备 | 持续到TDST(10ms) -TDCHSE0(500us) |
| ⑦ | 复位结束 | HUB | 2-7整个过程大于10ms |
