USB调试技巧：USB逻辑分析仪报文分析
控制传输分为三个步骤：设置阶段、可选的数据阶段和状态阶段。
设置阶段：必须包含1个控制信号（称为SETUP事务），用于告知设备后续操作类型。
数据阶段（可选）：可能包含0个或多个数据包传输。如果需要传输数据，设备会通过IN或OUT信号完成数据交换。
状态阶段：必须包含1个确认信号（IN或OUT事务），用于确认操作完成。
每个步骤的数据包格式都有所不同，整体流程就像先"设定任务-执行操作（可选）-最后确认"的过程。
USB传输数据时，信息会被分成不同的“包”来发送，但这些包必须按固定顺序组合成“事务”才能正常传输。一个事务通常由3种包组成：
令牌包：由主机（比如电脑）最先发出，相当于“开始指令”，告诉设备接下来要做什么。
数据包：实际传输数据的包。数据方向由前面的令牌包决定，可以是主机→设备，也可以是设备→主机。
握手包：由接收数据的一方最后发送，表示“收到且没问题”。如果设备还没准备好接收，会发送一个叫NAK的信号。
简单来说：主机先发指令（令牌包）→双方按指令传输数据（数据包）→接收方最后确认是否成功（握手包）。这样三个步骤组成了完整的数据传输过程。

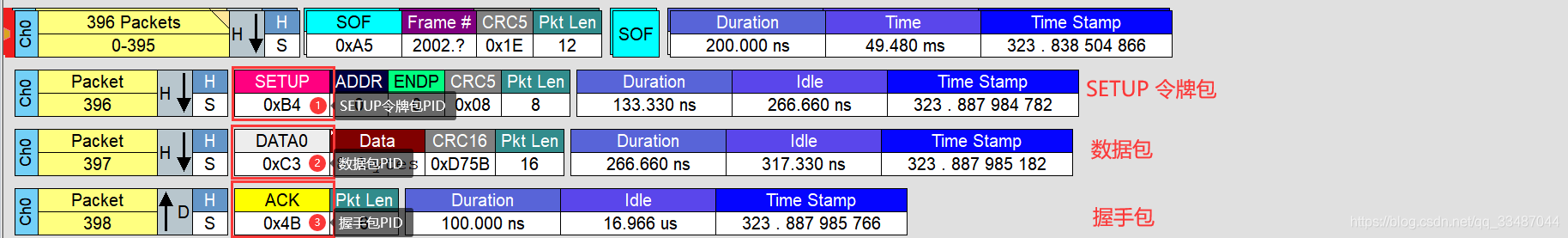

设置阶段由1个设置事务组成，SETUP事务由SETUP令牌包、DATA0数据包、ACK握手包组成。如下图所示。
1.1、令牌包

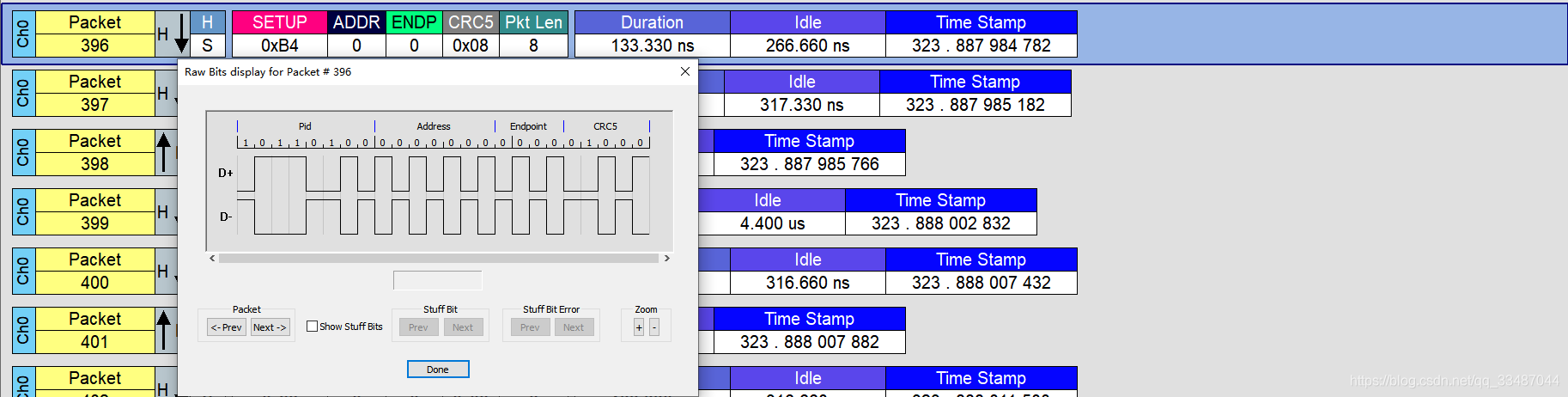

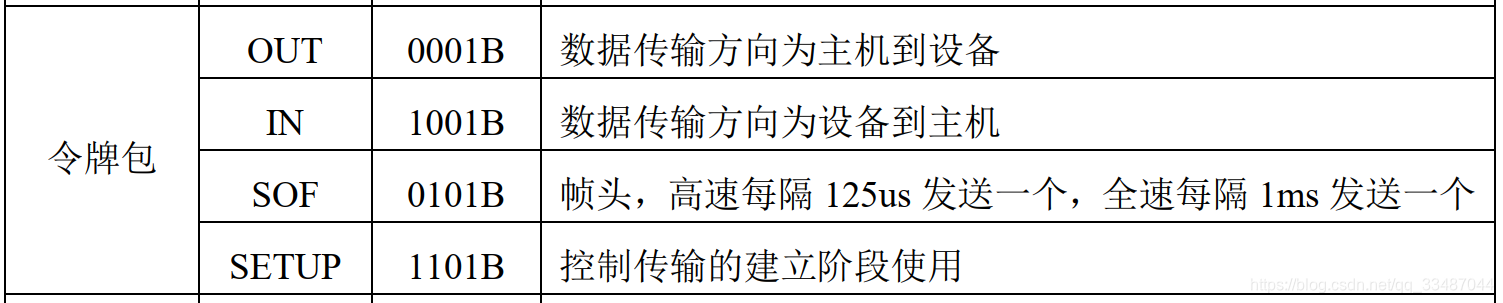

从上图可以知道SETUP PID为1101B，则补码校验位0010，在链路上传输先低后高则为,1011_0100（0xB4）,下图为SETUP包的链路波形图。

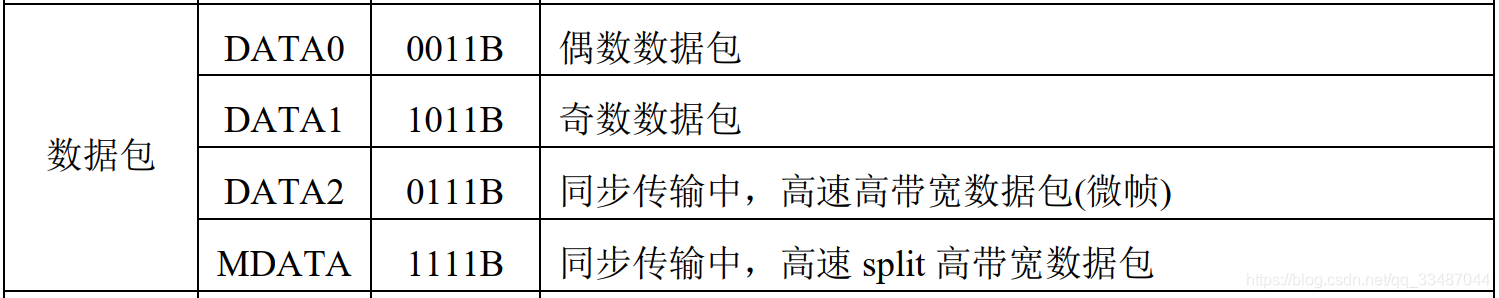

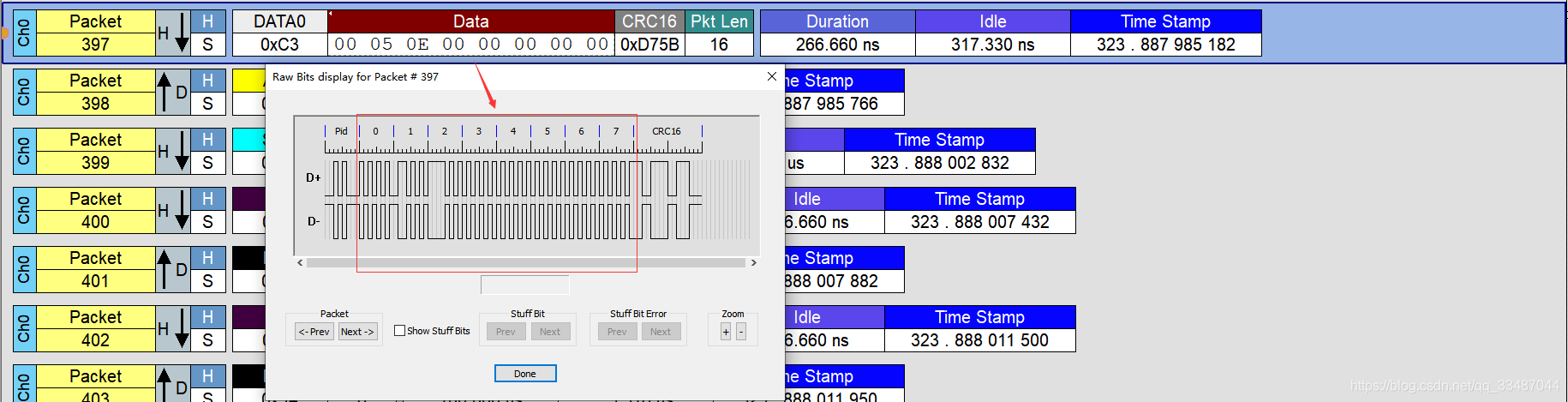

1.2、DATA0 数据包

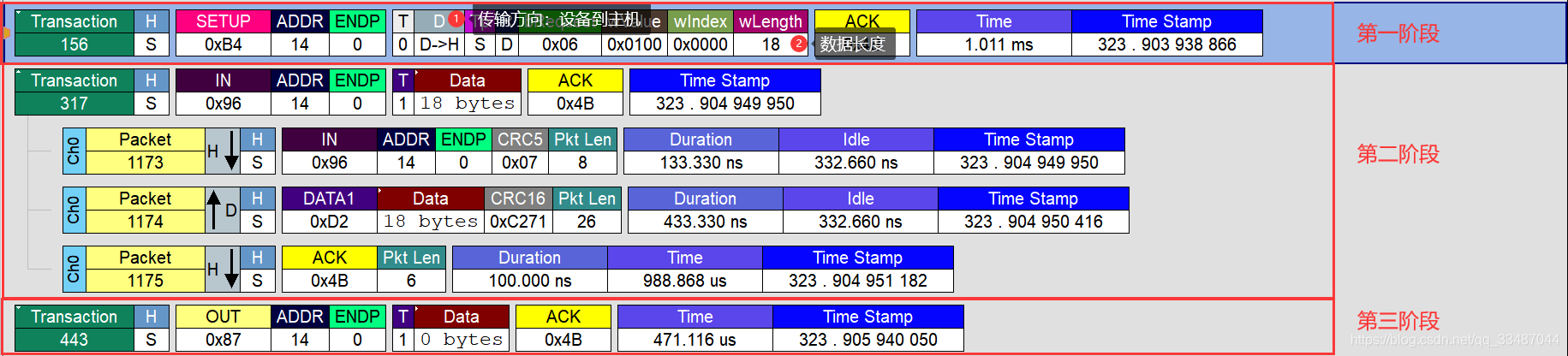

控制传输由三个阶段组成，设置阶段、可选的数据阶段、状态阶段，其中设置阶段由1个SETUP事务组成，数据阶段由0个或者多个IN/OUT事务组成，状态阶段由1个IN/OUT事务组成，其中每个阶段事务包结构有所不同，下图可以直观看出控制传输的包结构组成。
2、可选的数据阶段包详解
一、如果第一阶段指定数据传输方向为设备到主机： 如果第一阶段指定读（传输方向为设备到主机），则数据阶段会由连续的多个IN事务组成，事务和包协议结构如下图：

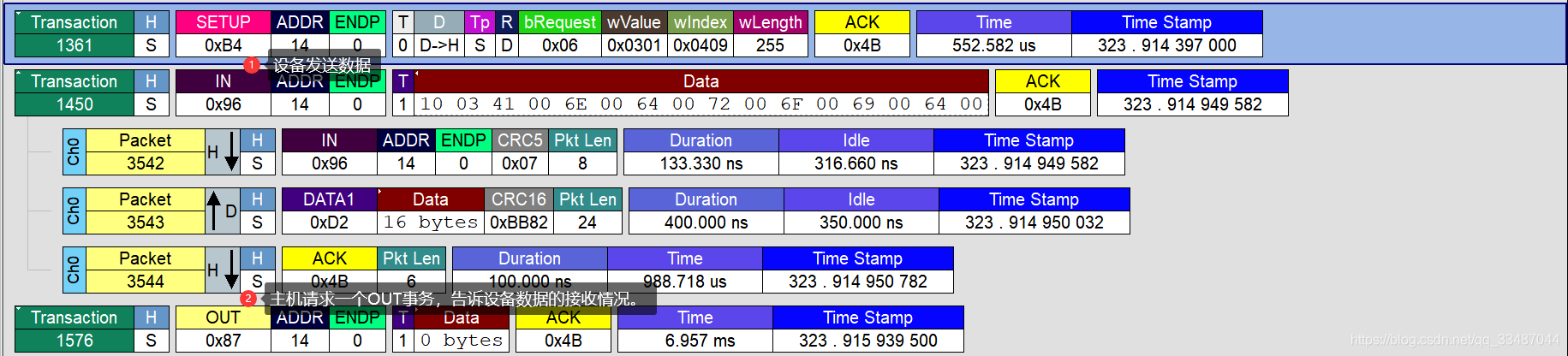

二、如果第一阶段数据传输方向为主机到设备（数据长度大于0）： 如果第一阶段指定写（传输方向为主机到设备），则数据阶段会由连续的多个OUT事务组成，事务和包协议结构如下图。
三、如果第一阶段数据传输方向为主机到设备（数据长度为0）：
3、状态阶段包详解
状态阶段由1个OUT/IN事务组成：
一、 如果第二阶段指定数据传输方向为设备到主机 如果第二阶段指定数据传输方向为设备到主机，则主机接收完毕数据后，主机请求一个OUT事务告诉设备数据的接收状态。
二、 如果第二阶段指定数据传输方向为主机到设备（数据长度大于0） 如果第二阶段指定数据传输方向为主机到设备，则主机发送完毕数据后，主机请求一个IN事务请求设备数据接收状态。
三、如果第二阶段指定数据传输方向为主机到设备（数据长度为0） 如果第二阶段指定数据传输方向为主机到设备，请求传输数据长度为0，则主机发送完令牌包后，主机请求一个IN事务请求设备数据接收状态。
